钻芯法检测混凝土强度

钻芯法检测混凝土强度

一、检测准备：（1）工程名称及设计、施工、建设单位，结构或构件种类，外形尺寸以及数

量。

（2）混凝土检测龄期、设计混凝土强度等级。

（3）有关的结构图和施工图。

二、钻芯部位：（1）结构或构件受力较小的部位；

（2）混凝土强度具有代表性的部件；

（3）便于钻芯机安放于操作的部位；

（4）避开主筋、预埋件和管线的位置。

三、钻芯数量：（1）单个构件，有效芯样试件的数量不应少于3个；对于较小构件，有效芯

样数量不得少于2个

（2）检测批检测数量：标准芯样试件的最小样本容量不宜少于15个，小直

径芯样试件的最小样本容量应适当增加，芯样应随机抽取，且取芯位置

应符合规定。

四、芯样标记： 从钻孔中取出的芯样稍微晾干后，应标上清晰的标记。

五、芯样加工：（1）采用锯切机加工成标准抗压芯样，即高度和直径之比为1.00，一般高度

为100mm。

（2）标准芯样试件，每个试件最多允许含有2根直径小于10mm的钢筋，

公称直径小于10cm的芯样试件，每个试件最多只允许含有1根直径小

于10mm的钢筋。

（3）芯样内的钢筋与芯样试件的轴线基本垂直并离开端面10mm以上。

（4）芯样端面应进行处理，宜采取在磨平机上磨平端面的处理方法，

六、芯样测量：（1）平均直径、芯样高度、垂直度、平整度。（2）芯样在下列情况下无效：

①、芯样试件的高径比小于要求高径比的0.95时或者大于1.05时

②、沿芯样试件高度的任一直径与平均直径相差大于2mm

③、抗压芯样试件端面的不平整度在100mm长度内大于0.1mm

④、芯样试件端面与轴线的不垂直度大于10

⑤、芯样有裂缝或其他较大缺陷

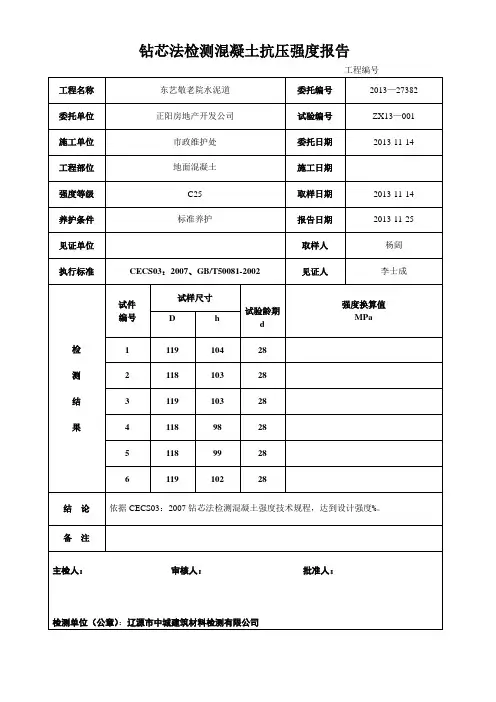

七、数据计算：（1）芯样混凝土抗压强度值的计算可按下式计算

AFfccorcu/,

（2）检测批混凝土强度的推定值计算

上限值cormcorcuecuSkff1,,1,

下限值cormcorcuecuSkff2,,1, 平均值=nicorfcuni1,,

标准差 12,,,,1)(nmcorcuicorcusnicorff

注：21kk和为推定区间上限值系数和下限值系数，2,1,ecuecuff和所构成的置信度宜为0.85.2,1,ecuecuff和之间的差值不宜大于5.0Mpa和0.1Mpa两者的较大值。

八、钻芯修正：（1）对间接测强方法进行修正时，宜采用修正量的方法，也可采取其他形式

的修正方法，

（2）当采用修正量的方法时，芯样试件的芯样数量和取芯位置应符合下列要

求，标准芯样试件的数量不宜少于6个，小直径芯样数量宜适当增加，

且不应少于9个，当采用的间接方法为无损检测方法时，取芯位置应与

间接法的测区重合，当采用的间接方法对结构有损伤时，取芯位置应布

置在间接法相应的测区附近。

（3）总体修正量方法，当采用总体修正量法时，芯样抗压强度应按规定确

定推定区间（推定区间的置信度宜为0.90，并使错判和漏判概率均为

0.05，特殊情况下，推定区间的置信度宜为0.85，并使漏判概率为0.10，

错判概率仍为0.05），推定区间上限与下限差值不应大于其均值的10%，

总体修正量按下列公式计算：

cmcumcortotff,,

totcicucaicuff,,

（4）对应样本修正量方法，当采用对应样本修正量法时，修正量法和相应

的修正按下列公式计算，

cmrcumcorlocff,,,

loccicucaicuff,,

九、异常处理：（1）异常值检验：统计量计算，按下列公式计算

nnsxmtxkx1

t： 统计量

kx： 样本中芯样强度最大值或最小值

xm： 余下的1n个芯样强度平均值 mcorcuf,, xs： 余下的1n个芯样强度标准差

n： 芯样样本数量

（2）粗大误差构成的异常值：当计算统计量t大于临界值at时，可认为

kx系粗大误差构成的异常值。

（3）临界值可查表取值

（4）异常值处理：对检出的异常值，应寻找出产生异常值的原因，作

为处理异常值的依据。剔除异常值的规定①：高端异常值可直接剔

除；②：在有充分理由说明其异常原因时，可剔除低端异常值，

③：在无充分理由说明其异常原因时，在低端异常值芯样临近位置

重新取样复测，根据复测结果判断是否剔除。④：芯样剔除应

由主检签字认可，并应记录剔除的理由和必要的说明。
