人教版初中物理九年级全册第十九章《生活用电》测试卷(含答案解析)

一、选择题

1．如图 所示的甲、乙两个电路，闭合开关后都可能使得保险丝熔断。关于保险丝熔断的原因，下列说法正确的是（ ）

A．甲图是由于电路短路

B．甲图是由于灯泡断路

C．乙图是由于电路总电阻太大，功率太大

D．乙图是由于电路总功率太大，干路电流太小

2．今年小明家造了新房，电工师傅安装完成家庭电路，部分线路如图。检测时，首先只闭合开关S，发现灯不亮，她用测电笔插进插座的两孔，氖管均发光。造成这一现象的原因可能是（ ）

A．进户的火线断路 B．插座发生短路

C．ab间断路 D．cd间断路

3．下列日常生活现象符合安全用电原则的是（ ）

A．在手机充电过程中接打电话

B．不能在高压线附近操控放飞的无人机

C．家庭空气开关跳闸后立即手动复位

D．在未断开电源的情况下更换灯泡

4．小明家的家庭电路如图所示，小明闭合开关S，电灯正常发光，分别将台灯与洗衣机插入P、Q插座中，发现它们不能工作，于是小明拔下台灯的插头，用试电笔检测P插座，左右两孔都能使测电笔的氖管发光，则小明家电路出现的故障可能是（ ）

A．进户零线断路 B．进户火线断路 C．AB间断路 D．BC间断路

5．在家庭电路中，下面关于安全用电的说法正确的是（ ）

A．保险丝可以用空气开关代替 B．冰箱使用三脚插头，是为了防止电流过大引起火灾

C．使用螺丝刀形状的试电笔时，手不能接触上端的金属帽

D．只要人体接触火线就会发生触电事故

6．关于家庭电路与安全用电，下列说法正确的是 （ ）

A．输电进户后，首先应接总开关，然后接电能表和保险装置

B．用试电笔辨别火线与零线时，手不能接触试电笔尾部金属体

C．家庭电路中空气开关跳闸，可能是由于用电器过多引起的

D．增加大功率的用电器时，只需换上足够粗的保险丝即可

7．有关家庭电路和安全用电，下列说法正确的是（ ）

A．使用试电笔时，手不能接触笔尾的金属体

B．经验证明，人体安全电压为36V

1 / 12 人教版九年级下册物理第十九章 《生活用电》单元测试卷（含答案） 一、选择题(每题3分，共36分) 1．家庭电路是最常见、最基本的实用电路，我国家庭电路的电压是( ) A．380 V B．220 V C．110 V D．36 V 2．某家庭电路如图所示，下列说法正确的是( ) A．家庭电路用直流供电 B．家庭电路电压为36 V C．灯泡L1和L2串联 D．开关S2位置接错 3．小明家上次查看电能表示数为，本次查看时电能表示数如图所示，则下列说法正确的是( ) A．他家在这段时间内消耗的电能为903 kW·h B．电能表是测量电功率的仪表 C．若只让一个标有“220 V 1 000 W”的电热水器正常工作10 min，则电能表的圆盘转了600转 D．这个电能表的额定功率为2 200 W 4．高压输电线路的铁塔顶端有一条(或两条)比下面输电线细的金属线，它的作用是( ) 2 / 12 A．加强铁塔的稳定性 B．传输零线的电流 C．防雷电起到避雷针的作用 D．作为备用线，供输电线断开时应急使用 5．如图所示是家庭电路中的三孔插座和三脚插头示意图，下列说法正确的是( ) A．三脚插头的三只脚一样长 B．插孔E是用来接零线的 C．插孔L是用来接零线的 D．标有“E”的插脚能保证插入插座时，用电器外壳先接地 6．在家庭电路中，一定不会引发总开关(带有漏电保护器)跳闸的是( ) A．火线和零线直接连通 B．安装用电器时人体接触火线 C．试电笔笔尖接触火线 D．同时使用多个大功率用电器 7．一种试电笔的构造如图所示，下列说法正确的是( ) A．使用试电笔时手可以接触笔尖 B．使用试电笔时手不要接触笔卡 C．试电笔中的电阻可以用铁丝代替 D．当氖管发光时有微弱电流通过人体 8．为确保用电安全，日常生活中下列做法错误的是( ) 3 / 12 A．不接触低压带电体，不靠近高压带电体 B．更换开关、搬动电器前应断开开关 C．不弄湿用电器，不损坏绝缘层 D．控制电灯的开关装在零线上 9．如上图所示为家庭部分电路示意图，正常发光的电灯突然熄灭。检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。由此判断电路故障的原因可能是( ) A．插座短路 B．进户的火线断路 C．进户的零线断路 D．电灯的灯丝断路 10．小玲家的家庭电路简化后如图所示，由该电路可知下列说法正确的是( ) A．a线是零线，b线是火线 B．灯泡L与插座Q是串联关系 C．c处断开，洗衣机插头插入插座P，洗衣机虽能工作，但有安全隐患 D．台灯插头插入插座Q后，空气开关立刻跳闸，是因为灯丝断路造成的 11．开关是电路的重要元件，既可确保安全用电，又能方便控制电路。学校的STEM课堂上，小科在家庭电路图中设置了五处开关(如图所示)。小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无需设置，这几处开关是( ) 4 / 12 A．1、2 B．1、4 C．2、4 D．3、5 12．下列做法中，符合安全用电原则的是( ) 二、填空题(每空2分，共28分) 13．为安全用电，家庭电路中的空气开关应装在________线上；空气开关“跳闸”后，受它控制的电路处于________(填“短路”“断路”或“通路”)状态；试电笔________(填“能”或“不能”)区分零线与接地线。 14．家庭电路中，火线与零线间的电压为________V。当电路中的________超过一定限度时，熔丝就会熔断，自动切断电路，为了避免触电事故，用电器的金属外壳一定要________。 15．如图是常用的一个插线板，小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压。根据上述现象可知指示灯和开关是________(填“串联”或“并联”)的。使用三脚插头和三孔插座，目的是将用电器的金属外壳与________相连，防止触电。 16．某同学观察到他家里的电能表及空气开关如图所示。电能表上标识的 “10(20) A”表示这个电能表的________电流为10 A，__________电流为 5 / 12 20 A。他家同时工作的用电器的总功率不能超过________W。该同学家的进户线是________(填序号)。 17．为了防止电流过大将用电器核心部件烧毁，很多用电器都装有“保险管”(图甲)，图乙、丙是两个熔断电流为“10 A”和“20 A”的某种型号“保险管”的截面图(保险丝的材料相同)，那么________图保险管的熔断电流为“10 A”，理由是它的保险丝电阻较________(填“大”或“小”)。 三、作图题(每题3分，共6分) 18．如图，将灯泡及开关正确连入家庭电路。 19．请将图中各元件正确接入电路，其中开关只控制电灯。 四、综合题(20题10分，21题8分，22题12分，共30分) 20．晚自习时，小明所在教室里的电灯突然全熄灭了。现在请你根据这个现象，完成下列探究： 提出问题：_____________________________________________________? 6 / 12 根据已有的知识和经验，写出你可能提出的猜想和验证猜想的依据。 猜想一：________________________________________________________。 验证猜想的依据：_________________________________________________。 猜想二：_________________________________________________________。 验证猜想的依据：_________________________________________________。 21．小伟是一个科学迷，在课余时间他利用一个规格为“2.2 V 0.01 A”的发光二极管设计了如图甲所示的电路。晚间关闭照明灯L后，利用二极管D发出的光指示开关所在的位置。S为单刀双掷开关、R为限流电阻。 (1)关闭照明灯后，为使二极管D正常工作，限流电阻R的阻值为多少欧？此时，电路消耗的总功率为多少瓦？ (2)从安全用电角度考虑，该电路存在安全隐患，应将单刀双掷开关S接在照明灯L与________间。 (3)不管照明灯关闭还是打开，该电路都要消耗电能。为节约电能，可以再接入一个光控开关(光照弱时自动闭合，光照强时自动断开)，你认为应将光控开关接在图乙中a、b、c三处的________处。 22．电动环保车在各大旅游景区已广泛投入运营。如图所示的电动环保车，有关技术参数如下表。根据技术参数和具体要求，求解下列问题：(g取10 N/kg) 7 / 12 空车质量 1 200 kg 电动机额定功率 5 kW 满载乘员 10人 电动机额定电压 48 V 满载时轮胎与 地接触面积 4×250 cm2 最大车速 18 km/h 电动机效率 80% 平路续驶里程 ≤180 km (1)用图甲中的专用插线板给电动环保车充电，请在图乙中画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断；②开关接通时两插座都能提供220 V电压。 (2)电动机以额定功率工作半小时消耗多少电能？ (3)经检测电动环保车以额定功率匀速行驶时，受到的阻力与质量的关系如图所示，若电动环保车满载时，每个乘员大约60 kg，求车在行驶过程中受到的阻力。 (4)该车充一次电储存了2.7×108 J的电能，电动环保车将电能转化为机械能的效 8 / 12 率为80%，若该车满载时以额定功率匀速行驶，则充电一次最多可连续行驶多长的路程？ 9 / 12 参考答案 一、1．B 2．D 点拨：我国家庭电路交流电的电压为220 V，家庭电路中各用电器都是并联，开关一端接在火线上，一端接在灯头上。 3．C 点拨：他家在这段时间内消耗的电能W＝8 633.5 kW·h－8 543.2 kW·h＝90.3 kW·h，故A错误。电能表是测量消耗电能的仪表，故B错误。电热水器正常工作10 min消耗的电能W＝Pt＝1 kW×16 h＝16 kW·h，则电能表的圆盘转过的圈数N＝16 kW·h×3 600 r/(kW·h)＝600 r，故C正确。电能表属于测量仪表，没有额定功率这一说法，故D错误。 4．C 5．D 点拨：三脚插头最上面的那只脚是用于接地的，它比另两只脚长，便于及早接地，使用时更安全，故A错误，D正确。E接地线，L接火线，N接零线，故B、C错误。 6．C 7．D 点拨：手不要接触试电笔前端的金属笔尖，一定要接触试电笔末端的金属笔卡，使电源和大地之间形成通路，故A、B错误；在使用试电笔时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220 V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，因此不能用铁丝代替试电笔中的电阻，故C错误，D正确。 8．D 点拨：家庭电路中，火线与地面之间的电压为220 V，零线与地面之间的 10 / 12 电压为0 V；开关假如接在零线上，即火线直接接入电灯，开关断开，电灯与地面之间的电压为220 V，人一旦接触电灯金属体，有可能触电，故D不正确。 9．C 10．C 点拨：用电器的开关应接在火线上，则a线是火线，b线是零线，故A错误；灯泡L与插座Q是并联关系，故B错误；若c处断开(即三孔插座没有接地)，洗衣机插头插入插座，洗衣机虽能工作，但外壳不能接地，当外壳漏电时，人接触金属外壳，会有电流流过人体，会发生触电事故，故C正确；空气开关跳闸可能是电路总功率过大引起的，也可能是发生了短路，不可能是灯丝断路造成的，故D错误。 11．C 点拨：在家庭电路中，总开关应接在干路中，在电能表之后，故1合理；三孔插座中，中间的孔接地，不需要开关控制，故2不合理；三孔插座右孔接火线，开关3控制的是火线，故3合理；控制灯泡的开关应接在火线和灯泡之间，不能接在零线与灯泡之间，故4不合理，5合理。 12．D 二、13．火；断路；不能 14．220；电流；接地 15．串联；大地 点拨：开关若与指示灯并联，会造成电源短路。 16．标定；额定最大；4 400；①② 点拨：“10 A”表示电能表的标定电流，“20 A”表示电能表允许通过的最大电流；家中用电器的总功率不能超过220 V×20 A＝4 400 W；家庭电路中，火线和零线两条输电线进户以后先接到电能表上，电能表之后接的是总开关，由图可知①②是该同学家的进户线。 11 / 12 17．丙；大 点拨：保险丝越粗，电阻越小，其熔断电流越大。 三、18．解：如图所示。 19．解：如图所示。 四、20．提出问题：教室里的电灯为什么全熄灭了 猜想一：可能停电了 验证猜想的依据：观察教室外的灯是否亮着 猜想二：可能是空气开关跳闸了 验证猜想的依据：观察空气开关是否跳闸 21．解：(1)UR＝U－UD＝220 V－2.2 V＝217.8 V， IR＝ID＝0.01 A， R＝URIR＝217.8 V0.01 A＝21 780 Ω。 P＝UI＝220 V×0.01 A＝2.2 W。 (2)火线 (3)b 12 / 12 22．解：(1)如图所示。 (2)电能W电＝Pt＝5×103 W×30×60 s＝9×106 J。 (3)总质量m总＝60 kg×10＋1 200 kg＝1 800 kg， 由图可知m＝1 800 kg时，f＝1 800 N。 (4)机械能W机械＝W电′η＝2.7×108 J×80%＝2.16×108 J， 路程s＝W机械F＝W机械f＝2.16×108 J1 800 N＝1.2×105 m＝120 km。

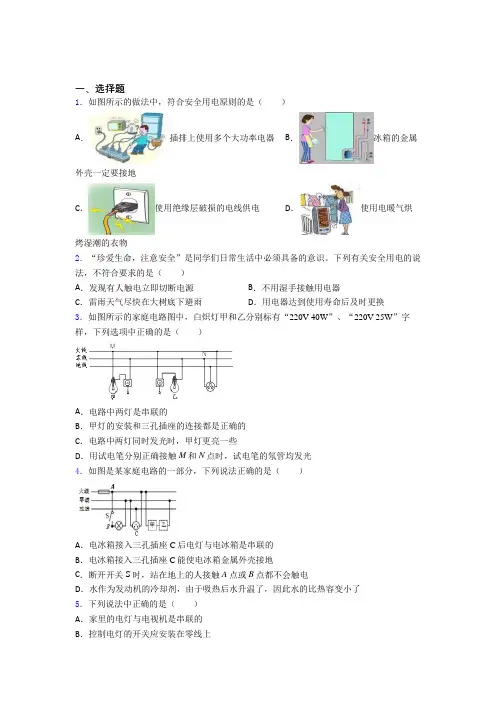

一、选择题

1．如图所示的做法中，符合安全用电原则的是（ ）

A．插排上使用多个大功率电器 B．冰箱的金属外壳一定要接地

C．使用绝缘层破损的电线供电 D．使用电暖气烘烤湿潮的衣物

2．“珍爱生命，注意安全”是同学们日常生活中必须具备的意识。下列有关安全用电的说法，不符合要求的是（ ）

A．发现有人触电立即切断电源 B．不用湿手接触用电器

C．雷雨天气尽快在大树底下避雨 D．用电器达到使用寿命后及时更换

3．如图所示的家庭电路图中，白炽灯甲和乙分别标有“220V 40W”、“220V 25W”字样，下列选项中正确的是（ ）

A．电路中两灯是串联的

B．甲灯的安装和三孔插座的连接都是正确的

C．电路中两灯同时发光时，甲灯更亮一些

D．用试电笔分别正确接触M和N点时，试电笔的氖管均发光

4．如图是某家庭电路的一部分，下列说法正确的是（ ）

A．电冰箱接入三孔插座C后电灯与电冰箱是串联的

B．电冰箱接入三孔插座C能使电冰箱金属外壳接地

C．断开开关S时，站在地上的人接触A点或B点都不会触电

D．水作为发动机的冷却剂，由于吸热后水升温了，因此水的比热容变小了

5．下列说法中正确的是（ ）

A．家里的电灯与电视机是串联的

B．控制电灯的开关应安装在零线上 C．空气开关跳闸一定是短路引起的

D．电冰箱的金属外壳属于导体

6．如图中的家庭电路元件，连接顺序正确的是（ ）

A． B． C． D．

7．下列图中不符合安全用电原则的是（ ）

A．使用验电笔时，发光的是火线

B．开关与灯串联后应接在零线上

C．人应远离断线后落地的高压线

D．不用湿布擦拭正在工作的电灯

8．下列做法中，符合安全用电要求的是（ ）

A．用湿布擦正在工作的台灯

B．更换灯泡前先断开电源开关

C．发现有人触电时，用手直接把触电的人拉开

D．用电器着火时，先用水把火浇灭，再切断电源

9．如图是一台能正常工作的电冰箱的简化电路图，M是压缩机用的电动机，L是电冰箱内的照明灯泡，下列说法中错误的是（ ）

一、选择题

1．关于家庭电路，下列说法正确的是（ ）

A．空气开关“跳闸”一定是用电器总功率过大

B．同时工作的用电器越多，总电阻越大

C．控制电灯的开关接在火线上

D．电能表是测量总电功率的

2．“珍爱生命，注意安全”是同学们日常生活中必须具备的意识。下列有关安全用电的说法，不符合要求的是（ ）

A．发现有人触电立即切断电源 B．不用湿手接触用电器

C．雷雨天气尽快在大树底下避雨 D．用电器达到使用寿命后及时更换

3．南方冬天，人们一般在家里用电取暖，下列说法正确的是（ ）

A．为了接线方便，在一个插座上接几个电暖器

B．空气开关跳闸后应立即合上，便于检查故障原因

C．要避免同一时间使用多个大功率空调和电暖器

D．劣质电暖器的电线发热着火，肯定是因为它短路了

4．如图是某家庭电路的一部分，下列说法正确的是（ ）

A．电冰箱接入三孔插座C后电灯与电冰箱是串联的

B．电冰箱接入三孔插座C能使电冰箱金属外壳接地

C．断开开关S时，站在地上的人接触A点或B点都不会触电

D．水作为发动机的冷却剂，由于吸热后水升温了，因此水的比热容变小了

5．一种验电笔的构造如图所示，下列说法正确的是（ ）

A．使用验电笔时手不能接触笔尾金属体

B．验电笔可用来测试物体是带正电还是带负电

C．验电笔通常用来分辨相线和中性线

D．当验电笔氖管发光时人体中没有电流通过

6．小明家的家庭电路如图所示，小明闭合开关S，电灯正常发光，分别将台灯与洗衣机插入P、Q插座中，发现它们不能工作，于是小明拔下台灯的插头，用试电笔检测P插座，左右两孔都能使测电笔的氖管发光，则小明家电路出现的故障可能是（ ）

A．进户零线断路 B．进户火线断路 C．AB间断路 D．BC间断路

7．关于家庭电路及安全用电，下列说法中正确的是（ ）

A．用湿布擦拭正在工作的电视机

B．在未断开电源的情况下更换电源插座

C．空气开关跳闸，一定是发生了短路现象
