pt100测温原理

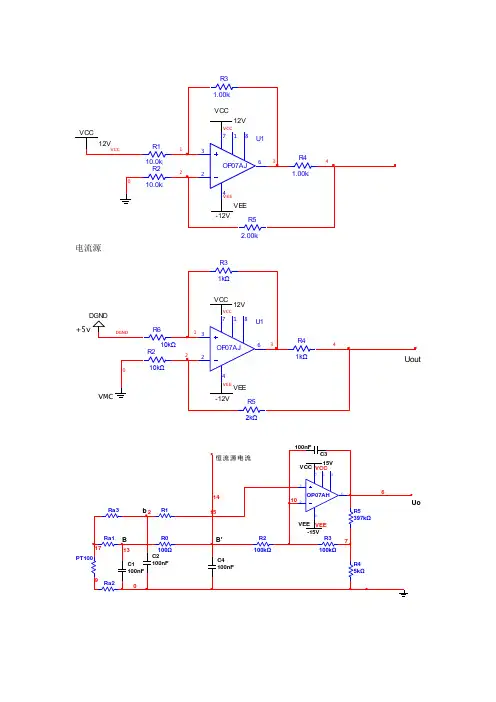

电流源

R110.0kR210.0kU1OP07AJ3247681R31.00kR41.00kR52.00k1320VCC12VVCCVEE-12VVEEVCC12VVCC4R210kΩU1OP07AJ3247681R31kΩR41kΩR52kΩ320VEE-12VVEEVCC12VVCC4DGNDVMCUout+5vR610kΩ1DGNDRa1Ra2R0100ΩPT100R2100kΩR3100kΩC1100nFC2100nFR1139OP07AH3247681C3100nF10R5397kΩR45kΩ7C4100nF0Ra32VEE-15VVEEVCC15V617VCC1514BbB'恒流源电流Uo

V2220 Vrms

50 Hz

0° D11B4B421243C12.2mFC2330nFC3330nFC4100nFC5100nFC6220uFC7220uFU5LM7815CTLINEVREGCOMMONVOLTAGET1TS_PQ4_2412U8LM7915CTLINEVREGCOMMONVOLTAGE034U3DC 10MW15.252V+-65U1LM7805CTLINEVREGCOMMONVOLTAGE10C8100nFU4DC 10MW5.003V+-70U2DC 10MW-15.552V+-08R210kΩU1OP07AJ3247681R31kΩR41kΩR52kΩ2VEE-15VVEEVCC15VVCCUoutR610kΩ130R11kΩR71kΩR81kΩVCC-15V67VCC04

Ra1Ra2R0100ΩPT100R2100kΩR3100kΩC1100nFC2100nFR1139OP07AH3247681C3100nF10R5135.6kΩR41kΩ7C4100nFRa3VEE-15VVEEVCC15VVCC15BbB'恒流源电流UoI11mA

U3DC 10GW5.045V+-6212011

Pt100探头原理解释及接线说明（图⽂）

Pt100温度传感器接线说明

Pt100就是说它的阻值在 0度时为100 欧姆，PT100 温度传感器。是⼀种以铂(Pt)作成的电阻式温度传感器，属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT)Pt100温度传感器的主要技术参数如下：

测量范围： -200℃～+850℃； 允许偏差值△℃： A 级± （0.15＋0.002│t│）， B 级±（0.30＋0.005│t│）；热响应时间<30s；最⼩置⼊深度：热电阻的最⼩置⼊深度≥200mm； 允通电流≤5ma。另外，pt100="">

PT100 温度传感器三根芯线的接法：

PT100铂电阻传感器有三条引线,可⽤ A、B、C（或⿊、红、黄）来代表三根线,三根线之间有如下规律：A 与 B 或 C之间的阻值常温下在 110 欧左右,B 与 C 之间为 0欧,B 与 C 在内部是直通的,原则上 B 与 C 没什么区别。

仪表上接传感器的固定端⼦有三个：A 线接在仪表上接传感器的⼀个固定的端⼦.B 和 C 接在仪表上的另外两个固定端⼦，B 和 C 线的位置可以互换,但都得接上。如果中间接有加长线,三条导线的规格和长度要相同。

热电阻的 3 线和 4 线接法：是采⽤ 2 线、3 线、4 线，主要由使（选）⽤的⼆次仪表来决定。

⼀般显⽰仪表提供三线接法，PT100 ⼀端出⼀颗线，另⼀端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。⼀般 PLC 为四线，每端出两颗线，两颗接 PLC 输出恒流源，PLC 通过另两颗测量 PT100上的电压，也是为了抵消导线电阻，四线精确度最⾼，三线也可以，两线最低，具体⽤法要考虑精度要求和成本。PT100温度传感器

产品特征：1、不锈钢套管封装，经久耐⽤；

2、活动螺丝固定，使⽤⽅便；

3、按照国际IEC751 国际标准制造，即插即⽤；

4、多种探头尺⼨可选、适应⾯⼴；

5、⾼精度、⾼稳定、⾼灵敏；

PT100铂热电阻测温实验

PT100铂热电阻测温实验

一、实验目的

1. 了解PT100铂热电阻的测温原理；

2. 掌握PT100铂热电阻的测温方法；

3. 学会使用数据采集仪进行温度测量。

二、实验原理

PT100铂热电阻是一种利用铂金电阻随温度变化的特性来测量温度的传感器。其基本原理是：在0℃时，PT100铂热电阻的阻值为100Ω，随着温度的升高，其阻值按一定规律增加。通过测量PT100铂热电阻的阻值，可以推算出相应的温度值。

PT100铂热电阻的阻值与温度之间的关系可以用斯特曼方程表示：

R(T) = R0(1 + AT + BT^2 + CT^3(1 - T0))

其中，R(T)为温度T时的阻值，R0为0℃时的阻值，A、B、C为斯特曼系数，T0为参考温度（通常为0℃）。在本实验中，我们只需要知道R0和A的值即可进行温度测量。根据国际电工委员会（IEC）标准，PT100铂热电阻的R0为100Ω，A为3.9083×10^-3℃。

三、实验步骤

1. 将PT100铂热电阻接入数据采集仪的输入通道；

2. 打开数据采集仪软件，设置采样率和采样时间；

3. 将数据采集仪与计算机连接，启动数据采集软件；

4. 将PT100铂热电阻放入恒温槽中，设置恒温槽的温度；

5. 等待恒温槽温度稳定后，记录数据采集仪显示的温度值；

6. 重复步骤4和5，改变恒温槽的温度，记录多个温度值；

7. 将实验数据整理成表格，进行分析和处理。 四、实验结果与分析

实验数据如下表所示：

序号 设定温度（℃） 采集温度（℃） 相对误差（%）

1 50 49.8 0.4

2 100 99.6 0.4

3 150 149.3 0.5

4 200 199.2 0.4

5 250 248.8 0.5

根据实验数据，我们可以得出以下结论：

1. PT100铂热电阻的测温精度较高，相对误差在±0.5%以内；

2. 随着温度的升高，PT100铂热电阻的阻值逐渐增大，与斯特曼方程的描述相符；

三线制pt100测温原理

三线制PT100测温原理

介绍

PT100是一种常用的电阻温度传感器，广泛应用于各种工业自动化领域。它通过测量电阻的变化来反映被测物体的温度。三线制PT100是一种特殊的PT100电阻温度传感器，相较于两线制PT100具有更高的精度和可靠性。

基本原理

PT100是根据电阻温度关系曲线来工作的，其电阻值与温度呈线性关系。一般来说，PT100在0℃时的电阻值为100欧姆，随着温度的变化，电阻值也相应发生变化。三线制PT100是通过电流的方式来测量电阻值，从而反映被测物体的温度。

工作原理

三线制PT100工作原理如下： 1. 首先，通过传感器输入电路提供给PT100传感器一定的电流。 2. PT100传感器根据被测物体的温度变化，产生相应的电阻变化。 3. 这个电阻变化通过测量电桥电压来得到。 4. 由于电桥电路的特殊设计，当PT100传感器的电阻值发生变化时，电桥电路的输出电压发生相应的变化。 5. 这个输出电压经过放大、滤波等处理，最终转化为可供显示或控制的电信号。 优点与应用

三线制PT100相较于两线制PT100具有如下优点： - 三线制PT100可以通过电流补偿的方式消除导线电阻对温度测量结果的影响，提高测量的精度和可靠性。 - 三线制PT100传感器的测量范围更广，可以覆盖更大的温度范围。 - 三线制PT100传感器抗干扰能力较强，适用于恶劣的工业环境。

三线制PT100广泛应用于以下领域： - 工业温度控制系统 - 化工和石油工业 - 食品加工和医药工业 - 制冷和空调系统 - 实验室等科研领域

总结

三线制PT100利用电阻温度关系曲线来测量温度，通过测量电阻的变化来反映被测物体的温度。它通过电流补偿消除导线电阻对测量结果的影响，具有较高的精度和可靠性。在各种工业自动化领域广泛应用，成为温度测量的重要手段。

原理解析

电阻温度关系曲线

PT100的工作原理基于电阻温度关系曲线，即随着温度变化，电阻值也会发生相应的变化。这种关系是通过根据物质的温度和电阻之间的经验关系建立的。 三线制电流补偿
