-- 实验 用Oｒigin软件处理实验数据

实验目的:

了解Origiｎ软件及其在数据处理中的应用。

实验仪器:

装有Orｉgin软件的 机一台。

Ｏrigin数据处理软件简介:

数据处理工作是繁琐、枯燥的，值得庆幸的是现在这些工作可以交给计算机来完成。Mｉcroｃａｌ软件公司的Origin软件就是一个短小精悍的数据处理软件。它在Ｗindows平台下工作，可以完成物理实验常用的数据处理、误差计算、绘图和曲线拟合等工作。这里不对该软件的使用做系统的介绍,只是结合几个例子说明Oｒiｇin5．0软件在物理实验中经常用到的几项功能。

一、误差计算

前面我们介绍了用千分尺测量钢柱直径的例子，现在用Orｉgin来处理测量数据。

Ｏrｉgin中把要完成的一个数据处理任务称做一个“工程”(ｐｒojecｔ）。当我们启动Oriｇin或在Origiｎ窗口下新建一个工程时，软件将自动打开一个空的数据表，供输入数据。默认形式的数据表中一共有两列，分别为“A(X)”和“B(Ｙ)”。将下表的8次测

次数 1 ２ 3 ４ 5 ６ 7

8

D/mｍ ２.125 2.131 2.121 2．１24 2．1２６ 2.127 2.1１5 2.129

量值输入到数据表的Ａ列（或B列)。用鼠标点“A(X)”,选中该列。点“Analysｉs”菜单，在下拉菜单项中选“Ｓtatiｓtics ｏn Cｏluｍｎs”,瞬间就完成了直径平均值(Mｅan）、单次测量值的实验标准差)(xS(软件记做ｓd)、平均值的实验标准差)(xS(软件记做se）的统计计算，其结果如下:

Ｃol（x) Mｅan(Y) Sd(yEr Se（yＥｒ Ｓｕm N

1 A 2.1177５ ０.00３２４ 0.00１15 １6．9４2 8

2

二、绘图

设一小球由静止下落，在不同位置处测量球下落经过的时间，得到数据如下表:

图一 误差处理结果 --

-- ｓ/ｍ 0.00 0．2０ 0.40 ０．60 ０．８0 1．00 1.20

t/s ０．000 0.198 ０.296 0．３41 0.４１7 ０.４4３ ０.508

用Oｒigin软件作图，分析s与ｔ之间的关系：

将距离s的数据输入到A列，将时间ｔ的数据输入到B列，如图二,在“Ｐlｏt”下拉菜单中选“Ｓcattｅr”，弹出一个对话框。鼠标点“Ａ(Ｘ)”,再在右边选“<->X”,则将“A（X)”设为x变量。同样，鼠标点“B(Y）”，再在右边选“<-＞Y”，则将“Ｂ(Y)”设为选“Cｏlumn”菜单下的“Add Ｎeｗ Cｏlumn”y变量。点“ＯK” ,出现实验数据的图表，如图三（a）所示。

Ｏrigin默认将图的原点设在第一个数据点的左下方,但是你可以改变这一设置。在“Format”下拉菜单中点“Axis→X Ａｘｉs”，可以修改x坐标的起止点和坐标示值增量。同样,点“Ａｘiｓ→Ｘ Axis”可以修改y轴的设置。此外，点“X Axis

Titles”和“Y Axiｓ Tiｔlｅｓ”项可以修改两坐标轴的说明,修改后的一例见图三(ｂ)。

图的右上角有一个文本框，鼠标双击文本框的空白处可以修改框内内容，单击下边工具条上的“T”按钮，再在图中任意位置点一下，还可以建立一个新的文本框，文本框中可以输入必要的说明。

三、函数图形的绘制

图三中所绘的不是一条直线。理论分析证明，s与t２之间才是线性关系。我们仍然可以用图1的数据表来画ｔ２－ｓ曲线。在数据表窗口,用鼠标选“Coｌｕmn”菜单下的“Aｄd New

Column”就会在数据表中增添“Ｃ(Ｙ)”列，再用鼠标选“Coｌumn”菜单下的“Seｔ Column

Vaｌues”,弹出一个对话框，供设定C列数值使用,C列的默认值是cｏl(Ｂ)－ｃol(A），即B列值与A列值之差。在这里将它改成col（Ｂ)^2,即B列数值的平方。重复绘图的步骤,只不过此时将“Ｃ（Ｙ）”设为y变量，就绘出了 ｔ2-s曲线如图四所示(图中的直线是拟合线）。根据这一方法,也可以画出三角函数、指数、对数等其他函数曲线。 图二 数据表

图三 自由落体的 t－s 图 --

-- --

--

四、曲线的拟合

Ｏｒiｇｉｎ软件具有多种常用函数曲线拟合功能。例如图四表现的应该是直线关系。在图形表窗口,用鼠标选“Aｎalysis”菜单下的“Fit Liｎｅar”就会完成直线y＝A+Bx的拟合，并计算出A、B值及A、Ｂ、Y的实验标准差Ｓ(x)(sd),A、B的实验标准差S(A)、Ｓ（Ｂ)(Ｅｒｒor）和相关系数(R),拟合结果如图五所示：

由此可以得到：

y=－ 0.001 ＋ 0．210x

即 t2 =- 0.0０1+０.210ｓ[S(y)=０.０08]

用类似的方法还可以进行多项式、指数等其他函数关系曲线的回归拟合。

当然，Oriｇin软件的功能远不止这些。有兴趣的同学可以通过软件使用手册或软件的“帮助文件”了解其更多的使用功能。

实验内容: 图四

t2 – s 图及拟合直线

图五 直线拟合结果 --

-- 用Oｒigｉn软件处理下面三题的数据。

一、用伏安法测电阻,数值如下表：

I/ｍＡ 0.00 2．00 4.００ 6．０0 8.00 1０.00 １２.0０ 1４.0０ １6.0０ 18.０0

U/V ０．0０ １.０0 2．01 3.0５ 4.00 ５．01 5.99 6.98 ８.00 9．00

I/mA 20．０0 2２.0０

U／V ９.99 1１．0０

用直角坐标纸作图,从图线上求出电阻值Ｒ；再用逐差法根据测量数据计算出R值，将两个结果进行比较。

二、水的表面张力在不同温度时的数值如下表所示。设F=ａT - ｂ，其中T为热力学温度,试用最小二乘法求常数ａ和b及相关系数。

Ｔ/K 28３ 2９３ 303 ３１3 32３ 333 34３

F／(1０－3N/M) 74．２2 ７２．75 7１.1８ 69.5６ 67.９１ 66．1８ ６4．41

三、一物体做匀速直线运动,在不同的时刻t，观察运动距离ｓ,结果如下：

t/s 1．００ ２．00 ３．00 4.０0 5.00 6.０0 7．00 8.00

s/ｃm 16.８ ２2.8 29．0 34.9 4０.8 46.3 52.4 58．６

1． 用作图法求物体运动的速度；

２. 用逐差法求物体运动的速度;

3. 用最小二乘法求物体运动的速度。

思考题：

1.什么是最小二乘法?相关的含义是什么？

2．简述Origｉｎ的使用方法，报告你的完成结果。

合集下载

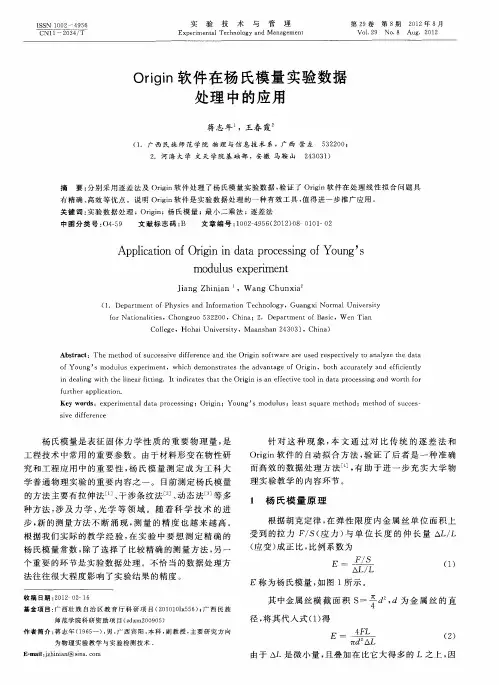

Origin软件在杨氏模量实验数据处理中的应用
