51单片机汇编指令详解要点

C51单片机汇编语言逻辑右移汇编语言SHR右移指令将操作数逻辑右移一位

在C51单片机汇编语言中，逻辑右移是通过SHR（右移指令）来实现的。逻辑右移是指将一个二进制数的各位向右移动一位，移动后的位置用0填充。本文将详细介绍C51单片机汇编语言逻辑右移的操作步骤和具体实现方法。

1. C51单片机汇编语言概述

C51单片机汇编语言是由英特尔公司开发的一种用于嵌入式系统的低级编程语言。它被广泛应用于各种嵌入式系统中，包括家电、汽车电子、通信设备等。C51汇编语言具有指令丰富、执行效率高、对硬件资源的灵活利用等特点，因此在嵌入式系统开发中得到了广泛的应用。

2. 逻辑右移（SHR）指令的作用和原理

逻辑右移是将操作数的二进制表示向右移动一位，移动后的位置用0填充。逻辑右移（SHR）指令是C51单片机汇编语言提供的一种操作指令，用于实现逻辑右移的功能。逻辑右移的原理是将操作数的二进制表示向右移动一位，并在最高位位置插入0。

3. 逻辑右移操作的示例

下面以一个示例来说明逻辑右移（SHR）的具体操作步骤和实现方法。 假设我们要将一个8位的二进制数A右移一位，将结果保存在另一个变量B中。

首先，将A加载到A寄存器中。

MOV A, #0xFF ; 将0xFF加载到A寄存器中

接下来，通过SHR指令对A进行逻辑右移操作，并将结果保存在B中。

SHR A, #1 ; 将A右移一位，结果保存在A中

MOV B, A ; 将A的值保存到B中

此时，变量B中的值就是二进制数A逻辑右移一位后的结果。

上述示例中，我们将二进制数A右移一位，并将结果保存在B中。通过逻辑右移，原二进制数中的各位向右移动一位，并在最高位位置插入0。逻辑右移操作可以通过SHR指令来实现。

4. 总结

逻辑右移是C51单片机汇编语言中常用的操作之一，通过SHR指令可以方便地实现逻辑右移的功能。逻辑右移将操作数的二进制表示向右移动一位，移动后的位置用0填充。在实际的嵌入式系统开发中，逻辑右移的操作能够有效地处理和优化数据，提高程序的执行效率和系统的性能。

51单片机汇编指令及伪指令小结

51单片机汇编指令及伪指令小结

51单片机是一种广泛应用的基于汇编语言的微控制器。它的汇编指令集非常丰富，包括了基本的数据处理、逻辑运算、分支跳转、数据存储和输入输出等指令。汇编指令的灵活运用可以实现各种复杂的功能，因此掌握51单片机的汇编指令是开发嵌入式系统的重要基础。

1. 基本数据处理指令

51单片机汇编指令集包括了一系列基本的数据处理指令，如加法(add)、减法(sub)、乘法(mul)、除法(div)等。这些指令用于实现对数据的基本运算操作。

2. 逻辑运算指令

逻辑运算指令用于实现各种逻辑运算，如与(and)、或(or)、非(not)、异或(xor)等。这些指令通常用于处理数据的开关控制、状态判断等功能。

3. 分支跳转指令

分支跳转指令用于实现程序的流程控制。常用的分支跳转指令包括无条件跳转(jmp)、条件跳转(jz、jnz、jc、jnc等)、循环跳转(loop)等。这些指令可以根据条件和需求设置程序的执行流程，实现各种循环、分支等功能。

4. 数据存储指令

数据存储指令用于实现数据的存储和加载操作。常用的存储指令包括将数据存储到寄存器或内存中(mov)、将数据从寄存器或内存中加载(ld)等。这些指令通过对数据的存储和加载，实现对数据的读写操作。

5. 输入输出指令

输入输出指令用于实现与外设的数据通信。常用的输入输出指令包括从端口输入(instr)、输出到端口(outstr)等。这些指令通过与外部设备的数据交互，实现嵌入式系统与外设的连接。

除了以上的基本指令外，51单片机还提供了一些伪指令，用于程序的组织和调试。这些伪指令包括宏指令、条件编译指令、调试指令等。

1. 宏指令

宏指令是一种通过宏展开的方式来扩展汇编代码的指令。它通过提前定义一些宏，并在代码中使用这些宏来生成更复杂的汇编代码。宏指令的好处是可以简化代码的书写，使得程序的逻辑更清晰。

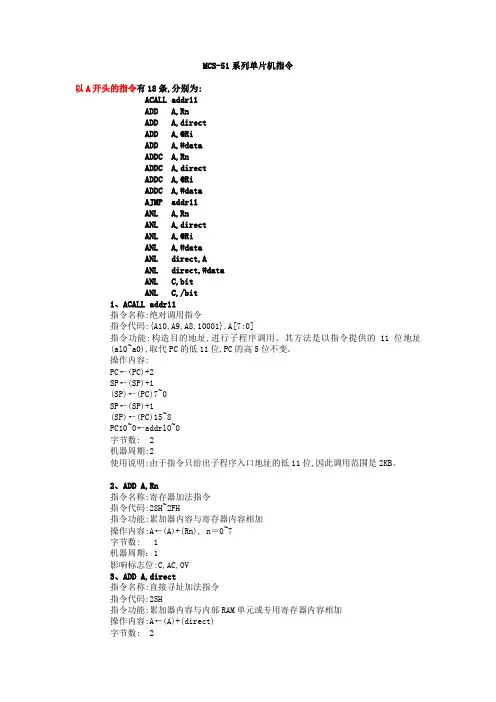

MCS-51系列单片机指令

以A开头的指令有18条,分别为:

ACALL addr11

ADD A,Rn

ADD A,direct

ADD A,@Ri

ADD A,#data

ADDC A,Rn

ADDC A,direct

ADDC A,@Ri

ADDC A,#data

AJMP addr11

ANL A,Rn

ANL A,direct

ANL A,@Ri

ANL A,#data

ANL direct,A

ANL direct,#data

ANL C,bit

ANL C,/bit

1、ACALL addr11

指令名称:绝对调用指令

指令代码:{A10,A9,A8,10001},A[7:0]

指令功能:构造目的地址,进行子程序调用。其方法是以指令提供的11位地址(al0~a0),取代PC的低11位,PC的高5位不变。

操作内容:

PC←(PC)+2

SP←(SP)+1

(SP)←(PC)7~0

SP←(SP)+1

(SP)←(PC)15~8

PC10~0←addrl0~0

字节数: 2

机器周期:2

使用说明:由于指令只给出子程序入口地址的低11位,因此调用范围是2KB。

2、ADD A,Rn

指令名称:寄存器加法指令

指令代码:28H~2FH

指令功能:累加器内容与寄存器内容相加

操作内容:A←(A)+(Rn), n＝0~7

字节数: 1

机器周期；1

影响标志位:C,AC,OV

3、ADD A,direct

指令名称:直接寻址加法指令

指令代码:25H

指令功能:累加器内容与内部RAM单元或专用寄存器内容相加

操作内容:A←(A)+(direct)

字节数: 2 机器周期:1

影响标志位:C,AC,OV

4、ADD A,@Ri

指令名称:间接寻址加法指令

指令代码:26H~27H

指令功能:累加器内容与内部RAM低128单元内容相加

MCS-51单片机汇编指令详解

以累加器为目的操作数的指令

MOV A，Rn

MOV A，direct

MOV A，@Ri

MOV A，#data

第一条指令中，Rn代表的是R0-R7。第二条指令中，direct就是指的直接地址，而第三条指令中，就是我们刚才讲过的。第四条指令是将立即数data送到A中。

下面我们通过一些例子加以说明：

MOV A，R1 ；将工作寄存器R1中的值送入A，R1中的值保持不变。

MOV A,30H ；将内存30H单元中的值送入A，30H单元中的值保持不变。

MOV A,@R1 ；先看R1中是什么值，把这个值作为地址，并将这个地址单元中的值送入A中。如执行命令前R1中的值为20H，则是将20H单元中的值送

入A中。

MOV A,#34H ；将立即数34H送入A中，执行完本条指令后，A中的值是34H。

以寄存器Rn为目的操作的指令

MOV Rn,A

MOV Rn,direct

MOV Rn,#data

这组指令功能是把源地址单元中的内容送入工作寄存器，源操作数不变。

以直接地址为目的操作数的指令

MOV direct,A 例： MOV 20H,A

MOV direct,Rn MOV 20H,R1

MOV direct1,direct2 MOV 20H,30H

MOV direct,@Ri MOV 20H,@R1

MOV direct,#data MOV 20H,#34H

以间接地址为目的操作数的指令

MOV @Ri,A 例：MOV @R0,A MOV @Ri,direct MOV @R1,20H
