51单片机汇编指令及伪指令小结

  • 格式：docx
  • 大小：37.14 KB
  • 文档页数：3

51单片机汇编指令及伪指令小结

51单片机汇编指令及伪指令小结

51单片机是一种广泛应用的基于汇编语言的微控制器。它的汇编指令集非常丰富，包括了基本的数据处理、逻辑运算、分支跳转、数据存储和输入输出等指令。汇编指令的灵活运用可以实现各种复杂的功能，因此掌握51单片机的汇编指令是开发嵌入式系统的重要基础。

1. 基本数据处理指令

51单片机汇编指令集包括了一系列基本的数据处理指令，如加法(add)、减法(sub)、乘法(mul)、除法(div)等。这些指令用于实现对数据的基本运算操作。

2. 逻辑运算指令

逻辑运算指令用于实现各种逻辑运算，如与(and)、或(or)、非(not)、异或(xor)等。这些指令通常用于处理数据的开关控制、状态判断等功能。

3. 分支跳转指令

分支跳转指令用于实现程序的流程控制。常用的分支跳转指令包括无条件跳转(jmp)、条件跳转(jz、jnz、jc、jnc等)、循环跳转(loop)等。这些指令可以根据条件和需求设置程序的执行流程，实现各种循环、分支等功能。

4. 数据存储指令

数据存储指令用于实现数据的存储和加载操作。常用的存储指令包括将数据存储到寄存器或内存中(mov)、将数据从寄存器或内存中加载(ld)等。这些指令通过对数据的存储和加载，实现对数据的读写操作。

5. 输入输出指令

输入输出指令用于实现与外设的数据通信。常用的输入输出指令包括从端口输入(instr)、输出到端口(outstr)等。这些指令通过与外部设备的数据交互，实现嵌入式系统与外设的连接。

除了以上的基本指令外，51单片机还提供了一些伪指令，用于程序的组织和调试。这些伪指令包括宏指令、条件编译指令、调试指令等。

1. 宏指令

宏指令是一种通过宏展开的方式来扩展汇编代码的指令。它通过提前定义一些宏，并在代码中使用这些宏来生成更复杂的汇编代码。宏指令的好处是可以简化代码的书写，使得程序的逻辑更清晰。

2. 条件编译指令

条件编译指令用于根据编译时的条件来选择性地编译代码。这些指令可以根据宏定义的条件来判断是否编译某段代码，从而实现对不同平台、不同环境的适应。

3. 调试指令

调试指令用于程序的调试和测试。它们可以实现对程序的单步执行(step)、断点设置(break)、寄存器查看和修改等功能。这些指令对于调试和分析程序的运行状态非常有帮助。

51单片机汇编指令及伪指令的丰富性和灵活性为开发嵌入式系统提供了广泛的选择。通过合理地应用这些指令，可以实现各种功能的设计，满足不同的需求。因此，掌握51单片机汇编指令及伪指令是开发嵌入式系统的重要基础，对于提高开发效率和程序性能有着重要的意义。

合集下载

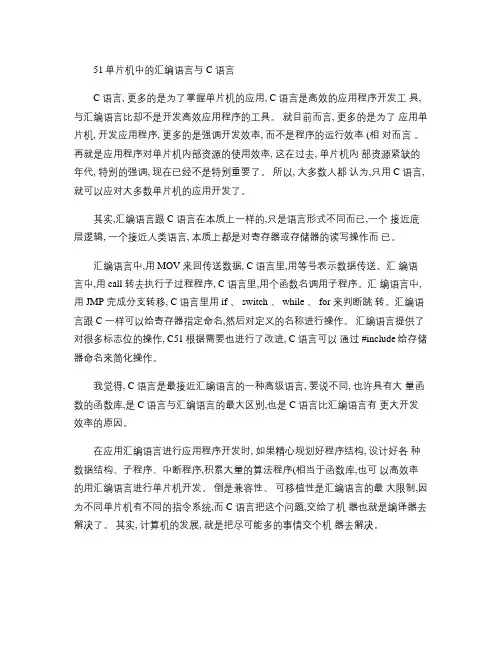

51单片机中的汇编语言与C语言.

51单片机中的汇编语言与C语言.

51单片机中的汇编语言与 C 语言

C 语言, 更多的是为了掌握单片机的应用, C 语言是高效的应用程序开发工 具,

与汇编语言比却不是开发高效应用程序的工具。 就目前而言, 更多的是为了 应用单片机, 开发应用程序, 更多的是强调开发效率, 而不是程序的运行效率 (相 对而言 。

再就是应用程序对单片机内部资源的使用效率, 这在过去, 单片机内 部资源紧缺的年代, 特别的强调, 现在已经不是特别重要了。 所以, 大多数人都 认为,只用 C 语言,就可以应对大多数单片机的应用开发了。

其实,汇编语言跟 C 语言在本质上一样的,只是语言形式不同而已,一个 接近底层逻辑, 一个接近人类语言, 本质上都是对寄存器或存储器的读写操作而 已。

汇编语言中,用 MOV 来回传送数据, C 语言里,用等号表示数据传送。汇 编语言中,用 call 转去执行子过程程序, C 语言里,用个函数名调用子程序。汇 编语言中,用 JMP 完成分支转移, C 语言里用 if 、 switch 、 while 、 for 来判断跳 转。汇编语言跟 C 一样可以给寄存器指定命名,然后对定义的名称进行操作。 汇编语言提供了对很多标志位的操作, C51根据需要也进行了改进, C 语言可以 通过 #include给存储器命名来简化操作。

我觉得, C 语言是最接近汇编语言的一种高级语言, 要说不同, 也许具有大 量函数的函数库,是 C 语言与汇编语言的最大区别,也是 C 语言比汇编语言有 更大开发效率的原因。

在应用汇编语言进行应用程序开发时, 如果精心规划好程序结构, 设计好各 种数据结构、子程序、中断程序,积累大量的算法程序(相当于函数库,也可 以高效率的用汇编语言进行单片机开发。 倒是兼容性、 可移植性是汇编语言的最 大限制,因为不同单片机有不同的指令系统,而 C 语言把这个问题,交给了机 器也就是编译器去解决了。 其实, 计算机的发展, 就是把尽可能多的事情交个机 器去解决。

51单片机编程方法

51单片机编程方法

51单片机编程技巧

1.定义的变量不要太多。低128位为用户定义变量的存放区域（默认时），也可以把变量放在高128位，但容易出错，尽量少放，最好不放。通过*.M51可以查看内存变量的存放，最好不要超过110个字节，否则程序无法运行或出错。

2.如一个变量多处使用可定义为全局变量。例如循环变量i、j，尽量减少参数传递。

3.静态变量最好放在程序存储区，用code定义。

4.变量应定义为无符号数，像标志位等仅占一位的变量应定义为bit。

5.子程序在main()主程序之后的应事先声明，放在前面的不用声明。

6.变量、子程序定义但没使用，系统给出警告。

7.虽然局部变量和全局变量不同名，但运行时可能被全局变量改变。

8.程序在编译后，有可能产生非常大的文件。比如原来5k，编译后变成10k，这是C汇编时程序空间分配太随意造成的。可首先屏蔽一部分程序编译，然后再去屏蔽再编译，可恢复，或一部分一部分复制到另一个文件中编译。

9.如产生脉冲信号用到定时器，要去掉脉冲信号时，应先关定时器，再按要求把电平置为高电平或低电平。

10.可使用软件实现“看门狗”功能。比如：一个程序运行一个循环需要50ms，则定时器可定位100ms，当超过100ms时，程序将复位，在程序循环最下面都重装定时器或重置定时器参数。

11.为了提高所求值的精度，可多次测量，然后排序，去掉最大值和最小值，求平均值，或直接求平均值。

12.可使用一个定时器进行多个定时。一般来说，两个定时器对大一点的程序就不够用了，假如几个定时时间分别为10ms、200us、50ms，则定时值可定位200us，另设两个变量即可。在需要多个定时时，找到他们的最小公约数定时即可。

13.我们往单片机中写程序时，写的是*.hex，不要被它的大小所迷惑，对于8k的单片机，小于20k的程序都可写进去

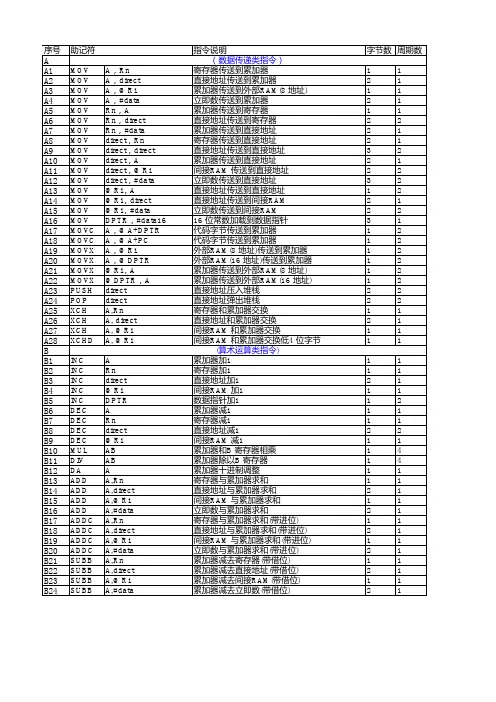

51单片机汇编指令表

51单片机汇编指令表

序号指令说明字节数周期数AA1MOVA，Rn寄存器传送到累加器11A2MOVA，direct直接地址传送到累加器21A3MOVA，@Ri累加器传送到外部RAM(8 地址)11A4MOVA，#data立即数传送到累加器21A5MOVRn，A累加器传送到寄存器11A6MOVRn，direct直接地址传送到寄存器22A7MOVRn，#data累加器传送到直接地址21A8MOVdirect，Rn寄存器传送到直接地址21A9MOVdirect，direct直接地址传送到直接地址32A10MOVdirect，A累加器传送到直接地址21A11MOVdirect，@Ri间接RAM 传送到直接地址22A12MOVdirect，#data立即数传送到直接地址32A13MOV@Ri，A直接地址传送到直接地址12A14MOV@Ri，direct直接地址传送到间接RAM21A15MOV@Ri，#data立即数传送到间接RAM22A16MOVDPTR，#data1616 位常数加载到数据指针31A17MOVCA，@A+DPTR代码字节传送到累加器12A18MOVCA，@A+PC代码字节传送到累加器12A19MOVXA，@Ri外部RAM(8 地址)传送到累加器12A20MOVXA，@DPTR外部RAM(16 地址)传送到累加器12A21MOVX@Ri，A累加器传送到外部RAM(8 地址)12A22MOVX@DPTR，A累加器传送到外部RAM(16 地址)12A23PUSHdirect直接地址压入堆栈22A24POPdirect直接地址弹出堆栈22A25XCHA,Rn寄存器和累加器交换11A26XCHA, direct直接地址和累加器交换21A27XCHA, @Ri间接RAM 和累加器交换11A28XCHDA, @Ri间接RAM 和累加器交换低4 位字节11BB1INCA累加器加111B2INCRn寄存器加111B3INCdirect直接地址加121B4INC@Ri间接RAM 加111B5INCDPTR数据指针加112B6DECA累加器减111B7DECRn寄存器减111B8DECdirect直接地址减122B9DEC@Ri间接RAM 减111B10MULAB累加器和B 寄存器相乘14B11DIVAB累加器除以B 寄存器14B12DAA累加器十进制调整11B13ADDA,Rn寄存器与累加器求和11B14ADDA,direct直接地址与累加器求和21B15ADDA,@Ri间接RAM 与累加器求和11B16ADDA,#data立即数与累加器求和21B17ADDCA,Rn寄存器与累加器求和(带进位)11B18ADDCA,direct直接地址与累加器求和(带进位)21B19ADDCA,@Ri间接RAM 与累加器求和(带进位)11B20ADDCA,#data立即数与累加器求和(带进位)21B21SUBBA,Rn累加器减去寄存器(带借位)11B22SUBBA,direct累加器减去直接地址(带借位)21B23SUBBA,@Ri累加器减去间接RAM(带借位)11B24SUBBA,#data累加器减去立即数(带借位)21助记符（数据传递类指令）

单片机常用指令

单片机常用指令

百度文库 - 好好学习，天天向上

-1

计算机通过执行程序完成人们指定的任务，程序由一条一条指令构成，能为CPU识别并执行的指令的集合就是该CPU的指令系统。

MCS-51单片机汇编语言指令格式:

操作符 目的操作数，源操作数

指令中的常用符号

Rn: n=(0～7），表示当前工作寄存器R0～R7中的一个

Ri: i=(0、1），代表R0和R1寄存器中的一个，用作间接寻址寄存器

dir : 8 位直接字节地址（片内 RAM 和 SFR ）

#data: 8位立即数，即8位常数。可以为2进制(B)、10进制、 16进制(H)、 字符（‘ ’）

#data16: 表示16位立即数，即16位常数，取值范围为#0000H～#0FFFFH

addr16 : 表示16位地址

addr11 : 表示11位地址

rel : 相对偏移量（为一字节补码）用于相对转移指令中

bit :位地址，在位地址空间中。

$: 表示当前指令的地址。

寻址方式

1、立即寻址

指令中直接给出操作数的寻址方式。在51系列单片机的指令系统中，立即数用一个前面加 “#“号的8位数(#data，如#30H)或16位数(#data16，如#2052H)表示。立即寻址中的数，称为立即数。

例如指令：MOV A，#30H

2、直接寻址

操作数的地址直接出现在指令中。

寻址对象：

①内部数据存贮器：使用它的地址。

②特殊功能寄存器：既可使用它的地址，也可以 直接使用寄存器名。

3、寄存器寻址

操作数存放在寄存器中。 百度文库 - 好好学习，天天向上

-2 寻址对象：A，B，DPTR，R0～R7 。

B 仅在乘除法指令中为寄存器寻址，在其他指令中为直接寻址。

A 可以寄存器寻址又可以直接寻址，直接寻址时写作ACC
