CAD快捷键命令大全(最全)
CAD快捷键命令大全(最全)
在CAD软件中，使用快捷键可以提高工作效率，加快设计速度。下面是CAD常见的快捷键命令大全，供大家参考。
1. 基本操作
- 新建图纸：CTRL+N
- 打开图纸：CTRL+O
- 保存图纸：CTRL+S
- 另存为：CTRL+SHIFT+S
- 关闭图纸：CTRL+W
- 退出CAD：EXIT
- 撤销：CTRL+Z
- 重做：CTRL+Y
- 剪切：CTRL+X
- 复制：CTRL+C
- 粘贴：CTRL+V
- 删除：DELETE
- 选择：CTRL+A - 选择对象：SPACE
2. 绘图命令
- 直线：L
- 多段线：P
- 圆：C
- 矩形：REC
- 椭圆：ELLIPSE
- 弧线：ARC
- 多边形：POLYGON
- 标准块创建：INSERT
- 复制：COPY
- 镜像：MIRROR
- 移动：MOVE
- 旋转：ROTATE
- 缩放：SCALE
- 长度计算：DIST
- 角度计算：ANGLE 3. 修改命令
- 标注：DIM
- 复制对象属性：MATCHPROP
- 单位设置：UNITS
- 图层管理：LAYER
- 原点设置：PUCINSBASE
- 删除重复对象：OVERKILL
- 清除未使用的块定义：PURGE
- 线型管理：LINETYPE
- 样式管理：STYLE
4. 三维操作命令
- 绘制立方体：BOX
- 绘制圆柱体：CYLINDER
- 绘制圆锥体：CONE
- 绘制球体：SPHERE
- 绘制管道：PIPE
- 旋转立方体体：3DROTATE - 三维缩放：3DSCALE
- 三维移动：3DMOVE
- 三维镜像：3DMIRROR
5. 控制命令
- 运行脚本文件：SCRIPT
- 动态输入：DYNMODE
- 画布背景色：BKGCOLOR
- 透明度设置：TRANSPARENCY
- 线宽设置：LWEIGH
CAD快捷键命令大全
CAD是一款广泛应用于工程设计和制图的计算机辅助设计软件。为了提高工作效率，CAD提供了大量的快捷键命令，可以通过按键组合来执行各种操作。本文将为您介绍CAD中常用的快捷键命令，帮助您更高效地使用CAD进行设计工作。
1. 常用操作命令
1.1 移动命令：M（Move）
移动命令允许您将选定的对象从一个位置移动到另一个位置。按下"M"键后，选择要移动的对象，然后指定基点和目标点即可完成移动操作。
1.2 复制命令：CO（Copy）
复制命令用于将选定的对象复制到指定位置。按下"CO"键后，选择要复制的对象，然后指定基点和目标点即可完成复制操作。
1.3 旋转命令：RO（Rotate）
旋转命令可将选定对象按指定角度顺时针或逆时针旋转。按下"RO"键后，选择要旋转的对象，然后指定旋转中心和旋转角度即可完成旋转操作。
1.4 缩放命令：SC（Scale）
缩放命令用于按指定比例对选择的对象进行缩放。按下"SC"键后，选择要缩放的对象，然后指定基点和缩放比例即可完成缩放操作。 1.5 偏移命令：O（Offset）
偏移命令允许您从原始对象创建一个与之平行的新对象。按下"O"键后，选择要偏移的对象，然后指定偏移距离和偏移方向即可完成偏移操作。
1.6 数组命令：AR（Array）
数组命令允许您创建并列的对象副本。按下"AR"键后，选择要复制的对象，然后指定基点、行数和列数即可完成数组操作。
2. 绘图命令
2.1 直线命令：L（Line）
直线命令用于绘制直线段。按下"L"键后，指定起点和终点即可完成直线绘制。
2.2 圆命令：C（Circle）
圆命令用于绘制圆。按下"C"键后，指定圆心和半径即可完成圆的绘制。
2.3 弧命令：A（Arc）
弧命令用于绘制弧线。按下"A"键后，指定圆心、起点和终点即可完成弧线绘制。
2.4 多段线命令：PL（Polyline） 多段线命令允许您绘制由多个直线或弧线段组成的曲线。按下"PL"键后，指定各个顶点即可完成多段线绘制。
如何在CAD中进行图形投影和旋转操作
一、图形投影操作
在CAD软件中，图形投影操作是常用的功能，它可以将三维物体投射到一个平面上，使得我们可以清晰地观察物体的轮廓和细节。下面介绍一种常见的图形投影操作方法。
1. 打开CAD软件，创建一个新的绘图文件。
2. 在绘图界面中选择“视图”或“视图管理器”选项，找到“投影视图”功能。通常在顶部工具栏或右键菜单中可以找到该功能。
3. 在弹出的“投影视图”对话框中，选择需要投射的三维物体。可以通过鼠标拖动选择或是输入命令来选择物体。
4. 选择需要的投影类型，如正交投影或透视投影。正交投影是以直角相对关系投射物体，透视投影则可以通过指定视角投射物体。
5. 选择投影平面，即将物体投射到哪个平面上。可以是物体所在的工作平面，也可以是其他平面，如XY平面、YZ平面等等。
6. 确认设置后，点击“确定”或“应用”按钮进行投影操作。
二、图形旋转操作
图形旋转操作在CAD软件中也是一项常用的功能，它可以将物体围绕某个轴线进行旋转，改变物体在三维空间中的位置和方向。下面介绍一种常用的图形旋转操作方法。 1. 打开CAD软件，创建一个新的绘图文件。
2. 在绘图界面中选择“编辑”或“修改”选项，找到“旋转”功能。通常在顶部工具栏或右键菜单中可以找到该功能。
3. 在弹出的“旋转”对话框中，选择需要旋转的物体。可以通过鼠标拖动选择或是输入命令来选择物体。
4. 指定旋转轴线，可以选择物体上的一条边作为旋转轴线，也可以通过指定坐标点来确定。
5. 输入旋转角度，可以通过手动输入具体角度来旋转物体，也可以通过鼠标拖动来实时调整旋转角度。
6. 确认设置后，点击“确定”或“应用”按钮进行旋转操作。
通过上述操作，我们可以在CAD软件中轻松实现图形投影和旋转操作。这些功能在设计、建模和工程等领域中都具有很大的应用潜力。通过掌握这些操作技巧，我们可以更加高效地完成相关工作，并得到更好的设计效果。希望对大家有所帮助！
博学笃行 自强不息
1

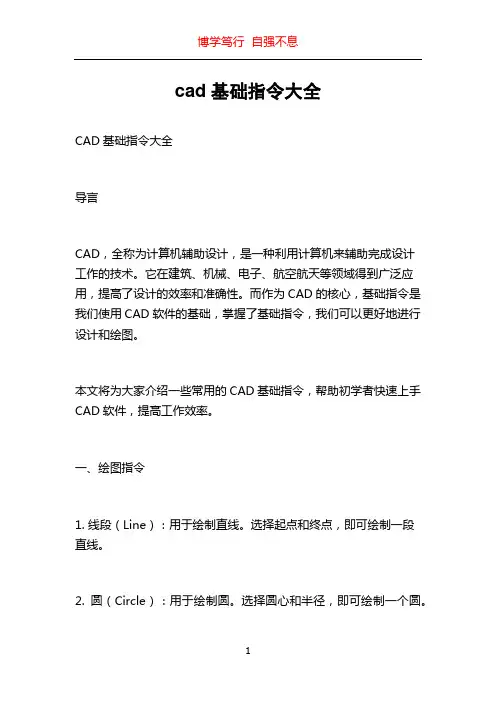

cad基础指令大全
CAD基础指令大全
导言
CAD，全称为计算机辅助设计，是一种利用计算机来辅助完成设计工作的技术。它在建筑、机械、电子、航空航天等领域得到广泛应用，提高了设计的效率和准确性。而作为CAD的核心，基础指令是我们使用CAD软件的基础，掌握了基础指令，我们可以更好地进行设计和绘图。
本文将为大家介绍一些常用的CAD基础指令，帮助初学者快速上手CAD软件，提高工作效率。
一、绘图指令
1. 线段（Line）：用于绘制直线。选择起点和终点，即可绘制一段直线。
2. 圆（Circle）：用于绘制圆。选择圆心和半径，即可绘制一个圆。
博学笃行 自强不息
2
3. 弧（Arc）：用于绘制弧形。选择起点、终点和半径，即可绘制一个弧形。
4. 多线段（Polyline）：用于绘制由直线和弧组成的复杂图形。选择多个点，即可绘制一个多线段。
5. 矩形（Rectangle）：用于绘制矩形。选择两个对角线上的点，即可绘制一个矩形。
二、编辑指令
1. 移动（Move）：用于移动已有的图形。选择需要移动的图形和目标位置，即可完成移动操作。
2. 复制（Copy）：用于复制已有的图形。选择需要复制的图形和目标位置，即可完成复制操作。
3. 旋转（Rotate）：用于旋转已有的图形。选择需要旋转的图形、旋转中心点和旋转角度，即可完成旋转操作。
4. 缩放（Scale）：用于缩放已有的图形。选择需要缩放的图形、基点和缩放比例，即可完成缩放操作。 博学笃行 自强不息
3
5. 镜像（Mirror）：用于镜像已有的图形。选择需要镜像的图形、镜像线和镜像选项，即可完成镜像操作。
三、文本指令
1. 单行文字（Single Line Text）：用于添加单行文本。选择插入点、文字样式和文本内容，即可添加单行文本。
2. 多行文字（Multi-Line Text）：用于添加多行文本。选择插入点、文字样式和文本内容，即可添加多行文本。
