水泥比表面积试验步骤引言在水泥工业中，水泥比表面积是一个重要的物理指标，用于评估水泥的细度和反应活性，对于生产和质量控制至关重要。
本文将详细介绍水泥比表面积试验的步骤。
实验目的通过表面积测定仪测量水泥的比表面积，评估水泥的细度和反应活性。
实验仪器和试剂•表面积测定仪•研钵和研钉•焙烧瓷杯•精密天平•水泥样品实验步骤步骤一：收集样品1.从生产线或仓库中随机选择几个代表性样品，确保样品代表了整个水泥批次。
2.将每个样品编号并记录。
步骤二：研磨水泥样品1.将每个样品的质量称量到研钵中，记录质量。
2.使用研钉将水泥样品研磨至细粉末状，确保样品完全研磨均匀。
步骤三：烧灼水泥样品1.将研磨后的水泥样品倒入焙烧瓷杯中。
2.将焙烧瓷杯放入高温炉中，进行焙烧。
3.根据所使用的水泥类型和规范，选择适当的焙烧温度和时间。
步骤四：测量试样质量1.从高温炉中取出焙烧后的水泥样品。
2.使用精密天平称量试样的质量，记录结果。
步骤五：执行表面积测定1.打开表面积测定仪，并进行预热和校准。
2.将焙烧后的水泥样品倒入测定仪的测量室中。
3.关闭测量室，并开始表面积测定。
4.测定完成后，记录测量结果。
步骤六：计算比表面积1.使用所采用的比表面积测定方法，根据测量结果计算水泥的比表面积。
2.将计算结果记录并统计。

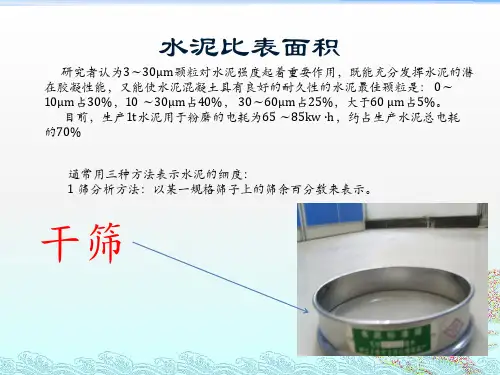

结果分析根据测定的水泥比表面积，可以对水泥的细度和反应活性进行评估。
较大的比表面积通常表示水泥颗粒较细，并且更容易与水发生反应，因此反应活性更高。
常见问题与解决方案1.为什么要进行焙烧？焙烧过程可以去除水泥样品中的含水量和化学结合水，确保测得的比表面积准确可靠。
解决方案：根据水泥的类型和规范，选择适当的焙烧温度和时间进行焙烧。
2.如何选择合适的比表面积测定方法？比表面积测定方法因所采用的仪器和测量原理而异，应根据具体情况选择合适的方法。
解决方案：参考相关的水泥标准和规范，选择可靠和适用的比表面积测定方法。
3.如何确保测量准确性？准确称量样品质量、仔细执行实验步骤、校准仪器并进行质量控制是确保测量准确性的关键。

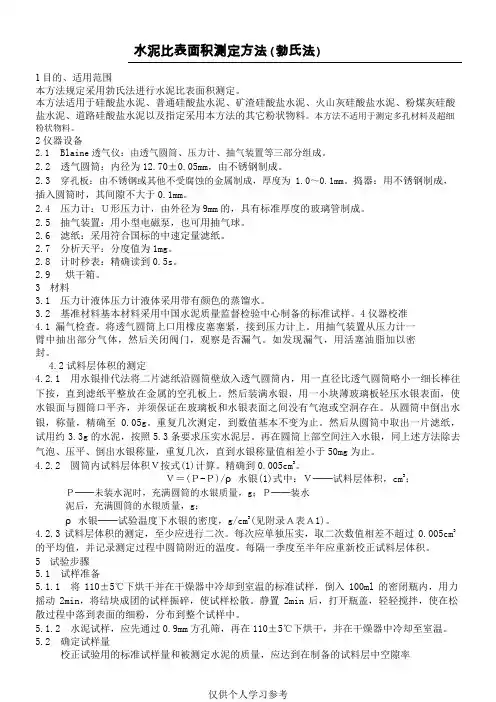

水泥比表面积测定方法(勃氏法)1目的、适用范围本方法规定采用勃氏法进行水泥比表面积测定。
本方法适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥、道路硅酸盐水泥以及指定采用本方法的其它粉状物料。
本方法不适用于测定多孔材料及超细粉状物料。
2仪器设备2.1Blaine透气仪：由透气圆筒、压力计、抽气装置等三部分组成。
2.2透气圆筒：内径为12.70±0.05mm，由不锈钢制成。
2.3穿孔板：由不锈钢或其他不受腐蚀的金属制成，厚度为 1.0～0.1mm。
捣器：用不锈钢制成，插入圆筒时，其间隙不大于0.1mm。
2.4压力计：Ｕ形压力计，由外径为9mm的，具有标准厚度的玻璃管制成。
2.5抽气装置：用小型电磁泵，也可用抽气球。
2.6滤纸：采用符合国标的中速定量滤纸。
2.7分析天平：分度值为1mg。
2.8计时秒表：精确读到0.5s。
2.9烘干箱。
3材料3.1压力计液体压力计液体采用带有颜色的蒸馏水。
3.2基准材料基本材料采用中国水泥质量监督检验中心制备的标准试样。
4仪器校准4.1漏气检查。
将透气圆筒上口用橡皮塞塞紧，接到压力计上。
用抽气装置从压力计一臂中抽出部分气体，然后关闭阀门，观察是否漏气。
如发现漏气，用活塞油脂加以密封。
4.2试料层体积的测定4.2.1用水银排代法将二片滤纸沿圆筒壁放入透气圆筒内，用一直径比透气圆筒略小一细长棒往下按，直到滤纸平整放在金属的空孔板上。
然后装满水银，用一小块薄玻璃板轻压水银表面，使水银面与圆筒口平齐，并须保证在玻璃板和水银表面之间没有气泡或空洞存在。
从圆筒中倒出水银，称量，精确至0.05g。
重复几次测定，到数值基本不变为止。
然后从圆筒中取出一片滤纸，试用约3.3g的水泥，按照5.3条要求压实水泥层。
再在圆筒上部空间注入水银，同上述方法除去气泡、压平、倒出水银称量，重复几次，直到水银称量值相差小于50mg为止。
4.2.2圆筒内试料层体积Ｖ按式(1)计算。
