信号调理电路是一种用于优化和改善信号质量的电路，它在电子设备中起到至关重要的作用。在本文中，我们将深入探讨信号调理电路的工作原理。

什么是信号调理电路？

信号调理电路是一种用于处理传感器信号、放大信号、滤波信号等的电路。它可以帮助我们从原始信号中提取所需的信息，并减少噪音和失真。

信号调理电路的组成

信号调理电路由多个组件组成，包括：

1. 放大器：用于放大输入信号的电压或电流。放大器可以增加信号的幅度，提高信噪比。

2. 滤波器：用于去除信号中的杂散噪声和不必要的频率成分。滤波器根据信号频率特性，通过滤波器形成期望的输出信号。

3. 转换器：用于将输入信号从一种形式转换为另一种形式，例如模数转换器将模拟信号转换为数字信号，或者数字模数转换器将数字信号转换为模拟信号。 4. 压缩器：用于压缩信号的动态范围，以适应特定应用的需求。压缩器能够对信号进行动态范围的调整，使得信号在不同场景下得到最佳的表现。

5. 校准电路：用于调整和校准传感器输出的电路。校准电路能够对传感器输出的信号进行校准，以保证准确性和可靠性。

信号调理电路的工作原理

信号调理电路的工作原理主要包括以下几个步骤：

1. 采集信号：首先，信号调理电路会采集传感器或其他信号源发出的原始信号。这个原始信号可能被噪音、失真等干扰所影响。

2. 放大信号：接下来，信号调理电路会使用放大器放大输入信号的幅度。这样做可以增加信号的强度，提高信噪比，并将信号范围调整到合适的水平。

3. 滤波信号：信号调理电路还会使用滤波器来滤除干扰信号和不必要的频率成分。这可以帮助提取我们所需的特定信号，并减少对后续处理环节的影响。

4. 转换信号：根据应用需求，信号调理电路可能会将信号从一种形式转换为另一种形式。例如，模数转换器可以将模拟信号转换为数字信号，以便进行后续数字处理。 5. 压缩信号：如果信号的动态范围太大，信号调理电路可能会使用压缩器来压缩信号的幅度范围。这样可以确保信号在不同场景下得到适当的展示和处理。

什么是信号调理电路它在仪器仪表中的应用有哪些

信号调理电路是指将待测信号进行放大、滤波、调节等处理，并将其转换为适合模拟或数字处理的形式的电路。在仪器仪表中，信号调理电路起着至关重要的作用，可以有效地提取和处理信号，确保测量结果的准确性和可靠性。本文将从信号调理电路的定义、原理、分类和在仪器仪表中的应用等方面进行探讨。

一、信号调理电路的定义

信号调理电路是一种专门用于放大、滤波、调节信号的电路。它可以对原始信号进行采样、放大、滤波、线性化等处理，以使信号具备更好的稳定性、准确性和可靠性。

二、信号调理电路的原理

信号调理电路的原理基于电子元器件的特性和电路设计的原则。其中，放大电路利用放大器放大信号的幅值，使得信号能够足够强大以便于后续处理；滤波电路通过选择性地通过或阻断不同频率的信号，去除噪声和无用的信号成分；调节电路通过改变电压、电流或其他信号的特性，使得信号适应处理的要求。这些原理的综合运用，能够有效地处理各种类型的信号。

三、信号调理电路的分类

根据信号的性质和处理要求，信号调理电路可分为放大电路、滤波电路和调节电路等多种类型。 1. 放大电路：

放大电路主要用于增加信号的幅值，使得信号能够达到合适的水平以便于后续处理。常见的放大电路包括电压放大电路、电流放大电路和功率放大电路等。

2. 滤波电路：

滤波电路用于去除信号中的噪声和无用成分，以保留所需的信号。根据滤波特性的不同，滤波电路可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

3. 调节电路：

调节电路根据需要改变信号的某些特性，例如调节电压、频率、相位等。它可以用于校准、线性化和调整信号的参数等。

四、信号调理电路在仪器仪表中的应用

信号调理电路广泛应用于各种仪器仪表中，以提高测量系统的性能并满足特定的应用要求。以下列举几个典型的应用案例：

1. 传感器信号调理：

传感器常常输出微弱的信号，容易受到噪声和干扰的影响。通过对传感器信号进行放大、滤波和线性化等处理，可以提高信号质量，减小误差并增强测量系统的稳定性。

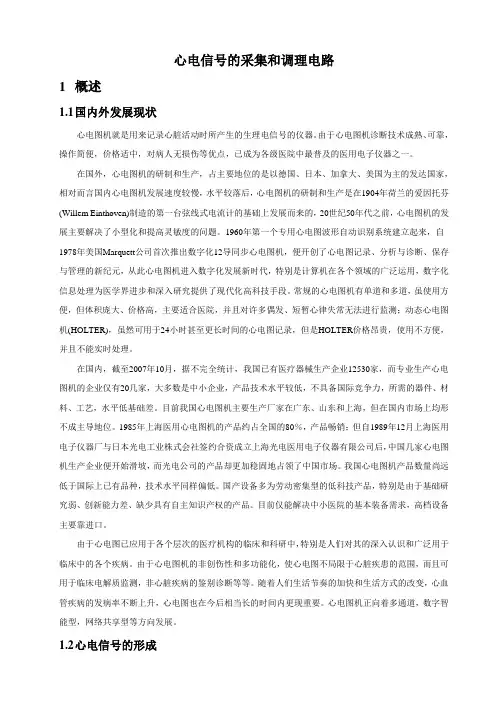

心电信号的采集和调理电路

1 概述

1.1 国内外发展现状

心电图机就是用来记录心脏活动时所产生的生理电信号的仪器。由于心电图机诊断技术成熟、可靠，操作简便，价格适中，对病人无损伤等优点，已成为各级医院中最普及的医用电子仪器之一。

在国外，心电图机的研制和生产，占主要地位的是以德国、日本、加拿大、美国为主的发达国家，相对而言国内心电图机发展速度较慢，水平较落后，心电图机的研制和生产是在1904年荷兰的爱因托芬(Willem Einthoven)制造的第一台弦线式电流计的基础上发展而来的，20世纪50年代之前，心电图机的发展主要解决了小型化和提高灵敏度的问题。1960年第一个专用心电图波形自动识别系统建立起来，自1978年美国Marquett公司首次推出数字化12导同步心电图机，便开创了心电图记录、分析与诊断、保存与管理的新纪元，从此心电图机进入数字化发展新时代，特别是计算机在各个领域的广泛运用，数字化信息处理为医学界进步和深入研究提供了现代化高科技手段。常规的心电图机有单道和多道，虽使用方便，但体积庞大、价格高，主要适合医院，并且对许多偶发、短暂心律失常无法进行监测；动态心电图机(HOLTER)，虽然可用于24小时甚至更长时间的心电图记录，但是HOLTER价格昂贵，使用不方便，并且不能实时处理。

在国内，截至2007年10月，据不完全统计，我国已有医疗器械生产企业12530家，而专业生产心电图机的企业仅有20几家，大多数是中小企业，产品技术水平较低，不具备国际竞争力，所需的器件、材料、工艺，水平低基础差。目前我国心电图机主要生产厂家在广东、山东和上海，但在国内市场上均形不成主导地位。1985年上海医用心电图机的产品约占全国的80％，产品畅销；但自1989年12月上海医用电子仪器厂与日本光电工业株式会社签约合资成立上海光电医用电子仪器有限公司后，中国几家心电图机生产企业便开始滑坡，而光电公司的产品却更加稳固地占领了中国市场。我国心电图机产品数量尚远低于国际上已有品种，技术水平同样偏低。国产设备多为劳动密集型的低科技产品，特别是由于基础研究弱、创新能力差、缺少具有自主知识产权的产品。目前仅能解决中小医院的基本装备需求，高档设备主要靠进口。

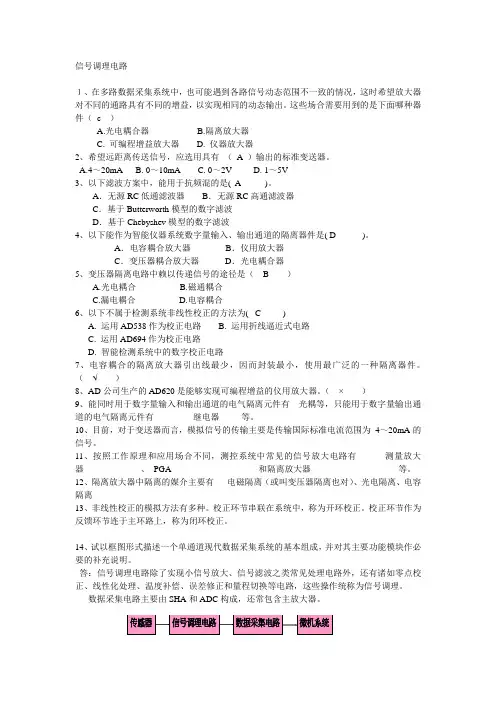

信号调理电路

１、在多路数据采集系统中，也可能遇到各路信号动态范围不一致的情况，这时希望放大器

对不同的通路具有不同的增益，以实现相同的动态输出。这些场合需要用到的是下面哪种器

件（ c ）

A.光电耦合器 B.隔离放大器

C. 可编程增益放大器 D. 仪器放大器

2、希望远距离传送信号，应选用具有 （ A ）输出的标准变送器。

A.4～20mA B. 0～10mA C. 0～2V D. 1～5V

3、以下滤波方案中，能用于抗频混的是( A )。

A．无源RC低通滤波器 B．无源RC高通滤波器

C．基于Butterworth模型的数字滤波

D．基于Chebyshev模型的数字滤波

4、以下能作为智能仪器系统数字量输入、输出通道的隔离器件是( D )。

A．电容耦合放大器 B．仪用放大器

C．变压器耦合放大器 D．光电耦合器

5、变压器隔离电路中赖以传递信号的途径是（ B ）

A.光电耦合 B.磁通耦合

C.漏电耦合 D.电容耦合

6、以下不属于检测系统非线性校正的方法为( C )

A. 运用AD538作为校正电路 B. 运用折线逼近式电路

C. 运用AD694作为校正电路

D. 智能检测系统中的数字校正电路

7、电容耦合的隔离放大器引出线最少，因而封装最小，使用最广泛的一种隔离器件。

（ √ ）

8、AD公司生产的AD620是能够实现可编程增益的仪用放大器。（ × ）

9、能同时用于数字量输入和输出通道的电气隔离元件有 光耦等，只能用于数字量输出通

道的电气隔离元件有 继电器 等。

10、目前，对于变送器而言，模拟信号的传输主要是传输国际标准电流范围为 4～20mA的

信号。

11、按照工作原理和应用场合不同，测控系统中常见的信号放大电路有 测量放大

器 、 PGA 和隔离放大器 等。

12、隔离放大器中隔离的媒介主要有 电磁隔离（或叫变压器隔离也对）、光电隔离、电容

隔离

13、非线性校正的模拟方法有多种。校正环节串联在系统中，称为开环校正。校正环节作为
