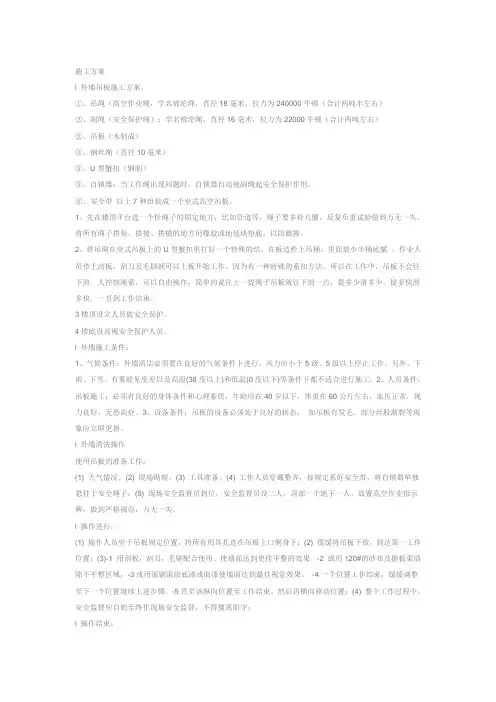

吊板施工方案

施工方案

l 外墙吊板施工方案。

①、吊绳（高空作业绳，学名锦纶绳，直径18毫米，拉力为240000牛顿（合计两吨半左右）

②、副绳（安全保护绳）：学名锦纶绳，直径16毫米，拉力为22000牛顿（合计两吨左右）

②、吊板（木制成）

③、钢丝绳（直径10毫米）

④、U型蟹扣（钢制）

④、自锁器：当工作绳出现问题时，自锁器自动使副绳起安全保护作用。

④、安全带 以上7种组装成一个坐式高空吊板。

1、先在楼顶平台选一个栓绳子的固定地方，比如管道等，绳子要多栓几圈，反复负重试验做到万无一失。将所有绳子搭角、搭棱、搭檐的地方用橡胶或地毯块垫底，以防磨擦。

2、将吊绳在坐式吊板上的U型蟹扣里打好一个特殊的结，在板边栓上吊桶，里面装少半桶底腻

。作业人员带上刮板，刮刀及毛刷就可以上板开始工作。因为有一种特殊的系扣方法，所以在工作中，吊板不会往下滑。人控制绳索，可以自由操作，简单的说往上一提绳子吊板就往下滑一点，提多少滑多少，提多快滑多快。一直到工作结束。

3楼顶设立人员做安全保护。

4楼底设巡视安全保护人员。

l 外墙施工条件：

1、气候条件：外墙清洁必须要在良好的气候条件卜进行，风力应小于5级。5级以上停止工作。另外，下雨、下雪、有雾能见度差以及高温(38度以上)和低温(0度以下)等条件下都不适合进行施工。2、人员条件：吊板施工：必须有良好的身体条件和心理素质，年龄应在40岁以下，体重在60公斤左右，血压正常，视力良好，无恐高症。3、设备条件：吊板的设备必须处于良好的状态，

如吊板有发毛、部分丝股渐裂等现象应立即更新。

l 外墙清洗操作

使用吊板的准备工作：

(1) 天气情况。(2) 现场勘察。(3) 工具准备。(4)

工作人员穿戴整齐，按规定系好安全带，将自锁器单独悬挂于安全绳子；(5)

现场安全监督员到位，安全监督员设二人，顶部一个地下一人。放置高空作业指示牌，做到严格规范，万无一失。

l 操作进行：

协信星澜汇二期3#地块5b区

空调吊板施工方案

因5b区主体结构已基本完成,其中5b示范区开始进行二次结构的施工,我司决定采取以下措施进行空调吊板施工:

一、材料准备：

①Φ48×3.5钢管、扣件、50*100木方、11mm厚胶合板、C30的四方商品混凝土

②A6.5、C8、C10的钢筋、电锤、喜利得植筋胶、清孔毛刷、电吹风机

二、人工准备：

本工作需要钢筋工6人，木工4人，砼工2人，杂工2人，管理人员1人。管理人员与杂工1名定位弹线；操作架由木工4人搭设；钢筋工3人打孔，3人清孔；清孔后组织验收，植筋阶段钢筋工6人进行注胶、植筋操作；钢筋绑扎完成后由木工4名进行关模加固；混凝土浇筑由2名砼工完成，2名杂工负责清理传递材料并清理现场。?

三、施工步骤：

1、施工放线：先对照施工图按照结构要求定位放线，施工人员将空调板梁板位置在结构板上及竖向构件上弹出墨线，确定位置；

2、搭设架体：因结构层高过高且施工位置位于结构板面边缘,施工人员必须在架体上进行钻孔、植筋及支模等工序,无安全稳定的作业面无法操作。根据现场情况需要在施工前人工进行架体搭设；搭设至满足施工要求位置： ①立杆下垫木方；②离地20cm处设置扫地杆；③立杆纵距为1m；④立杆横距为1m；⑤大小横杆按步距1.5m布置；

3、进行植筋作业，把制作主体结构时未预留的钢筋及可加强空调板承载力的位置处进行植筋作业：

①先把需要植筋的部位进行凿毛，如需要植筋的梁底，水平筋植入的柱侧面；

②根据施工人员弹出的钻孔位置，用电锤钻孔。孔深为15d=150mm，孔径为d+4=14mm，钻孔时要使用电锤垂直于结构表面均匀钻入，以便控制钻孔的垂直。钻出的未成型废孔用植筋胶填塞补平；

③清孔：钻孔完成一个结构面后进行孔径孔深检测，合格后进行清孔操作。采用专用清孔毛刷和电吹风机配合进行。注意清孔时严禁用水；

④植筋：本工程使用的为喜利得植筋胶。用抹灰刀把适量的胶涂到经过处理的钢筋一头，再用灰刀涂一点胶到植筋孔内，以能够封闭洞口为准。将钢筋涂了胶的一头插入孔中，在此过程中钢筋要慢慢地旋转插入，如此转动、提动数次，将孔内空气排出，以植入拉结筋后胶液略有被挤出为止，最后拉结筋要插入孔道最深处。

港机宾馆工程高处作业吊板

施

工

方

案

编制单位：上海三林桥路工程有限公司

编制日期：2009年6月 高处作业吊板施工方案

一、工程概况

工程名称：港机宾馆工程

建设单位：上海北华建设工程管理有限公司

设计单位：上海浦东建筑设计研究院有限公司

监理单位：浦东新区建设工程监理有限公司

港机宾馆为12层建筑，总高36米。根据本工程的特点，外墙涂料粉刷采

用吊板作业施工二、吊板构成工具与设备

工作绳、安全绳、吊板（座板）、安全带、自锁器、U型卡、工作桶

等。

1、 工作绳：材质为锦纶，规格：直径为20 mm，作用：主要用于吊板

式座板下吊、登高作业用。工作绳通过下滑扣内的活络节连接吊板形成高空吊板系列。生命绳和高空人员身上的安全带上的自锁钩连接，形成

登高人员的安全系统。

2、 安全绳：材质为高强丝，规格：直径：18mm—20mm，作用：主要

用于配合工作绳使用。高空人员通过座板吊在工作绳上，把安全带的自

锁扣用自锁器连接到安全绳上，能够确保提高安全系数。

3、 吊板：又称座板，材质为缩木板组合而成，吊带由纤维纺织而成，

都具有一定的抗拉强度。作用：高空下吊施工时，高空人员就坐在吊板

上向下坠滑操作。防滑座板断裂载荷大于4400牛顿。

4、 安全带：材质为纤维纺织而成。安全带由两根肩背和一根腰带连成

一体组成，它通过自锁钩与工作绳连接成一体。

5、 自锁器：材质为不锈钢制成。作用：连接安全带与安全绳上，当高

空施工人员因工作绳断裂而下坠时，自锁钩的自锁装置会因人体的重量

拉动而自锁，使下坠的人被生命绳拦住。

6、 U型卡：是由16mm高强度钢制成的U型扣，并有螺栓销连接。 三、高空操作安全条件：

1、气候条件：高空操作必须要在良好的气候条件下进行，风力应小

于4级，4级以上停止工作。因此，工作前应测定风力，尤其是高空

风力。另外，下雨、下雪、有雾、能见度差以及高温（35℃以上）

和低温(0℃以下)等条件下都不适合进行高空操作。

2、操作人员条件：为了贯彻执行国家安全法规，确保工人人身安全

仁和区2009～2010年度廉租住房新建工程

2标施工（大河中路廉租房工程1#、2#楼）

外墙吊板施工方案

编制单位： 攀枝花市仁和房产建筑工程有限责任公司

审 批：

编 制：

编制日期： 二0一二年三月十五日

目 录

一、工程概况…………………………………………………………………1

二、施工准备…………………………………………………………………1

三、施工方案…………………………………………………………………1

四、施工工具…………………………………………………………………3

五、安全措施…………………………………………………………………3

一、工程概况

本工程为仁和区2009年度廉租住房新建工程第二标段—大河中路廉租房工程1#、2#楼。该标段工程位于攀枝花市弯腰树市建二公司九号住宅楼旁。1#楼为七层砖混住宅，总高度为20.3米，建筑面积3997平方米。2#楼为八至十层框架住宅，总高度为23.2～29米，建筑面积5399平方米。

本标段工程外墙装饰均为白色、灰色、咖啡色外墙乳胶漆，根据仁和区城建局要求在2012年春节前已对外架进行拆除。针对本标段工程的工期、质量要求，结合我项目部的施工能力，技术装备编制了外墙乳胶漆吊板施工方案。根据以往我公司施工经验，认为本方案切实可行。

二、施工准备

1、吊绳（高空作业绳，学名锦纶绳，直径18毫米，拉力为240000牛顿（合计两吨半左右）

2、副绳（安全保护绳）：学名锦纶绳，直径16毫米，拉力为22000牛顿（合计两吨左右）

3、吊板（木制成）

4、钢丝绳（直径10毫米）

5、U型蟹扣（钢制）

6、自锁器：当工作绳出现问题时，自锁器自动使副绳起安全保护作用。
