悬挑架施工方案

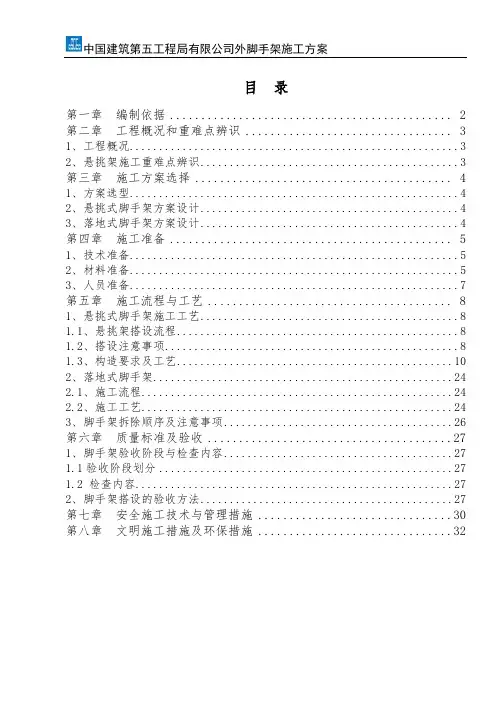

中国建筑第五工程局有限公司外脚手架施工方案

目 录

第一章 编制依据 ............................................. 2

第二章 工程概况和重难点辨识 ................................. 3

1、工程概况 ........................................................ 3

2、悬挑架施工重难点辨识 ............................................ 3

第三章 施工方案选择 ......................................... 4

1、方案选型 ........................................................ 4

2、悬挑式脚手架方案设计 ............................................ 4

3、落地式脚手架方案设计 ............................................ 4

第四章 施工准备 ............................................. 5

1、技术准备 ........................................................ 5

2、材料准备 ........................................................ 5

3、人员准备 ........................................................ 7

第五章 施工流程与工艺 ....................................... 8

悬挑架方案技术交底

1 工程名称 施工单位

交底部位 H1-H9、G1-G5、N1-N8栋 工序名称 脚手架工程

交底提要 项目所有管理人员及班组长

交底内容： 交底时间： 年 月 日

一、工程情况

根据设计图纸，H1~H9栋、G1~G5栋、N1~N8栋靠近地下室外侧壁墙处顶板与二层以上结构的水平距离为0，二层以上梁板施工时地下室外侧壁还没完成防水、土方回填的施工，因此外脚手架不能按照落地脚手架的施工，需要搭设悬挑脚手架。

二、悬挑脚手架设计

1） 脚手架的设计

1、双排脚手架搭设高度为 19.5 m，立杆采用单立杆；

2、搭设尺寸为：立杆的纵距为 1.5m，立杆的横距为1.05m，立杆的步距为1.8 m；

3、内排架距离墙长度为0.25 m；

4、大横杆在上，搭接在小横杆上的大横杆根数为 1 根；

5、采用的钢管类型为 Φ48×3.0；

6、横杆与立杆连接方式为单扣件；

7、连墙件布置取两步两跨，竖向间距 3.3 m，水平间距3 m，采用扣件连接；

连墙件连接方式为双扣件；

2）一般水平悬挑支撑梁的设计

悬挑方式 普通主梁悬挑 主梁间距(mm) 1500

主梁与建筑物连接方式 平铺在楼板上 锚固点设置方式 压环钢筋

压环钢筋直径d(mm) 20 主梁建筑物外悬挑长度Lx(mm) 1500

悬挑钢梁 悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度1.5m，建筑物内锚固段长度 2.1 m。

主梁外锚固点到建筑物边缘的距离a(mm) 1400 主梁建筑物内锚固长度Lm(mm) 2100

梁/楼板混凝土强度等级 C30 悬挑架方案技术交底

2

3)阳角悬挑支撑梁的设计

型钢支撑形式 两根钢丝拉绳 立杆横向间距或排距Lb(m) 1.05

内排架距离墙长度a(m) 0.25 阳角型钢长度L(m) 2

悬

挑

脚

手

架

施

工

方

案

郴州永升建筑有限公司

八一小区项目部

2010年 月 日 目 录

一、悬挑脚步手架阳角型钢计算报审表；

二、工程概述；

三、脚手架的搭设；

四、悬挑式脚手架计算书；

五、悬挑式脚手架施工技术交底；

悬挑架施工方案

一、工程概述

本工程位于郴州市燕泉八一小区院内，建筑总面积11668.5m2，高52.3m，建筑层数为18层，地下一层，地上18层。体系为框剪结构。脚手架采

用型钢悬挑加斜拉钢丝绳分段卸荷至主体结构上，1#栋型钢预埋位置为第五层，

2#栋型钢预埋位置为第二层。

二、脚手架的搭设

（一）施工准备 1.搭设前各级工程负责人必须逐级向架设人员与施工人员进行安全技术交底。

2.架料进场

（1） 钢管、扣件的质量要求与检查

A 钢管的质量要求与检查标准

钢管的几何尺寸 表1

钢管类别 外径 壁厚 最大长度

低压流体输送用焊接钢管（YB234-63） 48mm 3.5mm 6000mm

表2 项目 检查项目 质量要求

新管 1 产品质量合格证 必须具备

2 钢材质量检验报告

3 表面质量 表面应平直，不应有裂纹、分层、压痕、划道与硬弯

4 外径与壁厚 允许偏差不得超过0.50mm 5 端面 应平整，两端端面切斜偏差不得1.70mm

6 防锈处理 必须进行防锈处理：镀锌或涂防锈漆 旧管 1 钢管锈蚀程度应每年检查一次 钢管锈蚀深度小于0.50mm

2 其他项目见新管3、4、5 同新管项次3、4、5

B 扣件的质量要求与检查

扣件的技术要求

a 扣件应采用机械性能不低于KTH330-08的可锻铸铁制作。

b 铸件不得有裂纹、气孔；不宜有缩松、砂眼或其他影响使用的铸造缺陷；并应将影响外观质量的粘砂、浇帽口残余、披缝

、毛刺、氧化皮等清除干净。

c 扣件与钢管结合面必须严格整形，应保证与钢管扣紧时接触良好。

d 扣件活动应能灵活转动，旋转扣件的两旋转面间隙应小于1mm。 e 扣件夹紧钢管时，开口处的最小距离不应小于5mm。

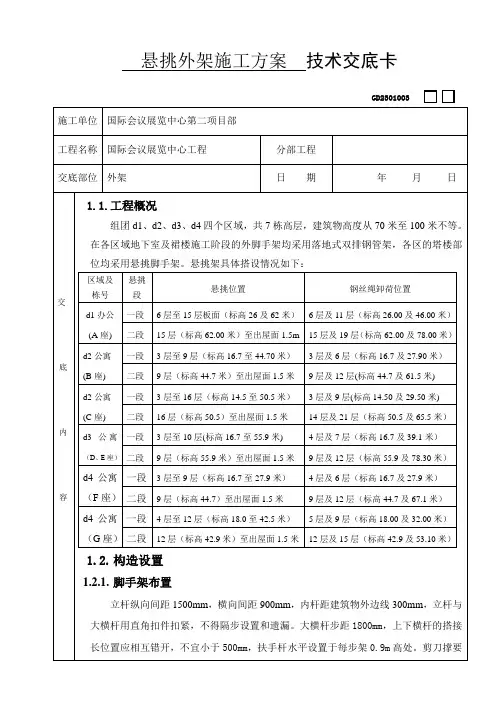

悬挑外架施工方案 技术交底卡

GD2301003

施工单位 国际会议展览中心第二项目部

工程名称 国际会议展览中心工程 分部工程

交底部位 外架 日 期 年 月 日

交

底

内

容

1.1. 工程概况

组团d1、d2、d3、d4四个区域，共7栋高层，建筑物高度从70米至100米不等。在各区域地下室及裙楼施工阶段的外脚手架均采用落地式双排钢管架，各区的塔楼部位均采用悬挑脚手架。悬挑架具体搭设情况如下：

区域及栋号 悬挑段 悬挑位置 钢丝绳卸荷位置

d1办公(A座) 一段 6层至15层板面（标高26及62米） 6层及11层（标高26.00及46.00米）

二段 15层（标高62.00米）至出屋面1.5m 15层及19层（标高62.00及78.00米）

d2公寓

(B座) 一段 3层至9层（标高16.7至44.70米） 3层及6层（标高16.7及27.90米）

二段 9层（标高44.7米）至出屋面1.5米 9层及12层(标高44.7及61.5米)

d2公寓

(C座) 一段 3层至16层（标高14.5至50.5米） 3层及9层(标高14.50及29.50米)

二段 16层（标高50.5）至出屋面1.5米 14层及21层（标高50.5及65.5米）

d3公寓（D、E座） 一段 3层至10层(标高16.7至55.9米) 4层及7层（标高16.7及39.1米）

二段 9层（标高55.9米）至出屋面1.5米 9层及12层（标高55.9及78.30米）

d4公寓（F座） 一段 3层至9层（标高16.7至27.9米） 4层及6层（标高16.7及27.9米）

二段 9层（标高44.7）至出屋面1.5米 9层及12层（标高44.7及67.1米）

d4公寓（G座） 一段 4层至12层（标高18.0至42.5米） 5层及9层（标高18.00及32.00米）
