2017年“西门子杯”中国智能制造挑战赛（原全国大学生工业自动化挑战赛）逻辑控制设计开发赛项决赛赛题一、被控对象描述1.对象模型电梯三维模型主要包括：电梯整体（包括轿厢、电机、限位开关，等）、各个楼层按钮（上下行呼梯按钮及指示灯，等）、电梯内部设备（轿厢开关门按钮、轿厢选层按钮及指示灯，等），等等。
电梯模型采用六部十层结构，其外形及示意图如下所示：imjlbfce十位个位图1：电梯模型外形示意图图2：七段数码管图3：电梯模型原理示意图图4：交流双速电梯拖动系统．．．．．相连，实施自动控制。
2.设计参数3.IO变量及相对地址列表（见附录）二、任务要求及评分细则1.任务要求针对电梯控制，参赛队需完成：1）控制方案的实施及调试。
包含PLC硬件组态及控制程序实施，WINCC监控画面组态及实施，PLC与WINCC之间的通信连接，以及系统调试、投运。
2）实现电梯的自动控制，及时响应不同楼层的客户召唤请求。
包括电梯启停、平层、开关门、故障提示及上下限位保护等。
2.评分细则★说明：当自动评分成绩相同时，群控指标1-5项作为参考指标进行比较，用以确定名次的先后顺序。
这五项指标，其评价优先级按照从高到低的顺序依次是：乘客平均候梯时间 > 乘客长时间候梯率 > 乘客平均乘梯时间 > 电梯运行总距离 > 系统启停总次数。
▼扣分项说明：当实现该功能时，得分为0分；当该功能未实现或实现有误时，得分为负分。
附录：电梯仿真对象IO列表PLC输入变量：PLC输出变量：。
2014年西门子杯全国大学生工业自动化挑战赛工程设计文件工程应用型赛项高校组参赛队伍名称：XXXXXXXX参赛学校名称：XXXXXXXX年月日一、方案设计依据、范围及相关标准二、系统分析（包括甲方需求分析、对象特性分析、系统安全分析等）三、控制系统设计（包括控制逻辑、控制回路、控制算法等的选择，开机、停机等控制逻辑以流程图表达）一、控制逻辑流程图二、控制回路三、控制算法的选择双馈机组风电场控制系统采用PI控制和HCC算法。
1、PI控制算法：发电机并网时的变桨系统功率控制功率控制系统如下图所示，它由两个控制环组成外环是功率控制环，根据发电机实际功率值调整发电机的电流设定值。
内环是一个功率伺服环，它通过转子电流控制器对发电机转差率进行控制，使发电机功率跟踪功率给定值。
如果功率低于额定功率值，这一控制环将通过改变转差率，进而改变桨叶桨距角，使风轮获得大功率。
如果功率参考值是恒定的，电流参考值也是恒定的。
变滑差发电机主要控制与输出功率成正比的转子电流。
控制器向转子电流控制器发送要求电流基准值，然后实际转子电流会与基准值比较进而做相应调整，使用IGBT 作为直流开关，用转子电流控制单元的外部转子电阻的PWM 可获得转子电流。
切换频率接近3kHz，这使得平均外部电阻在0 到100%之间几乎连续可调，发电机的转差率相应地能够从0.6%（转子自身电阻）到10%（转子电阻为自身电阻与外接电阻之和）之间连续变化。
当功率变化即转子电流变化时，PI 调节器迅速调整转子电阻，使转子电流跟踪给定值，如果从主控制器传出的电流给定值是恒定的，它将保持转子电流恒定，从而使功率输出保持不变。
与此同时，发电机转差率却在作相应的调整以平衡输入功率的变化。
2、HCC算法：HCC 算法是一种人工智能算法，可用于寻找未知函数的极大值点。
该算法最基本的思想是连续地对控制对象应用一系列规则、约束，同时检验自身的输出，确保输出逐步接近极大值。
如果利用HCC 算法寻找风力发电机组的输出功率极大值，根据偏航误差角与电机功率关系来控制偏航电机动作，可精确地实现偏航控制。
2016年全国大学生西门子杯工业自动化挑战赛ITEM 1 过程控制赛项样题本样题是为了让参赛队伍了解2016年过程控制赛项的工艺对象及控制要求。
参赛队伍根据本样题的要求进行仪表及控制系统的初步设计。
在仿真对象发布后，具体物性参数、工艺参数、设备参数将给出，再进行详细设计，并提供上机练习调试。
在完成基本控制设计的基础上，提倡从生产优化、节能、安全等多角度进行方案设计与实施。
在正式比赛时，将得到一份正式赛题。
正式赛题与样题在物性参数、工艺参数、设备参数、对象特性、控制要求、评分考查点及扰动类型等方面会有10-30%的差异。
一、工艺描述某反应工艺过程如下图所示：该反应过程是原料A与原料B，在催化剂C的作用下，生成主产物D和副产物E的过程。
反应方程式如下所示：主反应：2A + B —＞D副反应：A + B —＞ E其中，主反应生成物D是所需产品，而副反应生成物E是杂质。
主副反应均为强放热反应。
为了获得较高转化率，采用A物料过量的工艺。
成品转化率计算公式为D / B * 100%。
正常工况时的工艺过程如下：物料A与物料B分别由A进料泵、B进料泵输送进入混合罐V101（立式圆罐）内混合。
混合物料经预热器E101升温后，进入反应器R101进行反应，反应所需的催化剂C由催化剂输送泵P103从反应器顶部加入。
在反应过程中，反应放热强烈，因此R101需要使用夹套用冷却水进行冷却。
反应温度、停留时间、反应物料浓度及混合配比最终影响产品D的转化率。
反应体系气相压力对温度敏感，在冷却失效产生的高温条件下，过高的气相压力将使反应器有爆炸的风险。
因此，在反应器顶部设一路抑制剂。
当反应压力过高危及安全时，通入抑制剂F。
该抑制剂会使催化剂C迅速中毒失活，从而迅速中止反应。
冷却水被反应器加热后形成的热水通往E101预热器对进料进行预热,回收一部分热量，多余的热水通往公用工程。
R101反应器底部出口物料含有产品D、杂质E，催化剂C、以及未反应的原料A和少量原料B。
2015年全国大学生西门子杯工业自动化挑战赛工程设计文件ITEM2 逻辑控制赛项参赛队伍名称：YYY队参赛学校名称：合肥学院2015年 6月 25日目录一、方案设计依据、范围及相关标准 (1)1.1设计依据 (1)1.2设计范围 (1)1.3相关标准 (1)二、系统分析（包括甲方需求分析、对象特性分析、系统安全分析等） (2)2.1甲方需求 (2)2.1.1单部电梯基本功能 (2)2.1.2单部电梯运行（异常）状态监测 (2)2.1.3集群电梯的群控实现 (3)2.2电梯的基本结构 (3)2.2.1电梯的定义 (3)2.2.2电梯的组成及占用的四个空间 (3)2.2.3电梯整体结构 (4)2.3电梯分类 (5)2.3.1根据电梯用途分类 (5)2.3.2根据电梯运行速度分类 (7)2.3.3按有无电梯机房分类 (7)2.3.4按曳引机结构型式分类 (8)2.4安全保护系统 (8)2.4.1电梯可能发生的事故和故障 (8)2.4.2电梯安全保护系统的组成 (9)2.4.3电梯安全保护装置的动作关联关系 (9)三、控制系统设计（包括控制逻辑、控制回路、控制算法等的选择，开机、停机等控制逻辑以流程图表达） (11)3.1控制系统的组成及关系 (11)3.2具体控制 (11)3.2.1故障检测及电梯启动 (12)3.2.2 电梯正常运行 (13)3.2.3错误指令自动消除控制 (14)3.2.4楼层门锁控制 (15)3.2.5数码管显示控制 (16)3.2.6集群电梯的群控实现 (17)四、控制系统选型与系统连接 (19)4.1电梯控制系统选型 (19)4.1.1控制器的选型与比较 (19)4.1.2 PLC优点 (20)4.2电梯仿真IO列表 (21)五、经济效益分析 (24)5.1成本分析 (24)5.2投资估算 (25)图2-2 电梯基本结构电梯分类根据电梯用途分类图2-3 电梯安全系统关联图由上图可知，当电梯出现紧急故障时，分布于电梯系统各部位的安全开关被触发，切断电梯控制电路，曳引机制动器动作，制停电梯。
2016年西门子杯全国大学生工业自动化挑战赛设计开发型赛项高校组初赛赛题赛题——锅炉控制。
要求根据所提供的工艺对象，通过分析其对象动态特性，设计系统控制方案，现场实施并投入运行。
一、被控对象描述1. 工艺流程赛题的被控对象是流程工业领域常见的自然循环锅炉。
锅炉是用于生产蒸汽的装置，生产的蒸汽用于发电和提供热能。
去大气软化水经给水泵P1101泵出，分成两路，一路给水去减温器E1101，与过热蒸汽换热，然后与另一路给水混合进入省煤器E1102。
去减温器E1101的锅炉给水用于调整过热蒸汽的温度，同时也对锅炉给水进行预热。
正常工况时，大部分锅炉给水直接流向省煤器，小部分锅炉给水流向减温器。
省煤器E1102由多段盘管组成，燃料燃烧产生的高温烟气自上而下通过管间，与管内的锅炉给水换热，回收烟气中的余热，并使锅炉给水进一步预热。
被烟气加热成饱和水的锅炉给水全部进入汽包V1102，再经过对流管束和下降管进入锅炉水冷壁，吸收炉膛辐射热在水冷壁里变成汽水混合物，然后返回汽包V1102进行汽水分离。
锅炉汽包为卧式圆筒形承压容器，内部装有给水分布槽、汽水分离器等。
汽水分离是汽包的重要作用之一，汽包V1102顶部设放空阀XV1104，分离出的饱和蒸汽再次进入炉膛F1101进行汽相升温，成为过热蒸汽。
出炉膛的过热蒸汽进入减温器E1101壳程，进行温度微调并为锅炉给水预热，最后以工艺所要求的过热蒸汽压力、过热蒸汽温度输送给下游生产过程。
过热蒸汽出口管线上设开关阀XV1105。
燃料经由燃料泵P1102泵入炉膛F1101的燃烧器，空气经变频鼓风机K1101送入燃烧器。
燃料与空气在燃烧器混合燃烧，产生热量使锅炉水汽化。
燃烧产生的烟气带有大量余热，对省煤器E1102中的锅炉给水进行预热。
烟气经由烟道，靠烟囱的抽力抽出，通入大气。
锅炉的典型控制包括：（1）燃烧控制，需要控制燃料和空气的配比，以达到充分燃烧；（2）给水控制，需要与蒸汽产量匹配，以控制锅炉汽包内水的储量；（3）过热蒸汽出口压力控制，要求能够根据负荷的变化控制蒸汽压力；（4）过热蒸汽出口温度控制，需要根据工艺要求精确控制蒸汽温度。
2015年西门子杯全国大学生工业自动化挑战赛工程应用型赛项初赛样题电梯是高层宾馆、商店、住宅、多层厂房和仓库等高层建筑不可缺少的垂直方向的交通工具。
随着社会的发展，建筑物规模越来越大，楼层越来越多，对电梯的调速精度、调速范围等静态和动态特性提出了更高的要求。
目前电梯控制主要由PLC（可编程逻辑控制器）实现，现代的电梯控制除了需要满足基本的载客运货功能，还需要在保证安全的前提下，自动地、智能地制定最优的响应策略、运行速度等。
一、电梯模型介绍1. 电梯模型电梯模型主要包括：电梯整体（包括轿厢、电机、限位开关、急停按钮、重启按钮等等）、各个楼层按钮（上行按钮、下行按钮、指示灯等等）、电梯内部设备（轿厢开门按钮、轿厢关门按钮、指示灯等）等。
电梯模型采用一列三层结构：单层高度3.1米，整体高度12.7米。
如下图所示：电梯模型由PLC全自动控制。
2. 设计参数3. 输入输出数据（1）发往控制器的数字量数据（2）控制器输出的数字量数据二、控制任务1. 基本功能根据不同楼层客户需求，即时响应，实现自动平层、开关门、超重提示、实现上下限位，层门联锁保护等，并根据不同的需求实现合理的响应。
2. 运行（异常）状态监测在电梯整个运行过程中，监测状态参数以及各种反馈信号等，确保电梯稳定运行。
在故障情况下，制定相应的安全策略。
三、比赛要求大赛以一个虚拟的控制工程项目为背景展开。
大赛组委会作为甲方发布模糊的控制工程招标需求，各参赛队伍以乙方身份，根据甲方提出的控制任务，进行工程技术方案设计，并以甲方工程承包商的身份进入现场实施控制工程项目。
大赛综合考察参赛选手系统分析能力、系统设计能力以及系统实施能力。
参赛选手在理解被控对象的基础上，完成：1. 工程方案设计参赛队伍向大赛组委会提交工程方案设计文件后方可参加初赛。
工程方案设计主要内容包括：（1）系统分析，包括甲方需求分析、对象特性分析、安全分析等；（2）控制系统设计，包括控制逻辑、控制回路、控制算法等的选择及理由（3）控制系统选型，包括PLC、IO卡件、通讯网络的选择，并表达出各单元之间的信号连接；（4）控制方案经济效益分析。
2015年西门子杯全国大学生工业自动化挑战赛ITEM2逻辑控制赛项决赛赛题电梯是高层宾馆、商店、住宅、多层厂房和仓库等高层建筑不可缺少的垂直方向的交通工具。
随着社会的发展，建筑物规模越来越大，楼层越来越多，对电梯的调速精度、调速范围等静态和动态特性提出了更高的要求。
目前电梯控制主要由PLC（可编程逻辑控制器）实现，现代的电梯控制除了需要满足基本的载客运货功能，还需要在保证安全的前提下，自动地、智能地制定最优的响应策略、运行速度等。
一、被控对象描述1. 对象模型对象模型分为电梯模型与用户行为模型两项。
电梯三维模型主要包括：电梯整体（包括轿厢、电机、限位开关，等）、各个楼层按钮（上下行呼梯按钮及指示灯，等）、电梯内部设备（轿厢开关门按钮、轿厢选层按钮及指示灯，等）等。
电梯模型采用多部多层结构，其外形及示意图如下所示：图1：电梯模型外形示意图图2：电梯模型原理示意图图3：交流双速电梯拖动系统bfce图4：七段数码管电梯模型中各IO参数均可与PLC通过现场总线相连，实施自动控制。
用户行为模型指软件系统将模拟各楼层出现的用户数量以及每位用户对电梯的操作行为，如每一名用户按下期望到达的目标楼层按钮。
用户行为模型可以模拟现实情况下大量用户使用电梯时的具体用例，从而观察PLC所控制的电梯的行为是否符合要求。
2. 设计参数3. 输入输出数据I O列表详见附录。
二、控制任务1. 单部电梯基本功能根据不同楼层客户需求及时响应，实现自动平层、开关门、超重提示、实现上下限位，层门联锁保护等，并根据不同的需求实现合理的响应。
具体地，应具备如下功能：1）电梯初始化比赛开始时，电梯模型会给出自动运行信号，示意比赛开始，控制程序需要在收到该信号后，进行必要的初始化工作，完成后使电梯位于基站（即一层）待命，并返回准备就绪信号以确认。
2）集选控制集选控制是指在信号控制的基础上把召唤信号集合起来进行有选择的应答。
电梯在运行过程中可以应答同一方向所有层站呼梯信号和轿厢内的选层指令信号，并自动在这些信号指定的层站平层停靠。

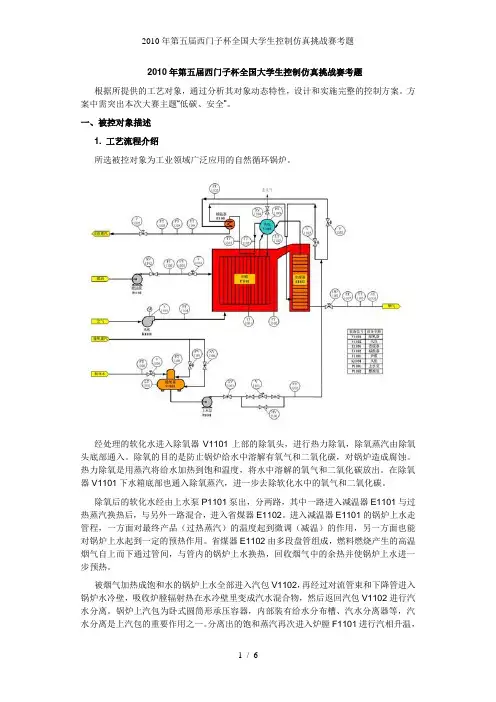

2010年第五届西门子杯全国大学生控制仿真挑战赛考题根据所提供的工艺对象，通过分析其对象动态特性，设计和实施完整的控制方案。
方案中需突出本次大赛主题“低碳、安全”。
一、被控对象描述1. 工艺流程介绍所选被控对象为工业领域广泛应用的自然循环锅炉。
经处理的软化水进入除氧器V1101上部的除氧头，进行热力除氧，除氧蒸汽由除氧头底部通入。
除氧的目的是防止锅炉给水中溶解有氧气和二氧化碳，对锅炉造成腐蚀。
热力除氧是用蒸汽将给水加热到饱和温度，将水中溶解的氧气和二氧化碳放出。
在除氧器V1101下水箱底部也通入除氧蒸汽，进一步去除软化水中的氧气和二氧化碳。
除氧后的软化水经由上水泵P1101泵出，分两路，其中一路进入减温器E1101与过热蒸汽换热后，与另外一路混合，进入省煤器E1102。
进入减温器E1101的锅炉上水走管程，一方面对最终产品（过热蒸汽）的温度起到微调（减温）的作用，另一方面也能对锅炉上水起到一定的预热作用。
省煤器E1102由多段盘管组成，燃料燃烧产生的高温烟气自上而下通过管间，与管内的锅炉上水换热，回收烟气中的余热并使锅炉上水进一步预热。
被烟气加热成饱和水的锅炉上水全部进入汽包V1102，再经过对流管束和下降管进入锅炉水冷壁，吸收炉膛辐射热在水冷壁里变成汽水混合物，然后返回汽包V1102进行汽水分离。
锅炉上汽包为卧式圆筒形承压容器，内部装有给水分布槽、汽水分离器等，汽水分离是上汽包的重要作用之一。
分离出的饱和蒸汽再次进入炉膛F1101进行汽相升温，成为过热蒸汽。
出炉膛的过热蒸汽进入减温器E1101壳程，进行温度的微调并为锅炉上水预热，最后以工艺所要求的过热蒸汽压力、过热蒸汽温度输送给下一生产单元。
燃料经由燃料泵P1102泵入炉膛F1101的燃烧器；空气经由变频鼓风机K1101送入燃烧器。
燃料与空气在燃烧器混合燃烧，产生热量使锅炉水汽化。
燃烧产生的烟气带有大量余热，对省煤器E1102中的锅炉上水进行预热。
【运动控制组】全国大学生西门子杯工业自动化挑战赛工
程设计文件（DOC）
2015年全国大学生西门子杯工业自动化挑战
赛工程设计文件
运动控制赛项
参赛队伍名称:XXXXXXXX
参赛学校名称:XXXXXXXX
年月日
一、方案设计依据、范围及相关标准
二、系统分析(包括甲方需求分析、对象特性分析、系统安全分析等)
三、控制系统设计(包括控制逻辑、控制回路、控制算法等的选择，开机、停机等控制逻辑以流程图表达)
四、控制系统选型与系统连接
五、实施效果
5.1 操作说明
5.2 监控画面(包括数据显示、趋势显示、操作报警等)
5.3 响应曲线及性能分析
六、经济效益分析。
2016年全国大学生西门子杯工业自动化挑战赛
ITEM2逻辑控制赛项【样题】
电梯是宾馆、商店、住宅、多层厂房等高层建筑不可缺少的垂直方向的交通工具。
随着社会的发展，建筑物规模越来越大，楼层越来越多，对电梯的调速精度、调速范围等静态和动态特性提出了更高的要求。
目前电梯控制主要由PLC（可编程逻辑控制器）实现，除了需要满足基本的载客运货功能，还需要在保证安全的前提下，自动地、智能地制定最优的响应策略、运行速度等。
本赛项以电梯行业为背景，要求参赛选手按照现实工程项目的实施流程来完成对电梯的控制。
具体地，比赛以西门子S7-1200系列PLC为控制系统，电梯仿真模型为被控对象，从项目前期方案文档、项目工程/程序开发及项目现场执行调试三方面进行考察，不仅能提高学生的逻辑思维能力，还可培养学生在较为复杂环境下，综合应用所学知识对控制科学与工程及相关领域现实问题进行分析、处理和解决，面对社会和环境的各种变迁具有较强的调节和适应能力，具有应对危机与突发事件的初步能力。
一、被控对象描述
1.对象模型
对象模型分为电梯模型与用户行为模型两项。
电梯三维模型主要包括：电梯整体（包括轿厢、电机、限位开关，等）、各个楼层按钮（上下行呼梯按钮及指示灯，等）、电梯内部设备（轿厢开关门按钮、轿厢选层按钮及指示灯，等），等等。
电梯模型采用多部多层结构，其外形及示意图如下所示：
图1：电梯模型外形示意图
图2：电梯模型原理示意图
图3：七段数码管
电梯模型中各IO参数均可与PLC通过现场总线相连，实施自动控制。
用户行为模型指软件系统将模拟各楼层出现的用户数量以及每位用户对电梯的操作行为，如每一名用户按下期望到达的目标楼层按钮。
用户行为模型可以模拟现实情况下大量用户使用电梯时的具体用例，从而观察PLC所控制的电梯的行为是否符合要求。
2.设计参数
二、控制系统配置
被控对象通过PROFIBUS DP总线网络与控制系统进行通讯。
大赛所使用的控制器标准配置为SIMATIC S7-1200系列PLC★，以及西门子TIA Portal 软件系统。
其中，工程组态软件为STEP7 Professional V13，HMI软件为WINCC Professional V13。
其主要配置如下表。
★本赛项允许参赛队伍自带西门子其它小型控制器，如S7-200、S7-200SMART、S7-300等系列PLC或LOGO!控制器参加。
注意，自带控制器的参赛队伍需自行完成接线，以及自行保证所带PLC、PC及相关软硬件的可靠性，同时在比赛完成后，还需保证将现场比赛环境复原无误。
三、任务及要求
1.单部电梯任务
1）基本功能
根据不同楼层客户需求及时响应，实现自动平层、开关门、超重提示、实现上下限位，层门联锁保护等，并根据不同的需求实现合理的响应。
具体地，应具备如下功能：
1）电梯初始化
比赛开始时，电梯模型会给出自动运行信号示意比赛开始，控制程序需要在收到该信号后，进行必要的初始化工作，并返回准备就绪信号以确认。
例如，使电梯位于基站（即一层）待命。
2）集选控制
集选控制是指在信号控制的基础上把召唤信号集合起来进行有选择的应答。
例如，电梯在运行过程中可以应答同一方向所有层站呼梯信号和轿厢内的选层指令信号，并自动在这些信号指定的层站平层停靠。
电梯运行响应完所有呼梯信号和选层指令信号后，停在最后一次运行的目标层待命。
3）开关门控制
电梯门会根据当前电梯的状态、轿厢门的状态、呼梯信号、选层信号及光幕信号状态等，合理的进行相应的响应。
例如，当门未全关时，如有光幕信号，须优先响应，保持电梯门打开；当电梯平层开门后，延时关闭，且此时间可修改；在持续按住开门按钮时，电梯门延时关闭功能失效。
4）启停控制
根据电梯主电路完成按时间原则的启动、停止过程。
当电梯平层时，需要依时间原则依次触发三级制动减速，待平层后，切断上行、下行接触器，抱闸停车。
5）运行监控
在运行过程中，需要始终对当前运行方向、当前楼层（采用七段数码管显示）进行实时监控与显示。
通常，乘客会根据当前电梯运行方向及电梯门是否打开进行判断后上车。
仅当无呼叫指令时，运行方向指示无指向。
6）错误指令消除
针对选层指令中可能存在的人为误操作进行相应的优化。
例如，当电梯到达最远端层站（比如六层）将要反向时，轿厢内原有登记的所有后方选层指令（比如三层）全部消除；短时间内连按两次选层指令的按钮，该选层信号就被取消；禁止反向登陆，即：电梯上行过程中，如电梯运行超过了三层，三层以下的楼层按钮均禁止响应。
7）待载休眠
电梯无指令时或外登记超过一段时间后，轿厢内照明、风扇自动断电。
但在接到指令或召唤信号后，又会自动重新上电投入使用。
2）运行（异常）状态监测
在电梯整个运行过程中，监测状态参数以及各种反馈信号等，确保电梯稳定运行。
在故障情况下，制定相应的安全策略。
当有出现异常状态时，输出信号至故障指示灯。
具体地，应具备如下功能：1）超载保护
电梯超载时，故障指示灯闪烁，并保持开门状态，电梯不允许起动。
2）终端越程保护
电梯的上下终端都装有终端减速开关、终端限位开关，以保证电梯不会越程。
3）开关门保护
如果电梯持续关门一段时间后，尚未使门锁闭合，电梯就会转换成开门状态，故障指示灯常亮。
如果电梯在持续开门一段时间后，尚未收到开门限位信号，电梯就会变成关门状态，并在门关闭后，响应下一个召唤和指令。
4）运行保护
为安全起见，在门区外或电梯运作中，设定电梯不能开门。
2.WINCC监控画面
要求能够实现对电梯运行状况的实时监控，所需包含的内容有：
1）整个电梯系统当前状态，包含故障、风扇、照明状态指示，以及关键传感器信号状态指示；
2）当前电梯运行方向及所在楼层；
3）当前呼叫情况汇总，包括各楼层呼梯信号、轿厢内选层信号。
3.初赛任务
初赛任务在包含以上两项任务（任务1 & 2）的基础上，还有如下要求：
并联控制
并联运行是两台电梯共享厅外召唤信号，并能够按照预先设定的调配原则自动地调配某台电梯去应答厅外召唤信号。
针对两部电梯实施并联控制，满足常见不同应用场合下电梯的控制策略切换。
4.决赛任务
决赛任务在包含以上两项任务（任务1 & 2）的基础上，还有如下要求：
电梯群控
针对多部多层电梯实施联合控制，满足常见不同应用场合下集群电梯的控制策略切换。
具体来讲，需要考虑三方面因素：
1）乘客平均候梯时间；
2）乘客平均乘梯时间；
3）系统整体能耗。
四、其他
1.正式比赛过程中，如发现并确认赛题存在技术问题时，可经专家组讨论后予以适当的弥补措施。
2.各参赛队对赛题有技术疑问时，可与大赛组委会秘书处沟通，大赛技术组会在不影响公开、公正、公平
原则的基础上予以相应的解释。
3.本样题仅针对上机比赛部分，只为说明竞赛任务的范围与难度水平，各参赛队可依据任务描述开展相关
准备工作。
