SMART PLC, SMART CHOICES7-200 SMART 可编程控制器经济、可靠、易用/s7-200smart西门子公司一直致力于工业自动化最新技术的研发、推广及应用,在过去的160 多年里,为广大的工业客户带来了可靠高效的自动化产品,完善的自动化解决方案,提高了客户的生产效率,增强了客户的市场竞争力。
西门子SIMATIC 控制器系列是一个完整的产品组合,包括从最基本的智能逻辑控制器LOGO!以及 S7 系列高性能可编程控制器,再到基于 PC 的自动化控制系统。
无论多么严苛的要求,它都能根据具体应用需求及预算,灵活组合、定制,并一一满足。
SIMATIC S7-200 SMART 是西门子公司经过大量市场调研,为中国客户量身定制的一款高性价比小型 PLC 产品。
结合西门子 SINAMICS 驱动产品及 SIMATIC 人机界面产品,以 S7-200 SMART 为核心的小型自动化解决方案将为中国客户创造更多的价值。
2CPU SR60/ST60 技术规范 ........................................... 20数字量模块技术规范 .................................................. 22模拟量模块技术规范 .................................................. 24信号板技术规范 ......................................................... 25热电阻模块技术规范 .................................................. 26通用技术规范 ............................................................ 26安装尺寸图 ................................................................ 27订货号说明 ................................................................ 27模块和信号板接线示意图 ........................................... 28订货数据 . (30)产品亮点 ................................................................... 04CPU 模块 ................................................................... 06信号板 ....................................................................... 08网络通信 ................................................................... 09运动控制 ................................................................... 10人性化软件 ................................................................ 12小型自动化解决方案 .................................................. 14技术规范 ................................................................... 16CPU SR20 技术规范 .................................................... 16CPU SR40/ST40/CR40 技术规范 . (18)目录3SIMATIC S7-200 SMART 产品亮点机型丰富,更多选择提供不同类型、I/O 点数丰富的CPU 模块,单体I/O 点数最高可达60点,可满足大部分小型自动化设备的控制需求。
S7-200系列PLC编程器的使用示例Siemens编程器S7-200系列用在中小型设备上的自动系统的控制单元,适用于各行各业,各种场合中的检测,监测及控制。
在这里,和大家一起来讨论S7-200几个使用方面的情况。
1.步进,伺服脉冲定位控制。
在设备的控制系统中,有关运动控制是很重要的,下面我们来看一看西门子S7-200系列PLC怎样来实现这个功能。
首先,确定使用哪个端口来发脉冲,如采用Q0.0发脉冲,则它的控制字为SMB67,脉冲同期为SMW68,脉冲个数存放在SMD72中,下面是控制字节的说明:Q0.0 Q0.1 控制字节说明SM67.0 SM77.0 PTO/PWM更新周期值 0=不更新,1=更新周期值SM67.1 SM77.1 PWM更新脉冲宽度值 0=不更新,1=脉冲宽度值SM67.2 SM77.2 PTO更新脉冲数 0=不更新,1=更新脉冲数SM67.3 SM77.3 PTO/PWM时间基准选择 0=1微秒值,1=1毫秒值SM67.4 SM77.4 PWM更新方法 0=异步更新,1=同步更新SM67.5 SM77.5 PTO操作 0=单段操作,1=多段操作SM67.6 SM77.6 PTO/PWM模式选择 0=选择PTO,1=选择PWMSM67.7 SM77.7 PTO/PWM允许 0=禁止PTO/PWM,1=允许这样根据以上表格,我们得出Q0.0控制字:SMB67为:10000101采用PTO输出,微妙级周期,发脉冲的周期(也就是频率)与脉冲个数都要重新输入。
10000101转化为16进制为85,有了控制字以后,我们来写这一段程序:根据上面这段程序,我们知道了控制字的使用,同时也知道步进电机的脉冲周期与冲个数的存放位置(对Q0.0来说是SMW68与SMD72)。
当然,VW100与VD102内的数据不同的话,步进电机的转速和转动圈数就不一样。
还有一点需要说明得是:M0.0导通---PLC捕捉到上升沿发动脉冲输出后,想停止的话,只须改变端口脉冲的控制字,再启动PLS即可,程序如下:2.高速计数功能。
西门子PLCS7-200高速计数器指令用法高速计数器计数器输入/输出操作数数据类型N常数(0,1,2,3,4或5)字内存范围错误S7-200 CPU指令支持SIMATIC/国际助记符数据范围CPU内存中的指令大小编址内存高速计数器(HSC)指令根据HSC特殊内存位的状态配置和控制高速计数器。
参数N指定高速计数器的号码。
高速计数器最多可配置为十二种不同的操作模式。
每台计数器在功能受支持的位置有专用时钟、方向控制、复原和起始输入。
对于双相计数器,两个时钟均可按最高速度运行。
在正交模式中,您可以选择一倍\(1x)或四倍(4x)的最高计数速率。
所有的计数器按最高速率运行,而不会相互干扰。
注释:CPU 221和CPU 222支持4台高速计数器 (HSC0、HSC3、HSC4、HSC5)CPU 221和CPU 222不支持HSC1和HSC2CPU 224、CPU224XP、CPU 226支持6台高速计数器 (HSC0至HSC5)您可以为每台高速计数器使用一条"高速计数器定义"指令。
文档光盘中"提示与技巧"中的第4条提示和第29条提示提供使用高速计数器的程序。
设置ENO = 0的错误条件:0001 HSC在HDEF之前0005 HSC/PLS同步程序举例LAD FBDSTL NETWORK 1 // 主程序// 首次扫描时,调用SBR_0LD SM0.1CALL SBR_0NETWORK 1 // 子程序0开始// 配置HSC1LD SM0.1 // 首次扫描时MOVB 16#F8 SMB47 // 配置HSC1:// - 启用计数器// - 写入新当前值// - 写入新预设值// - 将初始方向设为向上计数// - 选择现用水平高的起始和复原输入// - 选择4x模式HDEF 1 11 // 将HSC1配置为正交模式,// 具有复原和起始输入功能MOVD +0 SMD48 // 清除HSC1的当前值MOVD +50 SMD52 // 将HSC1预设值设为50ATCH INT_0 13 // HSC1当前值 = 预设值(事件13)// 附加在中断例行程序INT_0上ENI// 全局中断启用HSC 1 // 程序HSC1NETWORK 1 // 中断0开始LD SM0.0MOVD +0 SMD48 // 清除HSC1的当前值MOVB 16#C0 SMB47 // 选择仅写入一个新当前值,// 使HSC1保持启用状态HSC 1 // 程序HSC1另请参阅:识别高速计数器指令HSC向导HDEF指令。

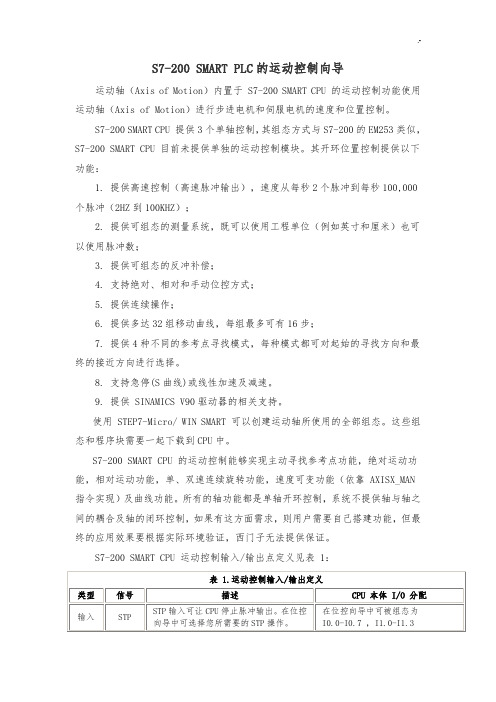

S7-200 SMART PLC的运动控制向导运动轴(Axis of Motion)内置于 S7-200 SMART CPU 的运动控制功能使用运动轴(Axis of Motion)进行步进电机和伺服电机的速度和位置控制。
S7-200 SMART CPU 提供3个单轴控制,其组态方式与S7-200的EM253类似,S7-200 SMART CPU 目前未提供单独的运动控制模块。
其开环位置控制提供以下功能:1.提供高速控制(高速脉冲输出),速度从每秒2个脉冲到每秒100,000个脉冲(2HZ到100KHZ);2.提供可组态的测量系统,既可以使用工程单位(例如英寸和厘米)也可以使用脉冲数;3.提供可组态的反冲补偿;4.支持绝对、相对和手动位控方式;5.提供连续操作;6.提供多达32组移动曲线,每组最多可有16步;7.提供4种不同的参考点寻找模式,每种模式都可对起始的寻找方向和最终的接近方向进行选择。
8.支持急停(S曲线)或线性加速及减速。
9.提供 SINAMICS V90驱动器的相关支持。
使用 STEP7-Micro/ WIN SMART 可以创建运动轴所使用的全部组态。
这些组态和程序块需要一起下载到CPU中。
S7-200 SMART CPU 的运动控制能够实现主动寻找参考点功能,绝对运动功能,相对运动功能,单、双速连续旋转功能,速度可变功能(依靠 AXISX_MAN 指令实现)及曲线功能。
所有的轴功能都是单轴开环控制,系统不提供轴与轴之间的耦合及轴的闭环控制,如果有这方面需求,则用户需要自己搭建功能,但最终的应用效果要根据实际环境验证,西门子无法提供保证。
S7-200 SMART CPU 运动控制输入/输出点定义见表 1:RPS RPS(参考点)输入可为绝对运动操作建立参考点或零点位置。
中的任意一个,但是同一个输入点不能被重复定义LMT+ LMT+和LMT-是运动位置的最大限制。
位控向导中可以组态LMT+和LMT-输入。
S7-200SMART系列PLC参数调整步骤
本文档将介绍S7-200SMART系列PLC参数调整的步骤。
1. 准备工作
在进行参数调整之前,确保已经完成以下准备工作:
- 确认PLC的供电正常;
- 确保PLC与计算机连接稳定;
- 确认已经安装了相应的编程软件。
2. 打开编程软件
启动S7-200SMART系列PLC的编程软件,并建立与PLC的连接。
3. 导入项目
在编程软件中,选择导入项目选项,并选择需要进行参数调整
的项目文件。
4. 进入参数调整界面
在项目中找到参数调整的入口,通常可以在菜单栏或工具栏中
找到,点击该入口进入参数调整界面。
5. 调整参数
在参数调整界面中,根据实际需求调整相应的参数。
不同的参
数调整界面可能会有不同的操作方式,根据界面提供的提示进行操
作即可。
6. 保存参数设置
在完成参数调整后,点击保存按钮将参数设置保存到PLC中。
7. 测试参数效果
在保存参数设置后,进行相应的测试以验证参数的效果。
可以通过输入相应的信号或命令来观察PLC的输出是否符合预期。
8. 调整优化
根据测试结果,如果需要进一步优化参数,可以回到参数调整界面进行再次调整。
9. 保存项目
在调整完成并测试通过后,记得保存整个项目,以备后续使用或备份。
以上为S7-200SMART系列PLC参数调整的步骤,根据实际情况进行相应的调整和操作即可。

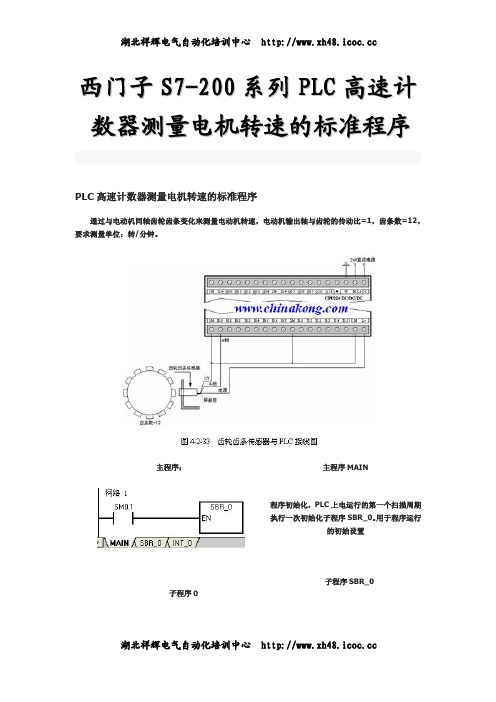

西门子S7-200PLC高速计数器的使用由于西门子S7-200系列PLC高速计数器需要定义才能有效,所以需要注意一些细节。
一、S7-200系列PLC的编程环境有向导可以自动生成高速计数器指令,打开STEP 7 MicroWIN,点击“工具”菜单下的“指令向导”,在弹出的对话框内选择HSC配置高速计数器操作,如下图:点击下一步,弹出选择高数计数器及模式对话框,选择所需要的高数计数器及其模式,如下图:再点击下一步,弹出配置计数器方向及速率的对话框,选择适合的选项。
选择后再点击下一步,弹出配置当前值=预置值中断选择对话框,并可以选择中断步数。
每一步都可以执行一系列动作,根据自己的需要来选择。
点击下一步,弹出配置第一步的对话框,根据自己选择的步数,会出现多个这样的对话框。
各步完成后,点击下一步弹出完成对话框,点击完成,系统自动生成了高速计数器的指令。
二、使用自动生成的指令有些死板,我习惯自己编写程序。
1、首先建立子程序,在子程序内定义高速计数器,如下:主程序内各步执行采用比较指令实现:2、西门子S7-200系列PLC没有高速计数器当前值断电保持功能(不能在系统块断电保持内设置),所以要用编程的方式实现。
例如:采用VD1000作为中间值寄存器,在系统上电时调用定义高速计数器子程序时,将VD1000内的数据传送到高速计数器当前值,如下:在主程序内定义系统第一次上电扫描不传送高速计数器当前值至VD1000,如下:3、在系统块设置VD1000断电保持。
三、西门子S7-200系列PLC高速计数器输入端口选择:根据自己的编码器的PNP、NPN形式,配置PLC的端口高低电平有效,如果是高电平有效,应选择PNP编码器;如果低电平有效,应选择NPN编码器。
高电平有效时,应将输入端口的M接至0V;低电平有效时,应将输入端口的M接至+24V。

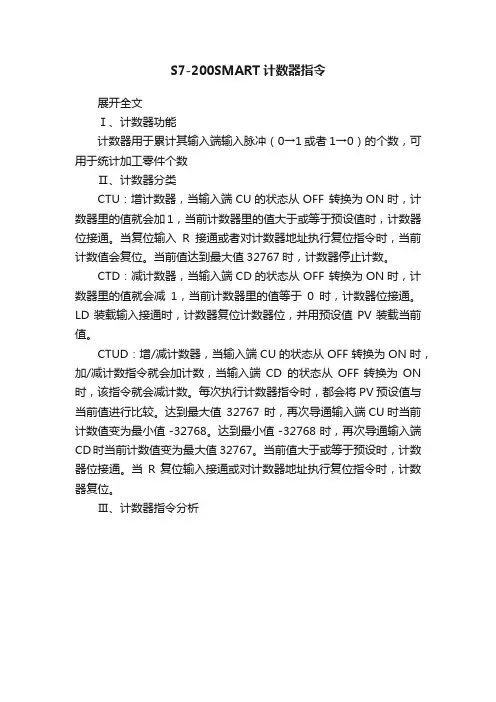

S7-200SMART计数器指令展开全文Ⅰ、计数器功能计数器用于累计其输入端输入脉冲(0→1或者1→0)的个数,可用于统计加工零件个数Ⅱ、计数器分类CTU:增计数器,当输入端CU的状态从OFF 转换为ON时,计数器里的值就会加1,当前计数器里的值大于或等于预设值时,计数器位接通。
当复位输入R接通或者对计数器地址执行复位指令时,当前计数值会复位。
当前值达到最大值32767时,计数器停止计数。
CTD:减计数器,当输入端CD的状态从OFF 转换为ON时,计数器里的值就会减1,当前计数器里的值等于0时,计数器位接通。
LD装载输入接通时,计数器复位计数器位,并用预设值PV装载当前值。
CTUD:增/减计数器,当输入端 CU的状态从 OFF 转换为 ON 时,加/减计数指令就会加计数,当输入端CD的状态从OFF 转换为ON 时,该指令就会减计数。
每次执行计数器指令时,都会将 PV 预设值与当前值进行比较。
达到最大值32767 时,再次导通输入端CU时当前计数值变为最小值 -32768。
达到最小值 -32768 时,再次导通输入端CD时当前计数值变为最大值 32767。
当前值大于或等于预设时,计数器位接通。
当R 复位输入接通或对计数器地址执行复位指令时,计数器复位。
Ⅲ、计数器指令分析1.计数器编号:范围C0~C255;2.CU加计数:有脉冲输入计数器加1,不能直接与能流母线相连;3.CD减计数:有脉冲输入计数器减1,不能直接与能流母线相连;4.R复位:复位计数器的当前值位0;5.PV预设值:范围1~32767;6.CTU/CTD/CTUD计数器类型:增计数、减计数、增减计数。
Ⅳ、案例演示1.增计数器每导通一次I0.0,计数器C0里面的值就会加1,当前值大于或等于预设值PV(10次)时,C0常开导通,线圈Q0.0有输出;导通I0.1,计数器C0里面的值恢复0,C0常开断开,线圈Q0.0没输出。
1.减计数器每导通一次I0.0,计数器C0里面的值就会减1,当前值等于0时,C0常开导通,线圈Q0.0有输出;导通I0.1,计数器会将预设值里面的值(10)放到当前值C0里,C0常开断开,线圈Q0.0没输出。

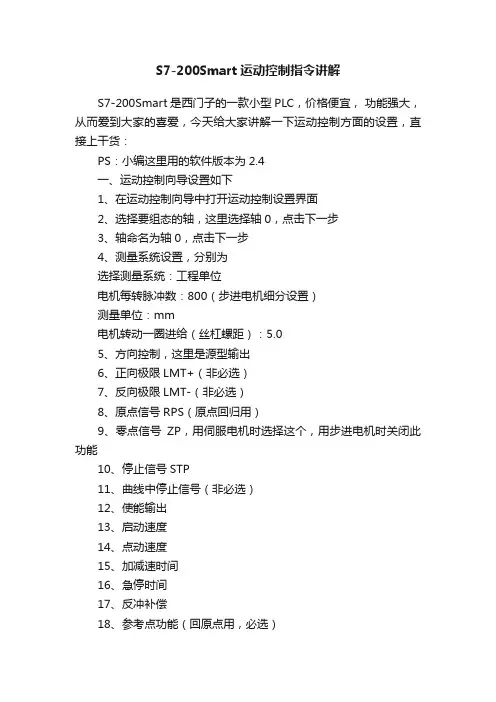

S7-200Smart运动控制指令讲解S7-200Smart是西门子的一款小型PLC,价格便宜,功能强大,从而爱到大家的喜爱,今天给大家讲解一下运动控制方面的设置,直接上干货:PS:小编这里用的软件版本为2.4一、运动控制向导设置如下1、在运动控制向导中打开运动控制设置界面2、选择要组态的轴,这里选择轴0,点击下一步3、轴命名为轴0,点击下一步4、测量系统设置,分别为选择测量系统:工程单位电机每转脉冲数:800(步进电机细分设置)测量单位:mm电机转动一圈进给(丝杠螺距):5.05、方向控制,这里是源型输出6、正向极限LMT+(非必选)7、反向极限LMT-(非必选)8、原点信号RPS(原点回归用)9、零点信号ZP,用伺服电机时选择这个,用步进电机时关闭此功能10、停止信号STP11、曲线中停止信号(非必选)12、使能输出13、启动速度14、点动速度15、加减速时间16、急停时间17、反冲补偿18、参考点功能(回原点用,必选)19、原点回归速度及方向设置20、偏移量设置21、原点回归方式设置,其中3、4项需要ZP点,需伺服电机用,这里我们选122、读取位置,需配合西门子伺服用,不选23、曲线,这里可以添加自定义的运动轨迹24、存储区为系统存储上面参数的地址,注意不要和其它地址冲突,这里选择VD1000开始25、自动生成的了函数,可以根据需要进行选择,这里全选26、IO映设表,前面选择的IO点27、最后一页,选择完成二、设置完成后,了例程中出现如下例程,这里就可以直接调用了。
三、刚才生成的子例程的功能如下,我们逐一进行讲解1、AXISx_CTRL 子例程(控制)启用和初始化运动轴,方法是自动命令运动轴每次 CPU 更改为 RUN 模式时加载组态/曲线表。
在您的项目中只对每条运动轴使用此子例程一次,并确保程序会在每次扫描时调用此子例程。
使用SM0.0(始终开启)作为EN 参数的输入。
2、AXISx_MAN 子例程(手动模式)将运动轴置为手动模式。
