中考物理复习焦耳定律的应用问题专项综合练含详细答案

一、初中物理焦耳定律的应用问题1．以下原理与应用上下对应正确的是（）A．B．C．D．【答案】C【解析】【分析】【详解】A．原理为电磁感应原理；扬声器是利用通电导体在磁场中受力的作用，故A错误；B ．原理为通电导体在磁场中受力的作用；麦克风是利用电磁感应原理，故B 错误；C ．原理为电流的磁效应即电流周围存在磁场；电铃是利用电流的磁效应，使电磁铁吸引衔铁击打铃盖发出声音，故C 正确；D ．原理为电流的热效应，电流做功将电能转化为内能；电风扇是利用电流做功将电能转化为机械能，故D 错误。

故选C 。

2．有一台电动机，额定电压3V ，额定电流1A ，电动机线圈电阻0.5Ω。

这台电动机正常工作1min ，消耗的电能为_______J 。

产生的热量为_______J ，输出的机械能为_______J 。

【答案】180 30 150【解析】【分析】根据=W UIt ，求出消耗的电能；根据 2Q I Rt =求出在1min 内电流产生的热量；消耗的电能减去产生的热量即为电动机获得的机械能。

【详解】[1]这台电动机正常工作，电动机1min 消耗的电能3V 1A 60s 180J W UIt ==⨯⨯=[2]产生的电热221A 0.5Ω60s 30J Q I Rt ==⨯⨯=（）[3]输出的机械能180J 30J 150J W W Q =-=-=机械【点睛】本题考查了电动机产生热量、电功、输出机械能的计算，关键是知道只有在纯电阻电路中电能才完全转化成内能。

3．如图甲所示，为额定电压为 6V 的灯泡 L 的 I -U 图像．如图乙所示的电路，电源电压 12V 不变，R 1 为定值电阻，R 2 为滑动变阻器，闭合开关 S 1，滑片 P 从最右端移动到最左端，电压表示数变化范围为 2V~6V ，则灯泡的额定功率是____W ，R 1 的阻值为_____Ω，滑动变阻器 R 2 两端的最大电压为_____V ，移动滑片 P 使R 2 接入电路的阻值为变阻器最大阻值的 7/15，通电 1min R 2 产生的热量为_____J 。

一、初中物理焦耳定律的应用问题1．以下原理与应用上下对应正确的是（）A．B．C．D．【答案】C【解析】【分析】【详解】A．原理为电磁感应原理；扬声器是利用通电导体在磁场中受力的作用，故A错误；B ．原理为通电导体在磁场中受力的作用；麦克风是利用电磁感应原理，故B 错误；C ．原理为电流的磁效应即电流周围存在磁场；电铃是利用电流的磁效应，使电磁铁吸引衔铁击打铃盖发出声音，故C 正确；D ．原理为电流的热效应，电流做功将电能转化为内能；电风扇是利用电流做功将电能转化为机械能，故D 错误。

故选C 。

2．小明将线圈电阻为4.84Ω的电动机接人220V 的家庭电路中，关闭其它用电器，只让电动机工作时，观察到他家标有2000imp/(kW.h)的电能表3min 内闪烁了100次，则电动机在这段时间内消耗的电能为________kW.h ，电动机线圈产生________J 的热量。

【答案】0.05 41.810⨯ 【解析】 【分析】 【详解】[1]电动机在这段时间内消耗的电能为0100kW h=kW h 0.05kW h 2000n W n =⋅⋅=⋅ [2]根据公式W UIt =可以求出电动机线圈的电流为60.05 3.610J 100A 220V 360s 22W I Ut ⨯⨯===⨯⨯ 电动机线圈产生热量为224100(A) 4.84Ω180s=18000J=1.810J 22Q I Rt ==⨯⨯⨯3．有两个灯泡L 1、L 2，L 1标有“6V 、3W ”字样，L 2没有标记，实验测得L 2的电阻为6Ω。

将L 1、L 2串联接在某一电路中，两灯L 1、L 2均能正常发光（忽略温度对电阻的影响），下列计算结果正确的是（ ） A ．该电路两端的总电压为9V B ．灯L2的额定功率为3WC ．相同时间内，灯L 1、L 2消耗的电能之比W 1﹕W 2=1﹕1D ．相同时间内，灯L 1、L 2产生的热量之比Q 1﹕Q 2=2﹕1 【答案】AD 【解析】 【详解】A ．接入电路后正常发光，则电路中电流113W 0.5A 6VP I U ===， 则L 2两端电压220.5A 6Ω3V U IR ==⨯=，则总电压126V 3V 9V U U U =+=+=总，A 正确；B ．根据题意可知，L 2的功率为()22220.5A 6Ω 1.5W P I R ==⨯=，B 错误；C ．根据WPt =可知，在相同时间内消耗电能之比等于功率之比为2：1，C 错误；D ．灯泡产生的热量等于消耗的电能，因此产生的热量之比为2：1，D 正确。

一、初中物理焦耳定律的应用问题1．a 和b 两个定值电阻的电流与电压的关系如图所示，下列说法正确的是( )A ．将a 和b 串联接入电路中，a 、b 两端的电压之比是1：2B ．将a 和b 串联接入电路中，a,b 消耗的功率之比是2：1C ．将a 和b 并联接人电路中，通过a 、b 的电流之比是1：2D ．将a 和b 并联接入电路中，相同时间内电流通过a 、b 产生的热量之比是4：1【答案】A【解析】【详解】A ．由图可知若将a 和b 串联接入电路中，a 、b 两端的电压之比是1：2，故A 正确；B ．由图可知若将a 和b 串联接入电路中，a 、b 消耗的功率之比为:::2A 1:2a b a b a a P P U I U I U I U I ===故B 错误；C ．由图可知若将a 和b 并联接人电路中，通过a 、b 的电流之比是2：1，故C 错误；D ．由图可知若将a 和b 并联接入电路中，相同时间内电流通过a 、b 产生的热量之比为22:::2:1a b a a b b a b Q Q I R t I R t UI t UI t ===故D 错误。

2．两个发热电阻R 1:R 2=1:4,当它们串联在电路中时，R 1、R 2两端的电压之比U 1:U 2=_____；已知R 1=10Ω,那它们并联在4V 电路中,两个电阻在100s 内产生的热量是_______J ．【答案】1：4 200【解析】【分析】【详解】两电阻串联在电路中时时，电流相等，根据U IR =得，R 1、R 2两端的电压之比：11122214U IR R U IR R ===； 已知110ΩR =，则214410Ω40ΩR R ==⨯=；根据2U Q W tR==得两个电阻在100s内产生的热量为：22221212(4V)(4V)100s100s200J10Ω40ΩU UQ W W t tR R=+=+=⨯+⨯=总．3．如图甲所示，为额定电压为 6V 的灯泡 L 的I-U 图像．如图乙所示的电路，电源电压 12V 不变，R1为定值电阻，R2为滑动变阻器，闭合开关 S1，滑片 P 从最右端移动到最左端，电压表示数变化范围为 2V~6V，则灯泡的额定功率是____W，R1的阻值为_____Ω，滑动变阻器R2两端的最大电压为_____V，移动滑片 P 使R2接入电路的阻值为变阻器最大阻值的7/15，通电 1min R2 产生的热量为_____J。

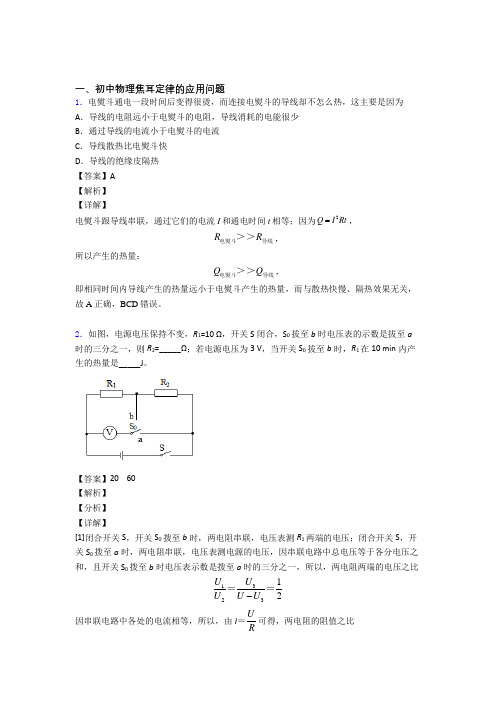

一、初中物理焦耳定律的应用问题1．电熨斗通电一段时间后变得很烫，而连接电熨斗的导线却不怎么热，这主要是因为 A ．导线的电阻远小于电熨斗的电阻，导线消耗的电能很少 B ．通过导线的电流小于电熨斗的电流 C ．导线散热比电熨斗快 D ．导线的绝缘皮隔热 【答案】A 【解析】 【详解】电熨斗跟导线串联，通过它们的电流I 和通电时间t 相等；因为2Q I Rt =，R R 电熨斗导线＞＞，所以产生的热量：Q Q 电熨斗导线＞＞，即相同时间内导线产生的热量远小于电熨斗产生的热量，而与散热快慢、隔热效果无关，故A 正确，BCD 错误。

2．如图，电源电压保持不变，R 1=10 Ω，开关S 闭合，S 0拔至b 时电压表的示数是拔至a 时的三分之一，则R 2=_____Ω；若电源电压为3 V ，当开关S 0拔至b 时，R 1在10 min 内产生的热量是_____J 。

【答案】20 60 【解析】 【分析】 【详解】[1]闭合开关S ，开关S 0拨至b 时，两电阻串联，电压表测R 1两端的电压；闭合开关S ，开关S 0拨至a 时，两电阻串联，电压表测电源的电压，因串联电路中总电压等于各分电压之和，且开关S 0拨至b 时电压表示数是拨至a 时的三分之一，所以，两电阻两端的电压之比312312U U U U U ＝＝- 因串联电路中各处的电流相等，所以，由I ＝UR可得，两电阻的阻值之比11122212U R U I U R U I＝＝＝ 则R 2的阻值R 2＝2R 1＝2×10Ω＝20Ω[2]若电源电压为3V ，当开关S 0拨至b 时，因串联电路中总电阻等于各分电阻之和，所以电路中的电流I ＝123V10Ω20ΩU R R ++＝＝0.1A R 1在10min 内产生的热量Q 1＝I 2R 1t ＝(0.1A)2×10Ω×600s ＝60J3．小刚用如图甲所示电路来探究电流与电压的关系，闭合开关S ，将滑动变阻器的滑片P 从a 端移至b 端，电流表和电压表的示数变化关系如图乙所示，由图象可知定值电阻R 1的阻值是____Ω．实验时，电源电压保持5 V 不变，当滑片P 位于a 端时，由图象可得滑动变阻器消耗的电功率是_____W ．此时，电阻R 1在10 min 内产生的热量为_____J ．【答案】10 0.4 60 【解析】 【分析】 【详解】当P 在b 端时R 2=0Ω，此时电压示数和电流示数最大，且均为R 1的数据，所以R 1的阻值为：R 1=5V=0.5AU I 总=10Ω．当滑动变阻器的滑片移到a 端时，R 2两端电压U 2=U 总-U 1=5V-1V=4V ，由图象知，当R 1的电压是1V 时，电流为0.1A ，根据串联电路的电流处处相等，∴I 2=I 1=0.1A ，∴P 2=U 2I 2=4V×0.1A=0.4W ，Q 1=W 1=U 1It=1V×0.1A×600s=60J 。

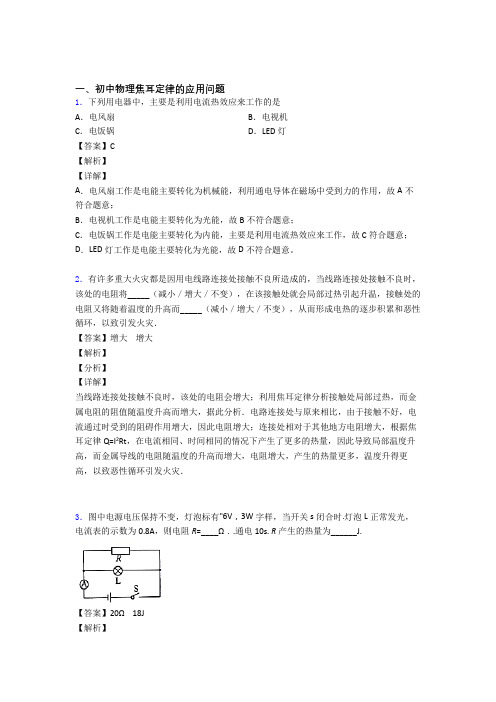

一、初中物理焦耳定律的应用问题1．下列用电器中，主要是利用电流热效应来工作的是A．电风扇B．电视机C．电饭锅D．LED灯【答案】C【解析】【详解】A．电风扇工作是电能主要转化为机械能，利用通电导体在磁场中受到力的作用，故A不符合题意；B．电视机工作是电能主要转化为光能，故B不符合题意；C．电饭锅工作是电能主要转化为内能，主要是利用电流热效应来工作，故C符合题意；D．LED灯工作是电能主要转化为光能，故D不符合题意。

2．有许多重大火灾都是因用电线路连接处接触不良所造成的，当线路连接处接触不良时，该处的电阻将_____（减小／增大／不变），在该接触处就会局部过热引起升温，接触处的电阻又将随着温度的升高而_____（减小／增大／不变），从而形成电热的逐步积累和恶性循环，以致引发火灾．【答案】增大增大【解析】【分析】【详解】当线路连接处接触不良时，该处的电阻会增大；利用焦耳定律分析接触处局部过热，而金属电阻的阻值随温度升高而增大，据此分析．电路连接处与原来相比，由于接触不好，电流通过时受到的阻碍作用增大，因此电阻增大；连接处相对于其他地方电阻增大，根据焦耳定律Q=I2Rt，在电流相同、时间相同的情况下产生了更多的热量，因此导致局部温度升高，而金属导线的电阻随温度的升高而增大，电阻增大，产生的热量更多，温度升得更高，以致恶性循环引发火灾．3．图中电源电压保持不变，灯泡标有"6V，3W字样，当开关s闭合时.灯泡L正常发光，电流表的示数为0.8A，则电阻R=____Ω．.通电10s. R产生的热量为______J.【答案】20Ω 18J【解析】【详解】当闭合开关S时，灯L正常发光，说明电源电压为U=6V，电流表测的是总电流，则I=0．8A，由P=UI可知，灯泡中的电流：I L =P额/U额=3W/6V=0.5A，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:I R=I-I L =0.8A-0.5A=0.3A，由I=U/R得,电阻:R=U/I R=6V/0．3A=20Ω；通电1min电阻R产生的热量：Q=W=UI R t=6V×0．3A×10s=18J。

一、初中物理焦耳定律的应用问题1．在家庭电路中，导线相互连接处往往比别处更容易发热,甚至引起火灾，原因是连接处（ ）A ．电流比别处大，产生的热量多B ．电流比别处小，产生的热量多C ．电阻比别处小，产生的热量多D ．电阻比别处大，产生的热量多【答案】D【解析】【分析】由焦耳定律知道，电流通过导体产生的热量跟电流的平方、电阻大小和通电时间成正比。

导线相互连接处因为接触不良，易造成电阻变大，因为导线连接处与其他导线串联在电路中，通电时间是相同的，由焦耳定律可知电阻大的产生的热量越多，据此分析。

【详解】在家庭电路中，导线相互连接处因接触不良，该处的电阻较大，在电流、通电时间相同时，产生的热量较多，往往比别处更容易发热，甚至引起火灾。

故选D 。

2．如图，电源电压保持不变，R 1=10 Ω，开关S 闭合，S 0拔至b 时电压表的示数是拔至a 时的三分之一，则R 2=_____Ω；若电源电压为3 V ，当开关S 0拔至b 时，R 1在10 min 内产生的热量是_____J 。

【答案】20 60【解析】【分析】【详解】[1]闭合开关S ，开关S 0拨至b 时，两电阻串联，电压表测R 1两端的电压；闭合开关S ，开关S 0拨至a 时，两电阻串联，电压表测电源的电压，因串联电路中总电压等于各分电压之和，且开关S 0拨至b 时电压表示数是拨至a 时的三分之一，所以，两电阻两端的电压之比312312U U U U U ＝＝因串联电路中各处的电流相等，所以，由I＝UR可得，两电阻的阻值之比11122212UR UIUR UI＝＝＝则R2的阻值R2＝2R1＝2×10Ω＝20Ω[2]若电源电压为3V，当开关S0拨至b时，因串联电路中总电阻等于各分电阻之和，所以电路中的电流I＝123V10Ω20ΩUR R++＝＝0.1AR1在10min内产生的热量Q1＝I2R1t＝(0.1A)2×10Ω×600s＝60J3．图中电源电压保持不变，灯泡标有"6V，3W字样，当开关s闭合时.灯泡L正常发光，电流表的示数为0.8A，则电阻R=____Ω．.通电10s. R产生的热量为______J.【答案】20Ω 18J【解析】【分析】【详解】当闭合开关S时，灯L正常发光，说明电源电压为U=6V，电流表测的是总电流，则I=0．8A，由P=UI可知，灯泡中的电流：I L =P额/U额=3W/6V=0.5A，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:I R=I-I L =0.8A-0.5A=0.3A，由I=U/R得,电阻:R=U/I R=6V/0．3A=20Ω；通电1min电阻R产生的热量：Q=W=UI R t=6V×0．3A×10s=18J。

一、初中物理焦耳定律的应用问题1．如图所示是研究焦耳定律实验装置中的部分电路．两瓶中的电阻丝是串联的，甲电阻丝的阻值小于乙电阻丝的阻值．比较通电后两根电阻丝两端的电压U 甲、U 乙．以及它们在相同时间内产生的热量Q 甲、Q 乙，以下关系式中正确的是 ( )A ．U 甲= U 乙，Q 甲= Q 乙B ．U 甲< U 乙，Q 甲> Q 乙C ．U 甲< U 乙，Q 甲< Q 乙D ．U 甲>U 乙，Q 甲< Q【答案】C 【解析】 【详解】由于两电阻丝串联，流过它们的电流I 相等，通电时间t 相等，由题意知：R R <甲乙，由U =IR 知：U U <甲乙；由焦耳定律Q =I 2Rt 知：Q Q <甲乙；故选C 。

2．有许多重大火灾都是因用电线路连接处接触不良所造成的，当线路连接处接触不良时，该处的电阻将_____（减小／增大／不变），在该接触处就会局部过热引起升温，接触处的电阻又将随着温度的升高而_____（减小／增大／不变），从而形成电热的逐步积累和恶性循环，以致引发火灾． 【答案】增大 增大 【解析】 【分析】 【详解】当线路连接处接触不良时，该处的电阻会增大；利用焦耳定律分析接触处局部过热，而金属电阻的阻值随温度升高而增大，据此分析．电路连接处与原来相比，由于接触不好，电流通过时受到的阻碍作用增大，因此电阻增大；连接处相对于其他地方电阻增大，根据焦耳定律Q=I 2Rt ，在电流相同、时间相同的情况下产生了更多的热量，因此导致局部温度升高，而金属导线的电阻随温度的升高而增大，电阻增大，产生的热量更多，温度升得更高，以致恶性循环引发火灾．3．图中电源电压保持不变，灯泡标有"6V ，3W 字样，当开关s 闭合时.灯泡L 正常发光，电流表的示数为0.8A ，则电阻R =____Ω．.通电10s. R 产生的热量为______J.【答案】20Ω 18J【解析】【分析】【详解】当闭合开关S时，灯L正常发光，说明电源电压为U=6V，电流表测的是总电流，则I=0．8A，由P=UI可知，灯泡中的电流：I L =P额/U额=3W/6V=0.5A，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:I R=I-I L =0.8A-0.5A=0.3A，由I=U/R得,电阻:R=U/I R=6V/0．3A=20Ω；通电1min电阻R产生的热量：Q=W=UI R t=6V×0．3A×10s=18J。

中考物理复习《焦耳定律的综合计算》专项提升训练(附答案）学校:___________班级：___________姓名：___________考号：___________ 1．如图所示电路中，定值电阻1R 的阻值为30Ω，2R 的阻值为20Ω，当开关1S 闭合、2S 断开时，电流表读数为0.2A 。

求： （1）电源电压；（2）当开关都闭合，通电100s ，电流通过2R 产生的热量？2．如图所示，这是有加热和保温两挡的电热器工作电路图，电源电压U ＝220V 。

发热体由R 1和R 2两个电热丝（阻值均不变）构成，其保温功率为220W ；开关S 1、S 2闭合时，通过电热丝R 2的电流为5A 。

求：（1）处于保温挡时通过电热器的电流；（2）开关S 1、S 2闭合时，电热丝R 2在5min 内产生的热量；（3）电热器处于加热挡时正常工作0.5h 消耗的电能。

3．如图所示的电路中，电源两端电压U保持不变．当只闭合开关S1时，电压表的示数为U1，电流表的示数I1为1A，电阻R1消耗的电功率P1为4W，电阻R2消耗的电功率为P2．当开关S1、S2都闭合时，电压表的示数为U2，电流表的示数为I2，电阻R2消耗的电功率为P2′，已知P2:P2′=1:4，U1:U2=2:1。

求：（1）电流表的示数I2为多少安？（2）电源两端的电压U为多少伏？（3）当开关S1、S2都闭合时，通电5min，电阻R2产生的热量为多少焦？4．如图所示的电路中，电阻R1的阻值为20Ω，R2是定值电阻，闭合开关，电流表A1和A2的示数分别是0.3A和0.8A，求：(1)R2的阻值；(2)1min内R2产生的热量。

5．某不锈钢内胆电热水壶具有有加热和保温功能，其铭牌如图甲所示，工作原理如图乙所示。

虚线框内的加热电路由两个加热电阻组成，其中R0是定值电阻，R′是最大阻值为840Ω的可变电阻（调温开关），通过调节R′可以改变电热水壶的功率。

求：(1)R0的阻值；(2)在额定电压下工作，该电热水壶保温时的最小功率；(3)电热水壶每秒钟向外散失的的热量Q跟电热水壶表面温度与环境温度的温差关系如图丙所示（壶内水温跟水壶表面温度一致）。

一、初中物理焦耳定律的应用问题1．如图所示的用电器中，利用电流热效应工作的是（）A．电视机B．电暖气C．电风扇D．计算器【答案】B【解析】【详解】A．通电后，电视机是把电能转化为电视机影像的光能和喇叭的声能，不是利用电流热效应工作，A项不合题意；B．通电后，电暖气是把电能转化为内能，这是利用电流热效应工作，选项B符合题意；C．通电后，电风扇是把电能转化为扇叶的动能，不是利用电流热效应工作，C项不合题意；D．通电后，计算器是把电能转化为显示屏上的光能和喇叭的声能，不是利用电流热效应工作，D项不合题意。

2．图中电源电压保持不变，灯泡标有"6V，3W字样，当开关s闭合时.灯泡L正常发光，电流表的示数为0.8A，则电阻R=____Ω．.通电10s. R产生的热量为______J.【答案】20Ω 18J【解析】【分析】【详解】当闭合开关S 时，灯L 正常发光，说明电源电压为U =6V ，电流表测的是总电流，则I =0．8A ，由P =UI 可知，灯泡中的电流：I L =P 额/U 额=3W/6V=0.5A ，根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:I R =I-I L =0.8A-0.5A=0.3A ，由I =U/R 得,电阻:R =U /I R =6V/0．3A=20Ω；通电1min 电阻R 产生的热量：Q =W =UI R t =6V×0．3A×10s=18J 。

3．如图所示，灯泡L 上标有“6 V 6 W”字样(不计灯丝电阻的变化)。

电源电压6 V 且保持不变。

定值电阻40ΩR =。

只闭合开关S 1和S 3，电阻R 在100 s 产生的热量是________J ；电路在工作状态下整个电路消耗的最小功率是________W 。

【答案】90 0.78【解析】【详解】[1]只闭合开关1S 和3S ，定值电阻R 和灯泡L 并联接在电路中，定值电阻R 两端的电压R 6V U U ==那么电阻R 在100 s 产生的热量是()22R 6V 100s 90J 40ΩU Q t R =⋅=⨯= [2]电路在工作状态下整个电路消耗的功率最小，根据2U P R=可知，要求总电阻最大；灯泡L 的电阻是()22L L L 6V 6Ω6W U R P === 当电阻R 与灯泡L 串联在电路中时，此时电路中的电阻最大，只需要闭合开关S 2，这种情况下电路消耗的最小功率是()222L 6V 0.78W 40Ω6ΩU U P R R R ===≈++总4．电动机是将电能转化成机械能的机器，但由于线圈内部有电阻，所以同时还有一部分电能转化成内能。
