一种开关电源模块尖峰吸收电路(西京实用新型)
- 格式:doc
- 大小:37.50 KB
- 文档页数:8
开关电源尖峰吸收电路随着电子技术的不断发展,开关电源已经成为了电子设备中不可或缺的组成部分。
然而,开关电源在工作过程中会产生尖峰电压,这些电压会对电子设备的正常工作产生很大的影响,甚至会导致设备的损坏。
因此,如何有效地解决开关电源尖峰电压问题成为了电子工程师们需要思考的问题。
开关电源尖峰电压的产生原因在开关电源工作的过程中,由于电感和电容的存在,开关管在关断瞬间会产生反向电压,这种反向电压会形成一个尖峰电压。
同时,当负载突然断开时,电容会产生电压反向跳变,也会形成一个尖峰电压。
这些尖峰电压会对电子设备产生很大的影响,甚至可能导致设备的损坏。
开关电源尖峰吸收电路的作用为了解决开关电源尖峰电压的问题,电子工程师们提出了尖峰吸收电路的概念。
尖峰吸收电路是一种能够吸收开关电源产生的尖峰电压的电路,可以保护电子设备的正常工作,提高设备的可靠性。
尖峰吸收电路的主要作用如下:1.吸收尖峰电压:尖峰吸收电路能够有效地吸收开关电源产生的尖峰电压,避免这些电压对电子设备的损坏。
2.保护电子设备:尖峰吸收电路能够保护电子设备的正常工作,提高设备的可靠性。
3.提高开关电源效率:尖峰吸收电路能够减少开关电源产生的损耗,提高开关电源的效率。
尖峰吸收电路的实现方法尖峰吸收电路的实现方法有很多种,下面介绍几种常用的方法: 1.电感吸收电路:电感吸收电路是一种常见的尖峰吸收电路,主要由一个电感和一个二极管组成。
当开关管关断时,电感会产生一个反向电压,这个反向电压会被二极管导通,从而吸收尖峰电压。
2.电容吸收电路:电容吸收电路也是一种常见的尖峰吸收电路,主要由一个电容和一个二极管组成。
当负载突然断开时,电容会产生一个反向跳变,这个反向跳变会被二极管导通,从而吸收尖峰电压。
3.瞬变抑制器:瞬变抑制器是一种专门用来抑制瞬态电压的电路,可以有效地解决开关电源尖峰电压的问题。
瞬变抑制器主要由一个电容和一个电阻组成,可以将尖峰电压转化为热能。
大功率电源尖端吸收电路在高功率电子系统中,尖峰电压和电流瞬变会对设备造成严重损坏,缩短其寿命,甚至导致系统故障。
因此,采用尖端吸收电路至关重要,以保护敏感组件免受这些有害瞬变的影响。
尖端吸收电路的工作原理尖端吸收电路通过提供一条低阻抗路径来吸收并耗散过量能量,从而保护敏感组件。
当发生电压或电流瞬变时,吸收电路会将能量转移到一个电容器或其他储能元件中。
该元件存储能量,直到瞬变消退,然后再释放该能量。
常见的尖端吸收电路拓扑有多种类型的尖端吸收电路拓扑可用于不同应用。
以下是两种最常见的拓扑:齐纳二极管吸收电路:这种电路利用齐纳二极管的非线性特性,当电压超过齐纳电压时,齐纳二极管将导通,提供一条低阻抗路径来吸收过量能量。
压敏电阻吸收电路:这种电路使用压敏电阻(MOV),其电阻随电压的增加而降低。
当发生瞬变时,压敏电阻会导通,提供一条低阻抗路径,类似于齐纳二极管吸收电路。
选择尖端吸收电路选择合适的尖端吸收电路时,需要考虑以下因素:承受电压:吸收电路必须能够承受预期的电压瞬变。
吸收能量:吸收电路必须能够吸收并耗散预期的能量瞬变。
响应时间:吸收电路必须能够快速响应瞬变,以防止损坏敏感组件。
成本:吸收电路的成本应与系统的整体成本相平衡。
应用尖端吸收电路广泛应用于各种高功率电子系统中,包括:电源供应器电机驱动器照明系统电信设备好处采用尖端吸收电路的好处包括:保护敏感组件免受电压和电流瞬变的影响延长设备寿命提高系统可靠性减少维护成本设计注意事项在设计尖端吸收电路时,需要考虑以下注意事项:元件的选择:吸收电路中使用的元件应根据其额定承受电压、吸收能量和响应时间的要求进行选择。
布局:吸收电路应布置在靠近需要保护的敏感组件的位置。
散热:吸收瞬变能量时,吸收电路中的元件可能会发热,因此需要考虑散热措施。
测试:在将尖端吸收电路纳入系统之前,应进行全面测试,以确保其正常工作。
尖峰电压吸收电路尖峰电压吸收电路是一种用于保护电气设备的电路,它可以有效地吸收电路中的尖峰电压,避免对设备的损坏。
本文将从尖峰电压的产生原因、尖峰电压吸收电路的工作原理和常见的尖峰电压吸收电路的应用等方面进行介绍。
尖峰电压是电路中突然出现的高电压脉冲信号,通常是由电气设备的开关操作、电源干扰或雷电等外界因素引起的。
这些尖峰电压会对电路中的元器件和设备产生损坏甚至破坏的影响。
为了保护设备的正常运行,尖峰电压吸收电路应运而生。
尖峰电压吸收电路的工作原理是通过引入吸收元件,将尖峰电压导向地,从而减小对设备的影响。
常见的吸收元件有二极管、金属氧化物半导体场效应管(Metal Oxide Semiconductor Field Effect Transistor,简称MOSFET)和气体放电管(Gas Discharge Tube,简称GDT)等。
这些吸收元件在电路中起到一个开关的作用,当电路中出现尖峰电压时,吸收元件会迅速导通,将尖峰电压引向地,从而保护设备不受损坏。
尖峰电压吸收电路的应用十分广泛。
在家庭电器中,常见的电视、冰箱、洗衣机等设备都会使用尖峰电压吸收电路,以保护设备的正常运行。
在工业领域,尖峰电压吸收电路也被广泛应用于电力系统、通信设备以及工厂自动化等领域,以保护设备的安全运行。
除了常见的吸收元件外,尖峰电压吸收电路还可以根据不同的需求进行设计。
例如,可以通过串联多个吸收元件来增强电路的吸收能力;还可以通过添加电阻、电感等元件来对尖峰电压进行滤波和调节。
此外,尖峰电压吸收电路还可以与其他保护电路结合使用,如过流保护电路、过压保护电路等,以提高整个电路的安全性和稳定性。
尖峰电压吸收电路的设计和应用需要考虑多个因素。
首先,需要了解电路中可能出现的尖峰电压的幅值和频率,以选择合适的吸收元件。
其次,需要根据设备的特性和工作环境来确定吸收电路的参数和布局。
最后,还需要进行严格的测试和验证,确保吸收电路能够正常工作,并有效地保护设备。
开关电源次级整流尖峰吸收电路
开关电源次级整流尖峰吸收电路
开关电源次级整流电路是电源开关管切换时,产生的电感电流不能立
即断开,造成电能大量反冲回开关管,可能损坏开关管,甚至烧毁开
关管。
解决这个问题的电路是尖峰吸收电路,可以把反冲电能吸收掉,保护开关管。
尖峰吸收电路是由一个大电容和一个小电感组成的电路。
当电源开关
管打开时,电容充电,电感上的电流开始增加,到达峰值时,开关管
发生反相变化,电感上的电流不能立即消失,此时,电容所存储的电
荷会通过电感放电来保护开关管,吸收大部分的反冲电流并把它们存
储在电容器中。
当开关管再次导通,储存的电荷会在电感电流转向时
释放,将电感的电流平滑的恢复到原来的状态。
在实际应用中,尖峰吸收电路的选择很重要。
过小的输入电容会导致
电容电压过高,因此可能会损坏开关管,而过大的电容会延长开关时间,影响电源效率。
此外,过小的电感可能会导致整流峰值电流过大,损坏开关管。
因此,在选择电容和电感时,应该根据电源的工作状态
和开关管的参数进行合理的选型。
恰当的设计能够帮助抵抗电源电压
浪涌、电感电流峰值和开关管的功率,从而保护开关电源。
总之,开关电源次级整流尖峰吸收电路是一种保护开关管的电路。
通过正确的选择电感和电容,可以吸收反冲电流,防止开关管损坏。
这对于开关电源的正常工作来说是非常重要的。
大功率开关电源尖峰吸收
大功率开关电源在工作过程中会产生尖峰吸收的现象。
这主要
是由于开关电源中的开关管在开关过程中产生的开关失调、电感元
件的能量储存和释放等原因所致。
首先,开关电源中的开关管在开关过程中会产生开关失调,即
在开关过程中会有瞬时的过电压和过电流现象,导致电源输入端产
生尖峰电压和尖峰电流。
这些尖峰信号会对电源系统产生影响,甚
至损坏电源系统中的元器件。
其次,电感元件在工作过程中会储存和释放能量,这也会导致
尖峰吸收现象的产生。
当开关管切换导通或关断时,电感元件会释
放能量,产生反向电压,导致尖峰电压的产生。
这些尖峰信号同样
会对电源系统产生不利影响。
为了解决大功率开关电源的尖峰吸收问题,可以采取以下措施:
1. 使用反向并联二极管,在开关管的并联电路中加入反向二极管,可以有效地吸收开关管断开时产生的反向电压,减小尖峰电压
的幅值,保护电源系统。
2. 采用滤波电路,在电源系统中加入合适的滤波电路,可以滤
除尖峰信号,减小尖峰吸收的影响。
3. 优化开关管驱动电路,合理设计开关管的驱动电路,控制开
关管的开关速度,减小开关失调产生的尖峰信号。
综上所述,大功率开关电源在工作过程中会产生尖峰吸收现象,主要是由于开关管的开关失调和电感元件的能量储存释放等原因所致。
针对这一问题,可以采取反向并联二极管、滤波电路和优化开
关管驱动电路等措施来减小尖峰吸收的影响,保护电源系统的稳定
工作。

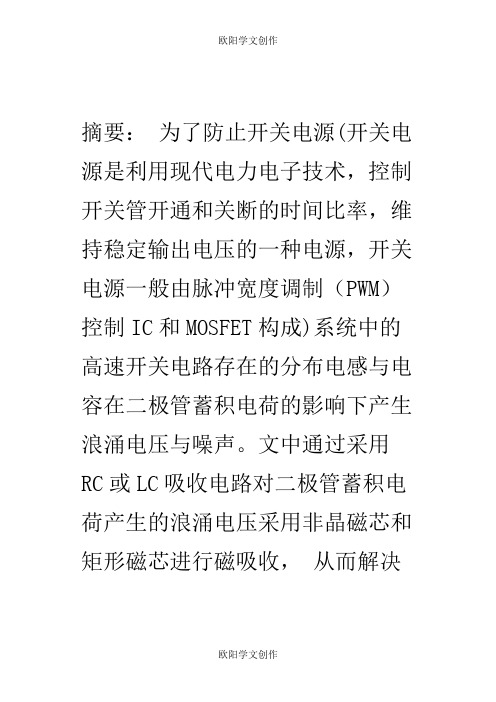

摘要:为了防止开关电源(开关电源是利用现代电力电子技术,控制开关管开通和关断的时间比率,维持稳定输出电压的一种电源,开关电源一般由脉冲宽度调制(PWM)控制IC和MOSFET构成)系统中的高速开关电路存在的分布电感与电容在二极管蓄积电荷的影响下产生浪涌电压与噪声。
文中通过采用RC或LC吸收电路对二极管蓄积电荷产生的浪涌电压采用非晶磁芯和矩形磁芯进行磁吸收,从而解决了开关电源浪涌电流的产生以及抑制问题。
欧阳学文0 引言开关电源的主元件大都有寄生电感与电容,寄生电容Cp一般都与开关元件或二极管并联,而寄生电感L通常与其串联。
由于这些寄生电容与电感的作用,开关元件在通断工作时,往往会产生较大的电压浪涌与电流浪涌。
开关的通断与二极管反向恢复时都要产生较大电流浪涌与电压浪涌。
而抑制开关接通时电流浪涌的最有效方法是采用零电压开关电路。
另一方面,开关断开的电压浪涌与二极管反向恢复的电压浪涌可能会损坏半导体元件,同时也是产生噪声的原因。
为此,开关断开时,就需要采用吸收电路。
二极管反向恢复时,电压浪涌产生机理与开关断开时相同,因此,这种吸收电路也适用于二极管电路。
本文介绍了RC、RCD、LC等吸收电路,这些吸收电路的基本工作原理就是在开关断开时为开关提供旁路,以吸收蓄积在寄生电感中的能量,并使开关电压被钳位,从而抑制浪涌电流。
1 RC吸收电路图1所示是一个RC吸收网络的电路图。
它是电阻Rs 与电容Cs串联的一种电路,同时与开关并联连接的结构。
若开关断开,蓄积在寄生电感中的能量对开关的寄生电容充电的同时,也会通过吸收电阻对吸收电容充电。
这样,由于吸收电阻的作用,其阻抗将变大,那么,吸收电容也就等效地增加了开关的并联电容的容量,从而抑制开关断开的电压浪涌。
而在开关接通时,吸收电容又通过开关放电,此时,其放电电流将被吸收电阻所限制。
图1 RC吸收网络电路。
2 RCD吸收电路本文给出的RCD吸收电路如图2所示,它由电阻Rs、电容Cs和二极管VDs构成,其中电阻Rs也可以与二极管VDs并联连接。
尖峰吸收电路首先,尖峰吸收电路是一种重要的电路,它可以有效地降低电路受到的电磁兼容(EMC)干扰。
它可以阻止外部电磁场辐射对信号系统的影响,从而保护信号系统的稳定性。
随着电子设备的普及,尖峰吸收电路在电子设备中的使用非常广泛,包括计算机、家用电器、工业设备等等。
尖峰吸收电路的原理是在接收到外部电磁场辐射时,利用金属或其他材料作为屏蔽层,将外部的辐射能量转换为热能而吸收,从而防止电路被外部电磁场辐射所干扰。
尖峰吸收电路的设计是非常复杂的,在设计时,需要考虑不同的因素,如阻抗频率的选择,结构的设计等。
尖峰吸收电路的组件有多种,包括线圈、电容、低通滤波器和高通滤波器等。
线圈具有较低的阻抗,能有效地转换电能,从而降低电路受到的电磁兼容(EMC)干扰。
电容能存储能量,并在电路受到外部电磁场辐射时释放能量,从而抑制外部辐射能量对电路的干扰。
滤波器则能有效地抑制外部辐射波形落入电路内部,从而保护信号系统的稳定性。
此外,在设计尖峰吸收电路时,除了上述组件外,还需要选择合适的材料来进行屏蔽,以及选择合适的屏蔽形式,如罩体结构、夹板结构和插板结构等。
尖峰吸收电路具有高效率,结构简单,维护方便等优点,非常适合应用在电子设备中。
但是,它也有一些缺点,如驱动能力弱,屏蔽效率低等。
因此,在设计尖峰吸收电路时,要考虑到这些缺点,采取相应的措施。
总之,尖峰吸收电路是一种重要的电路,它可以有效地降低电路受到的电磁兼容(EMC)干扰,保护信号系统的稳定性。
设计尖峰吸收电路时,除了上述组件外,还需要选择合适的材料及屏蔽形式,注意考虑到它的缺点,采取相应的措施。
因此,尖峰吸收电路在电子设备中的使用是一种非常受欢迎的方式。
反激式开关电源尖峰吸收电路反激式开关电源,听起来挺高大上的样子,其实就是我们日常生活中电源的小英雄。
它就像你最好的朋友,默默无闻地在背后支撑着你。
想象一下,早上起床,手机一充电,电源就开始发挥它的魔力了。
可是在这个过程中,电源里面的尖峰吸收电路就像一个精明的保镖,负责保护你的电子设备,避免那些讨厌的电压尖峰。
说到尖峰,这可不是普通的尖峰,而是那种让人心惊肉跳的高电压波动,稍不留神就可能把你的设备搞得一团糟。
尖峰吸收电路到底是怎么回事呢?它就是一个能量的调节器,聪明地把多余的电压“消化”掉。
就像吃饭时,盘子里的菜多得吃不完,怎么处理呢?没错,剩下的就得找个地方放着。
尖峰吸收电路就是用来“放菜”的,它把那些突如其来的高压信号吸收掉,防止电源和负载之间出现“争吵”。
要知道,电子元器件可脆弱了,稍微一来劲,可能就会“罢工”,让人苦不堪言。
在反激式开关电源的世界里,尖峰吸收电路的重要性可不是说说而已。
想象一下,如果没有这个电路,电源可能会像个火山,随时喷发出惊人的电压,设备一旦遭遇,后果不堪设想。
就像驾车没有刹车,想想看,真是个大麻烦。
于是,尖峰吸收电路就像一位老练的司机,稳稳地把控着整个过程,让电流畅通无阻,确保你的设备安全无忧。
这个电路到底是如何工作的呢?我们可以把它想象成一个无形的保护罩。
当电压超过一定限度时,尖峰吸收电路就像打了个激灵,立马启动。
它会迅速把多余的电压“引导”到安全的地方,甚至能把它转换成热能,轻松化解这场“电压危机”。
就这样,尖峰吸收电路成为了反激式开关电源中的“安保大队”,确保万无一失。
还有一个有趣的地方,尖峰吸收电路通常会用到一些元件,比如电阻和电容。
你想啊,就像我们的身体需要营养,电子设备也需要合适的“营养剂”。
电阻就像是调味品,适当地控制电流的流动,而电容则是一个能量存储器,随时准备着应对突发的电压。
这种搭配,简直是天作之合,让反激式开关电源能够稳定工作。
尖峰吸收电路在反激式开关电源里,真的是个“藏得很深”的角色。
开关电源尖峰吸收电路原理1. 引言嘿,大家好!今天我们聊聊一个虽然听上去很高大上的话题——开关电源的尖峰吸收电路。
你可能在想:“这是什么神奇的东西?跟我有什么关系?”别急,慢慢听我说。
就像每一杯咖啡都有它的调味剂,开关电源也需要一些特别的“佐料”来保证它工作得顺顺利利,不出岔子。
2. 开关电源的基本概念2.1 什么是开关电源?开关电源其实就是一个把直流电和交流电玩得很溜的电源装置。
它通过开关(对,就是那种咔嚓咔嚓的开关)来控制电流的流动,简单来说,就是它像个开关小能手,能高效地调节电压,省电又环保!想象一下,早上你按下咖啡机的开关,立刻就能喝到香浓的咖啡,这个过程其实就有点像开关电源在干的事儿。
2.2 开关电源的优势说到优势,这家伙可真是个多面手。
比起传统电源,开关电源轻巧灵活,功耗低,不仅体积小,而且散热好,简直是现代科技的宠儿!如果把电源比作一个家里的厨师,那开关电源就是那个能随叫随到、又快又好的大厨,简直让人爱不释手。
3. 尖峰吸收电路的必要性3.1 为什么需要尖峰吸收电路?好啦,话说回来,我们今天的重点是尖峰吸收电路。
那这玩意儿为什么这么重要呢?简单来说,开关电源在工作时,有时候会出现一些“尖峰电压”,就像是你在公交车上遇到一个大坑,瞬间被抛起,那种“飞”的感觉可不是谁都能承受的!如果不及时吸收这些尖峰,电源可能会受到损害,简直是自掘坟墓啊。
3.2 尖峰吸收电路的作用尖峰吸收电路的任务就是及时“捉住”这些尖峰,避免它们对电源造成伤害。
这就像是给电源装上一个“安全带”,保证它在“颠簸”的时候不会受伤。
这样一来,开关电源就能更稳定地运行,像一台经过调试的赛车,在赛道上飞驰而过,速度与安全兼得!4. 尖峰吸收电路的构成4.1 常见的元件尖峰吸收电路一般由几个关键的元件构成,比如电容、电阻、二极管等。
这些元件就像是一群默契十足的小伙伴,各司其职,相互配合。
电容负责储存电能,电阻控制电流,二极管则像是一个开关,帮助电流朝着正确的方向流动。
尖峰吸收电路Document number:NOCG-YUNOO-BUYTT-UU986-1986UT摘要:为了防止(是利用现代电力技术,管开通和关断的时间比率,维持稳定输出电压的一种电源,开关电源一般由脉冲宽度调制(PWM)和构成)系统中的存在的分布与电容在蓄积电荷的影响下产生浪涌电压与噪声。
文中通过采用RC或LC吸收电路对二极管蓄积电荷产生的浪涌电压采用非晶和矩形磁芯进行磁吸收,从而解决了开关电源浪涌电流的产生以及抑制问题。
0引言开关电源的主元件大都有寄生电感与电容,寄生电容Cp一般都与或二极管并联,而寄生电感L 通常与其串联。
由于这些寄生电容与电感的作用,开关元件在通断工作时,往往会产生较大的电压浪涌与电流浪涌。
开关的通断与二极管反向恢复时都要产生较大电流浪涌与电压浪涌。
而抑制开关接通时电流浪涌的最有效方法是采用零电压开关电路。
另一方面,开关断开的电压浪涌与二极管反向恢复的电压浪涌可能会损坏半导体元件,同时也是产生噪声的原因。
为此,开关断开时,就需要采用吸收电路。
二极管反向恢复时,电压浪涌产生机理与开关断开时相同,因此,这种吸收电路也适用于二极管电路。
本文介绍了RC、RCD、LC等吸收电路,这些吸收电路的基本工作原理就是在开关断开时为开关提供旁路,以吸收蓄积在寄生电感中的能量,并使开关电压被钳位,从而抑制浪涌电流。
1RC吸收电路图1所示是一个RC吸收网络的电路图。
它是Rs与电容Cs串联的一种电路,同时与开关并联连接的结构。
若开关断开,蓄积在寄生电感中的能量对开关的寄生电容充电的同时,也会通过吸收电阻对吸收电容充电。
这样,由于吸收电阻的作用,其阻抗将变大,那么,吸收电容也就等效地增加了开关的并联电容的容量,从而抑制开关断开的电压浪涌。
而在开关接通时,吸收电容又通过开关放电,此时,其放电电流将被吸收电阻所限制。
图1RC吸收网络电路。
2RCD吸收电路本文给出的RCD吸收电路如图2所示,它由电阻Rs、电容Cs和二极管VDs构成,其中电阻Rs也可以与二极管VDs并联连接。
说明书
一种开关电源的变压器漏感吸收电路
技术领域
本实用新型涉及模块开关电源,特别是涉及一种开关电源模块的变压器漏感吸收电路。
背景技术
随着科技的不断进步,开关电源作为一种电压转换电路,已经广泛的应用到通信、信息、家电、国防等领域。
而作为开关电源的核心器件变压器的设计则显的尤为重要,特别是在硬开关电路中变压器中的漏感是一个非常不利的因素,电源工作时漏感上储存的能量不能传递到次级,因此只能在初级被吸收掉(损耗掉)。
在现有技术中,一般的开关电源模块的变压器初级一侧加入RCD 吸收电路,RCD吸收电路是按照满载状态来设计要能够吸收掉满载时候的漏感能量,当轻载的时候漏感的能量比较小但RCD电路参数已经固定了此时的参数相对于此时的工作状态不是最佳导致损耗增加效率降低。
发明内容
为了克服上述现有技术的缺点,本实用新型的目的在于提供一种开关电源模块的变压器漏感吸收电路,结构简单,性价比高,外围器件少,安全可靠,使用灵活方便,提高效率。
为了达到上述目的,本实用新型采用的技术方案为:
一种开关电源模块变压器漏感吸收电路,包括变压器T1,变压器
T1的初级线圈Lp的一端连接MOS管M1的漏极和二极管D3的阳极,二极管D3的阴极连接TVS管D2的阳极,TVS管D2的阴极分别连接电阻R2的一端和MOS管M1的栅极,MOS管M1的源极连地;变压器T1的初级线圈Lp的一端连接输入电压Ui的正极,电阻R2的另一端连接输入电压Ui的负极;变压器T1次级线圈Ls一侧连接MOS管M2的漏极,MOS管M2的源极分别连接电阻的一端、电容C1的一端和输出电源Uo的负极;变压器T1次级线圈Ls另一侧分别连接电阻R1的另一端、电容C1的另一端和输出电源Uo的正极。
本实用新型的有益效果在于:
(1)针对一种反激开关电源模块来说,因反激输入范围比较宽,因此MOS管的选取由输入电压所决定,本实用新型的变压器漏感吸收电路除了可以确保电源模块正常工作,降低生产成本,还可以在选择MOS管时更加合理,这样有利于减小开关管的损耗,提高电源模块的转换效率和经济效益。
(2)TVS管D2是信号级的工作原理是当开关管的漏极电压超过了TVS管D2的击穿电压后TVS管D2导通并对MOS管M1开关管的栅极充电,MOS管M1进入线性工作区拉低漏极电压。
当漏极电压低压TVS管D2击穿电压时TVS管D2关闭,电路恢复正常。
这里是将漏感的能量消耗在MOS管M1上,在设计MOS管功耗散热时需要把这部分损耗考虑进去。
电路只用了一个信号级的TVS管成本上很有优势。
(3)增加MOS管M2替代传统导通二极管则主要是降低导通压
降,提高电源工作效率。
附图说明
图1为本实用新型的工作原理图。
具体实施方式
下面结合说明书附图对本实用新型进一步说明。
参照附图1所示,一种开关电源模块变压器漏感吸收电路,包括变压器T1,变压器T1的初级线圈Lp的一端连接MOS管M1的漏极和二极管D3的阳极,二极管D3的阴极连接TVS管D2的阳极,TVS 管D2的阴极分别连接电阻R2的一端和MOS管M1的栅极,MOS 管M1的源极连地;变压器T1的初级线圈Lp的一端连接输入电压Ui的正极,电阻R2的另一端连接输入电压Ui的负极;变压器T1次级线圈Ls一侧连接MOS管M2的漏极,MOS管M2的源极分别连接电阻的一端、电容C1的一端和输出电源Uo的负极;变压器T1次级线圈Ls另一侧分别连接电阻R1的另一端、电容C1的另一端和输出电源Uo的正极。
本实用新型的工作原理为:输入电压U1输入到通过变压器T1的初级线圈Lp,二极管D3导通,当开关管的漏极电压超过了TVS 管D2的击穿电压时,TVS管D2导通并对MOS管M1开关管的栅极充电,MOS管M1进入线性工作区拉低漏极电压。
当漏极电压低压TVS管D2击穿电压时TVS管D2关闭,电路恢复正常。
这里是将漏感的能量消耗在MOS管M1上,以实现对变压器漏感的吸收,当MOS管M1 关断时,变压器T1 二次侧MOS管导通,变压器储能
通过C1 和负载电阻R1向外释放能量。
说明书附图
图1
权利要求书
1、一种开关电源模块变压器漏感吸收电路,包括变压器T1,其特征在于,变压器T1的初级线圈Lp的一端连接MOS管M1的漏极和二极管D3的阳极,二极管D3的阴极连接TVS管D2的阳极,TVS管D2的阴极分别连接电阻R2的一端和MOS管M1的栅极,MOS管M1的源极连地;变压器T1的初级线圈Lp的一端连接输入电压Ui的正极,电阻R2的另一端连接输入电压Ui的负极;变压器T1次级线圈Ls一侧连接MOS管M2的漏极,MOS管M2的源极分别连接电阻的一端、电容C1的一端和输出电源Uo的负极;变压器T1次级线圈Ls另一侧分别连接电阻R1的另一端、电容C1的另一端和输出电源Uo的正极。
说明书摘要
一种开关电源模块变压器漏感吸收电路,包括变压器T1,变压器T1的初级线圈Lp的一端连接MOS管M1的漏极和二极管D3的阳极,二极管D3的阴极连接TVS管D2的阳极,TVS管D2的阴极分别连接电阻R2的一端和MOS管M1的栅极,MOS管M1的源极连地;变压器T1的初级线圈Lp的一端连接输入电压Ui的正极,电阻R2的另一端连接输入电压Ui的负极;变压器T1次级线圈Ls一侧连接MOS管M2的漏极,MOS管M2的源极分别连接电阻的一端、电容C1的一端和输出电源Uo的负极;变压器T1次级线圈Ls另一侧分别连接电阻R1的另一端、电容C1的另一端和输出电源Uo的正极;本实用新型具有结构简单,性价比高,外围器件少,安全可靠,使用灵活方便,提高效率的优点。
摘要附图。
