盘县柏果镇麦地煤矿10101运输巷掘进工作面区域防突措施效果检验报告麦地煤矿二〇一三年三月二十八日盘县柏果镇麦地煤矿10101运输巷掘进工作面区域防突措施效果检验报告编制单位：编制人：参加检验人员：通风工区：技术科：地测科：安检科：采掘副总：通风副总：安全副总：总工程师：目录一、检验依据 (3)二、10101运输巷掘进工作面概况 (3)1、工作面位置、标高及周围开采情况 (3)2、地质构造情况 (4)3、煤层特征情况及顶底板岩性 (4)三、10101运输巷掘进工作面防突措施实施情况 (4)1、钻孔的布置 (4)2、区域煤层瓦斯预抽 (4)四、10101运输巷瓦斯抽采效果评价 (6)五、区域防治煤与瓦斯突出措施效果检验 (9)（一）区域防突措施效果检验 (9)（二）工作面区域防突措施效果检验 (10)（三）工作面区域防突措施效果检验结论 (10)（四）区域防突措施效果验证要求 (10)10101运输巷掘进工作面区域防突措施效果检验报告一、检验依据1.国家安全生产监督管理总局令第19号《防治煤与瓦斯突出规定》；2.国家安全生产监督管理总局令第29号《煤矿安全规程》（2011年版）；3.《煤矿井工开采通风技术条件》（AQ1028—2006）；4.《煤矿瓦斯抽采基本指标》（AQ1026—2006）；5.《煤矿瓦斯抽放规范》（AQ1027—2006）；6.《煤矿井下煤层瓦斯压力的直接测定方法》（AQ/T1047—2007）；7.《煤层瓦斯含量井下直接测定方法》（AQ1066—2008）；8.《预抽回采工作面煤层瓦斯防治煤与瓦斯突出措施效果检验方法》（MT/T 1037-2007）；9.《矿井瓦斯涌出量预测方法》（AQ1018—2006）；10.《煤矿井下粉尘综合防治防治技术规范》（AQ1020—2006）；11.《煤矿安全监控系统及检测仪器使用管理规范》（AQ1029—2006）；12、《煤矿瓦斯抽采达标暂行规定》（安监总煤装［2011］163号）；13.矿井相关资料。

编号：2014－保存单位：新田煤矿盘县庆源煤业有限公司新田煤矿 11101运输巷k120m-k160m掘进消突评价报告编制人：审核：编制日期： 2014年5月2日11101运输巷k120m-k160m掘进消突评价报告一、概况11101运输巷在1510回风石门测点E2往后72m处10号煤层位置开口，11101运输巷总设计长度为338m；按157°的方位沿煤层顶板掘进。

掘进至30m后按247°方位，坡度-18°施工11101专用回风。

11101运输巷（11101专用回风）采用T型棚支护，下净宽3000mm，中高2000mm，掘进下宽3420mm，掘进中高2210mm，净断面5.2㎡，毛断面6.67㎡，采用对掘进头前方煤层瓦斯进行预抽，预抽前掘进头瓦斯涌出量 1.5m3/min，在经过抽放后，掘进面瓦斯涌出量降至0.3m3/min以下，煤层瓦斯含量降至5m3/t以下。

11101运输巷掘进工作面采用FBDNO.6.0(2×22Kw)型的轴流式局部通风机进行供风，工作面风量为240m3/min。

正常情况下瓦斯浓度为0.1%，预计掘进过程中瓦斯浓度为0.2%。

二、防突措施及效果评价：11101运输巷掘进采用的防突措施，主要是对煤体瓦斯进行预抽，在迎头施工25个钻孔进行预抽两帮、前方煤体瓦斯。

1、钻孔控制范围抽放钻孔控制范围为：钻孔控制到巷道上帮20m，下帮20m，迎头前方40m，通过收集实际施工的钻孔资料分析，钻场施工的钻孔控制范围满足设计要求。

2、钻孔控制范围抽采量抽放从2014年4月15日开始连抽后每天进行抽采参数检测，截止到2014年4月25日早班，共抽采瓦斯纯量11243.2m3。

3、控制煤体瓦斯量计算：(1)、控制煤体量计算从钻孔成果图分析:本工作面施工的先抽后掘钻孔控制范围为左帮20m、右帮20m，钻孔有效长度40m。

则控制煤体为：W=（L1+L2+L）×M×H×R（t）=（20+20+3.0）×40×1.2×1.4= 2889.6（t）式中：L1、L2—两帮控制距离：mL—巷道宽度：mM—钻孔有效长度：mH—煤的厚度：mR—煤的容重：t /m3（3）、控制煤体抽采前瓦斯量计算：Q=W×P=2889.6×7.1（m3/t）=20516（m3）式中： W—控制煤体量：tP—吨煤瓦斯含量：m3/t（4）、抽放率计算：G=Q抽÷Q×100%=11243.2÷20516×100%=54.8%（5）、抽采后控制煤体吨煤瓦斯含量计算：P1=P-（Q抽÷W）=7.1-（11243.2÷2889.6）=3.21m3/t。

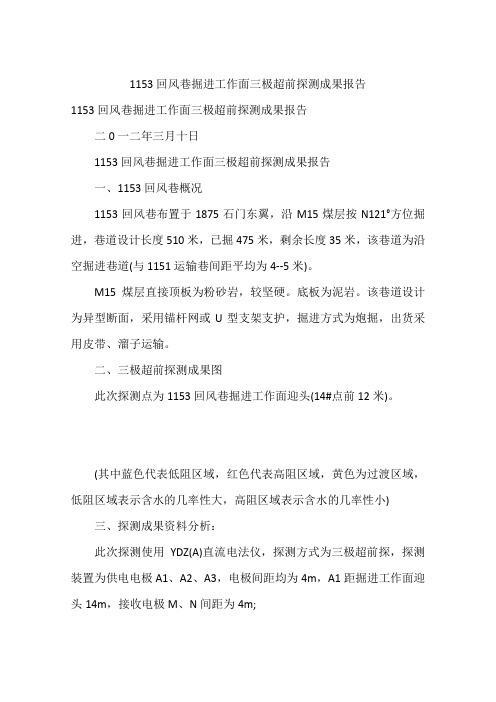

1153回风巷掘进工作面三极超前探测成果报告1153回风巷掘进工作面三极超前探测成果报告二0一二年三月十日1153回风巷掘进工作面三极超前探测成果报告一、1153回风巷概况1153回风巷布置于1875石门东翼，沿M15煤层按N121°方位掘进，巷道设计长度510米，已掘475米，剩余长度35米，该巷道为沿空掘进巷道(与1151运输巷间距平均为4--5米)。

M15煤层直接顶板为粉砂岩，较坚硬。

底板为泥岩。

该巷道设计为异型断面，采用锚杆网或U型支架支护，掘进方式为炮掘，出货采用皮带、溜子运输。

二、三极超前探测成果图此次探测点为1153回风巷掘进工作面迎头(14#点前12米)。

(其中蓝色代表低阻区域，红色代表高阻区域，黄色为过渡区域，低阻区域表示含水的几率性大，高阻区域表示含水的几率性小)三、探测成果资料分析：此次探测使用YDZ(A)直流电法仪，探测方式为三极超前探，探测装置为供电电极A1、A2、A3，电极间距均为4m，A1距掘进工作面迎头14m，接收电极M、N间距为4m;1)探测地点：1153回风巷掘进工作面2)探测时间：2012年3月14日早班07:30~11:30;3)探测人员：丁毅、赵长浪、杨玉明、王贵元4)超前探测距离：60米5)资料处理人员：丁毅、赵长浪、杨玉明、王贵元(初始极距AB/2为14m,MN/2为2m,各自跑极距离4m,测点间距4m,探测深度60m)四、探测结论：1)根据超前探测剖面图分析，掘进头前方探测区段内存在2处视电阻率低阻异常，低阻异常区段位于掘进头前方27-28m、39-41m，其他未见异常;2)低阻异常区域距离迎头27-28m、39-41m，视电阻率较低，为58欧姆，根据巷道已揭露的地质情况、岩性变化和现场情况分析，推测为断层水，不存在积水现象，对巷道顶板局部会造成一定影响，建议掘进期间加强顶板支护管理。

3)综合定论分析：本次探测60米，1153回风巷掘进35米后将停掘，故不再进行重复探测。

环境工程2019·02102Chenmical Intermediate当代化工研究技术应用与研究巷道掘进超前探测技术应用分析＊柳建锋（汾西矿业高阳煤矿 山西 032306）摘要：煤矿井下地质构造复杂，巷道掘进面临各种风险，对巷道掘进工作面前方区域进行探测显得十分有必要，本文对煤矿井下巷道常用地质超前勘探技术进行归纳总结，并对比分析常用的超前技术勘探设备，以期能更好的促进巷道掘进工作面超前勘探技术的应用发展。

关键词：巷道掘进；超前勘探；设备分析中图分类号：T 文献标识码：AApplication Analysis of Advance Detection Technology of Roadway TunnelingLiu Jianfeng(Fenxi Mining Gaoyang Coal Mine, Shanxi, 032306)Abstract ：The underground geological structure of coal mine is complex and roadway tunneling faces various risks, so it is very necessaryto detect the area in front of roadway drivage. This paper summarizes the commonly used geological advanced exploration techniques in coal mine underground roadway, and compares and analyzes the commonly used advanced technology exploration equipment, aiming to better promote the application and development of advanced exploration techniques in roadway drivage face.Key words ：roadway drivage ；advance exploration ；equipment analysis巷道是矿井正常生产运行的基础，据有关统计资料，我国每年新掘巷道超过10000Km，煤矿井下条件十分复杂，存在断层、褶曲、溶洞、陷落柱等不良地质情况，当巷道掘进前方存在较小的地质构造异常带，超前地质勘探未查明时，便给巷道掘进带来安全隐患，如：瓦斯突出、透水、岩暴等灾害，影响采掘系统的正常布置，更有甚者会对矿井后期的正常回采带来不利影响。

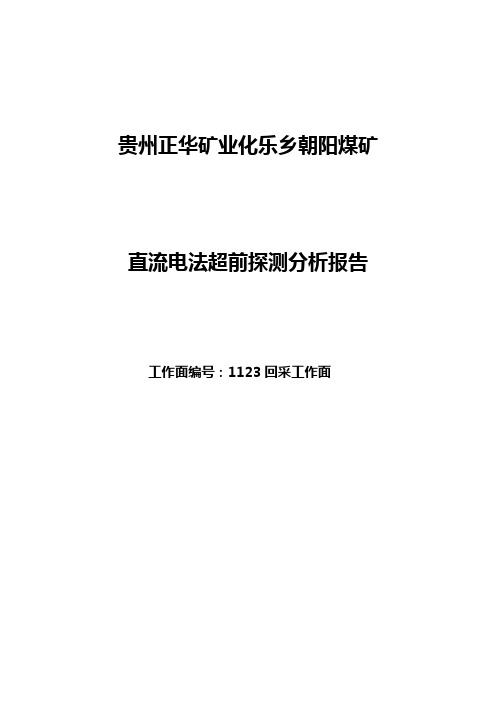

贵州正华矿业化乐乡朝阳煤矿直流电法超前探测分析报告工作面编号：1123回采工作面朝阳煤矿技术科2014年1月15日签字名单（签字）（日期）矿长：总工程师：通风副总：技术科：编制人：王亮亮编制日期：2014.1.151123回采工作面直流电法超前探测分析报告一、工作面概况1123回采工作面位于矿井南翼，开采煤层为M2煤层，开采标高在+1287～+1316m,工作面走向长度510米，倾斜长度平均为132米，对应地表无建筑物，有1条赵家河从南面通过（距离约1000m），地面标高在+1351～+1544m，以陡坡旱地为主。

北面距老朝阳煤矿采空区60-100m，西面为1121采空区留有20m煤柱，东面未开采。

现工作面开采剩余走向长180米，剩余煤量约5.8万吨。

该工作面运输巷和回风巷设计为异形断面，净断面4.5㎡，毛断面5.0㎡，两巷均采用锚杆网支护。

二、工作面环境工作面安设有刮板运输机、皮带输送机、铺设电缆线、信号线及压风、进水、排水管路、水泵，同时有排水沟，工作面有设备开关、单体液压支柱、铰接顶梁、工字钢；巷道采用锚杆网支护。

此次探测具体位置为工作面退后20米处，工作面运输巷顶板有少量淋水，采空区内顶板断裂同时有少量顶板水渗出，巷道内有积水现象，同时排水沟内随时有流水。

工作面配备水泵进行抽排水工作。

三、勘探原理1．以岩、矿石的导电性、激发极化特性、介电性和导磁性的差异为物质基础，这里主要通过岩、矿石的导电性的差异；2．通过观察和研究地壳周围物理场（这里指电场）的变化和分布规律，进而达到解决地质问题的目的。

四、工作方法及目的本次探测采用YDZ50型矿用并行直流电法仪，本次巷道掘进头超前探测采用三点三极超前探测方法。

该方法有3个三极探测装置组成，在巷道掘进头以一定间距布置3个供电电极，另一供电电极布置在无穷远处。

测量电极MN以一定间距向巷道后方移动，对于每个测点，分别测量3对电极所对应的视电阻率值。

其目的是探测1123回采工作面前方50米范围内富水性或富水异常区，以便采取相应预防措施，达到安全生产目的。

掘进工作面物探报告×××煤矿 1307 巷道电法超前探测报告2016年09月28日目录一、概况................................................................................. - 0 -二、电法超前探测原理及井下工作方法............................ - 0 -1、探测原理 ................................................................ - 0 -2、井下工作方法 ........................................................ - 1 -三、探测结果分析： ............................................................ - 1 -四、结论及建议 .................................................................... - 2 -一、概况1、探测目的： 1307掘进巷道前方煤层的含水分布情况。

2、探测时间： 2016-09-283、探测地点： 1307顺槽巷4、掘进头里程： 570 米5、探测部门：煤矿探水班二、电法超前探测原理及井下工作方法1、探测原理直流电三点源三极超前探测方法是目前煤矿井下最常用的一种超前探测方法，它具有简单方便、施工安全、快速高效、测距较大、适应性强、对水敏感等优点，对保证煤矿安全生产发挥了重要作用。

其电极布置为：一个电极在无穷远，一个电极向全空间均匀介质中的A点供电。

以A点为中心形成电场，向四周均匀放射电流。

距A等距离点组成一个球形等势面，等势面的变化代表整个球壳中电性异常的综合反映，这就是直流电超前探测的基本理论。

**采区**巷道区域预抽防突措施的效果检验报告**矿20**年**月**日**采区**巷道区域预抽防突措施的效果检验报 告**公司：我矿**采区**工作面沿**号煤层掘进，，针对本循环我矿已采取预抽煤层瓦斯的区域防突措施进行消突，其具体情况如下：一、区域防突措施：本循环于20**年**月**日，在**巷道开始施工抽放钻孔，现已在**巷道沿巷道掘进方向施工完抽放钻孔3排共计31个钻孔，钻孔孔径均为75mm ，其钻孔已控制到待掘巷道两帮轮廓线外大于15米，在施工钻孔过程中均无夹钻、卡钻及顶钻等突出预兆（详见附图1）。

二、区域防突措施效果检验： 1、煤层瓦斯压力情况于20**年**月**日选择6个抽放钻孔作为测压钻孔进行测压，测压钻孔分别位于预抽区域内的两侧与沿着巷道掘进方向，经测得**号煤层的残余瓦斯压力最大值为0.32MPa （详见附表、附图2）。

2、煤层瓦斯抽放情况①预抽前钻孔控制范围面积为2274m 2，煤厚3.0m ，18#煤层容重为1.35 t/m 3，煤层原始瓦斯含量8.604m 3/t ，煤层瓦斯储量为7.93万m 3。

②抽放流量为：27.64m 3/min ，抽放平均浓度10%，抽放时间168h ，瓦斯抽放总量为：2.79万m 3。

③瓦斯抽采后煤的残余瓦斯含量计算：0C Y W G QW G-=式中：CY W —煤的残余瓦斯含量，m 3/t ；W —煤的原始瓦斯含量，m 3/t ；Q—评价单元钻孔抽排瓦斯总量，m 3； G—评价单元参与计算煤炭储量，t 。

评价单元参与计算煤炭储量G 按下公式计算：()()12122G L H H R l h h R m γ=--+--+式中：L —评价单元煤层走向长度，m ；l —评价单元抽采钻孔控制范围内煤层平均倾向长度，m ；1H 、2H —分别为评价单元走向方向两端巷道瓦斯预排等值宽度，m 。

如果无巷道则为0；h、2h—分别为评价单元倾向方向两侧巷道瓦斯预排等值宽度，m。

富源县富顺鸿煤矿有限责任公司富顺鸿煤矿15401运输上山掘进工作面65m-265m里程物探探测设计编制：富顺鸿煤矿技术科时间：2020年2月25日物探设计审批表15401运输上山掘进工作面65m-265m里程物探探测设计一、探测地点：15401运输上山迎头正前方65m-265m范围。

二、物探设备：YCS200。

三、计划物探探测时间：2020年2月27日早班。

四、探测目的：掌握15401运输上山掘进前方65m至265m里程范围内水文地质情况，以及老空区（老巷）断层、裂隙导水带的分布情况。

五、探测精度要求：1、本次矿井瞬变电磁法勘探工作，沿迎头布置测线3条，每条测线9个物理点，总计27个物理点。

通过在掘进头移动发射接收线圈，形成3条超前探测的实测剖面，施工方法如下图1。

图1 瞬变电磁法超前探施工布置2、施工技术措施，本次物探使用的仪器型号为YCS200矿用瞬变电磁仪，矿井瞬变电磁法勘探装置类型采用重叠回线组合装置，边长1.5m的激发和接收正方形线圈，激发线圈匝数16匝，接收线圈匝数40匝。

供电电流档为4A，供电脉宽10ms，采样率16µS。

每个测点至少采用30次叠加方式提高信噪比，以确保原始数据的可靠性。

3、探测作业时必须根据点线的个数合理布置测点角度及距离，确保探测精度。

六、探测要求1、巷道断面、长度满足探测所需要的空间，宽度不小于2.5m，高度不小于1.8m；2.距探测点20m范围内不得有积水，且不得存放掘进机、铁轨、皮带机架、锚网、锚杆等金属物体；3.巷道内动力电缆、大型机电设备必须停电；4、探测时必须严格按照探测线路，分线探测做好标记，物探探测必须确保巷道掘进前方水平方面探测一线，顶板探测一线，底板探测一线，（根据物探设备类型的至少保证两线）；5、物探探测地点必须确保支护完好，无淋水；6、物探探测人员必须随身携带便携式瓦斯检查仪，严禁瓦斯超限作业；7、准备进行物探的前一天，提前通知施工区队将巷道内杂物清理干净、积水疏干，工作面停产及影响物探的一切工作，机电运输设备必须停电，施工区队全力配合，保证物探工作顺利完成。

盘县石桥镇佳竹箐煤矿1133运输专用回风巷掘进头（K+0m—K+100m）物探报告矿长：技术负责：安全矿长：生产矿长：机电矿长：通风科长：安检科长：机电队长：掘进队长：编制人：编制日期：2015年7月24日1133运输专用回风巷掘进头（K+0m—K+100m）物探报告会审记录一、工作布置与工作量、技术措施评述1．为了避免巷道掘进中直接揭露含水构造，依据现场巷道施工情况，在1133运输专用回风巷开口位置采用矿井瞬变电磁探测技术进行超前探测，依据探测结果和矿井水文地质地质资料，探测掘进前方100m范围、顶板斜向上100m 范围和底板斜向下100m范围内含水构造发育情况，为布置探防水钻孔设计提供依据。

本次基本工作范围为巷道掘进方向，结合佳竹箐煤矿已有的水文地质资料，对掘进头前方的富水性分布进行分析，为后期探防水钻孔设计提供依据。

本次矿井瞬变电磁法勘探试验施工布置与工作量，沿1133运输专用回风巷掘进头（7月24日），布置测线3条，通过在侧帮移动发射接收线圈，形成3条超前探测的实测剖面。

2．施工技术措施，矿井瞬变电磁法勘探装置类型采用重叠回线组合装置，边长1.5m的激发和接收正方形线圈，激发线圈匝数16匝，接收线圈匝数40匝。

供电电流档为2.5A，供电脉宽10ms，采样率16µS。

每个测点至少采用30次叠加方式提高信噪比，确保了原始数据的可靠性。

二、矿井瞬变电磁（TEM）的原理及特点:瞬变电磁和地面瞬变电磁法的基本原理的一样的，理论上也完全可以使用地面电磁法的一切装置及采集参数，但受井下环境的影响，矿井瞬变电磁法与地面的TEM的数据采集与处理相比又有很大的区别。

由于矿井轨道、高压环境及小规模线框装置的影响，在井下的探测深度很受限制，一般可以有效解释100m左右。

另外地面瞬变法为半空间瞬变响应，这种瞬变响应来自与地表以下半空间层，而矿井瞬变电磁法为全空间瞬变响应，这种响应来自回线平面上下（或两侧）地层，这对确定异常体的位置带来很大的困难。

水城县化乐乡朝阳煤矿1132运输顺槽掘进工作面消突报告编制：生产副矿长：安全副矿长：总工程师：矿长：编制日期：2011年10月22日1132工作面运输顺槽消突报告一、概况1132运输顺槽道布置在一采区+1316m水平，设计巷道长度为180m，位于112运输石门的北侧。
