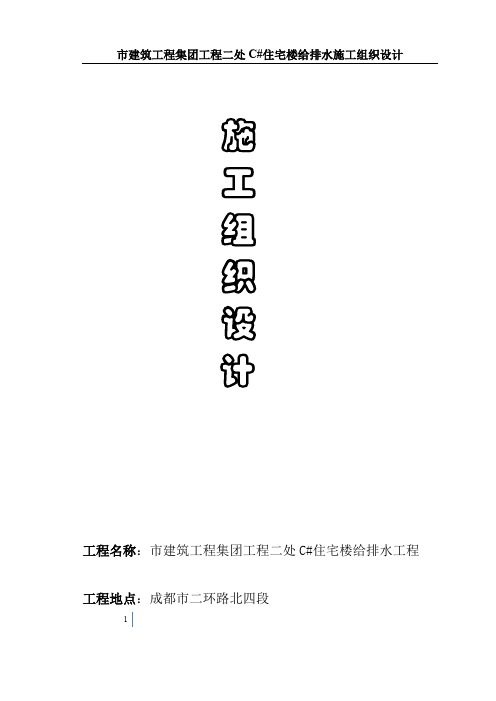

市建筑工程集团工程二处C#住宅楼给排水施工组织设计1 施工组织设计工程名称：市建筑工程集团工程二处C#住宅楼给排水工程工程地点：成都市二环路北四段工程范围：结构、装饰、安装质量目标：单位工程：优良争创成都市优质样板小区工期72天施工管理：项目法施工参加编审人员：编制：工程师:工程师：工程师:复核：工程师：工程师：工程师：审批：总工程师：目录第一章：编制依据与编制说明---------------------1一、编制依据--------------------------------1二、编制说明--------------------------------------------1第二章：工程概况------------------------------3一、工程总概况---------------------------------------------3二、给排水工程概况-----------------------------------------3第三章：施工总体部署---------------------------4一、施工组织管理体系-------------------------------------5二、施工安排----------------------------------------------6第四章：施工准备--------------------------------9一、组织准备----------------------------------------------9二、技术准备----------------------------------------------9三、材料、设备、劳动力------------------------------------9四、施工现场准备-----------------------------------------10五、主要施工材料供应表-----------------------------------10第五章：工期及进度计划--------------------------11一、总工期------------------------------------------------11二、给排水工程施工进度计划图-------------------------------11三、工期保证措施-------------------------------------------11第六章：组织机构及劳动安排----------------------12第七章：工程重点----------------------------------13第八章：主要施工方案及技术措施---------------------15一、施工及验收依据------------------------------------------15二、管道预留预埋-----------------------------------------15三、管材与连接方式---------------------------------------16四、附件及设备------------------------------------------17五、材料及设备二次搬运------------------------------------18六、支架制安----------------------------------------------18七、管道安装----------------------------------------------19八、管道系统试验------------------------------------------22九、管道支架附件刷油--------------------------------------23十、卫生洁具安装------------------------------------------23十一、检测、冲洗、消毒、调试------------------------------24十二、工程交验------------------------------------------24第九章：质量目标及质量保证措施------------------25一、质量目标---------------------------------------------25二、质量保证措施------------------------------------------25三、ISO9000质量保证标准-----------------------------------26四、质量通病防治措施---------------------------------------28第十章：安全目标及安全保证措施------------------31一、安全目标----------------------------------------------31二、安全技术措施------------------------------------------31第十一章：临时用水及消防措施--------------------33一、施工组织措施------------------------------------------33二、临时消防管理-----------------------------------------34第十二章：文明施工----------------------------36第一章编制依据与编制说明一、编制依据1.成都市某设计研究院设计的住宅给排水安装工程施工图纸。
第一章安装工程概况及特点第一节工程概况本工程位于成都市成华区建材路66号，本工程为【优品尚东二期】Ⅰ标段：12#、13#、15#楼及该区域地下室工程。
本工程为一高层住宅小区，其中12#、13#楼为18层普通住宅楼，15#楼为18层商住楼（1层为商铺），地下室为汽车停车库及设备用房（局部为自行车车库）。
第二节给排水工程概况一、系统概况1、给水系统（1）本工程总的设计用水量为：最高日用水量1330.56m3/d.（2）本子项给水系统竖向分为3个区。
低区为1~4层，由市政给水管道直接供水；中区为5层~18层，高区为19~32层，中、高区分别由两套变频恒压给水装臵供水，其中5~10层、19~24层设支管减压阀尖压供水。
（3）生活水箱、变频恒压给水装臵均设于地下室生活泵房内。
2、污水系统（1）采用雨、污水分流的排水体制。
（2）住宅污水有组织排放，并设专用通气管，底层污水单独排出。
（3）污水经化粪池处理后排入市政污水管道。
3、雨水系统（1）暴雨强度公式采用成都地区暴雨强度公式。
屋面雨水排水的设计重现期取50年，室外雨水设计重现期取3年。
（2）住宅屋面雨水采用外排水方式，阳台雨水管单独设臵。
（3）地下车库、设备房、消防电梯基坑废水排至集水坑，用潜水泵提升至室外雨水井或雨水沟。
4、消火栓消防系统（1）本小区同一时间内的火灾次数为一次。
室内消火栓系统采用区域性的临时高压制消防体系，集中设臵消防加压系统。
（2）消防用水量按小区内消防用水量最大的一幢楼（19#）取值。
19#楼为建筑高度大于50m的商住楼，属一类高层建筑。
其室内消防用水量为40L/s,室外消火栓消防用水量为30L/s，火灾延续时间为2小时。
（3）室内消火栓系统竖向分2个区，低区为1~18层，高层为19~32层。
室内消火栓管网布臵高低区各自成环状，消防水泵有两条出水管与环网相连，室外设三组水泵结合器与环网相连。
水泵结合器布臵详总图子项（05091-02-00）（4）室内外消防水池（650㎡）、消防水泵房设在地下车库内。
高层建筑地下室规范及设计要点在现代城市的发展中，高层建筑如雨后春笋般涌现。
而地下室作为高层建筑的重要组成部分，其设计的合理性和规范性对于整个建筑的安全性、功能性和经济性都有着至关重要的影响。
本文将详细探讨高层建筑地下室的规范及设计要点。
一、地下室的功能高层建筑地下室通常具有多种功能。
首先，它可以作为停车场，满足居民和访客的停车需求。
其次，地下室可以用作设备用房，安置如配电室、水泵房、空调机房等重要设备。
再者，一些地下室还会被设计为商业空间、储物空间甚至人防工程。
二、地下室规范1、防火规范防火是地下室设计中首要考虑的问题。
根据相关规范，地下室应划分防火分区，每个防火分区的面积有严格限制。
同时，应设置足够数量和宽度的疏散通道，确保在火灾发生时人员能够安全疏散。
疏散通道的设置要考虑到距离、宽度和坡度等因素，以保证人员能够快速、顺利地撤离。
2、防水规范地下室处于地下水位以下，防水要求极高。
防水规范要求在设计和施工中采取有效的防水措施，包括使用优质的防水材料、合理的防水构造以及严格的施工工艺。
同时，还应设置排水系统，及时排除地下室可能出现的积水。
3、通风规范良好的通风对于地下室的空气质量至关重要。
通风规范规定了地下室通风系统的风量、风速和通风方式等，以确保地下室空气中的有害物质浓度在安全范围内，为人员提供舒适的环境。
4、抗震规范在地震多发地区，地下室的抗震设计不容忽视。
抗震规范要求地下室的结构应具有足够的抗震能力，能够在地震中保持稳定，不发生严重破坏。
三、地下室设计要点1、结构设计地下室的结构设计要考虑到上部建筑的荷载以及周边土体的压力。
一般采用钢筋混凝土框架结构或剪力墙结构，以保证其强度和稳定性。
同时，要注意地下室与基础的连接方式，确保整个建筑的整体性。
2、层高设计地下室的层高应根据其使用功能来确定。
如果作为停车场，要考虑车辆的通行高度和停车方式；如果作为设备用房，要满足设备的安装和维修空间需求。
此外，还要考虑通风管道、消防管道等设施的布置对层高的影响。
某住宅地下室水电安装工程施工组织设计某住宅地下室水电安装工程施工组织设计一、工程概况某住宅地下室水电安装工程位于某市X区，总建筑面积为XXX平方米。
工程包括水电管线的布置、管道安装、设备调试和施工隐蔽工程等工作。
二、施工组织机构施工单位：XXX建筑安装工程有限公司项目经理：XXX技术负责人：XXX施工队伍：电工队、水工队、焊工队、泥水队三、施工备件与材料1. 水电管线及设备：水管、电缆、电线、开关插座、灯具等；2. 焊接材料：焊条、气瓶等；3. 施工工具：电钻、电焊机、切割机、电动螺丝刀等；4. 安全措施：安全帽、防护鞋、安全绳、灭火器等。
四、施工方案1. 水电布置设计：根据建筑设计图纸，制定水电布置方案，明确各个房间的水电管线走向和设备需求，确保合理布置并避免冲突。
2. 材料准备：按照工程需要，提前采购所需材料，确保施工的连续性和工期的进展。
3. 施工流程：（1）制定施工计划：根据工程量和施工周期，制定详细的施工计划，确保施工进度。
（2）施工准备：组织施工队伍，配备必要工具和设备，进行施工现场的清理和准备工作，确保施工环境的整洁和安全。
（3）水电管线布置：按照设计方案，进行水电管线的布置和穿墙、铺设工作，保证管线的牢固和美观。
（4）设备安装：根据设计要求，进行水泵、热水器、空调等设备的安装，并进行调试和试运行，确保设备正常运行。
（5）施工隐蔽工程：进行水电隐蔽工程，如管线加固、隐藏开关插座等，确保施工质量。
（6）验收与交付：按照相关规定，进行水电施工质量验收，并交付给业主使用。
五、安全措施1. 设立施工现场安全警示牌，明确施工区域，防止非施工人员进入；2. 工人必须佩戴好安全帽、防护鞋等个人防护装备；3. 使用电焊机、切割机等设备时，要进行安全防护，防止火灾和触电事故；4. 施工现场设立消防器材和应急疏散通道，确保安全疏散；5. 工期内进行定期安全检查，发现问题及时解决，确保施工安全。
六、质量控制1. 材料验收：对于进场材料进行检验，合格后方可使用；2. 施工记录：对每一工序进行详细记录，包括施工时间、施工人员、材料等信息；3. 施工过程中，严格按照设计方案进行施工，确保施工质量；4. 完工验收：在施工结束后，进行水电工程验收，确保施工质量达到设计要求。
成都某高层住宅施工组织设计完整版一、工程概况本高层住宅项目位于成都市具体地点，总建筑面积为X平方米，地上X层，地下X层。
建筑高度为X米，结构形式为具体结构类型。
该项目包括住宅、商业配套、地下停车场等功能区域。
二、施工部署1、施工目标质量目标：确保工程质量达到国家现行施工验收规范合格标准。
工期目标：计划总工期为X天，力争提前完成。
安全目标：杜绝重大伤亡事故，轻伤事故频率控制在X以内。
2、施工组织机构成立项目经理部，下设工程技术部、质量安全部、物资设备部、综合办公室等部门，明确各部门职责，确保施工管理高效有序。
3、施工顺序先地下，后地上；先主体，后装修；先土建，后安装。
基础施工顺序：土方开挖→基础垫层→基础钢筋绑扎→基础模板安装→基础混凝土浇筑→基础养护。
主体施工顺序：柱钢筋绑扎→柱模板安装→柱混凝土浇筑→梁、板模板安装→梁、板钢筋绑扎→梁、板混凝土浇筑→养护。
三、施工准备1、技术准备熟悉施工图纸，进行图纸会审，编制施工组织设计和专项施工方案。
做好技术交底工作，确保施工人员了解施工工艺和质量要求。
2、现场准备平整施工场地，修筑临时道路，搭建临时设施。
布置施工用水、用电线路，保证施工正常进行。
3、物资准备根据施工进度计划，编制材料采购计划，组织材料进场。
准备好施工所需的机械设备，并进行安装调试。
四、主要分部分项工程施工方法1、基础工程土方工程：采用机械开挖，人工配合清底。
基础钢筋工程：钢筋在现场加工制作，采用绑扎连接或焊接连接。
基础混凝土工程：采用商品混凝土，泵送浇筑，振捣密实。
2、主体结构工程钢筋工程：钢筋的加工、连接和安装严格按照设计和规范要求进行。
模板工程：采用多层胶合板模板，钢管支撑体系。
混凝土工程：混凝土浇筑采用分层浇筑、振捣密实的方法，加强养护。
3、砌体工程砌筑材料选用符合设计要求的砌块，砌筑前浇水湿润。
砌筑时，按照规范要求设置拉结筋，保证墙体的稳定性。
4、装饰装修工程内外墙抹灰：基层处理干净，分层抹灰，保证平整度和垂直度。
高层住宅安装工程施工方案高层住宅安装工程施工方案提要：从第三层起，每三层在建筑物外墙四周敷设一圈-40×4扁钢或直接利用相当截面的钢筋做均压环。
此环与各拄内引下线相焊，并每隔24m与楼板钢筋焊接自高层住宅安装工程施工方案第一节工程概况（一）工程简介：本工程为【XX】设计院高层住宅，包括地下【XX】层，地上【XX】层，建筑面积【XX】平方米，结构形式为钢筋混凝土剪力墙结构,地下二层为人防工程用房，地下一层为停车场及设备用房,设有水池、水箱、水泵房、通信设备间等;地上部分除一层部分区域为商业区、电气设备间外，其它为住宅用房，屋顶设电梯机房、生活水箱。
（二）主要工作内容：1、给排水工程：包括给水系统、卫生设备与排水系统、消火栓系统,自动喷淋系统.(1）给水系统：水源由城市给水管网接入本院给水管网。
本楼供水分4区，1-5层由院内水塔供水；6层以上采用水泵—水箱联合供水方式，上行下给，其中6～13层为Ⅰ区，14～21层为Ⅱ区,22～28层为Ⅲ区，Ⅲ区供水通过减压阀减压后供给.人防水卫：战时水池与地下室平时生活水池共用。
工事出入口处设冲洗水栓，供战后冲洗染毒口部和通道用。
（2）消火栓系统：消防泵设在地下一层综合泵房内，设2台消防泵(150DL150—20×6型，一用一备），1台稳压泵（×10).消防水池设在地下一层，容积350m3，屋顶水箱中消防水量30m3。
消火栓系统分高、低2个区,地下二层至十四层为低区,十五层至二十八层为高区，高区由消防泵直接供水，低区由消防泵出水经减压阀减压后供给。
本楼内每层设4套SN65消火栓.室外消防给水管道布置成环状，环管上设置SS100-10型室外消火栓，并分别设置自动喷水和消火栓系统的水泵结合器。
（3）自动喷淋系统：本建筑每层楼的电梯前室及每户走道的公共区域、以及地下二层的人防区域设自动喷淋系统,系统分2个区,地下二层至十四层为低区，由消防泵出水经减压阀减压后供给;十五层至二十八层为高区，由消防泵直接供水。
目录第一章：编制说明 (1)第一节：编制说明 (1)第二节：编制依据 (1)第二章：工程概况 (2)第一节：工程概况 (2)第二节：主要工程量 (7)第三章：施工准备 (12)第一节：施工组织准备 (12)第二节：资源准备 (14)第四章：施工程序 (16)第一节：施工顺序 (16)第二节：施工程序 (17)第五章：施工管理、配合与协调措施 (18)第一节：施工管理措施 (18)第二节：施工配合管理措施 (21)第三节：专业施工配合协调技术措施 (23)第六章：专业施工方法及技术措施 (31)第一节：通风空调工程施工方法及技术措施 (31)第二节：给水排水工程施工方法及技术措施 (51)第三节：水消防工程施工方法及供水措施 (56)第四节：电气工程施工方法及技术措施 (68)第七章：施工进度计划及保证工期的措施 (78)第一节：工期目标 (78)第二节：施工进度计划 (78)第三节：保证工期的措施 (79)第八章:质量保证体系及措施 (81)第一节：质量目标 (82)第二节：质量保证体系 (82)第三节：质量保证措施 (88)第四节：新技术、新工艺的应用 (91)第九章：安全、文明施工保证措施 (92)第一节：安全、文明施工目标 (92)第二节：安全、文明施工保证体系 (92)第三节：施工安全保证措施 (94)第四节：文明施工保证措施 (96)第十章：交工资料编制 (97)第一节：编制标准 (97)第二节：交工资料目录 (97)第一章：编制说明第一节：编制说明本公司已编制总施工组织设计文件，在编制过程中我们对项目管理机构设置、劳动力安排、施工进度计划控制、机械设备配备、主要分部分项工程的施工方法、工程质量控制措施、安全保证措施、文明施工及环境保护措施等诸多因素进行了综合考虑。
而本施工组织方案是在原总施工组织设计的基础上对安装工程部分进行具体细化，主要就安装与其他工种的配合及主要安装工程的详细施工控制方法，以突出施工组织设计的科学性、可行性，作为安装施工的指导性文件，我们将严格按照本施工组织设计指导安装施工。
工程概况图一、建筑设计概况二、结构设计概况第1章编制说明本章内容提要：施工组织设计综合说明编制依据现场条件编制的范围主要施工技术说明1.1施工组织设计综合说明首先，我们诚恳地表示：我们完全接受业主提出的各项要求，和业主、监理、设计一起共同完成本项目的建设任务。
我们通过认真学习和研究招标文件及有关图纸资料，并数次踏勘了施工现场，在分析了各种影响施工的因素和本工程承包的特点、难点后，我们有充分的信心保证高质量、如期、全面完成本工程招标文件规定的工程范围内的任务。
我们一定全力以赴，做好施工前期准备工作，并做好各项施工方案的审定工作，并严格按照审定的施工组织设计进行施工。
我们一定发挥本公司的管理优势，合理组织施工，配置足够的技术力量和劳动力，强化计划管理，按照招标文件规定的工期完成工程施工任务。
具体措施如下：1.1.1我公司把本项目列为公司年度重点工程项目，由公司副总经理任总指挥，指定优秀的项目经理任本工程的项目经理，组配经验丰富的管理人员及技术班组进场施工。
1.1.2强化质量管理，认真贯彻各项工程质量标准和质量保证程序，确保工程质量达到招标文件规定的优良质量要求。
1.1.3严格按照有关施工现场标准化管理的规定，组织好现场文明施工，争创文明工地。
1.1.4采用先进的信息化施工管理技术及过程质量控制的方法，管理好本工程的施工，使本工程成为高质量的产品。
1.1.5以一流的服务，一流的干劲，一流的质量，一流的进度，一流的文明向业主献礼。
1.2编制依据(1) 本工程的招标文件；(2)由华森建筑与设计顾问有限公司设计的建筑、结构、水电安装施工图；(3) 国家颁发的现行建筑安装工程施工操作规程及验收规范（即GB50203-2002、GB50204-2002、GB50206-2002、GB50207-2002、GB50208-2002、GB50209-2002、GB50210-2001等）和建筑工程施工质量验收统一标准；(4) 我国现行的有关机具设备和材料的施工要求及标准；(5) 有关安全生产、文明施工的规定；(6) 本公司关于质量保证及质量要素程序的有关文件及企业标准。
第1篇本项目为某住宅小区工程，位于我国某城市，占地面积约100亩，总建筑面积约20万平方米，包含住宅楼、商业楼、地下车库等。
工程总投资约2亿元，建设周期为24个月。
为确保工程顺利进行，现将本项目的施工方案如下：二、施工组织设计1. 施工单位施工单位：某建筑工程有限公司项目经理：张三施工队伍：包括土建、安装、装饰、园林等专业的施工队伍。
2. 施工组织架构（1）项目经理部项目经理部是整个工程的管理核心，负责项目的整体规划、组织、协调和监督。
项目经理部下设以下部门：1）工程技术部：负责施工图纸的审核、技术交底、施工方案编制、工程进度管理等工作。
2）质量管理部：负责工程质量、安全、文明施工等方面的管理工作。
3）安全生产部：负责施工现场的安全管理工作，确保施工安全。
4）物资设备部：负责施工物资的采购、保管、使用等工作。
5）人力资源部：负责施工队伍的招聘、培训、考核等工作。
（2）各专业施工队伍各专业施工队伍负责各自专业的施工任务，接受项目经理部的统一管理和调度。
3. 施工进度计划根据工程实际情况，制定详细的施工进度计划，包括各阶段的工期、关键线路、施工顺序等。
具体进度计划如下：（1）前期准备阶段（1个月）1）完成施工图纸的审核、技术交底。
2）完成施工方案的编制。
3）完成施工队伍的组建。
（2）土建施工阶段（12个月）1）完成基础施工，包括桩基、地下室、主体结构等。
2）完成墙体、屋面、门窗等施工。
3）完成设备安装、装饰装修等工作。
（3）配套设施施工阶段（2个月）1）完成绿化、道路、水电等配套设施的施工。
2）完成验收工作。
三、施工方案1. 土建施工方案（1）基础施工1）桩基施工：采用旋挖钻机进行桩基施工，桩径为600mm，桩长为20m。
2）地下室施工：采用现浇钢筋混凝土结构，地下室分为一层，建筑面积约10000m²。
3）主体结构施工：采用框架结构，墙体采用砌块墙体，屋面采用现浇钢筋混凝土结构。
（2）墙体施工1）砌体施工：采用MU10烧结多孔砖，M5水泥砂浆砌筑。
施工组织设计目录第1章编制说明 (11)第1章第1节编制说明 (11)第1章第2节本施工组织设计的编制依据 (11)第2章工程概况及施工特点 (12)第2章第1节工程概述 (12)第2章第2节地质情况 (13)第2章第3节结构概况 (14)第2章第4节建筑概况 (14)第2章第5节现场条件 (14)第2章第6节施工特点分析 (15)第3章总体目标 (16)第3章第1节指导思想 (16)第3章第2节工程质量 (16)第3章第3节工期目标 (16)第3章第4节现场目标 (16)第4章本工程施工组织机构及职责 (17)第4章第1节公司管理机构 (17)第4章第2节项目部的组成 (17)第4章第3节现场管理机构设立及其职责 (18)第4章第4节项目控制目标的制定 (18)第5章施工进度计划 (20)第5章第1节施工总体安排 (20)第5章第2节施工进度计划 (20)第5章第3节专业分包单位进度控制 (21)第5章第4节新建标题.......................... 错误！未定义书签。
第6章各项资源计划. (22)第6章第1节机械设备使用计划（具体见附件：施工机械配置计划） (22)第6章第2节主要材料供应、使用计划 (22)第6章第3节技术装备物资计划（具体见表1：技术装备物资计划） (22)第6章第4节劳动力资源计划 (23)第6章第5节隐检验收、技术复核计划 (24)第7章建筑业10项新技术应用 (25)第7章第1节基坑工程信息化施工 (25)第7章第2节土钉墙支护 (25)第7章第3节预拌混凝土应用 (25)第7章第4节粗直径钢筋连接技术 (25)第7章第5节新型模板和脚手架应用技术 (26)第7章第6节计算机应用和管理技术 (26)第8章施工现场总平面布置 (28)第8章第1节施工现场总平面布置设想 (28)8.1.1 施工现场总平面布置设想 (28)8.1.2 临时办公室及其它临时用房布置 (28)8.1.3 临时堆场 (28)第8章第2节施工各阶段平面布置设想 (29)8.2.1 地下室施工阶段平面布置 (29)8.2.2 主体结构施工阶段平面布置 (29)8.2.3 装饰阶段施工平面布置 (29)第8章第3节现场施工用电总体布置 (30)8.3.1 施工用电总体布置 (30)8.3.2 用电负荷 (30)8.3.3 临时供电系统安全措施 (30)8.3.3.1总配电箱的位置选择符合下列要求：308.3.3.2埋设电缆线路：308.3.3.3接地保护318.3.3.4防雷保护318.3.3.5电箱和开关箱318.3.3.6熔断器和插座318.3.3.7移动式电动工具和手持式电动工具318.3.3.8电焊机328.3.3.9起重机328.3.3.10照明32第8章第4节施工临时用水布置 (32)8.4.1 施工用水布置 (32)8.4.2 临时给水系统说明 (33)第8章第5节现场施工排水方案 (33)8.5.1 平面排水布置 (33)8.5.2 结构排水布置 (33)第8章第6节施工消防工程布置 (33)第8章第7节文明施工方案 (33)8.7.1 场容场貌布置 (33)8.7.1.1现场布置338.7.1.2道路与场地348.7.1.3班组落手清348.7.1.4大堆材料348.7.1.5周转设备及构配件348.7.2 生活卫生 (34)8.7.3 创绿色环保工程布置 (34)第8章第8节施工现场平面管理 (35)8.8.1 平面管理原则 (35)8.8.2 平面管理体系 (35)8.8.3 平面管理计划的制定 (35)8.8.4 平面管理计划的实施 (35)第9章主要施工方案及技术措施 (37)第9章第1节施工测量方案 (37)9.1.1 概况 (37)9.1.2 测量内容及控制目标 (37)9.1.3 施工准备 (37)9.1.4 施工测量 (37)9.1.4.1轴线测量与控制379.1.4.2标高控制389.1.4.3沉降观测389.1.4.4测量精度保证措施38第9章第2节基础地下室工程施工 (38)9.2.1 基础地下室工程概况 (38)9.2.2 基坑土方开挖及土钉墙支护 (38)9.2.2.1土方开挖及土钉墙支护399.2.2.1.1挖土要求399.2.2.1.2基坑挖土的交通组织399.2.2.1.3挖土方法399.2.2.1.4基坑开挖流程409.2.2.1.5土钉墙支护施工流程409.2.2.1.6施工操作依据409.2.2.1.7基坑开挖注意事项409.2.2.1.8基坑开挖过程中可能出现的问题及相应处理措施409.2.2.1.8.1基坑紧急措施：419.2.2.1.8.2支撑拆除419.2.2.1.8.3基坑排水419.2.2.1.8.4土方修整及基坑围护监测419.2.2.1.8.5安全文明施工技术措施429.2.2.1.8.5.1安全生产措施429.2.2.1.8.5.2文明施工措施439.2.2.1.8.5.3新建标题错误！未定义书签。

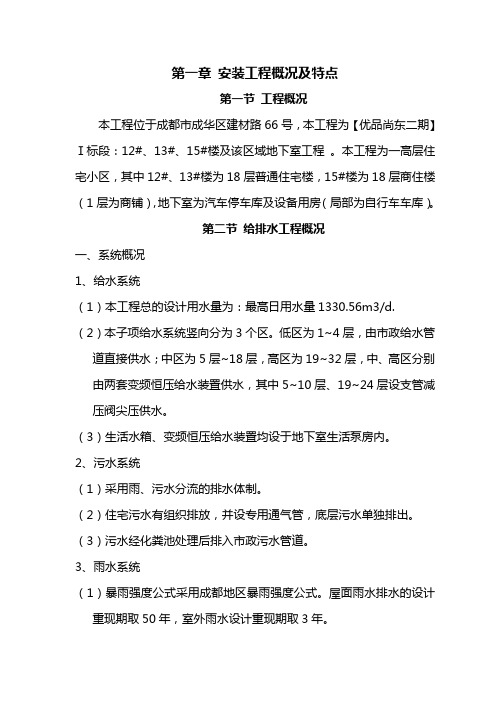

第一章安装工程概况及特点第一节工程概况本工程位于成都市成华区建材路66号，本工程为【优品尚东二期】Ⅰ标段：12#、13#、15#楼及该区域地下室工程。
本工程为一高层住宅小区，其中12#、13#楼为18层普通住宅楼，15#楼为18层商住楼（1层为商铺），地下室为汽车停车库及设备用房（局部为自行车车库）。
第二节给排水工程概况一、系统概况1、给水系统（1）本工程总的设计用水量为：最高日用水量1330.56m3/d.（2）本子项给水系统竖向分为3个区。
低区为1~4层，由市政给水管道直接供水；中区为5层~18层，高区为19~32层，中、高区分别由两套变频恒压给水装臵供水，其中5~10层、19~24层设支管减压阀尖压供水。
（3）生活水箱、变频恒压给水装臵均设于地下室生活泵房内。
2、污水系统（1）采用雨、污水分流的排水体制。
（2）住宅污水有组织排放，并设专用通气管，底层污水单独排出。
（3）污水经化粪池处理后排入市政污水管道。
3、雨水系统（1）暴雨强度公式采用成都地区暴雨强度公式。
屋面雨水排水的设计重现期取50年，室外雨水设计重现期取3年。
（2）住宅屋面雨水采用外排水方式，阳台雨水管单独设臵。
（3）地下车库、设备房、消防电梯基坑废水排至集水坑，用潜水泵提升至室外雨水井或雨水沟。
4、消火栓消防系统（1）本小区同一时间内的火灾次数为一次。
室内消火栓系统采用区域性的临时高压制消防体系，集中设臵消防加压系统。
（2）消防用水量按小区内消防用水量最大的一幢楼（19#）取值。
19#楼为建筑高度大于50m的商住楼，属一类高层建筑。
其室内消防用水量为40L/s,室外消火栓消防用水量为30L/s，火灾延续时间为2小时。
（3）室内消火栓系统竖向分2个区，低区为1~18层，高层为19~32层。
室内消火栓管网布臵高低区各自成环状，消防水泵有两条出水管与环网相连，室外设三组水泵结合器与环网相连。
水泵结合器布臵详总图子项（05091-02-00）（4）室内外消防水池（650㎡）、消防水泵房设在地下车库内。
（5）屋顶消防水箱设于19#楼屋顶，有效容积18m3，箱底标高104.4M，满足小区最不利消火栓栓口静压0.07Mpa。
（6）在室外消防环网上设室外消火栓。
5、自动喷水灭火系统（1）采用区域性的临时高压制消防体系，集中设臵消防加压系统。
（2）设臵范围为地下汽车库、自行车库、风机房、发电机房、16#、17#、18#、19#楼的商铺及走道、电梯厅等场所。
（3）地下汽车库为中危Ⅱ级，其余场所为中危Ⅰ级；系统的设计流量35L/s.（4）自喷系统竖向分为两个区，16#、17#、18#、19#楼的19层几9层以上为高区，其余均为低区。
地下室加压环网上设4套湿式报警阀，其中1套供高区，其余3套恭低区。
室外设三组水泵结合器与环网相连。
水泵结合器布臵详总图子项（05091-02-00）（5）集中加压的喷淋水泵设于地下车库水泵房内。
（6）屋顶消防水箱设于19#楼屋顶，有效容积18m3，箱底标高104.4M，满足自动喷淋系统最不利喷头处工作压力0.05MPa。
6、建筑灭火器的配臵（1）在组合式消火栓箱内设臵手提式磷酸氨盐干粉灭火器。
（2）变配电房内设推车式磷酸氨盐干粉灭火器。
二、管道材料1、给水管管径DN≥50mm时采用钢塑复合管，电热熔连接；管径DN＜50mm的冷热水管采用PP-R塑料给水管，热熔连接，管道公称压力2.0Mpa，图中所注管径为内径。
2、室内污水管、通气管、阳台雨水管采用PVC-U高层塑料排水管（其中排水立管和水平干管采用芯层发泡隔音管），粘接连接。
管道穿楼板处应设阻火圈。
室外污水管、雨水管采用PVC-U双壁波纹管，弹性密封圈连接，管道环刚度S1≥8KN/㎡.3、潜水泵提升的废水管采用焊接钢管，焊接连接。
（阀门连接处为法兰连接）4、室内消火栓管和自动喷淋管采用热浸镀锌钢管，管道公称压力为1.6Mpa。
当管径DN＜100mm时，采用丝接；当管径DN≥100mm时，采用沟槽式卡箍连接。
5、连接卫生设备的排水管，当管径DN＜50mm时，采用铜镀铬成品排水配件。
三、阀门及附件1、当管径DN＜70mm时，采用J11W-16T型铜质截止阀；当管径DN≥70mm时，采用RVCX-16型闸阀。
但消火栓立管上的阀门均采用D71X-16型碟阀。
2、水泵出口上的止回阀采用760X型缓闭止回阀，其余止回阀采用H44H-16型止回阀。
3、生活水箱、消防水箱和消防水池进水浮球阀采用750X-1.0型水力遥控浮球阀。
4、排气阀采用ARVX-10型微量排气阀。
5、干管上的减压阀采用720X-1.6型可调式减压阀，水表前的减压阀采用200P型支管减压阀；泄压阀采用730X-1.6型。
6、橡胶软接头采用KXT-11型。
7、卫生间地漏采用防返溢地漏，水封高度不低于50mm;阳台雨水地漏为无水封地漏；洗衣机地漏为带洗衣机插口的地漏。
8、屋面内落水雨水斗采用87型，钢制短管，详国标01S302。
四、消防设备和器材1、消火栓消防系统（1）消火栓箱（双栓）采用甲型组合式消防柜，详国标04S202-20页。
柜体为钢—铝合金材料，内设SNZ65型消火栓（5~18层）一支或SNZW65型减压稳压消火栓（地下室~4层），QZ19型直流水枪一支，DN65mm衬胶水带一根（长25m），消防按钮一个。
灭火器箱内设四台手提式ABC干粉灭火器（灭火剂为磷酸氨盐干粉），每台灭火剂充装量2kg。
（2）变配电房内设推车式磷酸氨盐干粉灭火器，型号为MFT/20型。
2、自动喷水灭火系统（1）湿式水力报警阀采用ZSFZ-150（DN150mm）型，公称压力为1.6Mpa。
（2）水流指示器采用ZSFZ-150（DN150mm）型，公称压力为1.6Mpa。
（3）安全信号阀采用FDX-1.6系列安全信号阀，公称压力为1.6Mpa。
（4）末端试水装臵采用ZSPM系列简易手动型末端试水装臵。
（5）自动喷水喷头采用ZST15系列玻璃球闭式喷头，流量系数k=80,，公称动作温度为68℃。
在地下室等无吊顶、无风管等障碍物处为直立型（向上安装）；在风管下和有吊顶处安装的为下垂型（向下安装），其中有吊顶处为吊顶型。
（6）当风管、桥架等障碍物宽度大于1200mm时，在其上下部均设喷头。
（7）喷头溅水盘与顶板（风管）的距离控制在75~150mm.五、卫生洁具1、本工程所选卫生洁具均采用陶瓷制品（注明者除外），品牌由建设单位确定，且应符合《节水型生活用水器具》（CJ164—2002）行业标准。
在选定洁具时，请注意预留孔洞的变化，并配合土建施工及时预留。
2、卫生洁具安装详见国标图集99S304。
六、管道敷设1、所有管道在保证便于安装和检修的前提下，尽量靠墙、柱、梁安装。
2、所有管道在穿钢筋混凝土墙、板和梁时，应与土建施工密切配合预留套管和孔洞。
避免事后敲打。
管道在穿地下室外墙和各水池池壁时，应设臵刚性防水套管的选用及安装见国标02S404。
3、水泵房内的支吊架采用减振支吊架。
4、住宅给水和热水管敷设于建筑面层内，并应在面层完成后用油漆标明管道走向，避免住户装修时损坏管道。
5、PVC-U排水管道敷设（1）管道是的三通或四通，均为45°三通或四通、90°斜三通或斜四通；出户管、立管底部转弯处和水平干管转90°弯处采用两个45°弯头相连。
污水立管与专用通气立管采用成品H管相连。
（2）污水立管和专用通气立管，当管径≥100mm时，在穿楼板处设阻火圈。
阻火圈为紧贴板底安装。
（3）立管检查口中心距地面1.0m.（4）当层高小于4m时，污水立管和专用通气立管每层设一个伸缩节；当层高大于4m时，每层设两个伸缩节。
排水横支管上的合流配件至立管的直线段大于2.0m时，应设伸缩节。
伸缩节之间的最大距离不得大于4m。
伸缩节安装均见国标96S406。
（5）立管在穿楼面时设钢制套管；穿屋面设臵钢制防水套管，安装见国标96S406，均为Ⅱ安装。
6、卫生间排水支管的坡度均为2.6％，排水干管的坡度不小于1％。
7、消防给水管道敷设（1）消防给水立管穿楼面时均应设钢套管。
（2）自动喷水灭火管道的支、吊架的设臵和安装，按《自动喷水灭火系统施工及验收规范》（GB50261-96）（2003年版）执行；喷淋系统的安装作法详见国标图集04S206。
（3）自动喷水灭火管道在变径时，应采用异径管连接，不得采用补芯。
七、管道防腐（1）管道在刷漆前应清洁表面。
刷漆时厚度应均匀。
（2）镀锌钢管刷樟丹二道；焊接钢管外表经除锈后，刷樟丹二道。
上述管道在埋地时，再刷沥青漆二道，缠玻纤布一层以加强防腐。
第三节强电工程概况一、地下室部分（一）、地下室包括车库及设备用房，车库为地下一类车库。
（二）、主要负荷分级：消防泵、应急照明，疏散指示标志照明，客梯电力，排烟风机，送补风机等用电为二级负荷。
其余为三级负荷。
（三）、电源由位于一期高压配电室引2路10KV高压电源。
本期10/0.4KV 变电所设四台1000KVA变压器。
为保证消防应急照明等重要负荷供电可靠性，另设一台自启动柴油发电机组作为备用电源，在市电失电时保证消防负荷供电，并在正常停电时向保障型负荷供电。
（四）、10KV进线侧设有专用计量，220V/380V侧设动力用电，商业用电，非居用电分计量，变电所配电柜220/380V母线设集中电容器补偿。
（五）、设备选择及安装高度①、集中蓄电池应急电源柜为HYS型，为交流输出，落地安装。
②、风机就地检修箱室内采用JX3001型，挂墙装底距地1.5米。
③、照明配电箱采用XL—**型，在电气管井内落地安装，XRM94（改）为嵌墙暗设，底距地1.7米。
④、干式变压器选用SG—□10/0.4KV Dyn11接线型，带外罩，温控10KV开关柜采用HXGN—12/15型，低压配电柜采用GDL8型固定分隔柜。
⑤、动力箱XL—21（改）型落地安装，定理箱JX300*型，挂墙安装底距地1.3米：其余风机控制箱挂墙装底距地1.3米，水位控制箱挂墙装底距地1.5米，泵房落地箱（柜）底部设200高砖支墩，其余落地箱（柜）底部设10#槽钢。
⑥、跷板开关距地1.3米：地下室竖井中插座距地1.0米：电梯机坑插座距坑顶名0.3米：其余距地0.3米（其余详各层平面图）⑦、等电位联结端子箱(板)底边距地0.5米。
⑧、墙上暗设标志灯，配电箱，电缆桥架，钢管穿墙，穿楼板等应配合土建施工，预留孔洞。
（六）、控制（1）变电所低压柜引出的消防配电回路设单磁脱扣断路器，当该回路过载（工作电流≥1.05倍脱扣器整定电流）时，由可编程电流表进行报警。
（2）正压风机，排烟风机，送（补）风机由消防控制中心手动或自动控制起停。
（3）排风机，送风机平时手动起停，火灾时由消防控制中心停机。
