金属、非金属柔性导管敷设工程检验批施工质量验收记录

现场验收检查原始记录
共 1 页第1 页
监理校核： XXX检查： XXX 记录：XXX 验收日期： XXXX 年 XX 月 XX 日说明：1.此表为第1张表，其它表一样，检验批编码：0701*******……
2.此表与供电干线子分部07030401、电气动力子分部07040501、电气照明子分部07050301、备用和不间断电源子分07060501导管敷设检验批质量验收记录表相同。

填写说明
1.表头填写：
“单位（子单位）工程名称”栏、“检验批名称”栏、及“检验批编号”栏，按对应的“检验批质量验收记录”填写。

2.验收项目填写
⑴编号：填写验收项目对应的条文号。

⑵验收项目：按对应的“检验批质量验收记录”的验收项目的顺序，填写现场实际检查的验收项目及设计要求、规范规定的内容，如果对应多行检查记录，验收项目不用重复填写。

⑶验收部位：填写本条验收的各个检查点的部位，每个部位占用一格，下个部位另起一行。

⑷验收情况记录：
①采用文字描述、数据说明或者打“√”的方式；
②不合格和超标的必须明确指出；
③对于定量描述的抽样项目，直接填写检查数据。

⑸备注：发现明显不合格的个体的，要标注是否整改、复查是否合格。

⑹监理校核：监理单位现场验收人员签字。

⑺检查：施工单位现场验收人员签字。

⑻记录：填写本记录的人签字。

⑼验收日期：填写现场验收当天日期。

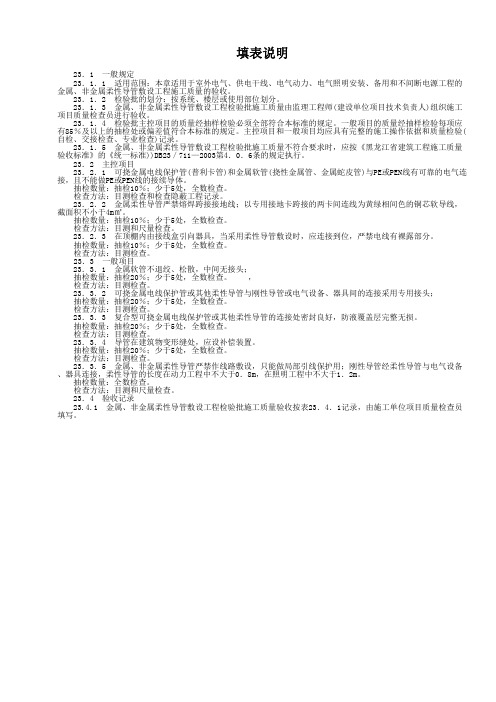

填表说明 23．1 一般规定 23．1．1 适用范围：本章适用于室外电气、供电干线、电气动力、电气照明安装、备用和不间断电源工程的金属、非金属柔性导管敷设工程施工质量的验收。

23．1．2 检验批的划分：按系统、楼层或使用部位划分。

23．1．3 金属、非金属柔性导管敷设工程检验批施工质量由监理工程师(建设单位项目技术负责人)组织施工项目质量检查员进行验收。

23．1．4 检验批主控项目的质量经抽样检验必须全部符合本标准的规定。

一般项目的质量经抽样检验每项应有85％及以上的抽检处或偏差值符合本标准的规定。

主控项目和一般项目均应具有完整的施工操作依据和质量检验(自检、交接检查、专业检查)记录。

23．1．5 金属、非金属柔性导管敷设工程检验批施工质量不符合要求时，应按《黑龙江省建筑工程施工质量验收标准》的《统一标准))DB23／711—2003第4．0．6条的规定执行。

23．2 主控项目 23．2．1 可挠金属电线保护管(普利卡管)和金属软管(挠性金属管、金属蛇皮管)与PE或PEN线有可靠的电气连接，且不能做PE或PEN线的接续导体。

抽检数量：抽检10％；少于5处，全数检查。

检查方法：目测检查和检查隐蔽工程记录。

23．2．2 金属柔性导管严禁熔焊跨接接地线；以专用接地卡跨接的两卡间连线为黄绿相间色的铜芯软导线，截面积不小于4m㎡。

抽检数量：抽检10％；少于5处，全数检查。

检查方法：目测和尺量检查。

23．2．3 在顶棚内由接线盒引向器具，当采用柔性导管敷设时，应连接到位，严禁电线有裸露部分。

抽检数量：抽检10％；少于5处，全数检查。

检查方法：目测检查。

23．3 一般项目 23．3．1 金属软管不退绞、松散，中间无接头；抽检数量：抽检20％；少于5处，全数检查。

，检查方法：目测检查。

23．3．2 可挠金属电线保护管或其他柔性导管与刚性导管或电气设备、器具间的连接采用专用接头；抽检数量：抽检20％；少于5处，全数检查。

导管敷设检验批质量验收记录日期：XXXX年XX月XX日项目名称：XXXX工程项目工程部位：导管敷设区域工程单位：XXX施工单位监理单位：XXX监理单位监理工程师：XXX监理工程师现场监理人员：XXX一、项目背景及目的在工程项目中，导管的敷设工作是一个重要的施工环节，它关系到后期工程的正常运行和安全性。

本次质量验收的目的是确保导管敷设工作按照相关规范和标准进行，并达到设计要求，为后续工作提供可靠的基础。

二、质量验收要求1.导管材料及质量：导管材料应符合设计图纸和规范要求，材料质量符合相关国家标准。

2.导管敷设及固定：导管的敷设应符合设计要求，敷设过程中应注意防止导管变形和损坏。

导管应固定牢固、稳定，防止晃动或脱落。

3.导管接头处理：导管的接头应准确、可靠，并按照规范要求进行密封处理，确保导管连接处无泄漏。

4.导管安全保护：在导管敷设的过程中，应设置必要的安全保护措施，保证施工人员的人身安全。

三、质量验收过程1.施工准备：XXX施工单位按照设计要求准备相应的工器具和材料，并对施工区域进行清理和防护措施。

2.材料验收：XXX监理单位对导管材料进行抽样检测，检测结果符合标准要求。

3.敷设过程监督：根据设计图纸和规范要求，XXX监理单位对导管敷设过程进行现场监督，监督人员注意导管敷设的垂直度、水平度等。

4.密封处理及接头验收：XXX项目负责人对导管的接头进行验收，检查接头的安装是否正确，是否符合规范要求，并进行密封性测试。

5.安全保护措施验收：监理单位对施工现场的安全保护措施进行检查和验收，确保施工人员的人身安全。

6.质量验收报告：根据以上实施情况，XXX监理单位对导管敷设工作进行质量验收，并出具验收报告。

四、质量验收结果经过详细的质量验收过程，导管敷设工作经验收合格。

1.导管材料质量合格，符合设计要求。

2.导管敷设工作符合设计图纸和规范要求，导管垂直度和水平度在允许范围内。

3.导管接头正确安装且密封性良好，无泄漏现象。

导管敷设检验批质量验收记录一、检验批划分按施工段、变形缝划分；对于工程量较少的分项工程可统一划分为一个验收批。

二、主控项目1 金属导管应与保护导体可靠连接，并应符合下列规定：（1）镀锌钢导管、可弯曲金属导管和金属柔性导管不得熔焊连接；（2）当非镀锌钢导管采用螺纹连接时，连接处的两端应熔焊焊接保护联结导体；（3）镀锌钢导管、可弯曲金属导管和金属柔性导管连接处的两端宜采用专用接地卡固定保护联结导体;（4）机械连接的金属导管，管与管、管与盒(箱)体的连接配件应选用配套部件，其连接应符合产品技术文件要求，当连接处的接触电阻值符合现行国家标准《电气安装用导管系统第1部分:通用要求》GB/T 20041.1的相关要求时，连接处可不设置保护联结导体，但导管不应作为保护导体的接续导体；（5）金属导管与金属梯架、托盘连接时，镀锌材质的连接端宜用专用接地卡固定保护联结导体，非镀锌材质的连接处应熔焊焊接保护联结导体；（6）以专用接地卡固定的保护联结导体应为铜芯软导线，截面积不应小于4m㎡;以熔焊焊接的保护联结导体宜为圆钢，直径不应小于6 mm，其搭接长度应为圆钢直径的6倍。

检查数量:按每个检验批的导管连接头总数抽查10%，且各不得少于1处，并应能覆盖不同的检查内容。

检查方法:施工时观察检查并查阅隐蔽工程检查记录。

2 钢导管不得采用对口熔焊连接;镀锌钢导管或壁厚小于或等于2mm的钢导管，不得采用套管熔焊连接。

检查数量:按每个检验批的钢导管连接头总数抽查20%，并应能覆盖不同的连接方式，且各不得少于1处。

检查方法:施工时观察检查。

3 当塑料导管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度不应小于15mm。

检查数量:按每个检验批的配管回路数量抽查20%，且不得少于1个回路。

检查方法:观察检查并用尺量检查，查阅隐蔽工程检查记录。

4 导管穿越密闭或防护密闭隔墙时，应设置预埋套管，预埋套管的制作和安装应符合设计要求，套管两瑞伸出墙面的长度宜为30mm～50mm，导管穿越密闭穿墙套管的两侧应设置过线盒，并应做好封堵。

导管敷设检验批质量验收记录07010401□□07030401□□07040501□□07050301□□07060501□□单位（子单位）工程名称******分部（子分部）工程名称火灾自动报警系统分项工程名称导管敷设分项施工单位***** 项目负责人*** 检验批容量m分包单位/分包单位项目负责人/ 检验批部位一层施工依据《建筑电气工程施工工艺标准XJJ025-2005》、施工设计图纸验收依据《火灾自动报警系统施工及验收规范（GB50166-2007）》验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1金属导管、金属线槽的接地或接零第14.1.1条全/ 10 抽查10处，合格10处√2 金属导管的连接第14.1.2条全/ 10 抽查10处，合格10处√3 防爆导管的连接第14.1.3条/ /4 绝缘导管砌体剔槽埋设第14.1.4条全/ 10 抽查10处，合格10处√一般项目1 埋地导管的选择和埋设深度第14.2.1条全/ 10 抽查10处，合格10处100%2 导管的管口设置和处理第14.2.2条全/ 10 抽查10处，合格9处90%3 电缆导管的弯曲半径第14.2.3条全/ 10 抽查10处，合格10处100%4 金属导管的防腐第14.2.4条全/ 10 抽查10处，合格10处100%5 柜、台、箱、盘内导管管口高度第14.2.5条/ /6暗配管的埋设深度，明配管的固定第14.2.6条全/ 10 抽查10处，合格10处100% 7 线槽固定及外观检查第14.2.7条/ /8防爆导管的连接、接地、固定和防腐第14.2.8条/ /9 绝缘导管的连接和保护第14.2.9条全/ 10 抽查10处，合格10处100%10 柔性导管的长度、连接和接地第14.2.10条全/ 10 /11导管和线槽在建筑物变形缝处的处理第14.2.11条全/ 10 抽查10处，合格10处100%施工单位检查结果专业工长：项目专业质量检查员年月日监理单位验收结论专业监理工程师：年月日。

柔性管检验批质量验收记录一、项目基本情况1.项目名称：柔性管检验批质量验收2.项目编号：XXXXX3.批次号：XXXXX4.检验日期：XXXXX二、检验依据根据相关国家标准和行业规范，制定了柔性管的质量验收标准和检验方法。

三、检验设备1.测量设备：XXXXX（名称）、型号：XXXXX2.检验仪器：XXXXX（名称）、型号：XXXXX3.其他设备（如显微镜、电子天平等）：XXXXX（名称）、型号：XXXXX四、检验内容1.外观质量检验：检查柔性管的外观质量是否符合相关标准，包括颜色、表面平整度、光泽度等。

2.尺寸检验：检测柔性管的内径、外径、壁厚等尺寸是否符合要求。

3.物理性能检验：-抗拉强度：采用力学测试设备对柔性管进行抗拉强度测试，测试结果应符合相关标准。

-弯曲性能：将柔性管固定在弯曲装置上进行弯曲测试，测试过程中应无断裂或裂缝。

-耐高温性能：将柔性管置于高温环境中，观察其耐高温性能，测试结果应符合相关标准。

-耐低温性能：将柔性管置于低温环境中，观察其耐低温性能，测试结果应符合相关标准。

4.耐腐蚀性能检验：采用腐蚀试验设备对柔性管进行腐蚀性能测试，测试结果应符合相关标准。

5.密封性能检验：采用泄漏测试设备对柔性管进行密封性能测试，测试结果应符合相关标准。

五、检验结果记录1.外观质量检验：外观质量良好，符合相关标准。

2.尺寸检验：内径、外径、壁厚等尺寸符合要求。

3.物理性能检验：抗拉强度、弯曲性能、耐高温性能、耐低温性能均符合相关标准。

4.耐腐蚀性能检验：腐蚀试验结果符合相关标准。

5.密封性能检验：泄漏测试结果符合相关标准。

六、检验结论根据对柔性管的质量检验，结论如下：柔性管的质量符合相关标准和要求，可以进行下一步的生产和使用。

七、检验人员检验人员：XXXXX检验单位：XXXXX八、备注以上是柔性管检验批质量验收记录的内容，供参考使用。

具体的检验内容和结论可以根据实际情况进行调整和修改。
