建筑节能工程分项工程
建筑节能工程为单位建筑工程的一个分部工程。
其分项工程和检验批的划分，应符合下列规定：
1、建筑节能分项工程共划分为墙体节能工程、幕墙节能工程、门窗节能工程、屋面节能工程、地面节能工程、采暖节能工程、通风与空调调节能工程、空调与采暖系统的冷热源及管网节能工程、配电与照明节能工程、监测与控制节能工程。
2、建筑节能工程应按照分项工程进行验收。
当建筑节能分项工程的工程量较大时，可以将分项工程划分为若干个检验批进行验收。
3、建筑节能工程验收无法按照上述要求划分分项工程或检验批时，可由建设、监理、施工等各方协商进行化分。
但验收项目、验收内容、验收标准和验收记录均应遵守本规范的规定。
4、建筑节能分项工程和检验批的验收应单独填写验收记录，节能验收资料应单独组卷。
第 1 页共1 页。
建筑工程分部分项工程划分表(新版)建筑工程分部分项工程划分表（新版）以下是建筑工程分部分项工程划分表（新版）的序号和分部工程子分部工程：1.土方工程：包括土方开挖、土方回填和场地平整等。
2.地基工程：包括素土、灰土地基、砂和砂石地基、土工合成材料地基、粉煤灰地基、强夯地基、注浆地基、预压地基、砂石桩复合地基、高压旋喷注浆地基、水泥土搅拌桩地基、土和灰土挤密桩复合地基、水泥粉煤灰碎石桩复合地基、夯实水泥土桩复合地基、无筋扩展基础、钢筋混凝土扩展基础、筏型与箱型基础、钢结构基础、型钢、钢管混凝土基础、钢筋混凝土预制桩基础、泥浆护壁成孔灌注桩基础、干作业成孔桩基础、长螺旋钻孔压灌桩基础、钢桩基础、锚杆静压桩基础、岩石锚杆基础、沉井与沉箱基础等。
3.地下防水工程：包括地下水控制、主体结构防水、细部构造防水、特殊施工法结构防水、排水和注浆等。
4.主体结构混凝土结构工程：包括降水与排水、喷锚支护、挡土墙和边坡开挖等。
5.砌体结构工程：包括砖砌体、混凝土小型空心砌块砌体、石砌体、配筋砖砌体和填充墙砌体等。
6.钢结构工程：包括焊接、紧固件连接、钢零部件加工、钢构件组装及预拼装、单层钢结构构安装、多层及高层钢结构安装、钢管结构安装、预应力钢索和膜结构、压型金属板、防腐涂料涂装和防火涂料涂装等。
7.钢管混凝土结构工程：包括构件现场拼装、构件安装、钢管焊接、构件连接、钢管钢筋骨架、混凝土型钢焊接、紧固件连接、型钢与钢筋连接、型钢构件组装及预拼装、型钢安装、模板和混凝土等。
8.铝合金结构工程：包括铝合金焊接、紧固件连接、铝合金零部件加工、铝合金构件组装、铝合金构件预拼装、铝合金框架结构安装、铝合金空间网格结构安装、铝合金面板、铝合金幕墙结构安装和防腐处理等。
9.木结构工程：包括方木和原木结构、胶合木结构、轻型木结构和木结构防护等。
10.建筑地面工程：包括基层铺设、整体面层铺设、板块面层铺设和地木、竹面层铺设等。
11.抹灰工程：包括一般抹灰、保温层薄抹灰、装饰抹灰和清水砌体勾缝等。

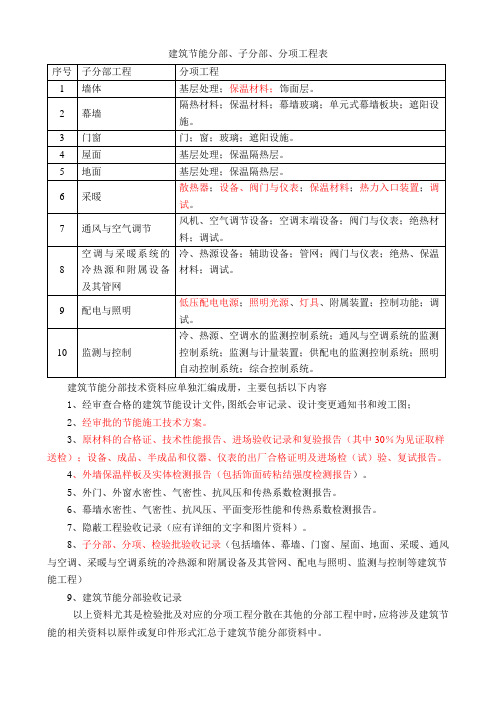

建筑节能分部、子分部、分项工程表
建筑节能分部技术资料应单独汇编成册，主要包括以下内容
1、经审查合格的建筑节能设计文件,图纸会审记录、设计变更通知书和竣工图；
2、经审批的节能施工技术方案。
3、原材料的合格证、技术性能报告、进场验收记录和复验报告（其中30％为见证取样送检）；设备、成品、半成品和仪器、仪表的出厂合格证明及进场检（试）验、复试报告。
4、外墙保温样板及实体检测报告（包括饰面砖粘结强度检测报告）。
5、外门、外窗水密性、气密性、抗风压和传热系数检测报告。
6、幕墙水密性、气密性、抗风压、平面变形性能和传热系数检测报告。
7、隐蔽工程验收记录（应有详细的文字和图片资料）。
8、子分部、分项、检验批验收记录（包括墙体、幕墙、门窗、屋面、地面、采暖、通风与空调、采暖与空调系统的冷热源和附属设备及其管网、配电与照明、监测与控制等建筑节能工程）
9、建筑节能分部验收记录
以上资料尤其是检验批及对应的分项工程分散在其他的分部工程中时，应将涉及建筑节能的相关资料以原件或复印件形式汇总于建筑节能分部资料中。
建筑节能子分部、分项工程划分分部工程子分部工程分项工程建筑节能分部工程01墙体节能工程01基层；02粘贴保温板外墙外保温层；03 ESP板现浇混凝土外墙外保温层；04 EPS模块现浇混凝土外墙外保温层；05 EPS钢丝网架板现浇混凝土外墙外保温层；06机械固定EPS钢丝网架板外墙外保温层；07喷涂硬泡聚氨酯外墙外保温层；08胶粉EPS颗粒保温浆料外墙外保温层；09 外墙外保温薄抹面层；10外墙外保温厚抹面层；11外墙外保温饰面层；12粘贴保温复合式面板外墙外保温；13复合保温夹芯板保温；14复合夹心墙保温；15轻骨料混凝土小型空心砌块交替对孔砌筑复合墙体；16双T字型陶粒混凝土空心砌块现浇发泡保温墙体02幕墙节能工程01石材、金属幕墙；02玻璃幕墙03门窗节能工程01门安装；02窗安装；03门窗玻璃安装04屋面节能工程01屋面隔汽层；02屋面松散材料保温层；03屋面板材保温层；04屋面喷涂硬泡聚氨酯保温层；05复合保温夹芯板屋面；06金属板保温夹芯屋面；07采光屋面05地面节能工程01地面板材保温层；02地面保温浆料保温层；03地面喷涂硬泡聚氨酯保温层06采暖、建筑给排水节能工程01采暖系统制式及散热设备；02建筑给水系统；03保温；04采暖系统调试；05太阳能热水系统07室外供热管网节能工程01保温；02安装及热力入口装置；03调试08冷热源及辅助设备安装节能工程01冷热源与辅助设备性能效率及安装；02绝热保温；03热泵及辅助设备安装09通风与空调节能工程01系统制式与设备性能；02绝热；03管道制作与安装；04调试10低压配电与照明节能工程01照明光源、灯具及其附属装置安装；02照明控制；03电源导体；04节能性能检验11监测与控制节能工程01冷、热源系统；02空调水系统；03通风与空调系统；04监测与计量装置；05供配电系统；06综合控制系统。

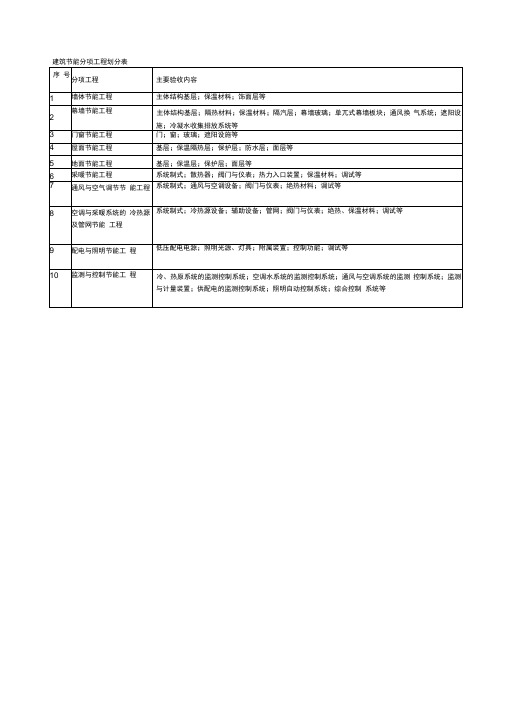

建筑节能分项工程划分表序号分项工程主要验收内容1 墙体节能工程主体结构基层；保温材料；饰面层等2 幕墙节能工程主体结构基层；隔热材料；保温材料；隔汽层；幕墙玻璃；单元式幕墙板块；通风换气系统；遮阳设施；冷凝水收集排放系统等3 门窗节能工程门；窗；玻璃；遮阳设施等4 屋面节能工程基层；保温隔热层；保护层；防水层；面层等5 地面节能工程基层；保温层；保护层；面层等6 采暖节能工程系统制式；散热器；阀门与仪表；热力入口装置；保温材料；调试等7 通风与空气调节节能工程系统制式；通风与空调设备；阀门与仪表；绝热材料；调试等8 空调与采暖系统的冷热源及管网节能工程系统制式；冷热源设备；辅助设备；管网；阀门与仪表；绝热、保温材料；调试等9 配电与照明节能工程低压配电电源；照明光源、灯具；附属装置；控制功能；调试等10 监测与控制节能工程冷、热原系统的监测控制系统；空调水系统的监测控制系统；通风与空调系统的监测控制系统；监测与计量装置；供配电的监测控制系统；照明自动控制系统；综合控制系统等工程名称大李家动迁住宅一期1#楼验收部位一层施工单位大连宏业建筑工程有限公司项目经理林玉宝专业工长谷永芳施工标准及编号《建筑节能工程施工工艺标准》GB50411-2007见证检测报告齐全有效分包单位/ 分包项目经理/ 施工班长李燕昌检查内容施工单位检查记录监理（建设）单位验收记录主控项目1 材料、构件规格、品种应符合要求符合要求验收合格*2 保温隔热材料性能应符合设计要求符合设计及规范要求3 保温材料和粘结材料应见证取样复验符合要求4 粘结材料冻融试验应符合要求符合要求5 墙体基层表面处理符合要求6 墙体各层构造做法应符合设计要求符合设计及规范要求*7 墙体节能工程的施工应符合规定符合要求8 现浇筑混凝土预置保温板应符合要求符合要求9保温浆料保温层应制作同条件养护试件符合要求10各类鉓面层的基层及面层应符合设计和规范规定符合设计及规范要求11 保温砌块墙体砌筑砂浆应符合要求√√√√√√√√√√12 预制保温墙板现场安装应符合要求13 隔气层应符合设计和相关标准规定√√√√√√√√√√14 外门窗、凸窗四周侧面应采取保温措施√√√√√√√√√√*15热桥部位应采取节能保温隔断热桥措施√√√√√√√√√√施工单位检查评定结果主控项目符合设计和《建筑节能工程施工质量验收规范》（GB50411-2007）的规定，评定合格。
项目专业质量检查员：年月日监理（建设）单位验收结论同意施工单位的评定结果，验收合格，监理工程师：（建设单位项目专业技术负责人）年月日工程名称大李家动迁住宅一期1#楼验收部位一层施工单位大连宏业建筑工程有限公司项目经理林玉宝专业工长谷永芳施工标准及编号《建筑节能工程施工工艺标准》GB50411-2007见证检测报告齐全有效分包单位/ 分包项目经理/ 施工班长李燕昌一般项目检查内容施工单位检查记录合格率（%）监理（建设）单位验收记录1保温材料与构件外观和包装应符合要求符合要求验收合格2 加强网的铺贴和搭接应符合要求√√√√√√√√√√3 外墙热桥部位应采取隔断热桥措施√√√√√√√√√√4施工产生墙体缺陷应采取隔断热桥措施符合要求5 保温板材接缝方法应符合要求√√√√√√√√√√6保温浆料层连续施工，厚度均匀接茬平顺√√√√√√√√√√7 特殊部位保温层应采取加强措施√√√√√√√√√√8 喷涂浇注有机保温材料达到陈化时间施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论同意施工单位的评定结果，验收合格，监理工程师：（建设单位项目专业技术负责人）年月日门窗节能工程检验批质量验收记录工程名称大李家动迁住宅一期1#楼验收部位一层施工单位大连宏业建筑工程有限公司项目经理林玉宝专业工长谷永芳施工标准及编号《建筑节能工程施工工艺标准》GB50411-2007见证检测报告齐全有效分包单位/ 分包项目经理/ 施工班长李燕昌主控项目检查内容施工单位检查记录合格率（%）监理（建设）单位验收结论1建筑外门窗的品种、规格应符合设计要求和相关标准的规定√√√√√√√√√√验收合格2建筑外窗的气密性、保温性能、中空玻璃露点、玻璃遮阳系数和可见光透射比应符合设计要求符合要求3建筑外窗进入施工现场时，应对其气密性、传热系数和中空玻璃露点进行见证取样复验符合要求4建筑门窗采用的玻璃品种应符合设计要求，中空玻璃应采用双道密封√√√√√√√√√√5金属外门窗隔断热桥措施应符合设计要求和产品标准的规定，金属副框的隔断热桥措施应与门窗框隔断热桥措施相当符合要求6建筑外窗，应对其气密性做现场实体检验，检验结果应满足设计要求符合要求7外门窗框或副框与洞口间隙应采用弹性闭孔材料填充；用密封胶密封，外门窗框与副框之间的缝隙应使用密封胶密封符合要求8外门安装，应按照设计要求采取保温，密封等节能措施符合要求9外窗遮阳设施的性能、尺寸应符合设计和产品的标准要求；遮阳设施的安装应位置正确、牢固，满足安全和使用功能要求10特种门的性能应符合设计和产品标准要求；特种门安装中的节能措施应符合设计要求符合要求11天窗安装的位置、坡度应正确，封闭严密，嵌缝处不得渗漏一般项目1密封条物理性能应符合标准规定，位置正确，镶嵌牢固，接触严密，接头处不开裂符合要求2门窗镀（贴）膜玻璃的安装方向应正确，中空玻璃的均压管应密封处理符合要求3 外门窗遮阳设施调节应灵活，能调节到位施工单位检查评定结果符合设计和《建筑节能工程施工质量验收规范》（GB50411-2007）的规定，评定合格。
项目专业质量检查员：年月日监理（建设）单位验收结论同意施工单位的评定结果，验收合格，监理工程师：（建设单位项目专业技术负责人）年月日屋面节能工程检验批质量验收记录工程名称大李家动迁住宅一期1#楼验收部位屋面施工单位大连宏业建筑工程有限公司项目经理林玉宝专业工长谷永芳施工标准及编号《建筑节能工程施工工艺标准》GB50411-2007见证检测报告齐全有效分包单位/分包项目经理/ 施工班长李燕昌主控项目检查内容施工单位检查记录合格率（%）监理（建设）单位验收结论1保温隔热材料的品种、规格应符合设计要求和相关标准的规定符合要求验收合格*2保温隔热材料导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求符合要求3保温隔热材料进场时应对其导热系数、密度、抗压强度或压缩强度、燃烧性能见证取样复检符合要求4保温隔热层的敷设方式、厚度、缝隙填充质量及热桥部位保温隔热做法必须符合设计要求和有关标准规定√√√√√√√√√√5架空层高度、安装方式、通风口位置及尺寸应符合设计及有关标准要求√√√√√√√√√√6采光屋面传热系数、遮阳系数、可见光透射比、气密性应符合设计要求，节点做法应符合设计及相关标准要求符合要求7采光屋面的安装应牢固，坡度正确，封闭严密，嵌缝处不得有渗漏8隔气层位置应符合设计要求，隔气层应完整、严密符合要求一般项目1屋面保温隔热层应按施工方案施工，并符合规定√√√√√√√√√√2金属板保温夹芯屋面应铺装牢固、接口严密、表面洁净、坡向正确3坡屋面、内架空屋面内侧的保温隔热层应有防潮措施，其表面应有保护层，保护层的做法应符合设计要求施工单位检查评定结果符合设计和《建筑节能工程施工质量验收规范》（GB50411-2007）的规定，评定合格。
项目专业质量检查员：年月日监理（建设）单位验收结论同意施工单位的评定结果，验收合格，监理工程师：（建设单位项目专业技术负责人）年月日工程名称大李家动迁住宅一期1#楼验收部位一层施工单位大连宏业建筑工程有限公司项目经理林玉宝专业工长谷永芳施工标准及编号《建筑节能工程施工工艺标准》GB50411-2007见证检测报告齐全有效分包单位/ 分包项目经理/ 施工班长李燕昌主控项目检查内容施工单位检查记录合格率（%）监理（建设）单位验收结论1用于地面节能工程的保温材料，其品种、规格应符合设计要求和相关标准的规定符合要求验收合格*2地面节能工程使用的保温隔热材料，其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求符合要求3保温隔热材料进场时应对其导热系数、密度、抗压强度或压缩强度、燃烧性能见证取样复验符合要求4地面节能工程施工前应对基层进行处理，使其达到设计和施工方案的要求符合要求5地面保温层、隔离层、保护层等各层的设置和构造做法以及保温层的厚度应符合设计要求，并按施工方案进行施工符合要求6 地面节能工程的施工质量应符合要求√√√√√√√√√√7有防水要求的地面，其节能保温做法不得影响地面排水坡度，保温层不得渗漏符合要求8直接与土壤接触的地面，采暖地下室与土壤接触的外墙、毗邻不采暖空间的地面、底面接触室外空气地面应采取保温措施符合要求9保温层的表面防潮层、保护层应符合设计要求符合要求一般项目1采用地面辐射采暖的工程，其地面节能做法应符合设计要求，并符合《地面辐射供暖技术规程》JGJ142的规定符合要求施工单位检查评定结果符合设计和《建筑节能工程施工质量验收规范》（GB50411-2007）的规定，评定合格。
项目专业质量检查员：年月日监理（建设）单位验收结论同意施工单位的评定结果，验收合格，监理工程师：（建设单位项目专业技术负责人）年月日工程名称大李家动迁住宅一期1#楼验收部位一层施工单位大连宏业建筑工程有限公司项目经理林玉宝专业工长谷永芳施工标准及编号《建筑节能工程施工工艺标准》GB50411-2007见证检测报告齐全有效分包单位/ 分包项目经理/ 施工班长李燕昌主控项目项目施工单位检查记录合格率（%）监理（建设）单位验收结论1产品进场时应进行验收，质量证明文件和相关技术资料应齐全符合要求验收合格2散热器和保温材料等进场时，应进行见证取样复验符合要求*3 采暖系统的安装应符合规定符合要求4 散热器及其安装应符合规定√√√√√√√√√√5 散热器恒温阀及其安装应符合规定√√√√√√√√√√6低温热水地面辐射供暖系统的安装应符合规定√√√√√√√√√√7采暖系统热力入口装置的安装应符合规定符合要求8采暖管道保温层和防潮层的施工应符合规定√√√√√√√√√√9应随施工进度对与节能有关的隐藏部位或内容进行验收符合要求*10在采暖期内与热源进行联合试运转和调试，结果应满足设计要求符合要求一般项目1过滤器等配件的保温层应密实，不得影响其操作功能施工单位检查评定结果符合设计和《建筑节能工程施工质量验收规范》（GB50411-2007）的规定，评定合格。
项目专业质量检查员：年月日监理（建设）单位验收结论同意施工单位的评定结果，验收合格，监理工程师：（建设单位项目专业技术负责人）年月日配电与照明节能工程检验批质量验收记录工程名称大李家动迁住宅一期1#楼验收部位一层施工单位大连宏业建筑工程有限公司项目经理林玉宝专业工长杨静施工标准及编号《建筑节能工程施工工艺标准》GB50411-2007见证检测报告齐全有效分包单位/ 分包项目经理/ 施工班长杨静主控项目检查内容施工单位检查记录合格率（%）监理（建设）单位验收记录1照明光源、灯具及其附属装置的选择必须符合设计要求，进场验收时应对其技术性能进行核查符合要求验收合格*2低压配电系统选择的电缆、电线截面不得低于设计值，进场时应对其截面和每芯导体电阻值进行见证取样送检符合要求3工程安装完成后应对低压配电系统进行调试，调试合格后应对低压配电电源质量进行检查符合要求4在通电试运行中，应测试并记录照明系统的照度和功率密度值符合要求一般项目1接线端子用螺栓搭接连接时，应采用力矩扳手拧紧，制作应符合《建筑电气工程施工质量验收规范》有关规定符合要求2交流单芯电缆或分相后的每相电缆宜品字型（三叶型）敷设，且不得形成闭合铁磁回路符合要求3三相照明配电干线的各相负荷分配平衡，其最大相负荷不宜超过三相负荷平均值的115%，最小相负荷不宜小于平均值的85%符合要求施工单位检查评定结果符合设计和《建筑节能工程施工质量验收规范》（GB50411-2007）的规定，评定合格。
