第二章盾构法与顶管法盾构就是在软岩与土体中进行隧道施工得专门机具,使用盾构机开挖隧道得方法称为盾构法。
顶管法就是将分节预制好得地下管道(或小型隧道)在土层中顶进,穿越障碍物得一种施工方法。
盾构法与顶管法就是软土地层中隧道暗挖施工得两类主要方法。
盾构法隧道前进就是依靠设在盾尾得一组千斤顶克服盾构机重与周围土体产生得正面与侧壁得摩阻力,千斤顶支撑在已拼装好得环形隧道衬砌上,每拼装一环管片,千斤顶向前推进一个衬砌环间宽度。
理论上,盾构法施工隧道,前进阻力不受隧道长度增加而增加。
顶管法得推力来自始发工作井内作用在后背井壁上得分组千斤顶,千斤顶将装有切口与支护开挖装置得工具管顶出工作井井壁,以工具管为先导,逐步将预制好得管节按设计轴线顶人土层中,直至工具管后得第一个管节进人目标工作井。
顶管法推进得阻力随管道长度得增加而增加。
为了克服长距离顶管顶进力不足,常在管道中间设置一个至几个中继接力间或采取其她减少摩阻力措施。
这两类工法得共同特点1)除竖井外,地面作业很少,隐蔽性好,因噪声、振动引起得环境影响小;2)隧道及管道施工费用与技术难度基本上不受覆土深浅得影响,适合建造覆土深得隧道;3)穿越河底或湖、海底时,隧道施工不影响航道,也完全不受气候得影响;4)穿越地面建筑群与地下管线密集得区域时,周围环境可不受施工影响;5)自动化程度高,劳动强度低,施工速度快、安全。
在施工工艺上,两种工法也有许多共同特点:l)都必须先在地面建造始发工作井,进出工作井得封门与土体加固技术;2)开挖工作面采用土压、气压、泥水或机械平台平衡开挖面得技术;3)挖土、土渣材料得运输方式;4)防排水及安全保护措施;5)地面沉降,对环境得扰动。
顶管法一般用于修建排水管、敷设煤气管、输油管、动力电缆与通讯电缆得管道、地下交通隧道及桥梁得墩台等,这些管道得内径一般都在2～3m。
内径太大与太小得管道顶进都较困难,因而都就是目前顶管技术研究得方向。
口径超过4石m得管道,一般自重过大,且在市内输送时超过限量规定,故常在现场预制;口径超过3m得较长距离顶管综合经济效益不如盾构法施工;直径小于0、6m得顶管,人员不能到达工作面,必须借助电视等实行远距离操作、自动控制,习惯称为微形顶管。
盾构顶管施工工艺盾构顶管施工工艺是一种先进的地下管道施工方法，适用于地铁、隧道、水利工程等各种地下工程项目。
下面将介绍盾构顶管施工工艺的相关内容。
一、盾构顶管施工流程1. 组织准备工作：施工前需要组织相关人员进行现场勘察和工程设计，并制定详细的施工方案，确定施工时程和资源需求。
2. 设备安装调试：安装盾构机和相关的设备，如推进液压系统、刀具系统等，并进行调试，确保设备正常运行。
3. 井下施工准备：挖掘竖井，井深一般为盾构管道的两倍，确保盾构机的安全进入和退出。
4. 环片安装：将钢筋混凝土环片预制好后，通过起重机械放入井下，然后用专门的工具将环片连接起来，形成管道。
5. 盾构机进场推进：盾构机通过井口进入施工现场，并在施工过程中不断推进。
6. 地层处理：由于不同的地质情况，在推进过程中需要对地层进行处理，如使用泥浆、注浆等方法加固地层，确保施工的稳定性。
7. 推进盾构机：根据设计要求，盾构机会不断地推进，不断地安装混凝土环片，形成完整的管道。
8. 施工检查和质量控制：在盾构施工过程中，需要进行定期的施工检查和质量控制，确保施工质量符合设计要求。
9. 空仓回运：当盾构机到达设计目标点后，通过井口将盾构机回运出来，并将井口进行封闭，完成盾构顶管的施工工作。
二、盾构顶管施工工艺的主要特点1. 高效、快速：盾构顶管施工工艺采用机械化施工方法，大大提高了施工效率和施工速度，可以快速完成大量的管道施工。
2. 精准、准确：盾构顶管施工工艺采用先进的导向系统，可以准确地控制盾构机的运行路径，确保施工的准确性和精度。
3. 环保、安全：盾构顶管施工工艺减少了对地表的破坏，减少了施工产生的噪音和尘土，同时也提高了施工的安全性。
4. 适应性强：盾构顶管施工工艺适用于不同地质条件和复杂地下环境，可以应对各种地质情况的挑战。
5. 资源利用率高：盾构顶管施工工艺可以有效地利用施工材料和资源，降低了施工成本。
三、盾构顶管施工的注意事项1. 地质勘察和预测：在施工前充分进行地质勘察和预测，了解地层情况，为施工方案设计提供准确的数据。
第1篇一、引言随着我国城市化进程的加快，城市交通拥堵、环境污染等问题日益突出，地下空间开发利用成为解决这些问题的有效途径。
盾构法作为一种高效、环保的地下工程开挖方法，在地铁、隧道、地下通道等工程中得到广泛应用。
本文将对盾构工程施工方法进行详细介绍。
二、盾构法简介盾构法是一种利用盾构机在地下开挖隧道的方法。
盾构机由盾构主体、刀盘、推进系统、注浆系统、泥水处理系统等组成。
在施工过程中，盾构机在土体中推进，形成隧道空间，同时注浆填充盾构机与土体之间的空隙，确保隧道结构的稳定。
三、盾构施工方法1. 施工准备（1）现场勘查：对施工现场进行详细勘查，了解地质条件、地下管线、周边建筑物等情况，为施工方案制定提供依据。
（2）施工方案：根据勘查结果，制定详细的施工方案，包括盾构机选型、施工工艺、进度安排、质量控制、安全管理等。
（3）设备安装：安装盾构机及其配套设备，包括刀盘、推进系统、注浆系统、泥水处理系统等。
（4）临时设施：搭建施工临时设施，如施工围挡、排水设施、通风设施等。
2. 盾构始发（1）端头处理：根据地质条件和隧道结构要求，对盾构始发端头进行加固处理，确保盾构机顺利始发。
（2）盾构机就位：将盾构机安装在始发洞室内，确保其位置准确、稳定。
（3）盾构机调试：对盾构机进行调试，确保其各项性能指标符合要求。
3. 盾构掘进（1）掘进参数控制：根据地质条件和隧道结构要求，合理设置掘进参数，包括推进速度、刀盘转速、注浆压力等。
（2）土体控制：采用刀盘刀具、渣土改良技术、管片壁后同步注浆与二次注浆等措施，确保土体稳定，防止地面沉降、隧道变形等问题。
（3）盾构姿态控制：通过调整掘进参数、纠偏装置等手段，确保盾构机在掘进过程中保持稳定姿态。
4. 管片拼装（1）拼装成环：盾构推进结束后，迅速拼装管片成环，确保隧道结构的完整性。
（2）拼装顺序：从下部的标准管片开始，依次左右两侧交替安装标准管片，然后拼装邻接管片，后安装楔形管片。
现状运营盾构法排水管道上的骑马井（兼顶管井）施工工法现状运营盾构法排水管道上的骑马井（兼顶管井）施工工法一、前言随着城市化的不断推进和人们生活水平的提高，对城市排水系统的要求也越来越高。
现状运营盾构法排水管道上的骑马井（兼顶管井）施工工法是一种用于排水管道施工的先进技术，具有很高的施工效率和质量保障能力。
二、工法特点现状运营盾构法排水管道上的骑马井（兼顶管井）施工工法的特点如下：1. 综合利用盾构机与顶管机的优势，兼顾了施工速度和施工质量。
2. 工法灵活多样，适用于各种地质条件和管道径线设计。
3. 施工过程中可对现有管道进行修复加固，提高了管道的使用寿命。
4. 适用于大直径排水管道的施工，可大幅度降低施工成本和时间。
5. 施工过程中对土体的干扰小，减少了对周围环境的影响。
三、适应范围现状运营盾构法排水管道上的骑马井（兼顶管井）施工工法适用于以下情况：1. 城市排水管道的新建和改造工程。
2. 排水管道穿越土层坚硬、地质复杂和强度高的地质体。
3. 改扩建排水管道时需要与现有管道连接的情况。
四、工艺原理现状运营盾构法排水管道上的骑马井（兼顶管井）施工工法的工艺原理如下：在施工过程中，首先利用盾构机掘进一个顶管井，然后在顶管井的顶部安装骑马井，利用骑马井的支撑和导向作用，将盾构机的推力传递到盾构管道上，完成管道的推进和安装。
同时，通过顶管井与现有管道连接，实现对现有管道的修复和加固。
五、施工工艺现状运营盾构法排水管道上的骑马井（兼顶管井）施工工法的施工工艺包括以下几个阶段：1. 盾构机掘进顶管井。
2. 安装骑马井。
3. 推进盾构管道并与现有管道连接。
4. 断水处理和防水措施。
5. 环形填充和止水圈加固。
六、劳动组织现状运营盾构法排水管道上的骑马井（兼顶管井）施工工法的劳动组织包括施工人员的组织和管理，施工过程的协调和配合，以及安全和质量的监督和控制。
七、机具设备现状运营盾构法排水管道上的骑马井（兼顶管井）施工工法所需的机具设备包括盾构机、顶管机、骑马井、推力系统、导向系统、土方回填设备等，这些机具设备能够有效地支撑和推进施工过程，并提高施工效率和质量。

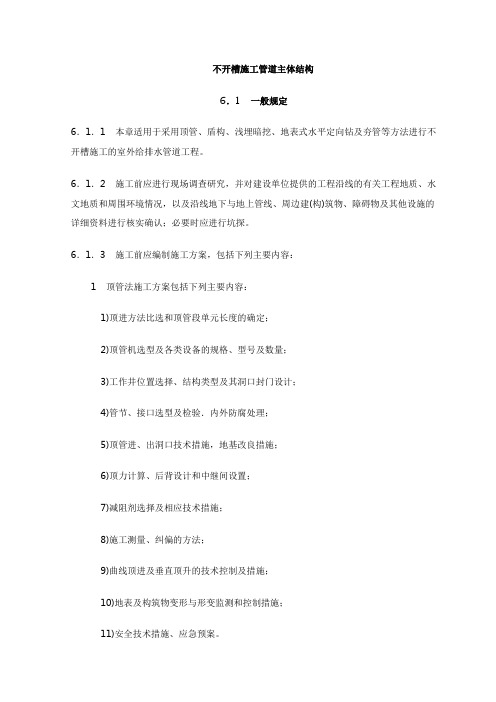

不开槽施工管道主体结构6．1 一般规定6．1．1 本章适用于采用顶管、盾构、浅埋暗挖、地表式水平定向钻及夯管等方法进行不开槽施工的室外给排水管道工程。
6．1．2 施工前应进行现场调查研究，并对建设单位提供的工程沿线的有关工程地质、水文地质和周围环境情况，以及沿线地下与地上管线、周边建(构)筑物、障碍物及其他设施的详细资料进行核实确认；必要时应进行坑探。
6．1．3 施工前应编制施工方案，包括下列主要内容：1 顶管法施工方案包括下列主要内容：1)顶进方法比选和顶管段单元长度的确定；2)顶管机选型及各类设备的规格、型号及数量；3)工作井位置选择、结构类型及其洞口封门设计；4)管节、接口选型及检验．内外防腐处理；5)顶管进、出洞口技术措施，地基改良措施；6)顶力计算、后背设计和中继间设置；7)减阻剂选择及相应技术措施；8)施工测量、纠偏的方法；9)曲线顶进及垂直顶升的技术控制及措施；10)地表及构筑物变形与形变监测和控制措施；11)安全技术措施、应急预案。
2 盾构法施工方案包括下列主要内容：1)盾构机的选型与安装方案；2)工作井的位置选择、结构形式、洞门封门设计；3)盾构基座设计，以及始发工作井后背布置形式；4)管片的拼装、防水及注浆方案；5)盾构进、出洞口的技术措施，以及地基、地层加固措施；6)掘进施工工艺、技术管理方案；7)垂直运输、水平运输方式及管道内断面布置；8)掘进施工测量及纠偏措施；9)地表变形及周围环境保护的要求、监测和控制措施；10)安全技术措施、应急预案。
3 浅埋暗挖法施工方案包括下列主要内容：1)土层加固措施和开挖方案；2)施工降排水方案；3)工作井的位置选择、结构类型及其洞口封门的设计、井内布置；4)施工程序(步序)设计；5)垂直运输、水平运输方式及管道内断面布置；6)结构安全和环境安全、保护的要求、监测和控制措施；7)安全技术措施、应急预案。
4 地表式定向钻法施工方案包括下列主要内容：1)定向钻的入土点、出土点位置选择；2)钻进轨迹设计(入土角、出土角、管道轴向曲率半径要求)；3)确定终孔孔径及扩孔次数，计算管道回拖力，管材的选用；4)定向钻机、钻头、钻杆及扩孔头、拉管头等的选用；5)护孔减阻泥浆的配制及泥浆系统的布置；6)地面管道布置走向及管道材质、组对拼装、防腐层要求；7)导向定位系统设备的选择及施工探测(测量)技术要求、控制措施：8)周围环境保护及监控措施。
盾构法和顶管法的异同点
盾构法和顶管法是两种常见的隧道建设方法，它们有相似之处，也有不同之处。
首先，两种方法都是利用机械设备在地下开挖隧道，可以应用于地铁、水利、矿井等领域。
其次，两种方法都需要钻探和测量技术的支持，以确保隧道的安全和精度。
最后，两种方法在施工中都需要考虑地质条件、地下水、地下管线等因素，以避免因施工而导致的事故和损失。
然而，盾构法和顶管法也有明显的不同之处。
首先，盾构法主要是针对较硬的地质条件，采用大型盾构机进行开挖，从而形成连续的隧道。
而顶管法则是适用于软土、泥沙等较松散的地质条件，采用顶管机或人工推进的方式，逐段推进管壳形成隧道。
其次，两种方法的成本和施工周期也有区别，盾构法需要较长的施工周期和高昂的投资成本，而顶管法则相对较短，成本也相对较低。
综上所述，盾构法和顶管法各有优劣，在实际建设中应根据具体情况选用不同的方法，并结合地质勘察、技术支持等措施，确保施工的安全和质量。
- 1 -。
盾构施工方法
盾构施工方法（Tunnel Boring Machine, TBM）是一种利用机
械设备挖掘隧道的施工技术。
以下是一般盾构施工的步骤和方法：
1. 准备工作：进行地质勘探和实验，确定隧道的位置、长度和深度。
同时，确定施工起点和终点，并进行必要的环境保护措施。
2. 设备安装：将盾构机和相关设备安装到施工现场，并进行必要的调试和检查。
3. 土壤处理：根据地质条件，对土壤进行必要的处理，如加固、控制地下水位等，以确保施工的安全和顺利进行。
4. 盾构机推进：将盾构机启动，并以一定的推进速度向隧道的目标位置推进。
盾构机同时进行土层的挖掘和土模的支撑，以保证隧道的稳定性。
5. 土层处理：随着盾构机的推进，挖掘出的土层通过输送系统运往施工现场外，进行处理和分类。
6. 隧道衬砌：在盾构机推进过程中，随着隧道的挖掘，紧跟在后面的工人在隧道壁上进行衬砌施工。
衬砌形式可以根据需要选择，如混凝土搅拌、拼装式预制衬砌等。
7. 施工监测：在盾构施工过程中，需要进行各种监测，如地下
水位、土层变形、环境噪音等的监测，以保证施工的安全和质量。
8. 完工验收：隧道挖掘和衬砌完成后，进行相关的验收和检查，确保隧道的安全和符合设计要求。
盾构施工方法在城市地铁、交通隧道、水利工程、能源工程等领域有广泛应用，其优点包括施工效率高、对环境影响小、能适应复杂地质条件等。
市政管道工程泥水平衡盾构顶管施工工法市政管道工程泥水平衡盾构顶管施工工法一、前言市政管道工程是城市基础设施建设中不可或缺的一部分，为了满足城市发展的需求，提高施工效率和质量，泥水平衡盾构顶管施工工法应运而生。
该工法在市政管道工程中的应用越来越广泛，本文旨在对该工法进行详细介绍和分析。
二、工法特点泥水平衡盾构顶管施工工法是指通过盾构机的推进和顶管支撑系统的配合，实现在不破坏地表的情况下施工管道工程的一种工法。
该工法具有施工过程稳定、施工效率高、管道质量好等特点。
三、适应范围泥水平衡盾构顶管施工工法适用于各种地质条件的地下空间，包括软土、砂土、黏土和岩层等。
同时，该工法适用于各种管道类型，如排水管道、给水管道、天然气管道等。
四、工艺原理泥水平衡盾构顶管施工工法是基于工艺原理进行施工的，其关键在于施工工法与实际工程之间的联系和采取的技术措施。
该工法通过盾构机的推进和顶管支撑系统的配合，在施工过程中保持地表的稳定，同时实现管道的质量控制。
具体的工艺原理包括地质勘察、预制顶管、盾构机推进等环节。
五、施工工艺泥水平衡盾构顶管施工工法的施工过程包括前期准备、洞室开挖、顶管推进、顶管组装和连接等阶段。
在前期准备阶段，需要进行地质勘察和设计方案的制定。
在洞室开挖阶段，通过盾构机的推进，实现地下空间的开挖和管道的安放。
在顶管推进阶段，盾构机通过施工推进管道，同时完成排土和注浆作业。
在顶管组装和连接阶段，需要对顶管进行组装并与已有管道连接。
六、劳动组织泥水平衡盾构顶管施工工法的劳动组织包括施工队伍的组织和岗位的分工。
施工队伍主要包括现场管理人员、操作人员、技术人员和安全人员等。
岗位的分工根据施工过程的需要进行安排，以确保施工工艺的顺利进行。
七、机具设备泥水平衡盾构顶管施工工法所需的机具设备包括盾构机、注浆设备、排土设备和顶管支撑系统等。
这些机具设备具有高效、安全、稳定的特点，能够满足施工过程中的需求。
八、质量控制泥水平衡盾构顶管施工工法的质量控制主要包括地质勘察、管道预制、顶管组装和施工过程的监控等。
