NOx传感器怎样 氮氧化物传感器模组如何使用 NOx传感器哪家好 NOx传感器

氮氧化物浓度传感器氮氧化物NOX 浓度传感器氮氧化物NOX 泄露检测探测器产品适用于各种环境和特殊环境中的氮氧化物NOX 气体浓度和泄露，在线检测及现场声光报警，对危险现场的作业安全起到了预警作用，此仪器采用进口的电化学传感器和微控制器技术，具有信号稳定，精度高，重复性好等优点，防爆接线方式适用于各种危险场所，并兼容各种控制器，PLC,DCS等控制系统，可以同时实现现场报警和远程监控，报警功能，4-20mA 标准信号输出，继电器开关量输出。

氮氧化物浓度传感器氮氧化物NOX 浓度传感器产品特性：气体传感器参数工作电压DC5V±1%/DC24±1%波特率9600测量气体氮氧化物NOX 气体检测原理电化学采样精度±2%F.S 响应时间<30S重复性±1%F.S 工作湿度10-95%RH，(无冷凝)工作温度-30～50℃长期漂移≤±1%（F.S/年）存储温度-40～70℃预热时间30S 工作电流≤50mA 工作气压86kpa-106kpa安装方式7脚拔插式质保期1年输出接口7pIN 外壳材质铝合金使用寿命2年外型尺寸(引脚除外)33.5X3121.5X31测量范围详见选型表输出信号TTL(标配)0.4-2.0VDC(常规)/4-20mA数字信号格式数据位:8;停止位:1;校验位:无;①进口电化学传感器具有良好的抗干扰性能，适用寿命8年。

②采用先进微处理技术，响应速度快，测量精度高，稳定性和重复性好。

③检测现场具有具有现场声光报警功能，气体浓度超标即时报警，是危险场所作业的安全保障。

4现场带背光大屏幕LCD显示，直观显示气体浓度，类型，单位，工作状态等。

5独立气室，更换传感器无须现场标定，传感器关键参数自动识别。

6全量程范围温度数字自动跟踪补偿，保证测量准确性。

氮氧化物浓度传感器氮氧化物NOX浓度传感器技术参数：检测气体：空气中的氮氧化物NOX气体检测范围：0~50ppm,0~500ppm,0~1000ppm可选。

nox传感器工作原理
nox传感器是一种用于测量空气中氮氧化物（NOx）浓度的重要设备。

它的工作原理基于化学反应和电化学原理。

首先，空气样本通过进气口进入传感器。

进入传感器的空气与传感器内部的特殊材料发生化学反应，使氮气（N2）和氧气（O2）分解为氮氧化合物。

这些氮氧化合物随后被传感器内部的触媒材料催化为氮氧化物（NOx），通常主要是一氧化氮（NO）和二氧化氮（NO2）。

接下来，传感器通过测量氮氧化物的浓度来确定空气中NOx 的含量。

通常，这种测量是通过电化学方法完成的。

传感器内部会有一个或多个电极（通常是氧化还原电极），这些电极与传感器中的氮氧化物发生反应，并产生电流变化。

这些电流变化与氮氧化物浓度成正比。

最后，传感器通过将测得的电流信号转换为相应的NOx浓度值，并通过输出端口提供给系统或设备使用者。

这样，使用者就可以根据NOx浓度的变化来判断空气污染程度或进行相关的控制和调节。

总的来说，nox传感器的工作原理是基于化学反应和电化学原理，通过测量空气中氮氧化物的浓度来判断空气质量，并为相关应用提供准确的NOx浓度数据。

nox传感器工作原理
鉴于您不希望有标题相同的文字，请找以下一段没有标题的描述Nox传感器工作原理的内容：
Nox传感器是一种用于测量发动机废气中氮氧化物（NOx）含量的传感器。

传感器的工作原理基于化学反应，并利用固体电解质来测量NOx浓度。

传感器包含两个主要部分：传感器电极和氧离子传导固体电解质。

传感器电极由金属氧化物制成，作为催化剂，将NOx与氧反应生成氮氧化物（NO）和氧离子（O2-）。

生成的氮氧化物和氧离子通过电解质传导到另一个电极，形成测量电流。

传感器测量的基本原理是根据电解质中氧离子的浓度与传感器输出电流之间的关系来计算NOx浓度。

当氮氧化物浓度升高时，反应速率也会增加，进而导致测量电流的增大。

由于Nox传感器的工作原理基于化学反应，因此在传感器的性能和使用寿命方面需要特别注意。

传感器需要定期校准和维护，以确保准确测量NOx浓度并提供可靠的数据用于发动机控制系统。

nox 传感器原理NOX传感器原理一、引言NOX（氮氧化物）传感器是一种用于测量发动机尾气中NOX浓度的重要设备。

NOX是一种有害的气体，对环境和人体健康造成严重影响。

因此，开发出高精度、高灵敏度的NOX传感器对于监测和控制发动机尾气排放具有重要意义。

二、传感器工作原理NOX传感器是通过电化学原理来测量NOX浓度的。

该传感器通常由两个电极和一个电解质层组成。

其中一个电极是工作电极，另一个电极是参比电极，电解质层则起到隔离和传递离子的作用。

当NOX气体进入传感器后，会发生一系列的电化学反应。

首先，NOX气体被电解质层吸附并分解成氮气和氧气。

然后，氮气和氧气会进一步与电解质层发生反应，产生氮氧化物离子和电子。

在这个过程中，工作电极和参比电极之间会产生电势差。

这个电势差与NOX气体的浓度成正比。

通过测量这个电势差的大小，就可以准确地计算出NOX气体的浓度。

三、传感器特点1. 高灵敏度：NOX传感器具有高灵敏度，能够检测到极低浓度的NOX气体。

这使得它成为监测发动机排放的理想设备。

2. 快速响应：NOX传感器的响应速度非常快，可以在短时间内准确地测量出NOX气体的浓度变化。

这对于实时监测和控制发动机尾气排放非常重要。

3. 高精度：传感器通过电化学反应来测量NOX浓度，具有高精度和稳定性。

它可以提供准确的测量结果，有助于进行精确的排放控制。

4. 长寿命：NOX传感器采用耐高温、耐腐蚀材料制造，具有较长的使用寿命。

这减少了维护和更换传感器的频率，降低了使用成本。

5. 小巧便携：NOX传感器体积小巧，重量轻，方便携带和安装。

它可以广泛应用于各种车辆和发动机系统中。

四、应用领域NOX传感器主要应用于汽车尾气排放监测和控制领域。

通过实时监测发动机尾气中NOX浓度的变化，可以对发动机进行调整和优化，以降低NOX排放量。

NOX传感器还可以应用于环境监测和工业生产过程中。

它可以用于监测工业废气中的NOX浓度，实施环保措施，减少大气污染。

scr上游nox传感器输出值标准
SCR（硅控整流器）上游的NOx（氮氧化物）传感器输出值标准
通常根据具体的应用和设备制造商的要求而有所不同。

一般来说，NOx传感器的输出值标准可能包括以下几个方面：
1. 输出信号类型，NOx传感器通常会输出模拟信号或数字信号。

模拟信号一般是电压或电流信号，而数字信号则可能是经过AD转换
的数字数值。

标准可能会规定传感器输出的信号类型和范围，以便
设备能够正确读取和处理传感器的输出信号。

2. 输出值范围，标准可能规定NOx传感器输出值的范围，包括
最小值和最大值。

这有助于设备操作人员监测传感器输出值是否在
正常范围内，以及在必要时进行故障诊断和维护。

3. 精度要求，标准可能还会规定NOx传感器输出值的精度要求，即传感器输出值与实际NOx浓度之间的偏差限制。

这有助于确保设
备能够准确地监测和控制NOx排放。

4. 标定要求，标准可能会要求对NOx传感器进行定期标定，以
确保其输出值的准确性和稳定性。

标定可能涉及使用标准气体进行
比对，以调整传感器的输出值。

总之，SCR上游的NOx传感器输出值标准是确保设备能够准确监测和控制NOx排放的重要依据，通常会涉及输出信号类型、输出值范围、精度要求和标定要求等方面的规定。

制造商和行业标准组织可能会提供更具体的标准和指导。

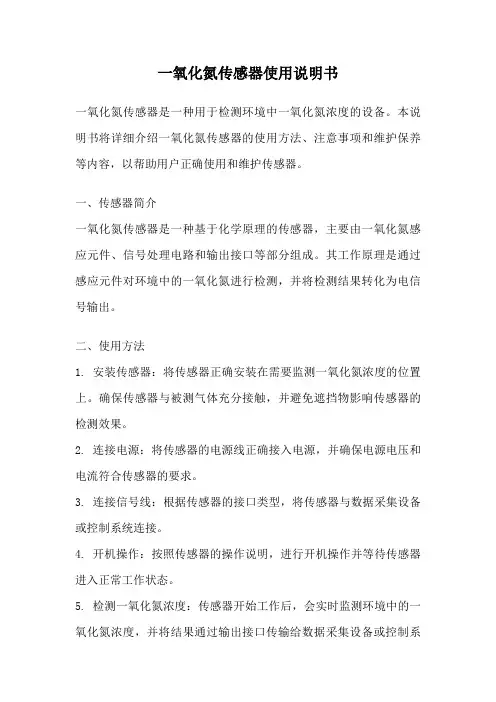

一氧化氮传感器使用说明书一氧化氮传感器是一种用于检测环境中一氧化氮浓度的设备。

本说明书将详细介绍一氧化氮传感器的使用方法、注意事项和维护保养等内容，以帮助用户正确使用和维护传感器。

一、传感器简介一氧化氮传感器是一种基于化学原理的传感器，主要由一氧化氮感应元件、信号处理电路和输出接口等部分组成。

其工作原理是通过感应元件对环境中的一氧化氮进行检测，并将检测结果转化为电信号输出。

二、使用方法1. 安装传感器：将传感器正确安装在需要监测一氧化氮浓度的位置上。

确保传感器与被测气体充分接触，并避免遮挡物影响传感器的检测效果。

2. 连接电源：将传感器的电源线正确接入电源，并确保电源电压和电流符合传感器的要求。

3. 连接信号线：根据传感器的接口类型，将传感器与数据采集设备或控制系统连接。

4. 开机操作：按照传感器的操作说明，进行开机操作并等待传感器进入正常工作状态。

5. 检测一氧化氮浓度：传感器开始工作后，会实时监测环境中的一氧化氮浓度，并将结果通过输出接口传输给数据采集设备或控制系统。

三、注意事项1. 避免高温环境：传感器在使用过程中应避免长时间暴露在高温环境中，以免影响传感器的性能和寿命。

2. 防止湿气侵入：传感器应避免受到大量水汽或液体的侵入，以免导致传感器短路或损坏。

3. 定期校准：为了保证传感器的准确性和稳定性，建议定期对传感器进行校准。

具体的校准方法和周期可根据实际需求和厂家提供的说明进行操作。

4. 避免振动和冲击：传感器在使用过程中应避免受到强烈的振动和冲击，以免影响传感器的正常工作。

5. 避免与有害气体接触：传感器主要用于一氧化氮的检测，应避免与其他有害气体接触，以免产生误判或损坏传感器。

四、维护保养1. 定期清洁：传感器在使用过程中可能会受到灰尘、污垢等污染物的影响，建议定期清洁传感器表面，以保证传感器的敏感元件正常工作。

2. 定期更换滤波器：传感器中的滤波器是保护敏感元件的重要组成部分，定期检查并更换滤波器，可有效延长传感器的使用寿命。

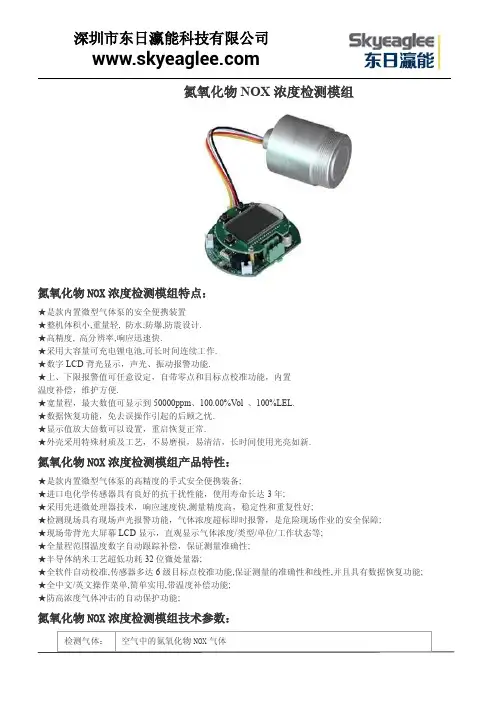

氮氧化物NOX浓度检测模组氮氧化物NOX浓度检测模组特点：★是款内置微型气体泵的安全便携装置★整机体积小,重量轻,防水,防爆,防震设计.★高精度,高分辨率,响应迅速快.★采用大容量可充电锂电池,可长时间连续工作.★数字LCD背光显示，声光、振动报警功能.★上、下限报警值可任意设定，自带零点和目标点校准功能，内置温度补偿，维护方便.★宽量程，最大数值可显示到50000ppm、100.00%Vol、100%LEL.★数据恢复功能，免去误操作引起的后顾之忧.★显示值放大倍数可以设置，重启恢复正常.★外壳采用特殊材质及工艺，不易磨损，易清洁，长时间使用光亮如新.氮氧化物NOX浓度检测模组产品特性：★是款内置微型气体泵的高精度的手式安全便携装备;★进口电化学传感器具有良好的抗干扰性能，使用寿命长达3年;★采用先进微处理器技术，响应速度快,测量精度高，稳定性和重复性好;★检测现场具有现场声光报警功能，气体浓度超标即时报警，是危险现场作业的安全保障;★现场带背光大屏幕LCD显示，直观显示气体浓度/类型/单位/工作状态等;★全量程范围温度数字自动跟踪补偿，保证测量准确性;★半导体纳米工艺超低功耗32位微处量器;★全软件自动校准,传感器多达6级目标点校准功能,保证测量的准确性和线性,并且具有数据恢复功能;★全中文/英文操作菜单,简单实用,带温度补偿功能;★防高浓度气体冲击的自动保护功能;氮氧化物NOX浓度检测模组技术参数：检测气体：空气中的氮氧化物NOX气体检测范围：0-100ppm、500ppm、1000ppm、5000ppm、0-100%LEL分辨率：0.1ppm、0.1%LEL显示方式：液晶显示温湿度：选配件，温度检测范围：-40～120℃，湿度检测范围：0-100%RH检测方式：扩散式、流通式、泵吸式可选安装方式：壁挂式、管道式检测精度：≤±3%线性误差：≤±1%响应时间：≤20秒（T90）零点漂移：≤±1%（F.S/年）恢复时间：≤20秒重复性：≤±1%信号输出：①4-20mA信号：标准的16位精度4-20mA输出芯片，传输距离1Km②RS485信号：采用标准MODBUS RTU协议，传输距离2Km③电压信号：0-5V、0-10V输出，可自行设置④脉冲信号：又称频率信号，频率范围可调（选配）⑤开关量信号：标配2组继电器，可选第三组继电器，继电器无源触点，容量220VAC3A/24VDC3A传输方式：①电缆传输：3芯、4芯电缆线，远距离传输（1-2公里）②GPRS传输：可内置GPRS模块，实时远程传输数据，不受距离限制（选配）接收设备：用户电脑、控制报警器、PLC、DCS、等报警方式：现场声光报警、外置报警器、远程控制器报警、电脑数据采集软件报警等报警设置：标准配置两级报警，可选三级报警；可设置报警方式：常规高低报警、区间控制报警电器接口：3/4″NPT内螺纹、1/2″NPT内螺纹，同时支持2种电器连接方式防爆标志：ExdII CT6（隔爆型）壳体材料：压铸铝+喷砂氧化/氟碳漆，防爆防腐蚀防护等级：IP66工作温度：-30～60℃工作电源：24VDC（12～30VDC）工作湿度：≤95%RH，无冷凝尺寸重量：183×143×107mm(L×W×H）1.5Kg(仪器净重)工作压力：0～100Kpa标准配件：说明书、合格证质保期：一年氮氧化物NOX浓度检测模组简单介绍：氮氧化物NOX浓度检测模组报警器高精度、高分辨率，响应快速，超大容量锂电充电电池，采样距离远，LCD背光显示，声光报警功能，上、下限报警值可任意设定，可进行零点和任意目标点校准，操作简单，具有误操作数据恢复功能.氮氧化物NOX浓度检测模组应用场所：医药科研、学校科研、制药生产车间、烟草公司、环境检测、楼宇建设、消防报警、污水处理、石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、锅炉房、加气站、垃圾处理厂、隧道施工、输油管道、航空航天、工业气体过程控制、室内空气质量检测、地下燃气管道检修、危险场所安全防护、军用设备检测等。

一篇文章讲透氮氧传感器！柴油车排放法规越来越严，而氮氧传感器作为后处理系统最贵的一个传感器，它是怎么工作的？出现故障后又该如何解决？今天我为大家详细讲解氮氧传感器的工作原理及故障。

一、传感器结构介绍目前氮氧化合物传感器只能用于测量出口NOx的值。

它通过车身总线与ECM通讯，同时在NOx传感器总成内部也有自诊断系统，传感器监测自身的工作情况并通过车身CAN总线向ECM汇报是否出现故障。

整个NOx传感器总成是一个零件！1.1. 氮氧传感器类型● 按品牌分类：潍柴、玉柴、锡柴、上柴、重汽、康明斯等等。

● 按供电电压分类: 24V跟12V两种。

● 按插头分类：五针和四针两种。

1.2. 氮氧传感器测量的参数及范围1.3.氮氧传感器结构组成氮氧化合物传感器由传感器探头、控制模块、连接插头和连接电缆组成。

1.4.传感器插头1.5.传感器探头1.6.HD、HF型探头内部结构1.7.Bc4型探头内部结构二、传感器工作测量原理2.1.监控诊断氮氧化合物传感器在正常工作后实时的把排气中NOx值传送到ECU。

ECU并不是通过监测实时的NOx值来判断排气是否合格，而是通过一套氮氧化物监测程序来对排气中的NOx值是否超标进行检测。

以下条件必须满足，以运行NOx监控● 没有冷却水温度传感器相关故障码● 没有环境压力传感器相关故障码● 冷却水温度高于70摄氏度● 海拔低于1600米● 在第一测量室内尾气中的氧气被泵出同时在铂金材料上HC, CO, H2 被氧化。

● 第二测量室中，NOx在催化材料上还原同时释放出O2。

● 测量第二测量室产生O2的量就代表了NOx含量。

2.2.氮氧化物监控－常规监控氮氧化物常规监控程序工作的条件为：● 计量喷射量在800 to 3800 ml/h 6cyl engine.600 to 3800 ml/h 4cy engine.● 发动机转速范围在1400 - 1700 rpm 6 cylinder engine.1400 – 1750 rpm 4 cylinder engine.● Nox传感器给出一个相对稳定的读值● 最少15秒钟稳定的喷油量● 以上条件满足后，ECU将进行两次采样，然后将两次采样的值平均，得到的平均值与设定好的限值进行比较。

专利名称：NOx传感器控制装置和NOx传感器控制方法
专利类型：发明专利
发明人：加藤健次,中山裕也,小野木裕崇,都筑正雄,西山拓海申请号：CN201910489716.5
申请日：20190606
公开号：CN110578588A
公开日：
20191217
专利内容由知识产权出版社提供
摘要：本发明提供一种NOx传感器控制装置和NOx传感器控制方法，能够不妨碍内燃机驱动期间对NOx浓度的检测地可靠地去除吸附于NOx传感器的SOx。

NOx传感器控制装置(1)与被安装在内燃机的NOx传感器(10)连接，其中，NOx传感器(10)具有：探测单元(130)，其具备固体电解质体(131)和设置于该固体电解质体的表面的一对电极(132、133)，用于检测NOx的浓度；以及加热器(161)，其用于对该探测单元进行加热，NOx传感器控制装置(1)具备在内燃机的驱动停止时进行恢复控制的加热器控制部(57、61)，该恢复控制是用于将吸附于NOx传感器的SOx去除的对加热器的通电控制。

申请人：日本特殊陶业株式会社
地址：日本爱知县
国籍：JP
代理机构：北京林达刘知识产权代理事务所(普通合伙)
代理人：刘新宇
更多信息请下载全文后查看。
