《计算机组装与维护》电子教案第一章：计算机基础知识1.1 计算机概述介绍计算机的发展历程解释计算机的基本概念说明计算机的用途和重要性1.2 计算机硬件介绍计算机硬件的分类和功能解释中央处理器（CPU）的作用说明内存、硬盘、显卡等硬件设备的作用1.3 计算机软件介绍计算机软件的分类和功能解释操作系统的作用说明应用软件、编程语言等软件的特点和用途第二章：计算机组装2.1 组装工具与设备介绍常用的组装工具和设备解释螺丝刀、主板、机箱等工具和设备的作用2.2 组装步骤说明计算机组装的基本步骤包括拆卸和组装计算机的过程强调组装时的注意事项和安全性2.3 组装示例提供具体的组装示例包括拆卸和组装计算机的实际操作过程指导学生进行组装实践第三章：计算机维护3.1 维护基本知识介绍计算机维护的重要性和目的解释维护的基本概念和方法3.2 清洁与保养说明计算机清洁和保养的方法包括键盘、鼠标、显示屏等设备的清洁和保养3.3 故障排除与维修介绍计算机常见故障的排除方法解释维修的基本步骤和注意事项第四章：操作系统安装与配置4.1 操作系统概述介绍操作系统的概念和作用解释不同类型操作系统的特点和用途4.2 安装操作系统说明操作系统安装的步骤和注意事项包括硬盘分区、安装文件传输等操作4.3 配置操作系统介绍操作系统配置的方法和技巧包括设置桌面环境、网络连接、驱动程序安装等第五章：计算机安全与维护5.1 网络安全介绍网络安全的概念和重要性解释防火墙、杀毒软件等网络安全工具的作用5.2 数据备份与恢复说明数据备份和恢复的方法和技巧包括使用外部存储设备、云存储等进行数据备份和恢复5.3 计算机维护与升级介绍计算机维护和升级的方法和技巧包括硬件升级、系统更新等操作第六章：硬件故障诊断与处理6.1 硬件故障分类介绍硬件故障的常见类型，如电源故障、内存故障、硬盘故障等。
解释各种故障的特点和影响。
6.2 硬件诊断工具介绍常用的硬件诊断工具，如测量仪器、诊断软件等。
微型计算机组装与维护教案第一章：微型计算机基础知识1.1 计算机的发展史介绍计算机的发展阶段，从电子管计算机到集成电路计算机，再到现在的超大规模集成电路计算机。
讲解各个阶段计算机的主要特点和性能。
1.2 微型计算机的硬件系统介绍微型计算机的硬件组成部分，包括中央处理器（CPU）、主板、内存、硬盘、显卡等。
讲解各个硬件组件的作用和性能。
1.3 微型计算机的软件系统介绍微型计算机的软件系统，包括操作系统、应用软件等。
讲解操作系统的基本功能和常用操作。
第二章：微型计算机的组装2.1 组装前的准备讲解组装计算机所需工具和设备。
讲解如何正确打开电脑机箱。
2.2 安装CPU和散热器讲解CPU的安装方法和注意事项。
讲解如何正确安装散热器。
2.3 安装内存讲解内存的安装方法和注意事项。
讲解如何正确安装内存条。
2.4 安装主板讲解主板的安装方法和注意事项。
讲解如何正确安装主板。
2.5 安装电源讲解电源的安装方法和注意事项。
讲解如何正确安装电源。
第三章：硬盘和光驱的安装3.1 安装硬盘讲解硬盘的安装方法和注意事项。
讲解如何正确安装硬盘。
3.2 安装光驱讲解光驱的安装方法和注意事项。
讲解如何正确安装光驱。
3.3 硬盘和光驱的调试讲解如何调试硬盘和光驱的工作状态。
讲解如何解决硬盘和光驱出现的问题。
第四章：显卡和显示器的安装4.1 安装显卡讲解显卡的安装方法和注意事项。
讲解如何正确安装显卡。
4.2 连接显示器讲解如何连接显示器和显卡。
讲解如何调试显示器。
4.3 显卡和显示器的调试讲解如何调试显卡和显示器的工作状态。
讲解如何解决显卡和显示器出现的问题。
第五章：组装完成后的调试和维护5.1 调试计算机讲解如何调试计算机的基本功能。
讲解如何解决调试过程中出现的问题。
5.2 维护计算机讲解如何清洁计算机内部。
讲解如何检查和更换计算机的硬件设备。
5.3 计算机的软件维护讲解如何安装和更新软件。
讲解如何解决软件出现的问题。
第六章：计算机网络基础与组装6.1 计算机网络概述介绍计算机网络的定义、功能和分类。
《计算机组装与维护》电子教案
图10-4 ATX机箱图10-5 Micro ATX 机箱图10-6 Mini-ITX 机箱一、分组讨论
分组讨论机箱的类型、特点与应用场合，并将主要的知识点记录下来。
二、学生实践
利用教室一体机或机房电脑，上网查找有关各类机箱的资料。
103电源和机箱的选购参考
・选购指南1—电源的选购参考
目前电源DIY市场鱼龙混杂，各种大小品牌电源以及山寨货和假货充斥市场，产品
质量和性能特点也各有不同，消费者在选购电源时应注意以下5个事项。
（1）确定合适的功
率
普通家用和办公计算机一般使用300~400W左右即可。
但如果配件的性能很高（如配备高端独立显卡），或者要连接较多的外部设备，则要依照实际需要来选购功率更大的电源。
（2）观察电源的做
工
通常好的电源其外壳多采用镀锌钢板或全铝材料制品，有些高档电源还会使用镀金或镀银材质，产品做工精细，零部件充足，分量沉厚，抗压性强，不仅外型美观，同时也有利于防锈、防腐、防辐射及散热作用。
（3）查看电源的安全认证
电源产品都应该通过国家或国际安全认证。
国外比较知名的设备安全认证有FCC、CE、RoHS、80 Plus、TUV等。
我国权威的电子产品安全认证包括CCC （简称3C）、CCEE 和CCIB等几种。
其中3C是国家新一代电子产品强制认证。
（4）了解电磁干扰标准
电源工作时会产生较强的电磁振荡，为了尽量降低电源所造成的电磁影响，国际上制定了抗电磁干扰的FCCA和FCCB标准，在我国也有国标A级（工业级）和国标B级分
组
讨
论
10,
25'。
班别：班科目：计算机组装与维护课任教师：教学目的通过本课程的学习，使学生能掌握计算机组装与维护的基本知识，初步具备自己选购组件进行组装电脑硬件、安装操作系统以及一些实用程序的使用能力。
实施方法本课程按照“以服务为宗旨，以就业为导向”的职业教育办学指导思想，力求从实际应用的需要出发，减少枯燥死板的理论概念，加强应用性和可操作性的内容，坚持基础、技巧、理论、操作实训让学生学以致用、学有所成。
周别授课章节及内容相应的实验、实训一第一章计算机概述二第二章主机选购主板、选购CPU三第二章主机内存储器的选购四第三章外存储器选购硬盘、光驱五第四章扩展卡选购显卡、声卡、网卡六第五章输入设备选购键盘与鼠标、扫描仪七第六章输出设备显示器的选购及日常维护、打印机八第七章其他硬件设备音箱、机箱和电源的选购和日常维护九第八章计算机的组装计算机各个部件的安装十第八章计算机的组装计算机各个部件的安装十一第八章计算机的组装BIOS的设置十二第九章软件的安装及系统测试硬盘的分区和格式化十三第九章软件的安装及系统测试Windows XP的安装十四第九章软件的安装及系统测试驱动程序、应用软件的安装十五第十章计算机的维护计算机的日常维护、常见故障现象与维修十六第十章计算机的维护Windows XP常见故障与处理十七第十章计算机的维护Windows XP注册表的备份与恢复十八第十章计算机的维护Ghost 备份还原十九二十第 1 次课 2 学时 授课时间 80分钟课题（章节） 第一章 计算机概述教学目的与要求：1、了解计算机系统的组成。
2、了解计算机的发展历史和趋势。
3、理解计算机硬件系统的硬件知识和软件知识。
教学重点、难点：1．认识硬件系统各组件2．了解硬件系统各组件的用途教学方法及师生互动设计：教师讲解、演示，学生思考、记忆；教与学对应的教学法。
课堂练习、作业：做本章的习题与实践题课后小结：1. 微型计算机系统的基本结构2. 微型计算机系统的软硬件组成3. 微型计算机的使用常识教学内容（讲稿）〖导课〗：1.提问学生家中有无计算机、计算机的配置如何。
《计算机硬件组装与维护》教案班别：班科目：计算机组装与维护课任教师：第 1 次课 2 学时 授课时间 80分钟课题（章节） 第一章 计算机概述教学目的与要求：1、了解计算机系统的组成。
2、了解计算机的发展历史和趋势。
3、理解计算机硬件系统的硬件知识和软件知识。
教学重点、难点：1．认识硬件系统各组件2．了解硬件系统各组件的用途教学方法及师生互动设计：教师讲解、演示，学生思考、记忆；教与学对应的教学法。
课堂练习、作业：做本章的习题与实践题课后小结：1. 微型计算机系统的基本结构2. 微型计算机系统的软硬件组成3. 微型计算机的使用常识教学内容（讲稿）〖导课〗：1.提问学生家中有无计算机、计算机的配置如何。
2.引导学生思考、回答并相互补充。
3.教师总结归纳计算机的结构特点和发展，进入教学课题。
〖新课〗：（多媒体幻灯片演示或板书）一、微型计算机的基本知识1. 微型计算机系统的基本结构提问：各不同配置计算机的相同点？学生思考、看书、回答；教师总结：（1）中央处理器（微处理器）：微型计算机的核心，其基本功能是进行数据的算术运算和联络线外部设备 存储器 输入/输出接口 微处理器 CPU地址总线 数据总线控制总线 数据线第 2 次课 2 学时授课时间 80分钟1211. 3451介绍并演示主板常用测试软件及简单测试。
第 3 次课 2 学时授课时间 80分钟课题（章节） 2.2 微处理器教学目的与要求：1. 学习目标：掌握CPU的基本知识；选购CPU的基本原则；识别CPU的方法。
2. 能力目标：培养学生的客观分析问题能力，能够较好处理个体（CPU）与整体（整机）的关系。
3. 德育目标：运用自主的学习行为，培养学生学会与他人合作。
教学重点、难点：1．CPU的作用及技术指标2．CPU的选购及维护教学方法及师生互动设计：1．教师讲解、演示，学生思考、记忆；分析法和问题讨论法相结合。
2．在教学内容上尽可能选择简单实用的、贴近实际生活的例子来增强学生的思考兴趣。

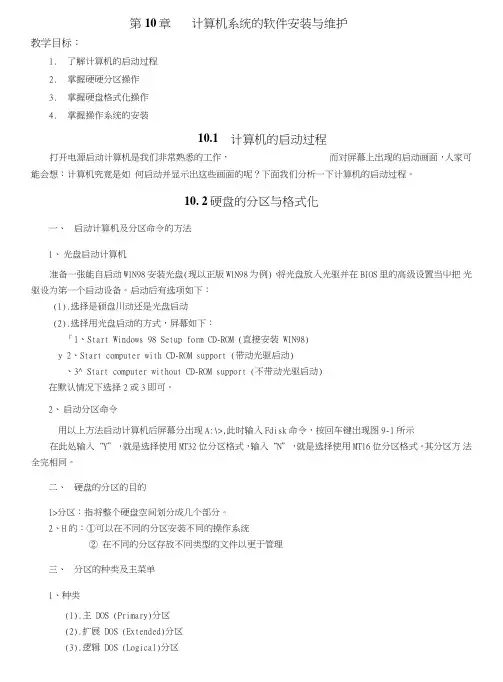

第10章教学目标：1. 了解计算机的启动过程2. 掌握硬硬分区操作3. 掌握硬盘格式化操作4. 掌握操作系统的安装打开电源启动计算机是我们非常熟悉的工作，而对屏幕上出现的启动画面，人家可能会想：计算机究竟是如 何启动并显示出这些画面的呢？下面我们分析一下计算机的启动过程。
10. 2硬盘的分区与格式化一、 启动计算机及分区命令的方法1、 光盘启动计算机准备一张能自启动W1N98安装光盘(现以正版W1N98为例)，将光盘放入光驱并在BIOS 里的高级设置当屮把 光驱设为笫一个启动设备。
启动后有选项如下：(1).选择是硕盘川动还是光盘启动(2).选择用光盘启动的方式，屏幕如下：「1、Start Windows 98 Setup form CD-ROM (直接安装 WIN98)y 2、Start computer with CD-ROM support (带动光驱启动)、3^ Start computer without CD-ROM support (不带动光驱启动)在默认情况下选择2或3即可。
2、 启动分区命令用以上方法启动计算机后屏幕分出现A:\>,此时输入Fdisk 命令，按回车键出现图9-1所示在此处输入“Y”，就是选择使用MT32位分区格式，输入“N”，就是选择使用MT16位分区格式。
其分区方 法全完相同。
二、 硬盘的分区的目的1>分区：指将整个硬盘空间划分成几个部分。
2、H 的：①可以在不同的分区安装不同的操作系统② 在不同的分区存放不同类型的文件以更于管理三、 分区的种类及主菜单1、种类(1).主 DOS (Primary)分区(2).扩展 DOS (Extended)分区(3).逻辑 DOS (Logical)分区10.1 计算机的启动过程计算机系统的软件安装与维护（4）.非DOS （NON-DOS）分区2、主菜单主菜单有5个选项：（1）、创建主DOS分区和逻辑DOS分区（1-1）、创建主DOS分区（1-2）.创建扩展DOS分区（1-3）.在扩展DOS分区基础上创建逻辑DOS驱动器（2）、设置为活动分区（激活分区）（3）、删除主DOS分区及逻辑DOS分区（在此项屮有三个选择项具体内容为：见图9-4所示）（3-1）.删除主DOS分区（3-2）、删除扩展DOS分区（3-3）.删除扩展DOS分区基础上的逻辑DOS驱动器（3-4）.删除非DOS分区（4）、显示分区区信息（5）、选择耍分区的硕盘在此项冃中可选择对那块硕盘分区，如两块硕盘町输入1或2来选择。
配套资料计算机组装与维护教学教案第一章：计算机硬件认识1.1 教学目标1. 了解计算机硬件的基本组成2. 熟悉主机、显示器、键盘、鼠标等常见硬件设备3. 学会使用专业工具检测硬件设备1.2 教学内容1. 计算机硬件的基本组成2. 主机、显示器、键盘、鼠标等常见硬件设备的认识3. 专业工具的使用方法1.3 教学步骤1. 讲解计算机硬件的基本组成，通过实物展示主机、显示器、键盘、鼠标等常见硬件设备2. 示范使用专业工具检测硬件设备的方法3. 学生分组实践，使用专业工具检测硬件设备1.4 课后作业1. 列举出计算机硬件的五大组成部分2. 描述主机、显示器、键盘、鼠标等常见硬件设备的外观特征3. 简述使用专业工具检测硬件设备的方法第二章：计算机组装2.1 教学目标1. 学会计算机组装的基本步骤2. 熟悉组装计算机的工具及使用方法3. 能够独立完成计算机的组装工作2.2 教学内容1. 计算机组装的基本步骤2. 组装计算机的工具及使用方法3. 计算机组装过程中的注意事项2.3 教学步骤1. 讲解计算机组装的基本步骤，通过实物演示组装过程2. 示范使用组装工具的方法，如螺丝刀、拔插器等3. 学生分组实践，独立完成计算机的组装工作2.4 课后作业1. 列出计算机组装的五大基本步骤2. 描述组装计算机时使用的工具及使用方法3. 简述计算机组装过程中的注意事项第三章：计算机操作系统安装3.1 教学目标1. 学会操作系统安装的基本步骤2. 熟悉操作系统安装的注意事项3. 能够独立完成操作系统的安装工作3.2 教学内容1. 操作系统安装的基本步骤2. 操作系统安装的注意事项3. 常见操作系统的安装方法3.3 教学步骤1. 讲解操作系统安装的基本步骤，通过实物演示安装过程2. 学生分组实践，独立完成操作系统的安装工作3. 讨论操作系统安装过程中的注意事项3.4 课后作业1. 列出操作系统安装的五大基本步骤2. 简述操作系统安装过程中的注意事项3. 描述常见操作系统的安装方法第四章：计算机硬件检测与性能测试4.1 教学目标1. 学会使用专业工具检测计算机硬件的性能2. 熟悉计算机硬件性能测试的方法及注意事项3. 能够分析计算机硬件性能测试结果4.2 教学内容1. 专业工具的使用方法2. 计算机硬件性能测试的方法及注意事项3. 计算机硬件性能测试结果的分析方法4.3 教学步骤1. 讲解专业工具的使用方法，如CPU-Z、GPU-Z等2. 示范计算机硬件性能测试的方法及注意事项3. 学生分组实践，使用专业工具进行计算机硬件性能测试4.4 课后作业1. 描述专业工具的使用方法2. 简述计算机硬件性能测试的方法及注意事项3. 分析计算机硬件性能测试结果的方法第五章：计算机系统维护与优化5.1 教学目标1. 学会计算机系统维护的基本方法2. 熟悉计算机系统优化的方法及注意事项3. 能够独立完成计算机系统的维护与优化工作5.2 教学内容1. 计算机系统维护的基本方法2. 计算机系统优化的方法及注意事项3. 常见系统维护与优化工具的使用方法5.3 教学步骤1. 讲解计算机系统维护的基本方法，如磁盘清理、驱动更新等2. 示范计算机系统优化的方法及注意事项3. 学生分组实践，独立完成计算机系统的维护与优化工作5.4 课后作业1. 列出计算机系统维护的五大基本方法2. 简述计算机系统优化的方法及注意事项3. 描述常见系统维护与优化工具的使用方法第六章：计算机网络基础6.1 教学目标1. 理解计算机网络的基本概念和分类2. 掌握局域网、广域网和互联网的基本组成和区别3. 学会使用网络设备和协议进行网络搭建和维护6.2 教学内容1. 计算机网络的基本概念和分类2. 局域网、广域网和互联网的基本组成和区别3. 网络设备和协议的使用和管理6.3 教学步骤1. 讲解计算机网络的基本概念和分类，通过图示和案例说明不同类型的网络应用场景2. 分析局域网、广域网和互联网的基本组成和区别，结合实际网络架构进行讲解3. 演示使用网络设备和协议进行网络搭建和维护的步骤，如交换机、路由器的配置和使用6.4 课后作业1. 描述计算机网络的基本概念和分类2. 解释局域网、广域网和互联网的基本组成和区别3. 简述使用网络设备和协议进行网络搭建和维护的步骤第七章：计算机网络安全7.1 教学目标1. 理解计算机网络安全的重要性2. 掌握网络安全的基本原理和技术3. 学会防范网络攻击和保护数据安全7.2 教学内容1. 计算机网络安全的重要性2. 网络安全的基本原理和技术3. 网络攻击的类型和防范措施7.3 教学步骤1. 讲解计算机网络安全的重要性，通过案例分析网络安全事件的影响2. 教授网络安全的基本原理和技术，如加密、认证、防火墙等3. 分析网络攻击的类型和防范措施，讨论常见的网络安全策略7.4 课后作业1. 阐述计算机网络安全的重要性2. 描述网络安全的基本原理和技术3. 列举网络攻击的类型和防范措施第八章：计算机故障诊断与维修8.1 教学目标1. 学会使用诊断工具检测计算机故障2. 熟悉计算机硬件和软件故障的常见原因和解决方法3. 能够独立进行计算机故障的诊断和维修8.2 教学内容1. 诊断工具的使用方法2. 计算机硬件和软件故障的常见原因和解决方法3. 计算机故障的维修流程8.3 教学步骤1. 讲解诊断工具的使用方法，如系统文件检查器、内存测试工具等2. 分析计算机硬件和软件故障的常见原因和解决方法，通过实例进行讲解3. 演示计算机故障的维修流程，如硬件更换、软件重装等8.4 课后作业1. 描述诊断工具的使用方法2. 简述计算机硬件和软件故障的常见原因和解决方法3. 阐述计算机故障的维修流程第九章：计算机日常维护与保养9.1 教学目标1. 理解计算机日常维护的重要性2. 掌握计算机硬件和软件的保养方法3. 学会定期进行计算机维护和保养9.2 教学内容1. 计算机日常维护的重要性2. 计算机硬件和软件的保养方法3. 计算机维护和保养的注意事项9.3 教学步骤1. 讲解计算机日常维护的重要性，通过案例说明维护不当的影响2. 教授计算机硬件和软件的保养方法，如清洁、散热、更新等3. 讨论计算机维护和保养的注意事项，如避免病毒感染、定期备份数据等9.4 课后作业1. 阐述计算机日常维护的重要性2. 描述计算机硬件和软件的保养方法3. 列举计算机维护和保养的注意事项第十章：计算机组装与维护综合实战10.1 教学目标1. 综合运用所学知识进行计算机组装与维护的实际操作2. 学会解决实际工作中可能遇到的计算机问题3. 提高计算机组装与维护的综合实践能力10.2 教学内容1. 计算机组装与维护的实际操作流程2. 实际工作中可能遇到的计算机问题及解决方法3. 计算机组装与维护的最佳实践10.3 教学步骤1. 引导学生回顾前述章节的教学内容，明确计算机组装与维护的实际操作流程2. 模拟实际工作场景，让学生尝试解决可能遇到的计算机问题10.4 课后作业1. 描述计算机组装与维护的实际操作流程2. 简述实际工作中可能遇到的计算机问题及解决方法3. 阐述计算机组装与维护的最佳实践重点和难点解析一、计算机硬件认识：环节中的重点是学生对主机、显示器、键盘、鼠标等常见硬件设备的认识，以及学会使用专业工具检测硬件设备。
配套资料计算机组装与维护教学教案第一章：计算机基础知识1.1 计算机概述介绍计算机的发展历程、计算机的定义和功能。
讲解计算机的分类：台式机、笔记本电脑、平板电脑等。
1.2 计算机硬件介绍计算机硬件的组成：CPU、主板、内存、硬盘、显卡等。
讲解硬件的性能指标和选购注意事项。
1.3 计算机软件讲解计算机软件的分类：系统软件、应用软件等。
介绍操作系统的基本概念和功能，如Windows、Linux等。
第二章：计算机组装2.1 准备工作讲解组装计算机所需的工具和注意事项。
介绍如何拆卸和清理旧电脑。
2.2 安装CPU和散热器讲解CPU的安装步骤和注意事项。
介绍散热器的种类和安装方法。
2.3 安装内存讲解内存的安装步骤和注意事项。
2.4 安装主板讲解主板的安装步骤和注意事项。
2.5 安装硬盘和光驱讲解硬盘和光驱的安装步骤和注意事项。
2.6 安装显卡讲解显卡的安装步骤和注意事项。
2.7 安装电源讲解电源的安装步骤和注意事项。
2.8 机箱内部连线整理讲解机箱内部连线的整理方法。
第三章：计算机维护3.1 计算机硬件维护讲解CPU、主板、内存、硬盘、显卡等硬件的维护方法。
3.2 计算机软件维护讲解操作系统的维护方法，如系统更新、驱动程序安装等。
介绍常用的系统优化工具。
3.3 计算机病毒防范讲解计算机病毒的定义、传播途径和危害。
介绍病毒防范的方法和常用的杀毒软件。
3.4 计算机故障排查与修复讲解计算机故障的排查方法。
介绍常用的故障修复工具和方法。
第四章：计算机升级与优化4.1 计算机升级讲解计算机升级的分类：硬件升级、软件升级等。
介绍升级的注意事项和升级方案。
4.2 计算机优化讲解计算机优化的目的和方法。
介绍常用的优化工具。
第五章：计算机常见问题解答5.1 计算机组装与维护常见问题收集和整理学生在组装和维护计算机过程中遇到的问题，进行解答。
5.2 计算机使用过程中遇到的问题收集和整理学生在使用计算机过程中遇到的问题，进行解答。
10.1 基础知识：计算机的配置10.1.1品牌机和兼容机提问：品牌机和兼容机的区别是什么？学生思考、看书、回答；教师总结：两者相比有以下不同：1、质量品牌机是计算机生产厂商对各种配件进行组合测试的基础上，优选、精选配件，在工厂流水线上组装而成的。
因而其产品的质量相对较好。
兼容机往往只是用户根据个人喜好和经验来选购，配置未经过兼容性测试，可能存在配件不兼容等问题。
这就是部分兼容机的故障率要比品牌机高的原因。
2、价格现在品牌机和兼容机在价格上基本持平，甚至部分品牌机的价格还要低于兼容机。
3、售后服务由于品牌机厂商技术和资金实力雄厚，一般可以提供12-24小时的上门维修服务。
而经销计算机配件的商家本小利微，加之人员有限，故一般不能提供及时的上门服务。
4、性能对于有个性化需求计算机用户，比如对显卡、显示器、硬盘等又特殊要求。
这类用户可以根据自己的需要自主选购配件，而且自装兼容机在扩展性方面也要好于品牌机。
对于广大的商业或办公用户，他们最好选择品牌计算机，这样可以保证计算机的质量，从而提高工作效率；而且可以得到较为完善的售后服务和业务指导。
10.1.2 确定计算机的配置提问：如何考虑电脑的配置？学生思考、看书、回答；教师总结：必须注意以下几点：1、CPU与芯片组的配合目前市场主流中央处理器主要分为两大类：AMD和Intel，它们分(4) 内存条的安装：将内存条插入主板内存插槽中。
(5) 显卡的安装：根据显卡总线选择合适的插槽。
(6) 声卡的安装：现在市场主流声卡多为PCI插槽的声卡。
(7) 驱动器的安装：主要针对硬盘、光驱和软驱进行安装。
(8) 机箱与主板间的连线：即各种指示灯、电源开关线。
PC喇叭的连接，以及硬盘、光驱和软驱电源线和数据线的连接。
(9) 盖上机箱盖(理论上在安装完主机后，是可以盖上机箱盖了，但为了此后出问题的检查，最好先不加盖，而等系统安装完毕后再盖)。
(10) 输入设备的安装：连接键盘鼠标与主机一体化。
(11) 输出设备的安装：即显示器的安装。
(12) 再重新检查各个接线，准备进行测试。
(13) 给机器加电，若显示器能够正常显示，表明初装已经正确，此时进入BIOS进行系统初始设置。
3、计算机硬件的安装在组装电脑时，需按照一定的流程来进行安装，否则可能会导致一些故障的出现。
(1)CPU的安装以桌子为工作台，还要准备一块绝缘的泡沫或海绵垫用来放主板。
主板的包装盒里就有这样的泡沫。
在CPU的一个角上有个小点，小点对应着CPU下层缺针的地方，与金三角对应的针脚少了两根，如图10-1所示。
主板上Socket插座手柄边上的角上要比其它角少两个针孔，与CPU缺少的针脚相对应，如图10-2所示。
只要CPU的金感触与插孔的位置相对应，就表明CPU安装的方向正确。
安装CPU时先拉起插座的手柄。
然后将CPU放入插座中，注意要放到底，但不必用力给CPU施压，然后把手柄按下，这样，CPU就被牢牢地固定在主板上了，如图10-3所示。
图2-1 CPU 图10-2 Socket插座图10-3 安装CPU 安装好CPU后，还要安装CPU风扇，不同的CPU，风扇的安装方法也不同。
安装风扇之前，需要在CPU表面均匀涂抹一层散热硅脂，以增强CPU的散热效果，注意：涂抹时不要覆盖CPU表面的散热孔。
安装风扇时，将风扇的中心位置对准CPU，然后将其放在上面，Pentium 4CPU风扇是固定在一个黑色扣具上的，另外在CPU插槽的四周还有一个固定风扇的架子，将风扇将风扇放置在CPU周围的架子上，风扇扣具上有四个挂钩与风扇支架上的挂孔对应，将扣具的两侧分别用力下压，挂钩就会合上，如图10-4所示。
将风扇固定好，然后将风扇扣具上的压杆分别向两个方向用力下压，将风扇上的电源接头插到标有CPU FAN 字样的三针插槽上，如图10-5所示，到此CPU及CPU风扇就安装完成了。
图10-4 安装风扇图10-5 安装风扇电源（2）内存的安装主板上目前最常用的内存插槽有184和240线两种规格，分别对应的DDR和DDR2内存，有的主板同时提供了这两种插槽。
DDR内存条上有一个凹槽，对应内存插槽上的一个凸棱，所以方向容易确定，如图10-6所示。
图10-6 内存的安装安装内存时，把内存条对准插槽，均匀用力插到底就可以了。
同时插槽两端的卡子自动卡住内存条。
取下时，只要用力按下插槽两端的卡子，内存就会被推出插槽了。
安装内存的时候还要注意，两种规格不同的内存是不能同时安装在一起的，因为它们的工作速度是不相同的，如果把它们安装在一起，系统会不稳定，甚至无法启动。
3、主板安装在完成了CPU和内存条的安装后，就可以把主板装入机箱了。
机箱如图10-7所示。
图10-7 机箱主板的安装步骤：(1) 查看机箱底板上螺丝定位孔的位置，以便安装螺丝；(2) 打开机箱的后挡板，安装螺丝的的底座。
定位金属螺柱和塑料定位卡是在机箱底板上固定主板的紧固件，各种定位金属螺柱、塑料定位卡和螺丝钉由机箱供应商与机箱配套提供。
原则上来说，最好的方式是使用定位金属螺柱来固定主板，只有在无法使用定位金属螺柱时才使用塑料定位卡来固定主板。
仔细查看主板就可以发现其上有许多固定金属螺柱来固定主板。
如果孔对准但是只有凹槽，表示只能使用塑料定位卡来固定主板。
(3) 依照主板的螺丝孔位置，安装4-6个螺丝底座。
(4) 将主板放入主板底座中，注意主板的外设接口要与机箱后对应的挡板孔位对齐。
(5) 用螺丝固定好主板，如图2-11所示。
图10-8 安装主板主板安装注意事项(1)有些主板上的定位圆孔周围未镀金属接地层或绝缘层，此类定位孔最好使用塑料定位卡；如果使用金属螺柱，注意不要使主板上的印刷电路与金属螺柱、螺丝接触而产生短路，否则会对主板造成损坏。
因此，着，指示电源已经打开了。
图10-9 电源指示灯⑤硬盘指示灯的两芯接头，一线为红色。
在主板上，这样的插针通常标着IDE LED或HD LED的字样，连接时要红线对一。
这条线接好后，当电脑在读写硬盘时，机箱上的硬盘的灯会亮。
有一点要说明，这个指示灯只能指示IDE硬盘，对SCSI硬盘是不行的。
接下来我们还需将机箱上的电源，硬盘，喇叭，复位等控制连接端子线插入主板上的相应插针上。
连接这些指示灯线和开关线是比较繁琐的，因为不同的主板在插针的定义上是不同的，究竟哪几根是用来插接指示灯的，哪几根是用来插接开关的都需要查阅主板说明书才能清楚，所以建议最好在将主板放入机箱前就将这些线连接好。
另外主板的电源开关、RESET（复位开关）这几种设备是不分方向的，只要弄清插针就可以插好。
而HDD LED（硬盘灯）、POWER LED（电源指示灯）等，由于使用的是发光二极管，所以插反是不能闪亮的，一定要仔细核对说明书上对该插针正负极的定义。
图2-13所示为连好后的前面板线。
图10-10 前面板连线⑥USB接口线的连接机箱前置USB的连接一定要小心，要知道一旦接线出错，轻则无法使用USB设备，重则烧毁USB设备或主板。
要正确地连接前置USB接口线，首先要了解一下机箱上前置USB各个接线的定义。
红线：电源正极（接线上的标识为：+5V或VCC）、白线：负电压数据线（标识为：Data-或USB Port -）、绿线：正电压数据线（标识为：Data+或USB Port +）、黑线：接地（标识为：Ground）。
目前各品牌主板上扩展的USB针脚定义各不相同，但不外乎以下几种类型与接线方法：第一类：8针型该类型的针脚多为1999年以前生产的主板所用，不过目前少数P4级（低档）主板也有采用这种类型的针脚。
通常接线方法：将红线插入USB针脚1与针脚2，余下接线按Data-、Port +、Ground顺序分别插入余下USB针脚，如图10-11（a）所示。
第二种接线方式是第二组USB 接线与第一组接线真好相反，如图10-11（b）所示。
（a）接法一（b）接法二图10-11 8针型USB针脚第二类：9针型该类型的USB针脚多为最近新出的主板，多见于支持Pentium 4或Athlon XP芯片组的主板（如i845D、i845E、i845D、SiS 650等），尤其是支持USB2-0的主板。
该类型的USB针脚接线较为统一，可通用于大多数主板，如图10-12所示。
图10-12 9针型USB针脚以上二种类型中只有第二类针脚可直接安装，一般情况下不会有错。
第一类情况较麻烦，采用这种针脚类型的主板有相当一部分其说明书中并没有详细标明接线方法，因此最好还是以各种方式询问一下主板厂商，一般厂商都会给予答复。
实在不行可用万用表测量一下，搞清针脚+5V 电源与接地后再接线，基本上不会有多大问题。
一般来说针脚1就是第一组USB的电源正极，分辨针脚1方法就是看其主板上的标识，有的直接标“1”，有的则是黑色三角或用白粗线条表示。
接线接好之后，如果有条件的话最好先用USB鼠标试一下是否可正常使用。
5、显示卡及其他扩展卡的安装显卡、声卡、网卡等插卡式设备的安装大同小异。
显卡都由许多精密的集成电路及其他元器件构成，这些集成电路很容易受到静电影响而损失，所以在安装前显示卡应做好以下准备。
(1) 将电脑的电源关闭，并且拔除电源插头。
(2) 拿取显示卡时，尽量必免碰金属接线部分，且最好能够戴上防静电手套。
(3) 当将主板中的ATX电源插座上的插头拔除时，一定要确认电源的开关是关闭状况。
如图10-13所示。
图10-13 安装显卡具体步骤如下：①从机箱后壳上移除对应AGP插槽上的扩充挡板及螺丝。
②将显卡很小心的对准AGP插槽并且很确保插入AGP插槽中。
注意：务必确认显卡上金手指的金属触点确实与AGP插槽接触在一起。
③用解刀将螺丝锁上使显卡牢固地固定在机箱壳上。
④将显示器上的15-pin VGA线插头插在显卡的VGA输出插座上。
⑤确认无误后，重新开启电源，即完成显卡的硬件安装。
安装声卡具体安装步骤如下：①找到一空余的PCI插槽，并从机箱后壳上移除对应PCI插槽上的扩充挡板及螺丝，如图10-14所示。
②将声卡小心的对准PCI插槽并且很确实的插入PCI插槽中。
注意：务必确认声卡上金手指的金属触点确实与PCI插槽接触在一起。
③将螺丝用解刀锁上使声卡牢固地固定在机箱壳上。
④确认无误后，重新开启电源，既完成声卡的硬件安装。
图10-14 声卡安装网卡安装步骤如下：(1) 确认机箱电源在关闭状态，将网卡插入机箱的某个空闲的扩展槽中，插的时候注意要对准插槽-(2) 用两只手的大姆指把网卡插入插槽内，一定要把网卡插紧，上好螺钉，并拧紧。
(3) 将做好的网线上的水晶头连接到网卡的RJ45接口上。
如图2-20所示。
图10-15 网卡安装其他扩展卡的安装与网卡安装相似，如MODEM（调调制解调器）、电视卡等。
6、电源安装一般情况下，在购买机箱时，可以选择已装好电源的机箱。
