试论水工混凝土的抗裂性

水利工程中保证混凝土施工质量的浅析【摘要】水利工程是国家的基础产业工程，目前我国正在进行水利工程开发，其中大数为钢筋混凝土结构工程，水工混凝土的耐久性直接关系到工程的使用寿命、加固费用、效应发挥和运行安全。

混凝土是水利工程培植中的主要材料,在施工全过程中会呈现一些质量缺陷,对混凝土增强的质量影响，对保证工程质量、避免不需要的资金投入等有着重要的意义。

关键词：混凝土；施工质量；措置；一、混凝土施工质量问题及处理措施在混凝土工程施工过程中,因为原材料、配合比、操作、工艺、手艺等原因,使混凝土结构物发生一些质量问题,如气泡、麻面、蜂窝、孔洞、露筋、裂痕等，对于以上问题笔者做出以下几点原因分析及处理办法1.混凝土施工中气泡形成的原因及处理措施拆模后在混凝土概况会看到一些小凹坑,是因为混凝土施工中的一些气泡未被排出而割裂后形成的,称之为气泡。

气泡的形成主要是因为砂子偏细、引气剂掺量不妥、铺料厚度过厚、振捣间距较大或振捣时间不够等原因,使混凝土中的气泡未被完全排出而造成,在一些混凝土斜面或曲面部位,因为上部支有模板,使混凝土振捣和气泡排出艰苦,呈现的气泡较多。

气泡影响混凝土外观不美,个体气泡一般不必措置,局部较多或大面积呈现气泡应修补处理,且拆模后要尽早修补，将发生气泡部位刷毛或凿毛,用水清洗潮湿,用高于结构物混凝土强度等级的水泥砂浆填补并压光,采用覆盖养护方法,防止水流冲刷。

对斜面和曲面部位可在混凝土浇筑完6 h后拆模处理气泡,其处理方法较好,但拆模时要避免扰动已浇混凝土。

2.施工中混凝土结构露筋的原因及处理措施露筋是指混凝土结构内部的主筋、架立筋、箍筋等没有混凝土包裹而外露的缺陷。

旧建筑物的露筋是因为混凝土长年受外界自然条件侵蚀、浸蚀、冻融破损,使混凝土保护层脱落或受到各类意外撞击所致。

若露筋不处理,可使钢筋发生锈蚀破损,影响结构物受力或形成渗水通道。

新浇筑混凝土露筋形成原因主要是钢筋安装偏移或浇筑时钢筋移位,模板拉筋同结构筋焊接在一起并外露,混凝土振捣漏振,模板严重漏浆等。

D0l:10.16767/ki.10-1213/tu.2021.04.009材资讯水工隧洞混凝土裂缝分析及加固研究李维军中铁建大桥工程局集团第五工程有限公司摘要:在水工隧道混凝土结构施工过程中主要的质量问 题是裂缝，导致了结构承载能力和耐用性的降低和内部抗拉钢 筋的磨损,减少了结构部件的使用寿命，并造成了严重的安全隐 患。

本文分析了施工阶段的裂缝原因，并提出了相应的控制措 施，对建筑材料、温度控制、混凝土维护等做出了详细的分析。

对于水工结构中的裂缝，钢扳和新型碳纤维材料用于加固混凝 土结构，并增加结构的强度和稳定性。

以此来确保整体结构的 安全。

关键词:水工隧洞；混凝土；裂缝；加固1引言水工隧道混凝土裂缝不仅会降低结构的承载能力和耐用 性，还会引起内部钢筋的腐蚀，造成严重的结构老化和损失。

对 于水工隧道工程需要严格控制裂缝，并避免内部钢杆的腐蚀。

由于水压力、土壤压力和热应力的长期综合影响,水工隧洞混凝 土结构中极易的出现裂缝。

因此,预防和控制裂缝和实施有效 地加固措施，进行工程研究预防隧道混凝的裂缝，可以很大程度 的提高了使用寿命和安全性能,减少的建筑单位资金的投人，有 效地降低施工作业成本并提高运行效率。

2水工隧洞裂缝概述在水工隧洞施工过程中，出现裂缝主要有两种类型,水力隧 道的伸缩缝处的漏水和隧道的深层裂缝。

伸缩缝渗水主要原因 可能是膨胀缝在施工过程中未得到有效处理，或者在进出混凝 土路面的施工过程中未采取相应的热防护措施,温度的差异容 易造成钢筋混凝土结构出现裂缝。

对于深度的裂缝，主要是由 于在进行混凝土支架施工过程中，建筑材料的水化造成的，导致 了裂缝的出现。

目前，裂缝已成为水工隧道施工中相对普遍的 质量缺陷，因此必须采取有效措施来控制隧道中裂缝的形成_ 在水工隧道的长期运行中，它必须承受诸如水压、围岩压力、温 度应力和主压力之类的复合载荷。

混合荷载会在水T.隧道的凝 结结构中造成裂缝。

此外，人们对建筑物安全性和环保性的要 求也在不断提高。

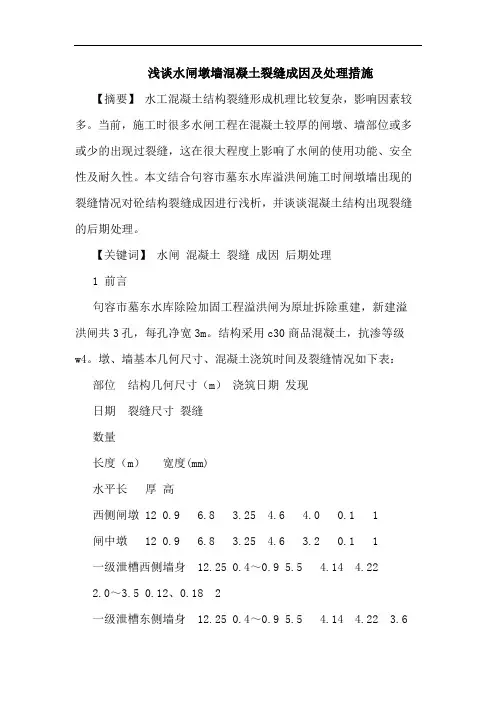

浅谈水闸墩墙混凝土裂缝成因及处理措施【摘要】水工混凝土结构裂缝形成机理比较复杂，影响因素较多。

当前，施工时很多水闸工程在混凝土较厚的闸墩、墙部位或多或少的出现过裂缝，这在很大程度上影响了水闸的使用功能、安全性及耐久性。

本文结合句容市墓东水库溢洪闸施工时闸墩墙出现的裂缝情况对砼结构裂缝成因进行浅析，并谈谈混凝土结构出现裂缝的后期处理。

【关键词】水闸混凝土裂缝成因后期处理1 前言句容市墓东水库除险加固工程溢洪闸为原址拆除重建，新建溢洪闸共3孔，每孔净宽3m。

结构采用c30商品混凝土，抗渗等级w4。

墩、墙基本几何尺寸、混凝土浇筑时间及裂缝情况如下表：部位结构几何尺寸（m）浇筑日期发现日期裂缝尺寸裂缝数量长度（m）宽度(mm)水平长厚高西侧闸墩 12 0.9 6.8 3.25 4.6 4.0 0.1 1闸中墩12 0.9 6.8 3.25 4.6 3.2 0.1 1一级泄槽西侧墙身12.25 0.4～0.9 5.5 4.14 4.222.0～3.5 0.12、0.18 2一级泄槽东侧墙身12.25 0.4～0.9 5.5 4.14 4.22 3.60.12 1一级消力池西侧墙身17 0.4～0.9 5.5 3.31 4.102.0、3.0 0.1、0.1、0.1 2二级消力池西侧墙身19 0.4～0.9 5.7 5.23 6.23.0、3.0 0.12、0.12 2裂缝特征：每个墙身部位1～2条裂缝，裂缝走向基本为垂直方向，且左右墙体对称分布。

缝长由底板开始向上2～4m，表面缝宽在0.05～0.20mm之间，上下两端宽度小，中间缝宽相对较大，裂缝上不到墩墙顶部，下端距底板0.2m左右。

2 裂缝产生原因分析目前，关于砼结构裂缝形成机理方面的研究较多，大多认可裂缝由混凝土结构体内外温差、混凝土干缩、自生体形变及外部约束等因素引起。

本人针对墓东水库溢洪闸墩、墙出现的裂缝情况，初步分析如下：混凝土墩墙裂缝常见病因及施工情况简介表类别砼墩墙裂缝产生的常见病因本工程施工情况简述材料方面水泥安定性不合格采用商品砼（其中：水泥采用p.o42.5、黄砂采用赣江河砂、碎石为句容华山）生产厂家严格按试验室配合比生产。
