数字集成电路设计方法、流程数字集成电路设计是指将数字电路功能进行逻辑设计、电路设计和物理布局设计，最终实现数字电路在集成电路芯片上的实现。
数字集成电路设计方法包括：1.设计需求分析：对于待设计的数字电路，首先需要了解设计需求。
明确电路所需的功能、性能指标、工作条件等，以确定电路设计的目标和约束条件。
2.逻辑设计：通过使用硬件描述语言（HDL）或者可视化设计工具，设计数字电路的功能逻辑。
在逻辑设计中，使用逻辑门、寄存器、计数器、状态机等基本逻辑单元，以及组合逻辑和时序逻辑的方法，实现所需功能。
3.电路设计：根据逻辑设计的结果，进行电路级设计。
包括选择和设计适当的电路模型、搭建电路拓扑、设计功耗、提高抗噪声性能等。
在电路设计中，需要考虑电源电压、电路延迟、功耗、抗干扰性能等因素。
4.物理布局设计：根据电路设计的结果，进行芯片级物理布局设计。
将电路中的逻辑单元和电路模块进行排布，设计电路的物理连接，并确定芯片的尺寸、引脚位置等。
物理布局设计需要考虑电路的功耗、面积、信号干扰等因素。
5.时序分析：对于复杂的数字电路，在设计过程中需要进行时序分析，以确保电路在各种工作条件下都能正常工作。
时序分析包括时钟分析、延迟分析、时序约束等。
6.仿真验证：在设计完成后，通过仿真验证电路的功能和性能。
使用仿真工具对电路进行功能仿真、逻辑仿真和时序仿真，验证设计的正确性。
7.物理设计：在完成电路设计和仿真验证后，进行物理设计，包括版图设计、布线、进行负载和信号完整性分析，以及完成设计规则检查。
8.集成电路硅掩模制作：根据物理设计结果，生成集成电路的掩模文件。
掩模文件是制造集成电路所需的制作工艺图。
9.集成电路制造：根据掩模文件进行集成电路的制造。
制造过程包括光刻、蚀刻、沉积、离子注入等工艺。
10.设计验证和测试：在集成电路制造完成后，进行设计验证和测试，确保电路的功能和性能符合设计要求。
数字集成电路设计的流程可以总结为需求分析、逻辑设计、电路设计、物理布局设计、时序分析、仿真验证、物理设计、硅掩模制作、集成电路制造、设计验证和测试等步骤。
数字集成电路设计数字集成电路设计是现代电子工程领域中至关重要的部分。
随着科技的不断发展，数字集成电路在各种应用中发挥着越来越重要的作用。
本文将介绍数字集成电路设计的基础知识、设计流程和常见应用。
一、基础知识1.1 数字集成电路的概念数字集成电路是由数字逻辑门和存储元件等基本器件组成的集成电路。
它能够进行数字信号的处理和控制，是数字系统的核心组成部分。
1.2 数字集成电路的分类数字集成电路可以分为组合逻辑电路和时序逻辑电路两大类。
组合逻辑电路的输出只由当前输入决定，而时序逻辑电路的输出还受到时钟信号的控制。
1.3 数字集成电路的优势数字集成电路具有体积小、功耗低、性能稳定等优势，广泛应用于数字信号处理、计算机系统、通信设备等领域。
二、设计流程2.1 确定需求首先需要明确设计的功能和性能需求，包括输入输出规格、时钟频率、功耗要求等。
2.2 逻辑设计根据需求进行逻辑设计，包括功能拆分、逻辑电路设计、逻辑门选型等。
2.3 电路设计在逻辑设计的基础上进行电路设计，包括电路拓扑结构设计、布线规划、电源分配等。
2.4 物理设计最后进行物理设计，确保布局布线符合设计规范，满足信号完整性和功耗要求。
三、常见应用3.1 通信设备数字集成电路在通信设备中广泛应用，如调制解调器、WiFi芯片、基带处理器等。
3.2 汽车电子数字集成电路在汽车电子领域也有重要应用，如车载娱乐系统、车载控制单元等。
3.3 工业控制数字集成电路在工业控制系统中发挥着重要作用，如PLC、传感器接口等。
结语数字集成电路设计是一门复杂而重要的学科，需要工程师具备扎实的电子知识和设计能力。
随着科技不断进步，数字集成电路设计将在未来发挥越来越重要的作用，为各种领域的发展提供技术支持。
以上为数字集成电路设计的基础知识、设计流程和常见应用，希望能为读者对该领域有更深入的了解。
集成电路设计基础集成电路设计是指将多个电子组件、电路和功能集成到一个芯片上的过程。
集成电路设计基础涉及到电路理论、电子元器件、逻辑门电路、模拟电路和数字电路等知识。
以下是集成电路设计的一些基本概念和原理：1. 逻辑门电路：逻辑门电路是集成电路设计中常用的基本模块，用于实现逻辑运算功能，如与门、或门、非门、与非门、或非门等。
逻辑门的输入和输出可以是二进制电平信号，用来处理和控制数字信号。
2. 模拟电路：集成电路设计中的模拟电路用于处理连续信号，如声音、光线等模拟信号。
常见的模拟电路包括放大器、滤波器、比较器等。
3. 数字电路：数字电路用于处理离散的数字信号，如计算机和数字通信系统中常见的逻辑电路。
数字电路设计需要考虑时钟信号、时序问题和逻辑门之间的关系。

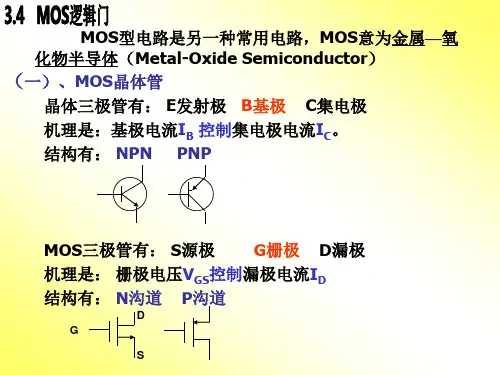

4. CMOS技术：CMOS（Complementary Metal-Oxide-Semiconductor）技术是集成电路设计中常用的工艺技术，利用N型和P型金属-氧化物-半导体（MOS）晶体管组成的互补结构。
CMOS技术具有低功耗、高噪声抑制和高集成度等优点。
5. 时钟和时序设计：在集成电路设计中，时钟信号非常重要，用来同步各个模块的操作。
时序设计关注信号的传输延迟、稳定性和数据的正确性。
6. 物理设计：物理设计是将逻辑设计转化为实际的芯片布局和电路连接。
物理设计需要考虑电磁兼容性、布线规则和电路间的电气参数等。
7. 电路仿真和验证：在集成电路设计过程中，电路仿真和验证是非常重要的环节，用于验证电路的功能和性能。
常用的电路仿真工具有SPICE和Verilog等。
集成电路设计基础是进一步进行高级集成电路设计和系统级设计的基础，对于理解和掌握集成电路设计流程和理论非常重要。
数字集成电路设计透视
数字集成电路设计透视主要涉及以下几个方面：
1.器件模型：这是数字集成电路设计的基础，包括对各种电子器件
的物理特性和电气特性的准确描述。
这些器件包括晶体管、电阻、电容、电感等，以及它们之间的互连。
2.单元电路：这是构成数字集成电路的基本电路，如逻辑门电路、
触发器等。
理解这些基本单元的工作原理和特性，是进行数字集成电路设计的基础。
3.逻辑设计：这是数字集成电路设计的核心，包括逻辑门的选择、
逻辑函数的化简、逻辑图的优化等。
逻辑设计直接决定了数字集成电路的功能和性能。
4.时序设计：数字集成电路中的时序信号是控制电路工作的关键，
时序设计就是确定这些时序信号的特性，如周期、占空比等。
同时，时序设计还需要考虑电路的同步性和异步性。
5.布图设计：这是将逻辑设计转化为实际电路的过程，需要考虑电
路的布局、布线、功耗等问题。
布图设计的好坏直接影响到数字集成电路的性能和可靠性。
6.测试与验证：设计完成后的数字集成电路需要进行测试和验证，
以确保其功能和性能符合要求。
测试和验证也是保证数字集成电路可靠性的重要环节。
总的来说，数字集成电路设计是一个复杂的过程，需要综合考虑
多个方面，包括电路的理论分析、实际应用的限制条件、工艺技术的限制等。
