大直径钢丝绳直径连续测量方法与装置

正确测量钢丝绳的直
径
精品文档
收集于网络，如有侵权请联系管理员删除 正确测量钢丝绳的直径
1、钢丝绳的公称直径即钢丝绳按标准的理论直径，是钢丝绳直径的理论值。

2、钢丝绳直径：钢丝绳的大小用“公称直径”描述,是钢丝绳外接圆的直径。

3、如何测量钢丝绳直径：钢丝绳实际直径的测量需要使用合适的测量仪器，即宽度游标卡尺。

游标卡尺的宽度必须跨越不少于相邻两股，在钢丝绳绳端15 m 外的直线部位上进行测量，在至少相距1m 的两截面上进行测量，且在每个点的相互垂直方向上测量两个直径。

四个测量结果的平均值作为钢丝绳的实测直径。

正确的钢丝绳直径测量方法 错误的钢丝绳直径测量方法
4、钢丝绳的实测直径允许比公称直径大，不同标准的允许范围不同，国标允许-0 / +7%到8%。

第六章绞车钢丝绳及连接装置第一节钢丝绳的结构和选用一、绞车钢丝绳的结构及常用规格钢丝绳是由一定形状和大小的多根钢丝捻制成股，然后再由若干股绕绳心捻制成螺旋形状的钢丝绳。

在由钢丝捻成绳时，一般有股芯，股芯可以由不同断面形状的钢丝组成；在由绳股捻制成绳时要有绳芯，绳芯分金属绳芯和纤维绳芯两种，金属绳芯由钢丝组成，纤维绳芯常采用黄麻制成，但也有使用剑麻的，因我国剑麻极少，所以一般未用，但剑麻制成的绳芯具有较大的抗挤压和抗损坏性能。

目前，我国已开始研究和采用合成纤维绳芯。

钢丝绳使用过程中，绳芯是极其重要的组成部分，它不仅支持绳股，保持钢丝绳的断面形状，减少钢丝的挤压和变形，而且还可降低绳股间钢丝的接触应力；在钢丝绳弯曲时，允许绳间和钢丝间有相对移动，以缓和弯曲应力，使钢丝绳富有弹性；由于可贮存润滑油，可预防钢丝绳内部钢丝锈蚀并减少钢丝间摩擦。

捻制钢丝绳的钢丝，为优质碳素结构圆钢冷拔而成的，直径一般为0.4～4mm，直径过细或过粗都不利于钢丝绳的使用，过细则易磨损，过粗则难以保证抗弯疲劳性能，钢丝绳的抗拉强度一般为1 400～2 000 MPa。

倾斜井巷提升绞车一般用1 470～1 870 MPa的几种钢丝绳，钢丝的抗拉强度越大，同样直径的钢丝绳可以承受的载荷越大，但其弯曲疲劳性能就有所降低。

为了增加钢丝绳的抗腐蚀能力，钢丝表面可以镀锌，用镀锌钢丝制造的钢丝绳称镀锌钢丝绳，未镀锌的钢丝制造的钢丝绳称为光面钢丝绳。

钢丝绳一般有以下几种分类方式：（一）按捻制方向分（1）按绳一股两者关系分右捻钢丝绳：绳中各股按右螺旋方向捻制成绳，记号Z。

左捻钢丝绳：绳中各股按左螺旋方向捻制成绳，记号S。

（2）按绳一股一丝三者关系分同向捻（顺捻）钢丝绳：钢丝在股中的捻向与股在绳中的捻向相同。

交互捻（逆捻）钢丝绳：钢丝在股中的捻向与股在绳中的捻向相反。

钢丝绳的捻向如图6—1所示。

（a）右交互捻；（b）左交互捻；（c）右同向捻；（d）左同向捻（二）按股内不同层钢丝与钢丝接触方式分（1）点接触钢丝绳：股内相邻层间的钢丝成点接触，一般是由直径相同的钢丝捻制制而成（常说的普通钢丝绳），如图6—2所示，因为钢丝间接触面积很小，所以接触应力很大，因此使用寿命短。

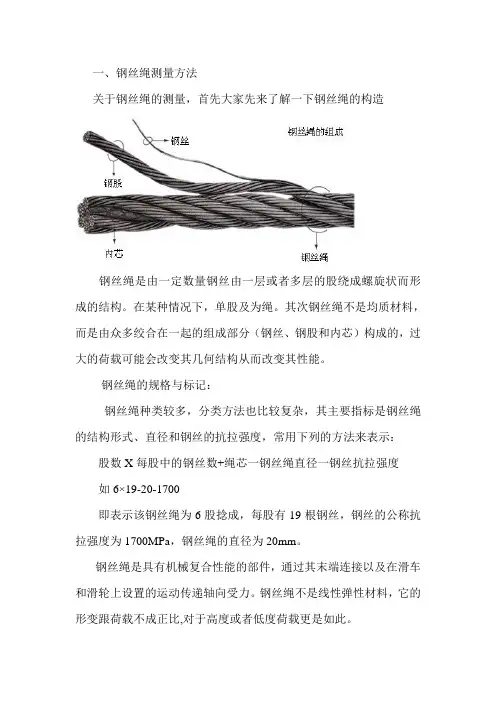

一、钢丝绳测量方法关于钢丝绳的测量，首先大家先来了解一下钢丝绳的构造钢丝绳是由一定数量钢丝由一层或者多层的股绕成螺旋状而形成的结构。

在某种情况下，单股及为绳。

其次钢丝绳不是均质材料，而是由众多绞合在一起的组成部分（钢丝、钢股和内芯）构成的，过大的荷载可能会改变其几何结构从而改变其性能。

钢丝绳的规格与标记：钢丝绳种类较多，分类方法也比较复杂，其主要指标是钢丝绳的结构形式、直径和钢丝的抗拉强度，常用下列的方法来表示：股数X每股中的钢丝数+绳芯一钢丝绳直径一钢丝抗拉强度如6×19-20-1700即表示该钢丝绳为6股捻成，每股有19根钢丝，钢丝的公称抗拉强度为1700MPa，钢丝绳的直径为20mm。

钢丝绳是具有机械复合性能的部件，通过其末端连接以及在滑车和滑轮上设置的运动传递轴向受力。

钢丝绳不是线性弹性材料，它的形变跟荷载不成正比,对于高度或者低度荷载更是如此。

必须注意的是：当钢丝绳经受反复弯曲或者经常承受变动荷载时，它就很容易磨损或者断裂。

磨损和断裂的程度取决于载荷的密度以及所使用的钢丝绳的种类。

在生产和维护期间加入润滑油可以减少钢丝绳各组成部分之间的内部摩擦力，从而润滑油经常被考虑为供应产品时的一部分。

上图为最正确的钢丝绳测量方法，用专用量具测量钢丝绳直径二、关于钢丝绳的报废标准，请认真参阅下文：钢丝绳是消耗品，任何钢丝绳的使用，都有一定的寿命，都有相对的报废标准，出于安全考虑，请定期更换钢丝绳。

多层绳股的钢丝绳，断丝大多数发生在内部，是“不可见的”断裂。

对于6股和8股的钢丝绳，断丝主要发生在外表，基本上用肉眼就能观察到。

结合起来考虑下面A-K中的因素,由此来判断钢丝绳是否应当作报废处理。

A.绳端断丝当绳端或其附近出现断丝时，即使数量很少也表明该部位应力很高，可能是由于绳端安装不正确造成的，应查明损坏原因。

如果绳长允许，应将断丝的部位切去重新合理安装。

B.断丝的增加率在某些使用场合，疲劳是引起钢丝绳损坏的主要原因，断丝则是在使用一个时期以后才开始出现，但断丝数逐渐增加，其时间间隔越来越短。

2023年起重机械指挥备考押题2卷合壹（带答案）（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第一卷一.全能考点(共100题)1.【判断题】重心位置高，支承面小的物件堆放时，不应设置临时支撑。

（）参考答案：×2.【判断题】触电、火灾、倒塌、挤压、坠落等多发事故都是飞来横祸，不可预防的。

（）参考答案：×3.【判断题】触电事故的及时报告是整个触电急救工作的关键。

（）参考答案：×4.【单选题】记录及时是指()。

A、通过测量或检测的记录,可以了解工程从开始到结束全部施工活动的进程B、记录要与测量或检测工作同步,要与工程进度同步,两者间隔时间不要太久C、记录的数据要正确,用数字表达,不能用“符合要求”、“合格”来替代,也不能用规范标准规定的语言来替代D、测量或检测的全部内容都应在记录中得到反映,不要遗漏参考答案：B5.【单选题】用准直准望远镜和光学直角器，可以检验部件间垂直度误差，而光学直角器的主要元件是一个()。

A、三棱镜B、五棱镜C、平面反射镜D、平镜参考答案：A6.【判断题】()EQ1092F车转向盘自由转动量应为15°～20°。

参考答案：×7.【判断题】临时动用明火，不需执行三级动火管理制度。

（）参考答案：×8.【单选题】物体的稳定状态是：重力与支反力大小相等，方向相反，作用线（）且通过物体支承的中心点。

A、相反B、相同参考答案：B9.【单选题】钢丝绳直径测量用游标卡尺、卡钢丝绳的：（）。

A、最小直径B、取最小最大直中间值C、最大直径参考答案：C10.【单选题】《中华人民共和国特种设备安全法》规定，特种设备安全管理人员、检测人员和作业人员应当按照国家有关规定取得（），方可从事相关工作。

A、合格成绩B、相应资格C、行业认可参考答案：B11.【多选题】安全阀排汽管应____。

A、直通安全地点B、底部装有接到安全地点的疏水管C、通向司炉工便于观察的地方D、增加弯头以减小排汽时的噪声参考答案：AB12.【判断题】搬运过程中遇有上下坡时，要用拖拉绳对设备加以牵制。

钢丝绳直径测量钢丝绳直径的测量是工程建设和生产过程中不可或缺的重要环节。

钢丝绳广泛应用于吊装、起重、运输、航海等领域，因此准确测量其直径对于保障安全生产和工程质量具有重要意义。

钢丝绳直径的测量涉及到多种方法和仪器，每种方法都有其适用的场景和特点。

下面将介绍几种常用的测量方法，供大家参考。

首先是机械式测量方法。

这种方法需要使用千分尺或卡钳等仪器，将测量装置和钢丝绳的表面接触，通过读取仪器上的刻度来获取直径。

这种方法适用于较为精确的测量，但需要注意仪器的精度和使用技巧。

同时，钢丝绳表面的污垢和磨损都可能影响测量结果，因此在测量前要对钢丝绳进行清洁和检查。

其次是光学式测量方法。

这种方法使用光学投影或显微镜等仪器来对钢丝绳的断面进行观察和测量。

通过测量断面的图像尺寸，再结合光学原理计算出直径值。

这种方法具有测量速度快、高精度的优点，适用于较为精细的测量任务。

但需要注意保持测量环境的亮度和清洁度，以确保结果的准确性。

另外还有非接触式测量方法，如激光测量和雷达测量。

这些方法利用激光或雷达技术对钢丝绳进行扫描和探测，通过测量得到的信号来计算出直径值。

这种方法具有测量速度快、不会对钢丝绳造成损伤的特点，适用于较大直径的钢丝绳测量。

但需要注意仪器的选择和使用条件的限制。

无论采用何种测量方法，都需要重视测量的前期准备工作。

首先要选择合适的测量仪器和方法；其次要进行必要的仪器校准和检查，确保其准确性和稳定性；最后要了解钢丝绳的特性和检测要求，采取适当的测量参数和处理方法。

总之，钢丝绳直径的测量是一项复杂而重要的任务，需要综合考虑测量方法的准确性、适用性和便捷性。

只有选择合适的方法，并在实际操作中细致入微地进行，才能保证测量结果的准确性，为保障安全生产和工程质量提供可靠的数据支持。

希望本文能给大家提供一些指导意义，帮助大家更好地进行钢丝绳直径的测量工作。

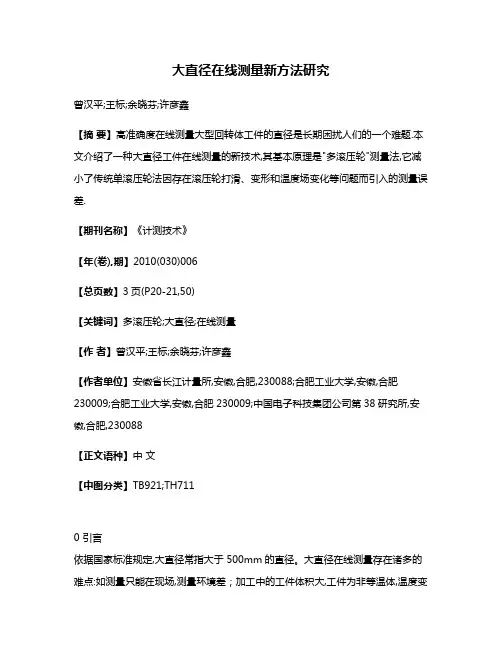

大直径在线测量新方法研究曾汉平;王标;余晓芬;许彦鑫【摘要】高准确度在线测量大型回转体工件的直径是长期困扰人们的一个难题.本文介绍了一种大直径工件在线测量的新技术,其基本原理是"多滚压轮"测量法,它减小了传统单滚压轮法因存在滚压轮打滑、变形和温度场变化等问题而引入的测量误差.【期刊名称】《计测技术》【年(卷),期】2010(030)006【总页数】3页(P20-21,50)【关键词】多滚压轮;大直径;在线测量【作者】曾汉平;王标;余晓芬;许彦鑫【作者单位】安徽省长江计量所,安徽,合肥,230088;合肥工业大学,安徽,合肥230009;合肥工业大学,安徽,合肥230009;中国电子科技集团公司第38研究所,安徽,合肥,230088【正文语种】中文【中图分类】TB921;TH7110 引言依据国家标准规定,大直径常指大于 500mm的直径。

大直径在线测量存在诸多的难点:如测量只能在现场,测量环境差；加工中的工件体积大,工件为非等温体,温度变化对测量结果影响较大。

因此,在大直径回转体工件的切削加工过程中,工件直径的在线测量问题仍然是机械加工领域中尚未解决的世界性难题之一。

本文介绍了基于“多滚压轮”法测量原理的大直径工件在线测量新方法；介绍了所设计的具有特殊结构的滚压轮测量头。

采用多滚压轮测量法,有效地解决了传统单滚压轮法存在的滚压轮打滑、滚压轮变形直接影响测量结果准确性问题；多路信号融合技术和误差修正技术的使用,减少了误差对测量的影响,提高了滚轮法测量大直径的准确度。

1 滚压轮法测量大直径工作原理滚压轮法测量大直径,原理如图 1所示。

利用已知直径为 d的标准滚压轮与被测轴类工件无滑动的对滚,用大轴转数测量系统精确测量被测工件的转动圈数 N,用滚压轮转角光栅测量系统测出标准滚压轮的相应转角θ,由公式⑴即可求得被测工件的直径 D:图 1 滚压轮法测量原理示意图采用传统的单滚压轮法测量大直径,因其测量装置装调简便、测量数据自动处理、测量效率比较高等优点,所以应用广泛。

起重机械指挥考试题库含答案1、【多选题】《中华人民共和国特种设备安全法》规定，下列（）设备应报废，并向原登记机关注销。

（CD）A、出现过多次事故的B、超过检验周期的C、存在严重事故隐患，无改造、维修价值的D、达到安全技术规范规定的其他报废条件的2、【多选题】力的基本概念包括：（）。

（ABCD）A、力的概念B、力的单位C、力的三要素D、力的性质3、【多选题】圆柱形物体兜吊时，一定要放空圈，其目的是（）。

（AC）A、固定物体的吊点B、防止物体倾斜C、防止物体活动，重心偏移D、防止超载4、【多选题】在高处吊装作业时，为保障安全，需要（）。

（ABD）A、设置吊装禁区B、加强现场监督管理C、增强自我保护意识D、禁止外人进入禁区5、【多选题】对不规则形状建筑构件水平吊装，确定吊点时，均应考虑（）（AD）A、平衡B、三点吊装C、多点吊装D、对称6、【多选题】旧起重机械应当符合下列（）要求，使用单位方可投入使用。

（ABCD）A、具有原使用单位的使用登记注销证明B、具有新使用单位的使用登记证明C、具有完整的安全技术档案D、监督检验和定期检验合格7、【多选题】起重作业人员的自我保护意识主要体现在掌握起重作业的规律，做到（）。

（ABCD）A、主动辩识危险工况B、正确选择站位C、执行安全操作规程D、提高技能8、【多选题】起重机中电对人的伤害有：（）。

（AB）A、触电B、电火花灼伤C、撞伤D、砸伤9、【多选题】钢丝绳损坏的原因有：（）。

（ABCD）A、严重超载使用B、承受冲击负载C、缠绕次数过多D、环境因素10、【单选题】求6米长50×50×6等边角钢的重量？每米P=1.5bd（kg）（b为边长，d为厚度.单位为cm）（B）A、2.7kgB、27kgC、270kg11、【单选题】“紧急停止”手势信号是：（）（D）A、手臂伸向侧前下放，与身体夹角30o，五指自然分开，以腕部为轴转动；B、小臂向侧上方伸直，五指并拢手心朝外；C、小臂水平置于胸前，五指伸开，手心朝下，水平挥向一侧；D、两小臂水平置于胸前，五指伸开，手心朝下，同时水平挥向两侧。

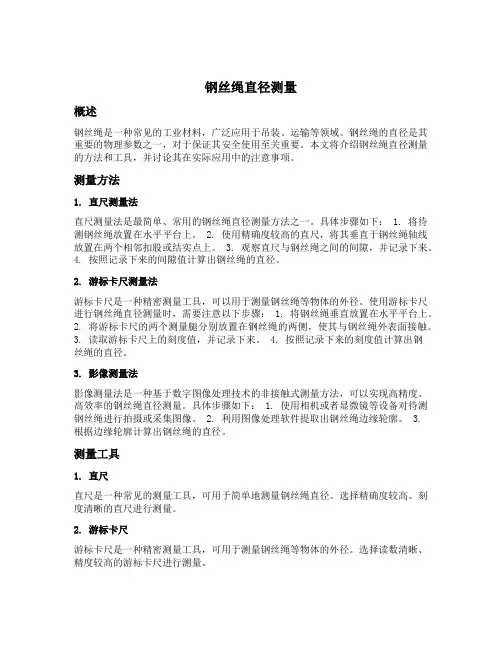

钢丝绳直径测量概述钢丝绳是一种常见的工业材料，广泛应用于吊装、运输等领域。
