电子密码锁的电路设计电子密码锁是一种基于数字密码输入的锁，它利用电子电路技术实现了对锁的控制和解锁功能。
下面将介绍如何设计一个简单的电子密码锁电路。
整个电子密码锁电路设计主要包括以下几个部分：1. 数码键盘模块：用于输入密码的模块，一般采用矩阵键盘或单片机带有键盘的模块。
2. 输入密码存储模块：用于存储用户设置的密码，可以采用EEPROM、FLASH等非易失性存储器。
3. 控制逻辑模块：用于控制电子锁的解锁和上锁功能，可以采用CMOS逻辑门电路实现。
4. 驱动模块：用于驱动电子锁的解锁和上锁功能，可以采用继电器、场效应管等。
5. 电源供电模块：为整个电路提供稳定的电源，可以采用适配器、电池等。
下面将详细介绍每个模块的设计原理和具体实现方法：1. 数码键盘模块：常见的数码键盘有4x4或4x3结构，可以使用针对数码键盘的扫描编码技术，通过扫描按键状态来确定按键的值。
2. 输入密码存储模块：采用非易失性存储器，如EEPROM、FLASH等，可以在电源关闭后依然保存数据，这样可以避免用户密码丢失的情况。
第1页/共2页锲而不舍，金石可镂。
3. 控制逻辑模块：控制逻辑模块根据输入密码和已存储的密码进行比较，如果匹配则解锁，这里可以使用CMOS逻辑门电路实现比较功能，比如采用与门和非门组合。
4. 驱动模块：驱动模块用于控制电子锁的解锁和上锁功能，可以采用继电器、场效应管等。
当密码匹配正确时，驱动模块接通电子锁电路，实现解锁功能。
5. 电源供电模块：为整个电路提供稳定的电源，可以采用适配器、电池等，要保证电源电压稳定，并且能够支持电子锁的工作电压。
总结：电子密码锁电路的设计主要包括数码键盘模块、输入密码存储模块、控制逻辑模块、驱动模块和电源供电模块。
需要注意的是，电子密码锁电路的安全性非常重要，密码存储模块需要保护好，以防止密码泄露。
此外，为了增加密码的复杂度，可以加入密码长度和重试次数的限制等措施。
课程设计说明书课程设计名称：数字电路课题设计课程设计题目：带报警器的密码电子锁和门铃电路学院名称：信息工程学院专业：电子信息工程班级： 090411学号：姓名：评分：教师：20 1 1年 09 月11日脉冲数字电路课程设计任务书20 10 －20 11 学年第二学期第 1 周－ 2 周注：1、此表一组一表二份，课程设计小组组长一份；任课教师授课时自带一份备查。
2、课程设计结束后与“课程设计小结”、“学生成绩单”一并交院教务存档。
摘要随着人们生活水平的提高，如何实现家庭防盗这一问题也变的尤其的突出，传统的机械锁由于其构造的简单，被撬的事件屡见不鲜，电子密码锁由于其保密性高，使用灵活性好，安全系数高，受到了广大用户的亲呢。
本系统是由D触发器，蜂鸣器、555和报警系统，门铃系统所组成的带报警电子密码锁和门铃电路。
系统完成按键输入、开锁、超时报警、错误密码报警、复位等数字密码锁的基本功能。
在当今的社会安全是人民特别关心的话题，生命安全，财产安全等等。
密码门铃电路就是在现实生活为人民提供安全保护设备。
关键字：数字密码锁 74LS74 555 解锁与报警目录摘要 (2)第一章、系统设计方案选择 (4)1.1方案一 (4)1.2方案二 (4)第二章系统组成及工作原理 (6)2.1密码锁电路 (6)2.2门铃及报警电路： (6)2.3继电器电路 (9)2.4.供电电路： (9)第三章整体电路及系统的调试和安装 (10)3.1安装 (10)3.2调试方法与调试过程 (10)3.3制作成品 (11)第四章设计心得及几点补充说明 (12)五．参考文献 (13)附录一电路图和PCB版 (14)附录二元件清单 (16)附录三芯片资料 (17)第一章、系统设计方案选择1.1 方案一该设计主要分输入电路，存储电路，信号处理电路，输出电路四大部分，首先从输入电路送出的编码信号到比较器与存储器的存储密码进行比较，两者一致则将锁打开，反之则驱动报警电路报警，存储器中的密码可以通过写允许端修改密码。
带报警器的编码电子锁和门铃电路设计课程设计一(设计要求及技术指标:设计一带报警器的密码电子锁和门铃电路，设计要求如下:(1)编码电子锁按钮分别为0、1、2、3、……9十个按键。
(2)用发光二极管作为输出指示灯，灯亮代表锁“开”，暗代表锁“关”。
(3)设计开锁密码，并按此密码设计电路。
本次设计密码取8位数。
若按开锁编码规定数的先后顺序按动按钮后，发光二极管由暗变亮表示锁“开”。
(4)该电路应具有防盗报警功能，密码顺序不对或密码有误时系统自动复位，当开锁时间超过5分钟时，则喇叭发出1KHz频率的报警信号。
(5)设计门铃电路，按动门铃按钮，发出500Hz的频率信号，并可使编码电路清零，同时可解除警报。
二(工作原理及设计思路:电子锁主要由输入元件、电路(包括电源)和锁体三部分组成，后者包括电磁线圈、锁拴、弹簧和锁框等。
当电磁线圈中有一定的电流通过时，磁力吸动锁栓，锁便打开。
否则(锁栓进入锁框，即处在锁住状态。
为了便于试验，我们可用发光二极管代表电磁线圈，当发光二极管为亮状态时，代表电子锁被打开，暗状态代表锁着。
3课程设计编码电路编码按键开锁控制电路 CP门铃按钮控制电路报警电路门铃电路图A 带报警器的密码电子锁和门铃电路原理图该系统的电路框图如[图A]所示，本系统的设计可使电子锁具有可编程功能。
由图可知，每来1个输入时钟，编码电路的相应状态向前前进一步。
在操作过程中，按照规定的密码顺序按动编码按键，编码电路的输出就会跟随这个代码的信息。
正确输入编码按键的数字，通过控制电路供给编码电路时钟，一直按规定编码顺序操作完，则驱动开锁电路把锁打开。
在操作过程中，没有按照规定代码顺序按下数字键或按动了其他键，则控制电路使防盗报警电路产生报警。
按动门铃及清零按钮可使500Hz振荡电路工作，门铃发出响声，同时该按钮还使编码电路清零并解除防盗报警。
三(整体方案分析:该设计主要分输入电路，存储电路，信号处理电路，输出电路四大部分，首先从输入电路送出的编码信号到比较器与存储器的存储密码进行比较，两者一致则将锁打开，反之则驱动报警电路报警，存储器中的密码可以通过写允许端修改密码。

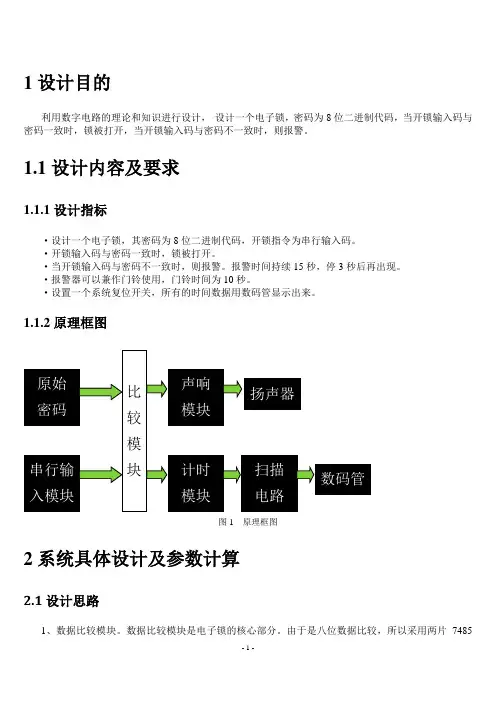

1设计目的利用数字电路的理论和知识进行设计，设计一个电子锁，密码为8位二进制代码，当开锁输入码与密码一致时，锁被打开，当开锁输入码与密码不一致时，则报警。
1.1设计内容及要求1.1.1设计指标·设计一个电子锁，其密码为8位二进制代码，开锁指令为串行输入码。
·开锁输入码与密码一致时，锁被打开。
·当开锁输入码与密码不一致时，则报警。
报警时间持续15秒，停3秒后再出现。
·报警器可以兼作门铃使用，门铃时间为10秒。
·设置一个系统复位开关，所有的时间数据用数码管显示出来。
1.1.2原理框图图1 原理框图2系统具体设计及参数计算2.1设计思路1、数据比较模块。
数据比较模块是电子锁的核心部分。
由于是八位数据比较，所以采用两片7485（四位数字比较器）级联方式。
用高4位的芯片的输出端（YA=YB,YA<YB,YA>YB）控制门铃和报警电路。
2、原始密码输入模块。
由八个波段开关构成，表示每一位的数据，分别接到高位7485和低位7485上。
另一端接5V电源，当按键接通时表示“1”，当案件未接通时，表示“0”。
3、串行密码输入模块。
采用两片74194（四位双向通用移位寄存器）级联成八位数据输入模块，分别接到数据比较模块的高四位和低四位。
具体输入电路见下文分析。
4、时钟模块。
计时模块用来产生标准的秒脉冲给电路提供时序。
可采用555定时器构成多谐振荡器，也可以使用8051单片机定时器产生标准方波。
在电路仿真时采用软件自带的电压信号产生器。
5、计时模块。
采用两片74290（二\五分频十进制计数器）级联方式构成十进制、可显示0-99计时模块。
芯片输出BCD码，由7448（BCD-7段译码器\内部上拉输出驱动）驱动两个数码管（共阴极）。
6、显示模块。
时间显示采用两个7段共阴极数码管。
7、门铃模块。
采用单稳态触发器。
可以用555定时器构成，也可以用集成芯片构成。
我采用集成芯片74123（单稳态多谐振荡器）。
