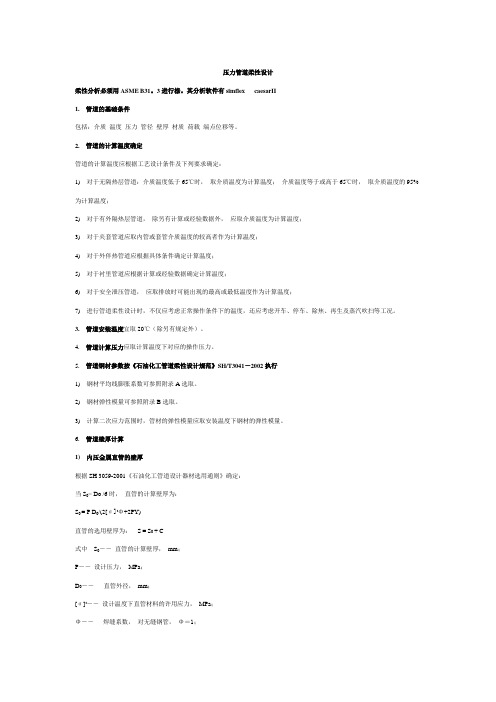

压力管道柔性设计柔性分析必须用ASME B31。
3进行榇。
其分析软件有simflex caesarII1. 管道的基础条件包括：介质温度压力管径壁厚材质荷载端点位移等。
2. 管道的计算温度确定管道的计算温度应根据工艺设计条件及下列要求确定：1) 对于无隔热层管道：介质温度低于65℃时，取介质温度为计算温度；介质温度等于或高于65℃时，取介质温度的95%为计算温度；2) 对于有外隔热层管道，除另有计算或经验数据外，应取介质温度为计算温度；3) 对于夹套管道应取内管或套管介质温度的较高者作为计算温度；4) 对于外伴热管道应根据具体条件确定计算温度；5) 对于衬里管道应根据计算或经验数据确定计算温度；6) 对于安全泄压管道，应取排放时可能出现的最高或最低温度作为计算温度；7) 进行管道柔性设计时，不仅应考虑正常操作条件下的温度，还应考虑开车、停车、除焦、再生及蒸汽吹扫等工况。
3. 管道安装温度宜取20℃（除另有规定外）。
4. 管道计算压力应取计算温度下对应的操作压力。
5. 管道钢材参数按《石油化工管道柔性设计规范》SH/T3041－2002执行1) 钢材平均线膨胀系数可参照附录A选取。
2) 钢材弹性模量可参照附录B选取。
3) 计算二次应力范围时，管材的弹性模量应取安装温度下钢材的弹性模量。
6. 管道壁厚计算1) 内压金属直管的壁厚根据SH 3059-2001《石油化工管道设计器材选用通则》确定：当S0< Do /6时，直管的计算壁厚为：S0 = P D0/(2[σ]tΦ+2PY)直管的选用壁厚为：S = S0 + C式中S0――直管的计算壁厚，mm；P――设计压力，MPa；D0――直管外径，mm；[σ]t――设计温度下直管材料的许用应力，MPa；Φ――焊缝系数，对无缝钢管，Φ＝1；S――包括附加裕量在内的直管壁厚，mm；C――直管壁厚的附加裕量，mm；Y――温度修正系数，按下表选取。
温度修整系数表当S0≥D0/6或P/[σ]t > 0.385时，直管壁厚应根据断裂理论、疲劳、热应力及材料特性等因素综合考虑确定。
ＣＨＥＭＩＣＡＬＥＮＧＩＮＥＥＲＩＮＧＤＥＳＩＧＮ化工设计２０２２，３２（３）石油化工管道的柔性设计胡艳求 武汉金中石化工程有限公司 武汉 ４３０２２３摘要 本文介绍了管道柔性设计的意义及影响管道柔性的因素，对管道柔性设计的方法进行探讨。
提出了改善管道柔性的几种方法。
通过设计实例，详细分析通过优化管道空间走向来改善管道柔性，降低管道热载荷的技巧，为同类管道的设计提供参考。
关键词 管道 柔性 刚度 载荷胡艳求：工程师。
２００９年毕业于武汉工程大学过程装备与控制工程专业。
主要从事管道应力分析和配管校审。
联系电话：１５０７２３２６０９２，Ｅ ｍａｉｌ：ｈｕｙａｎｑｉｕ１６８＠１６３ ｃｏｍ。
１ 管道的柔性设计管道柔性反映了管道变形的难易程度，表示管道通过自身变形吸收由于温度变化引起热胀、冷缩和其它位移产生变形的能力。
压力管道柔性设计的目的，就是使管道系统在各种工况下具有足够的柔性，防止由于管道的温度、自重、内压和外载变化或因管道支架受限和管道端点的附加位移而发生下列情况［１－２］：①管道应力超标或金属疲劳导致管道破坏；②管道接头连接（含弯头、三通）处泄漏；③管道的热胀冷缩引起推力或力矩过大，造成设备管口受力超过设备设计标准，影响设备正常运行；④管道热胀冷缩引起的推力或力矩过大引起管道支架或生根结构件破坏。
１ １ 管系柔性改善的方法１ １ １ 优化管架位置及型式不同的支架型式对管系的热胀约束作用是不同的。
刚性支架的刚度无穷大，限制了约束方向的位移；弹性支架的刚度较小，它对管道有一定的约束作用，同时又允许管道有一定的位移［３］。
优化管道支吊架的型式和位置来改善管道柔性时只能在一定范围内改善管道柔性。
１ １ ２ 优化管道的空间走向在管道布置时，设备布置一般不再调整，因此管系两端的位置也就固定不变了。
当管道在某一方向过于刚硬时，增加与其垂直方向的管道长度可减小管道刚度［２］。
可以在平面和空间布置允许的情况下，将管道走向优化，将管道整体走向改为“Ｌ”形管段、“Ｕ”形管段或空间“Ｚ”形。
关于化工管道应力分析和柔性设计探讨摘要：在化工管道的设计工作中，设计人员需要对管道材料和应力进行全面分析，保证管道的使用效果。
因此，相关设计人员要注重对管道进行应力分析，强化管道的柔性设计，保证管道的结构质量，为化工企业的生产经营提供根本保障。
本文主要关于化工管道应力分析，并探讨柔性设计。
关键词：化工企业；管道应力；管道柔性设计；结构质量在化工企业中，管道应力分析是化工管道设计过程中尤为关键的一环，而就其中的化工管道设计而言，也是整个化工工厂设计中非常重要的组成部分。
一、化工管道应力的基本分类第一，管道一次应力是指管道外加载荷，如在管道设计工作中，经常遇到的重力和压力是常见的一次应力。
由于这种应力作用不会受到限制，使得一次应力成为管道无法抵制的外力和压力。
所以，无论管线如何变形，都需要承担非自限性的一次应力。
管道在设计过程中，需要充分考虑一次应力的影响，通过合理的设计来保证管系受力能够满足一次应力外载负荷的要求。
此外，管道材料的选择会影响管道的设计质量和使用效果，因为管道在实际使用过程中，容易发生塑性变化，导致管道出现破损和震动等问题，使得管道承受不同负荷，加大了管道的一次应力。
第二，管道二次应力是由于管道变形受约束而产生的正应力或剪应力。
二次应力的特点是具有自限性，随着管线的变形而减小。
管道在受到温度影响，热胀冷缩导致管道变形产生的应力为二次应力。
二次应力产生的原因还有管道相连的设备沉降不均匀等。
第三，管道峰值应力主要是因为在设计过程中，其结构中的某些零部件会出现松动现象或者脱落问题，导致管道的一次应力和二次应力出现迅速增加的现象。
虽然管道的峰值应力不会导致管道结构出现塑性变形，但是，管道的整体结构会慢慢损坏，从而导致管道在使用过程中出现裂缝、裂痕等现象，直接瓦解管道整体结构，失去使用价值。
图1 化工管道二、化工管道应力的分析方法第一，经验判断法主要针对运行状态良好，且柔性相当或相同的管道。
利用以往的工作经验或者已经完成分析的管道进行新管道的类比分析。

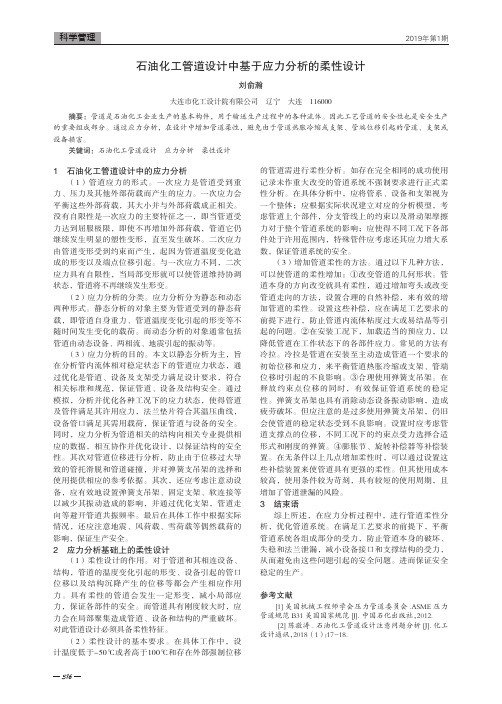

3161 石油化工管道设计中的应力分析（1）管道应力的形式。
