压力传感器采集设计

压力传感器的设计与测试随着科技不断发展，各种传感器被广泛应用于各个领域。

其中，压力传感器作为可测量压力变化的重要设备，在很多实际应用中起着至关重要的作用。

本文将简单介绍压力传感器的设计与测试。

一、压力传感器的基本原理压力传感器是测量压力、力和扭矩等物理量的一种传感器。

压力传感器工作的基本原理是利用物理效应将受力转化为电信号的变化，并通过信号处理电路将其转化为与压力成比例的电信号输出。

目前常用的压力传感器有电阻式、压阻式、微机械式等。

二、压力传感器的设计与制造压力传感器的设计与制造通常需要进行以下几个步骤：1.确定测量范围以及测量精度为了确保测量结果的可靠性和准确性，首先需要确定压力传感器的测量范围和测量精度。

确定测量范围需考虑被测物体的最大压力，而测量精度则受制于传感器的内部结构、材料以及信号处理电路等多方面因素。

2.选择传感器类型和工作原理根据测量范围和精度等条件，选择合适的传感器类型和工作原理，例如，对于低压力测量，通常采用压阻式或微机械式传感器，而对于高压力测量，则通常采用电阻式传感器。

3.设计传感器内部结构和特性传感器的内部结构和特性对于其测量精度以及使用寿命等方面都有着重要的影响。

因此，在传感器的设计中，需要考虑如何提高传感器内部受力均匀度、稳定性以及防水、防腐等方面的特性。

4.选择合适的材料和加工工艺传感器的材料和加工工艺既影响传感器的精度和可靠性，也会影响传感器的成本和制造难度。

因此，在传感器的设计中，需要选择合适的材料和加工工艺，来确保传感器的性能和成本符合预期要求。

三、压力传感器的测试方法压力传感器的测试通常涉及到静态测试和动态测试两种方法。

1.静态测试静态测试通常使用标准校准器或者其他已知压力条件下的压力仪器对传感器进行测试。

静态测试需消除传感器与测试仪器之间的误差影响，例如大气压力、温度变化等非受力因素的影响。

2.动态测试动态测试通常是通过对传感器施加震动、冲击等实验条件下进行测试。

压力传感器的设计与优化压力传感器作为一种测量仪器，在很多工业和科学领域被广泛应用。

在汽车工业、电子工业、建筑工程、天文观测和医疗领域，都使用了压力传感器。

为了获得高质量的测试和准确的数据测量，需要对压力传感器进行设计和优化。

那么，什么是压力传感器？如何进行设计和优化？以下内容将对此进行详细讲解。

一、压力传感器的基本工作原理压力传感器是一种被动式传感器，用于找到或测量压力。

它是一个机电装置，通过将变量压力转换为电子信号来确保输入参数的准确测量。

压力传感器的基本工作原理可以分为两种类型：接触式压力传感器和非接触式压力传感器。

对于接触式压力传感器，它们通过握住加压部分的固定物体并测量其形变来测量压力。

一般来说，它们有凸出的压力点并通过测量该点的形变来测量压力。

这种类型的压力传感器主要应用于工业或建筑应用中。

对于非接触式压力传感器，它们会测量物体表面上的压强分布。

通常，这些传感器会通过将测量基准与物体表面相隔一定距离来实现。

这种类型的传感器主要应用于医疗和汽车工业等领域。

二、压力传感器的设计和优化设计和优化压力传感器的过程涉及到多个方面，例如选材、电路设计和数据记录等。

在行业中使用的传感器通常有不同颜色编码，以表明它们的规格和测量范围。

例如，白色方式传感器是用于小范围内压力测量的，而红色型式传感器则适合高压力和高温环境中的尖端应用。

1. 选材对于压力传感器，材料的选择对传感器的性能和适用条件非常重要。

传感器的材料必须能够承受操作条件中的压力和温度差异。

同时，材料还必须能够提供准确的信号，并保障传感器的长期可靠性。

常见的用于制造压力传感器的材料包括硅、玻璃、银和其他几种优质合金。

2. 电路设计电路设计是设计和优化压力传感器的另一个重点。

在安装和使用传感器时，需要根据操作情况选择特定的电路。

例如，一些应用需要放大信号，而另一些则需要对其进行降噪。

为了提供准确的数据记录，电路中必须包含高质量的电源和信号放大器等组件。

智能压力传感器系统设计随着现代化工业的不断发展，传统的压力传感器已经无法满足现代化工业生产的要求。

新一代传感器既需要具备传感功能和运算功能，也需要能与其他设备一起共同组成实时监测系统，通过分布式信息处理技术充分发挥传感器性能，在监测生产环境数据的同时对采集的信息进行处理并将数据传输到监控后台，保障工业生产过程的可靠进行。

因此，智能压力传感器系统具备上述优势，广泛应用于工业生产电子设备中。

目前，智能压力传感系统正不断通过完善配套智能化驱动，针对传感器进行各类修正、自动校准等处理，使传感器具有更高的智能化。

1 传感器工艺过程压力传感器由于功能和原理不同因而传感器种类较多，其中智能式压力传感器是基于电子压阻效应以及微电子技术制造而成，通过智能化驱动软件对传感器采集数据进行自动修正、自动校准等数据传输到后台监控系统。

智能压力传感器不仅具有良好的数据采集性能，同时灵敏度较高、自动化程度较高。

因此，智能压力传感器被广泛应用于现代化工业生产之中，是一种新型物理传感器。

智能压力传感器由于输出信号无法作为A/D信号转换器的输入量，所以在采集数据前会通过传感器智能驱动软件对输出信号进行信号预处理，将输出模拟量、输出数字量、输出开关量信号统一转换成电压信号。

采集后的数据经过预处理后输出电压信号并通过模拟转化器转化为数字信号。

转化后的数字信号由于无法直接被计算机接受、处理，因此转化后的数字信号通过后续智能化软件进行修正、补偿处理后经过计算机进行处理并通過智能网络进行传输。

2 智能压力传感器系统结构设计智能传感器与传统压力传感器相比，由于能够将传感元件与微型电子元件进行集成，具有良好的数据采集性能、信号处理能力并能对信号进行预处理、修正、自检、计算等功能。

智能压力传感器的结构图如图1所示，其中微型机是智能压力传感器的核心，它将对压力传感器采集的信号进行信息处理与软件校正。

传感器采集被测数据通过预处理后将模拟信号转化成数字信号，由微型机处理后经过D/A转化驱动电路将数字信号转化为模拟信号，最后将数据进行传输和记录。

1 引言压力测量对实时监测和安全生产具有重要的意义。

在工业生产中，为了高效、安全生产，必须有效控制生产过程中的诸如压力、流量、温度等主要参数。

由于压力控制在生产过程中起着决定性的安全作用，因此有必要准确测量压力。

为了测到不同位置的压力值，研制了基于C8051F020单片机的测量仪。

通过压力传感器将需要测量的位置的压力信号转化为电信号，再经过OP07运算放大器进行信号放大，送至C805lF020单片机内部的高速率12位A／D转换器，然后将模拟信号转换成单片机可以识别的数字信号，再经单片机转换成液晶显示器可以识别的信息，最后显示输出。

与此同时，可以利用SD卡存储器将各通道设定的压力值、系统参数存储起来，以便在系统断电或复位后，能使其继续运行，增强系统的抗干扰性能。

2 硬件电路图l给出多路压力测量仪的系统框图。

其硬件部分主要由压力传感器、C8051F020单片机、SD卡存储器、液晶显示器、键盘及信号调理电路等组成。

2．1 压力传感器信号采集电路图2给卅压力传感器信号采集电路。

它选用了测量范围广，精度较高，性能价格比好的电阻应变式压力传感器；信号放大部分采用功耗低，输入失调电压小，线性度好的OP07运算放大器：A／D转换模块采用C8051F020内部设置的高速率12位A／D转换器。

图2中OP07的输出失调电压为2 mV，通过滑动变阻器R8可调节输出失调电压的大小。

2．2 单片机处理电路单片机处理电路是测量仪的核心。

在此采用美国Cygnal公司生产的C805lF020 微控制器。

该器件采用独特的CIP-8051结构，对指令运行实行流水作业，大大提高了指令的运行速度，可在25 MHz时钟频率下提供高达25 MI／s 的输出，并具有下述独特功能：①真正12位、100 Ks／s的8通道A／D转换器，并带PGA和模拟多路开关；②64 K字节可在系统编程的Flash存储器，其扇区为512字节；③两个12位D／A转换器，具有可编程数据更新方式；④工作电压为2．7～3．6V；⑤用于硬件实现的SPI，SMBus／I2C和两个UART串行接口；⑥片内看门狗定时器、VDD监视器和温度传感器。

压力传感器的设计与应用随着现代科技的迅猛发展，传感技术在工业、医疗、环保、航空等领域得到广泛应用。

其中，压力传感器作为一种重要的传感器，广泛用于测量压力场，其设计与应用，是现代制造和应用的关键环节。

一、压力传感器基础知识1、压力传感器的定义压力传感器是一种能够将外部压力转化为电信号输出的测量元件，可广泛应用于石油、化工、航空等领域。

2、压力传感器的工作原理压力传感器的工作原理主要是利用敏感元件的变形来测量压力。

一般而言，压力传感器的敏感元件有金属材料、半导体材料、陶瓷材料等。

当受到外部压力作用时，敏感元件会发生形变，引起阻抗、电容、电位、电感等参数的变化，通过微处理器处理后，变成电信号进行输出。

二、压力传感器的设计与制造1、压力传感器的设计要点压力传感器的设计主要包括敏感元件、信号处理电路、滤波电路、放大电路、输出电路等几个方面。

其中，敏感元件要选择高灵敏度的材料，并且在设计时需要考虑敏感元件的脆弱性和易损性。

2、压力传感器的制造流程制造压力传感器的流程可分为敏感元件制造、传感器制造、装配以及测试几个过程。

其中，敏感元件制造是最重要的一环，需要确保材料的选用、加工工艺以及检验方法的合理性。

三、压力传感器的应用与市场前景1、压力传感器的应用领域压力传感器广泛应用于机械、化工、石油、食品、医药、航空和土木等领域，可以用于检测各种气体和液体的压力，提高生产自动化水平，保障设备的安全稳定运行。

2、压力传感器的市场前景随着国家经济的不断发展，压力传感器的需求量也在不断增加。

目前，我国的压力传感器市场仍处于初期发展阶段，未来随着技术的不断提升和产业结构的优化升级，市场规模将会进一步扩大。

结语压力传感器是现代化工、医疗、环保、航空等领域中必不可少的一种传感器，其设计、制造和应用，对于提高工业自动化水平和设备安全稳定运行具有重要意义。

在未来市场的竞争中，压力传感器的开发和应用将会成为一个不断进化的过程。

毕业设计——压力传感器设计摘要：本文主要介绍了一种基于压电效应的压力传感器设计。

通过选用合适的材料和结构设计，该传感器可以实现较高的精度和灵敏度，对于高精度的压力测量具有良好的应用前景。

关键词：压力传感器，压电效应，精度，灵敏度1.引言压力传感器是一种重要的测量仪器，在机械制造、航空航天、汽车制造等领域都有广泛的应用。

随着科技的发展，对于压力传感器的精度和灵敏度要求越来越高，因此如何设计一种高精度的压力传感器成为了研究的热点。

压电效应是指某些晶体和陶瓷材料在受到压力后会产生电荷或电势变化的现象。

利用这种效应可以制作出高精度的压力传感器。

2.压力传感器设计2.1材料选择选择良好的压电材料是设计高精度压力传感器的关键。

对于电气特性稳定、机械强度高的陶瓷材料，一般采用压电单晶体或压电陶瓷。

在具体选择时，需根据实际需求选定性能良好的材料。

2.2结构设计在传感器的结构设计上，一般采用柱形、螺旋、盘形等结构。

其中，柱形结构压力传感器是应用最为广泛的一种。

在结构设计时需考虑传感器的力学特性，采用合适的结构和尺寸可以实现较高的精度和灵敏度。

2.3制作工艺制作压力传感器一般采用激光切割、电子束加工、化学腐蚀等方法。

其中，针对不同的压电材料需采用不同的工艺，以实现制造高精度的压力传感器。

3.实验结果与分析通过实验，研究了不同材料和结构制作的压力传感器的输出电荷量和灵敏度。

结果表明，某压电单晶体制作的柱形压力传感器输出电荷量和灵敏度都较高，可以实现较高的精度。

4.结论通过对压电材料的选择、结构设计和制作工艺的研究，成功设计了一种高精度的压力传感器。

该传感器通过实验验证了其较高的精度和灵敏度，可以应用于机械制造、航空航天、汽车制造等领域。

智能压力传感器的研究与设计摘要：智能压力传感器是一种能够准确测量和监测物体施加压力的设备，具有广泛的应用前景。

本文主要介绍了智能压力传感器的研究与设计，包括传感器工作原理、传感器结构设计、传感器信号处理和应用领域等方面的内容。

关键词：智能压力传感器、工作原理、结构设计、信号处理、应用领域1.引言2.传感器工作原理智能压力传感器的工作原理主要分为电阻式和电容式两种。

电阻式压力传感器是通过塑料薄膜或金属薄膜形成的压阻式变送器，当外界物体施加压力时，薄膜会变形，从而改变电阻值，进而测量压力。

电容式压力传感器则是通过感应电容来测量压力，当外界物体施加压力时，电容的介质会发生变化，从而改变电容值，进而测量压力。

3.传感器结构设计智能压力传感器的结构设计直接影响其测量精度和可靠性。

传感器的结构包括感应部分、传感元件和信号处理电路。

感应部分是接触外界物体的部分，一般由金属或塑料材料制成。

传感元件是将外界压力转换为电信号的部分，可以是压阻式或电容式的传感器。

信号处理电路是对传感器输出信号进行放大、滤波和转换的部分，可以采用模拟电路和数字电路等。

4.传感器信号处理智能压力传感器的信号处理主要包括信号放大、滤波和转换等过程。

信号放大是将传感器输出的微弱信号放大到适合测量范围的电压或电流信号。

信号滤波是对放大的信号进行滤波处理，去除杂散信号和噪声。

信号转换是将模拟信号转换为数字信号，方便后续的存储、处理和显示。

5.应用领域智能压力传感器广泛应用于工业自动化、医疗仪器、机械设备、航空航天等领域。

在工业自动化中，智能压力传感器可以用于测量工业设备中的液体或气体压力，实现对生产过程的监测和控制。

在医疗仪器中，智能压力传感器可以用于测量人体血压、呼吸压力等生理参数，辅助医疗诊断和治疗。

在航空航天中，智能压力传感器可以用于测量飞机机舱压力、火箭发动机燃烧压力等参数，保障航天器的安全运行。

6.结论智能压力传感器是一种应用广泛、有着重要意义的传感器设备。

高精度压力传感器设计与制造技术1. 引言高精度压力传感器在工业、医疗、航空航天等领域中扮演着关键的角色。

随着科技的不断进步，对压力传感器的精度和可靠性要求也越来越高。

本文将介绍高精度压力传感器的设计与制造技术，包括传感器原理、关键组件和制造过程。

2. 传感器原理高精度压力传感器通常基于压阻原理或谐振原理工作。

压阻传感器通过测量压阻元件的电阻值变化来确定压力值，而谐振传感器则利用谐振频率的变化来测量压力。

两种原理各有优劣，具体选择取决于应用需求。

3. 关键组件3.1 压阻元件高精度压力传感器常使用硅压阻元件。

硅材料具有良好的机械性能和化学稳定性，可用于测量广泛的压力范围。

硅压阻元件的制造过程需要精确的沉积技术和微加工工艺。

3.2 信号调理电路信号调理电路对传感器输出信号进行放大、滤波和线性化处理，以提高传感器的精度和可靠性。

常见的信号调理电路包括运算放大器、滤波器和AD转换器。

3.3 温度补偿装置温度对高精度压力传感器的影响非常显著。

温度补偿装置可以校正传感器输出信号中的温度效应，提高传感器的稳定性和准确性。

常见的温度补偿技术包括热敏电阻、温度传感器和专用芯片。

4. 制造过程4.1 压阻元件制造压阻元件制造的首要任务是将硅片上的感应器件和电路进行加工和沉积。

典型的制造过程包括光刻、薄膜沉积、电极沉积、背面加工和划线技术。

4.2 组件封装和封装测试制造过程的下一步是将压力传感器组装到封装中并进行封装测试。

组装过程包括将压力传感器连接到焊盘、封装和焊接。

封装测试包括对传感器的静态和动态性能进行检测。

4.3 校准和调试制造完整的高精度压力传感器后，需要对其进行校准和调试。

校准过程可以通过对比标准压力源和传感器输出信号来实现。

调试过程则包括对信号调理电路和温度补偿装置的调节和校准。

5. 应用案例高精度压力传感器广泛应用于多个行业。

以下是几个典型的应用案例： 5.1 工业自动化高精度压力传感器可用于工业自动化控制系统中的压力监测和控制，如液体和气体流量测量、液位监测和气压控制。

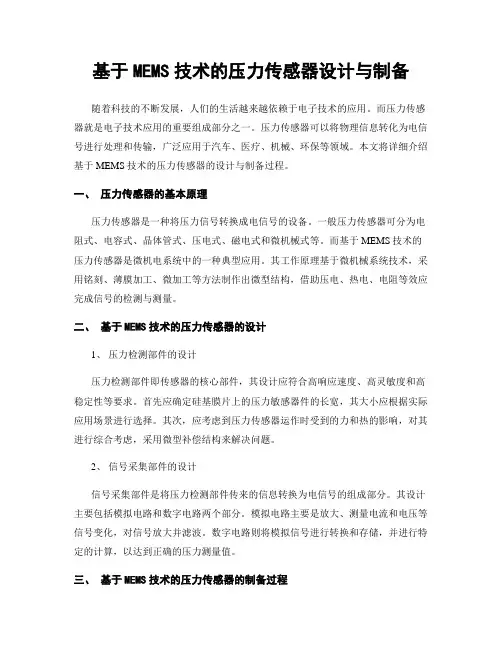

基于MEMS技术的压力传感器设计与制备随着科技的不断发展，人们的生活越来越依赖于电子技术的应用。

而压力传感器就是电子技术应用的重要组成部分之一。

压力传感器可以将物理信息转化为电信号进行处理和传输，广泛应用于汽车、医疗、机械、环保等领域。

本文将详细介绍基于MEMS技术的压力传感器的设计与制备过程。

一、压力传感器的基本原理压力传感器是一种将压力信号转换成电信号的设备。

一般压力传感器可分为电阻式、电容式、晶体管式、压电式、磁电式和微机械式等。

而基于MEMS技术的压力传感器是微机电系统中的一种典型应用。

其工作原理基于微机械系统技术，采用铭刻、薄膜加工、微加工等方法制作出微型结构，借助压电、热电、电阻等效应完成信号的检测与测量。

二、基于MEMS技术的压力传感器的设计1、压力检测部件的设计压力检测部件即传感器的核心部件，其设计应符合高响应速度、高灵敏度和高稳定性等要求。

首先应确定硅基膜片上的压力敏感器件的长宽，其大小应根据实际应用场景进行选择。

其次，应考虑到压力传感器运作时受到的力和热的影响，对其进行综合考虑，采用微型补偿结构来解决问题。

2、信号采集部件的设计信号采集部件是将压力检测部件传来的信息转换为电信号的组成部分。

其设计主要包括模拟电路和数字电路两个部分。

模拟电路主要是放大、测量电流和电压等信号变化，对信号放大并滤波。

数字电路则将模拟信号进行转换和存储，并进行特定的计算，以达到正确的压力测量值。

三、基于MEMS技术的压力传感器的制备过程1、制备硅基膜片压力传感器的制备首先要制备硅基膜片，以便在薄膜加工和微加工中发挥作用。

首先选用高质量的硅片，采用化学腐蚀、机械切割等手段制备出合适大小和厚度的硅基膜片。

2、制备压力检测部件压力检测部件包括金属电极、薄膜材料、通道和导电部件等组成。

其中，通道和导电部件的制备采用薄膜加工和微加工的方法，而金属电极和薄膜材料则需要采用物理、化学等方法进行制备，最终形成压力敏感材料。

压力传感器的设计与性能分析近年来，随着科技的不断进步和应用领域的不断拓宽，压力传感器的使用变得越来越广泛。

在机械制造、航空航天、医用器械、汽车电子等领域都得到了广泛的应用。

传感器的设计和性能分析对于保证传感器的稳定性和精度具有重要的意义。

一、压力传感器的构成和工作原理压力传感器由传感器元件、信号调理电路和信号显示或处理电路等组成。

传感器元件是其中最为关键的部分，它是实现传感器转换功能的基本组成部分。

传感器元件是由张应变测量原理构成的。

当被测量体受到外部压力时，受力部位产生形变，形变导致了传感器元件上应变片的应变变化，应变片在变形后，其电阻值也会随之变化。

传感器元件将物理量转化为电信号，信号调理电路将其变为输出与被测量压力有关的标准信号，完成传感器的测量和转换功能。

二、压力传感器的设计压力传感器的设计应该从以下几个方面考虑：1、测量范围和精度：测量范围应该包括被测压力的最大值和最小值，以及测量范围内的精度要求。

不同的应用场景对于精度的要求是不同的。

2、材料的选择：传感器元件的材料应该有足够的强度和韧性，并且要符合被测介质的特性，避免与介质接触时产生化学反应。

3、结构的设计：结构的设计应该考虑传感器元件和信号调理电路的连接方式，连接方式必须可靠，并且易于维修。

4、温度系数的影响：不同的介质和环境对于温度系数的要求也是不同的，因此传感器的设计应该考虑不同环境的温度对于传感器精度的影响，并且采取相应的措施。

5、电路设计：为了保证传感器的精度，信号调理电路应该采用精密的电路设计，同时采取工艺上的措施来保证信号的品质。

三、压力传感器的性能分析压力传感器的性能分析主要包括以下几个方面：1、灵敏度：灵敏度是是指传感器输出电压变化与被测压力变化之间的比值。

当灵敏度越大时，传感器的测量精度越高。

2、线性度：线性度是指传感器输出的电压变化与被测压力变化之间的线性关系。

越直线越好，线性度越高。

3、重复精度：重复精度是指传感器在相同的被测量下，连续测量多次得到的结果是相同的。

压力传感器设计范文一、工作原理常见的压力传感器工作原理有电阻式、电容式和压力敏感半导体等。

电阻式传感器通过控制电阻的变化来测量压力，电容式传感器则通过控制电容的变化来实现测量，而压力敏感半导体传感器则是利用半导体材料在受到压力时电阻发生变化这一特性来进行压力测量。

二、测量范围和精确度在设计压力传感器时，首先需要确定需要测量的压力范围。

不同应用场景下，压力范围的要求可能不同，需要根据具体情况选择合适的传感器。

同时，传感器的精确度也是一个重要的考量因素。

传感器的精确度越高，测量结果越可靠，但相应的成本也会增加。

三、可靠性和稳定性传感器的可靠性和稳定性是设计中必须考虑的因素。

传感器在实际应用中可能受到较大的外界干扰，如温度变化、振动和湿度等。

因此，传感器应具备较好的抗干扰能力，并具备长期稳定性，确保测量结果准确可靠。

四、环境适应性不同的应用环境对传感器的要求也会有所不同。

例如，工业领域中常会遇到高温或腐蚀性环境，此时需要选用耐高温或耐腐蚀的材料来保证传感器的稳定性和寿命。

而在一些特殊应用中，如水下测量、高海拔环境等，传感器还需要具备相应的防水和防尘性能。

五、输出信号和接口根据不同的应用需求，压力传感器可以选择合适的输出信号和接口。

常见的输出信号有电压信号、电流信号和数字信号等，而接口可以选择模拟输出或数字输出。

六、可定制性和成本有些应用场景可能需要定制特殊的压力传感器。

因此，压力传感器的设计应具备一定的可定制性，以满足各种不同需求。

同时，成本也是设计中需要考虑的一个因素，需要在满足要求的前提下尽量控制成本，提高传感器的竞争力。

在压力传感器的设计过程中，需要对以上因素进行综合权衡和考虑。

通过合理的设计和选择，可以满足不同应用场景下对压力测量的需求，提高系统的可靠性和稳定性。

如何设计一个简单的压力传感器电路在现代科技的快速发展和日常生活的便利需求下，压力传感器在各个领域都有着广泛的应用。

设计一个简单的压力传感器电路，不仅可以提高我们的技术水平，还可以满足个人折腾的需求。

本文将介绍如何设计一个简单的压力传感器电路。

1. 材料准备为了设计一个简单的压力传感器电路，我们需要准备以下材料：- 压力传感器：如压电传感器或压阻传感器。

可以根据具体需求选择合适的传感器。

- 集成电路：可以使用放大器芯片作为信号采集和处理的核心。

- 电容或电阻：用于构建滤波电路，降低杂散信号。

- 运放：用于信号的放大和滤波。

- 电源：为电路提供电能。

- 连接线、焊盘、焊锡等辅助工具。

2. 电路连接首先，将压力传感器连接到电路中。

使用连接线将传感器的输出端连接到放大器芯片的输入端。

然后，将电容或电阻连接到传感器的输出端，并与运放电路相连，构建滤波电路。

最后，将电源连接到电路上，确保电路可以正常工作。

3. 信号采集与处理压力传感器会将压力转化为电信号并输出，但输出信号较小且可能具有杂散信号。

为了使信号能够被准确地采集和处理，需要添加放大和滤波电路。

- 放大器：使用运放作为信号的放大器，将传感器输出的微弱信号放大到合适的水平。

可以根据实际情况选择合适的运放芯片。

- 滤波器：使用电容或电阻等元件构建滤波电路，可以过滤掉杂散信号和高频干扰，提升信号的准确性和稳定性。

4. 校准与调试设计一个简单的压力传感器电路后，需要进行校准和调试，以确保电路的准确性和稳定性。

- 校准：通过与已知压力值相比较，调整电路中的参数，使输出信号在不同压力下能够准确反映出实际数值。

- 调试：在连接完成后，使用万用表或示波器等测试仪器检查电路的输入和输出，并根据需要进行调整和修正。

通过以上步骤，我们可以设计一个简单的压力传感器电路。

设计完成后，可以将该电路应用于各种需要测量和监控压力的领域，如医疗设备、工业自动化、汽车安全等。

同时，不断学习和探索新的元件和技术，可以进一步完善和优化压力传感器的设计。

压力传感器的原理及其应用电路设计
压力传感器是一种将压力转化为电信号输出的传感器，其原理基本上是用一定的物理
量与压力相关来改变电阻、电容、感应电势或电流等电学参数，实现压力到电信号的转换。

压力传感器通常具有高准确度、稳定性和灵敏度，广泛应用于工业、制造业、医疗和环保
等领域。

在压力传感器设计中，重点考虑传感元件的选择、信号放大和采集电路的设计。

常见
的压力传感器有电阻式和电容式两种。

其中电阻式传感器是通过将金属、陶瓷或半导体等
材料制成感应电极和引线，使其在受压力变化时形成电阻值的变化，再通过放大电路对其
信号进行放大，最终形成电压信号的输出。

电容式传感器则是通过在变形部件上设置微小
的电容，当受到压力变化时，会使电容量发生变化，从而形成电信号输出。

在压力传感器的应用中，常见的电路设计包括信号放大和滤波电路。

信号放大电路通
常使用运算放大器进行放大，可以将传感器输出的微小电信号放大为标准的电压信号，以
提高传感器的灵敏度和精度。

而滤波电路则是为了消除噪声和杂波对信号的干扰，包括低
通滤波、高通滤波、带通滤波等多种形式。

除了常见的应用领域外，压力传感器在汽车、家用电器和交通工具等领域也有着广泛
的应用。

例如，在汽车领域中，压力传感器可以用于监测轮胎的气压，并将实时监测的数
据反馈给车辆系统，以保证车辆的行驶安全和稳定性。

总之，压力传感器是一种广泛应用于各个领域的传感器，其原理和应用电路设计也越
来越成熟。

伴随着科技的不断发展和创新，相信压力传感器在未来将会有更为广泛的应用
场景和更高的性能要求。

压力传感器设计方案压力传感器是一种用来测量压力的装置，可以将物体施加的压力转换为电信号，通过电路中的传感器芯片进行放大和处理，最终输出电压或电流信号。

压力传感器广泛应用于工业自动化、航空航天、汽车制造等领域。

一种常见的压力传感器设计方案是使用压阻式传感器。

压阻式传感器是一种利用材料的电阻随压力变化而变化来测量压力的传感器。

其基本原理就是当物体施加压力时，传感器内部的弹性导电材料会发生形状变化，导致电阻值发生变化。

通过测量这个电阻值的变化，可以得出物体所受到的压力大小。

在压阻式传感器的设计中，需要考虑以下几个方面：1. 材料选择：传感器所采用的弹性导电材料应具有合适的弹性模量和导电性能，能够稳定地随压力变化而变化。

一般常用的材料有硅、聚酯薄膜等。

2. 传感器结构：传感器的结构设计要考虑到受力均匀、响应速度快等因素。

通常采用膜片或弹性体结构，以便更好地适应应力的变化。

3. 传感器电路：传感器内部需要有电路进行信号处理和放大，以获得更加准确的压力数值。

这部分可以使用运算放大器、模数转换器等电路器件来实现。

4. 其他功能：根据具体应用需求，可以添加温度补偿、线性化处理等功能，以提高传感器的准确性和稳定性。

在设计完成后，还需要对传感器进行校准，以保证其测量的准确性。

校准可以通过在已知压力下进行比较测量，得出传感器的灵敏度和偏差值，从而进行修正。

此外，随着新一代技术的发展，压力传感器的设计也在不断改进。

例如，采用微电子制造工艺制作的微型压力传感器，具有体积小、功耗低、响应速度快等优点，可以在医疗、智能家居等领域中得到广泛应用。

总之，压力传感器的设计方案需要综合考虑材料、结构、电路等因素，以满足具体应用的需求。

随着科技的不断发展，压力传感器的性能也在不断提高，为各个领域带来更多的应用机会。

智能压力传感器的设计智能压力传感器是一种能够测量物体施加的压力大小的装置。

它通过使用先进的传感技术，将物体压力转化为电信号，并将其传输给外部设备进行处理和分析。

智能压力传感器在许多领域应用广泛，如工业自动化、机械工程和医疗设备等。

本文将详细探讨智能压力传感器的设计原理、工作原理和应用。

首先，我们来讨论智能压力传感器的设计原理。

智能压力传感器主要由三个部分组成：传感器元件、信号处理电路和输出接口。

传感器元件是关键组成部分，它能够感知物体施加的压力并将其转化为电信号。

常用的传感器元件有压阻式传感器、压电式传感器和电容式传感器等。

压阻式传感器是一种利用电阻值随压力变化的原理来测量压力的传感器。

当物体施加压力时，传感器元件内部的导体会发生形变，从而改变电阻值。

信号处理电路会测量电阻值的变化，并将其转化为电压信号输出给外部设备。

压电式传感器则是利用压电效应来测量压力的传感器。

压电材料在受到压力后会产生电荷，通过读取电荷的大小来确定压力大小。

信号处理电路会将电荷转化为电压信号，并输出给外部设备进行处理。

电容式传感器是利用物体施加压力后感应电容值的变化来测量压力的传感器。

当物体施加压力时，传感器元件之间的电容值会发生变化。

信号处理电路会将电容值变化转化为电压信号，并输出给外部设备进行处理。

其次，我们来探讨智能压力传感器的工作原理。

智能压力传感器通过感知物体施加的压力来确定压力大小。

当物体压力施加到传感器元件上时，元件会发生形变或产生电荷，从而导致电信号的变化。

接着，信号处理电路会将电信号进行放大、滤波和转换等处理，以提高信噪比和准确度。

最后，通过输出接口将处理后的电压信号传输给外部设备进行处理和分析。

最后，我们来探讨智能压力传感器的应用。

智能压力传感器在很多领域都有广泛的应用。

在工业自动化领域，它可以用于监测和控制生产设备的压力，以确保设备的正常运行和安全性。

在机械工程领域，它可以用于测量机械装置的压力，以评估其性能和健康状况。

嵌入式压力采集系统设计*******************实践教学*******************兰州理工大学计算机与通信学院春季学期嵌入式系统开发技术课程设计题目：嵌入式压力采集系统设计专业班级：姓名：学号：指导教师：成绩：摘要以单片机为控制核心，采用压力传感器和高精度A/D转换器等器件对外界压力信息进行采集和转换。

将压力进行物理采集并转换为数字量后，再由计算机进行存储、处理、显示和打印的过程，相应的系统称为数据采集系统。

软件设计方面则采用功能模块化的设计思想；键盘模数转换等采用中断方式来实现，从而大大提高了单片机的效率以及实时处理能力。

本文设计了一个压力传感器采集控制系统，介绍了该系统的基本原理，系统分析，详细设计及实现流程图，并重点介绍了串口数据收集的原理，经过嵌入式设备完成室内环境信息的采集至网关设备，经过上下位机实现终端嵌入式设备的信息收集及相关设备的控制。

关键词：嵌入式，压力，数据采集，精度目录一前言 (1)二基于ＡＲＭ的嵌入式系统设计思想 ................ 错误!未定义书签。

三基本原理 ........................................................... 错误!未定义书签。

3.1 硬件系统概述............................................ 错误!未定义书签。

3.2 CC2530 结构及实现原理 ........................... 错误!未定义书签。

3.3 压力模块.................................................... 错误!未定义书签。

四系统分析 ........................................................... 错误!未定义书签。

4.1系统的硬件组成及工作原理 .................... 错误!未定义书签。
