sigmaplot做Grouped Vertical Bars图形时（横轴代表数据测量时间）,在横轴的Tick Lable中我只想显示与我的数据点对应的时间点,但做出图来发现显示的都是以某一时间段为间隔的时间点（见附件），不知如何能够达到自己的要求，请高手指点!几种解决的方法：1)简单的解决方法是把你的x坐标数据所在的那一列的属性由time改为text。
这样x坐标不再是数值轴而成了分类轴.2）第二种方法是右键单击—-Graph properties-—axes—- Axis （x）--settings （scale)——scale type（category)。
怎么样用sigmaplot做高低图?求教如下图下面是我的数据：单位（天）物种CK初花CK初果2 150 1723 169 1924 201 2065 176 1986 206 2157 178 1918 180 1969 193 20610 142 15511 198 21712 198 22213 187 20114 206 21915 130 14216 204 22317 193 20418 237 26119 186 20420 180 19821 201 21323 193 20124 193 20625 130 15926 232 24927 205 225怎样做出同一物种初花和初果间的高低图，多谢准噶尔无叶豆个体始花日期(●)、开花高峰日期(▼）、终花日期(○)和花期持续时间变化解答——-————-—————-—————-———-———————--————-Creating 2D Plots with Asymmetric Error BarsCreate 2D scatter plots with error bars using two adjacent worksheet columns as the error bar source to independently control the error bar values。

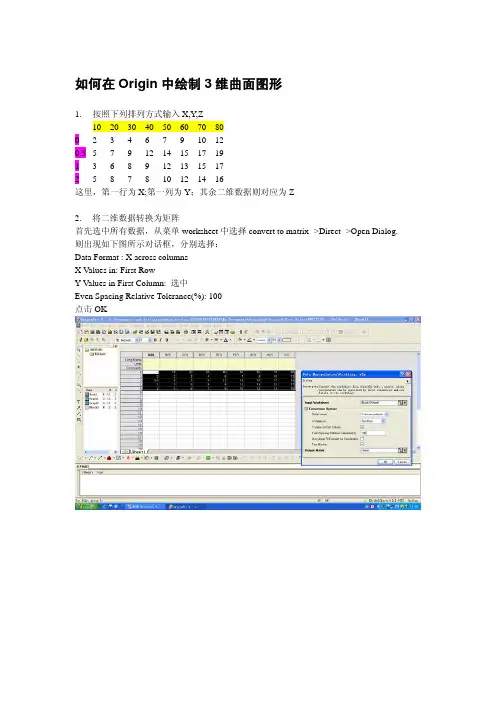

如何在Origin中绘制3维曲面图形1.按照下列排列方式输入X,Y,Z10 20 30 40 50 60 70 800 2 3 4 6 7 9 10 120.5 5 7 9 12 14 15 17 191 3 6 8 9 12 13 15 172 5 8 7 8 10 12 14 16这里，第一行为X;第一列为Y；其余二维数据则对应为Z2.将二维数据转换为矩阵首先选中所有数据，从菜单worksheet中选择convert to matrix ->Direct ->Open Dialog. 则出现如下图所示对话框，分别选择：Data Format : X across columnsX Values in: First RowY Values in First Column: 选中Even Spacing Relative Tolerance(%): 100点击OK生成如下所示(浅黄色)矩阵；3.再从菜单中选择：Plot -> 3D Surf -> Color Map Surface或者从菜单中选择：Plot -> Contour -> Contour Color Fill 得到曲面等高线图。
如何在SigmaPlot中绘制3维曲面图形在SigmaPlot中绘制3维曲面较Origin中更为简单。
在上图所示的数据中，第一列为x; 第二列为y; 从第3列至最后列为二维数据形式的z. 注意，这和Origin中的数据方式是不同的。
可以选择菜单Graph ->Creat Graph ->3D Mesh Plot ->XY many Z。
然后设置：X： Column1Y: Column2First Z: Column3Last Z: 最后一列点击完成。
获得如图所示的3维曲面苏明旭 2010-9-27。

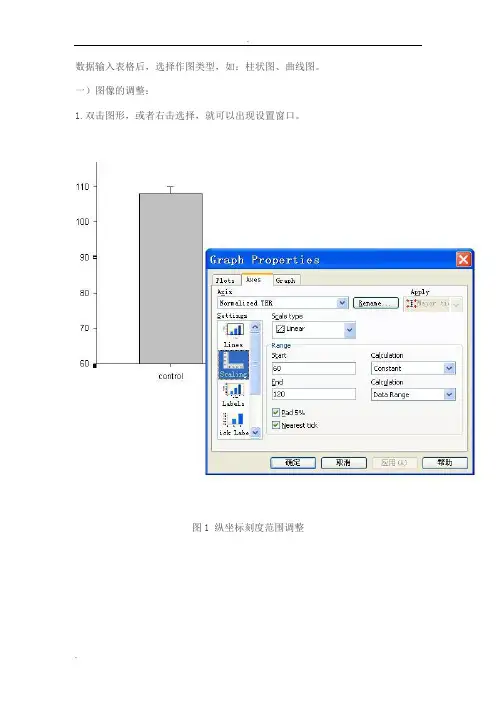

数据输入表格后，选择作图类型，如：柱状图、曲线图。
一）图像的调整：
1.双击图形，或者右击选择，就可以出现设置窗口。
图1 纵坐标刻度范围调整
图2 刻度线粗细的调整和主刻度值的调整
图3 次刻度值间距的调整及刻度线内外方向的调整
图4 误差线及线条粗细调整
图5 柱状图左右位置和图柱粗细的调整
图6 点击工具栏 T 输入X轴标签
图7 希腊字符可以从Word粘贴
还有更细节的调整，右键点击要调整对象的位置，选择，然后调整。
二）小数点前0的显示
在控制面版设置的过程（XP系统）：
1.打开控制面版，选择区域和语言选项。
2.在区域＆语言选项中选择自定义。
3.在自定义区域选项中选择零起始位置(图中为0.7和.7，这里选择0.7)
4.重新启动Sigmaplot即可。
三）其他
1.相类似的柱状图，作第二个图时，直接粘贴数据入第一个表，很省事，不用再具体设置（注意备份）。
2.将图片贴在word的文本框里，然后复制到sigmaplot里，可以同时有表和图。
3.先在word里调整好“β”字体，再黏贴到sigmaplot的图里，“β”字体不对，排版距离就不对。
4.输出图像时，设定Export selected only 不打勾，297改成497。

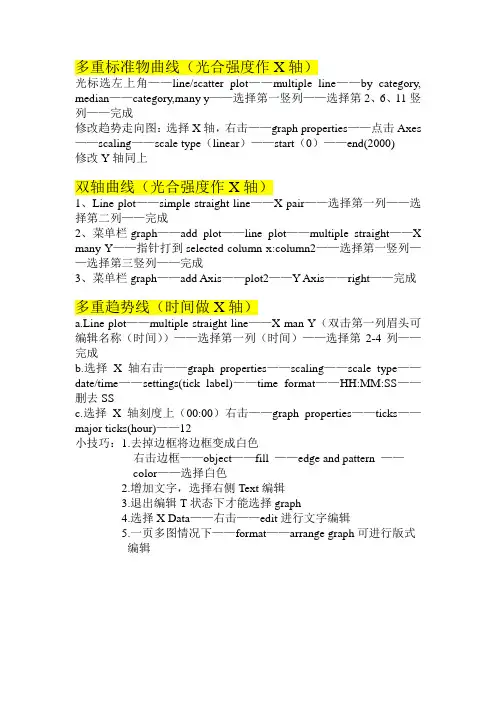

多重标准物曲线（光合强度作X轴）光标选左上角——line/scatter plot——multiple line——by category, median——category,many y——选择第一竖列——选择第2、6、11竖列——完成修改趋势走向图：选择X轴，右击——graph properties——点击Axes ——scaling——scale type（linear）——start（0）——end(2000)修改Y轴同上双轴曲线（光合强度作X轴）1、Line plot——simple straight line——X pair——选择第一列——选择第二列——完成2、菜单栏graph——add plot——line plot——multiple straight——X many Y——指针打到selected column x:column2——选择第一竖列——选择第三竖列——完成3、菜单栏graph——add Axis——plot2——Y Axis——right——完成多重趋势线（时间做X轴）a.Line plot——multiple straight line——X man Y（双击第一列眉头可编辑名称（时间））——选择第一列（时间）——选择第2-4列——完成b.选择X轴右击——graph properties——scaling——scale type——date/time——settings(tick label)——time format——HH:MM:SS——删去SSc.选择X轴刻度上（00:00）右击——graph properties——ticks——major ticks(hour)——12小技巧：1.去掉边框将边框变成白色右击边框——object——fill ——edge and pattern ——color——选择白色2.增加文字，选择右侧Text编辑3.退出编辑T状态下才能选择graph4.选择X Data——右击——edit进行文字编辑5.一页多图情况下——format——arrange graph可进行版式编辑。
用sigmaplot绘制”断层图“阅读这个之前你可以选择性阅读一下”通过实例讲解sigmaplot的使用（一）“，位置在/thread-1536-1-1.html当然你也可以不用看前面的教程，因为今天的教程不需要你有任何电脑基础。
只需要你安装好了这个软件就行。
软件可以在多圈网下载。
进入正文：比如我测量了某肿瘤的五个指标，如图一。
每个指标算得一组均值和标准差。
想用它来绘制一个描述这五个肿瘤指标数值的柱状图。
可是画出来就成了图二这样。
由于指标四和指标五的值与前面三组的值相差太大，导致前面三组的数值之间的差别无法在图形上反映。
我们在科研工作中很多时候遇到这种情况，数据中偶尔出现一组或几组与其他组的相差特别大。
这个时候我们需要制作“断层图”，将Y轴上一段数值忽略，就像图三这样。
我相信大家经常在文献上看到吧？那么这种图是怎样画出来的呢？使用Excel可以形成不过比较麻烦。
今天我们来看看怎样用sigmaplot绘制这样的图吧。
我使用的是sigmaplot11这个版本。
可用的软件可在多圈网下载。
图一五组数值图二直接生成的图图三断层图好啦我们开始吧。
先打开sigmaplot 11.0，默认出现的向导界面点击取消（我们要学会懂得这个软件的数据结构，然后直接在表格中输入数据，然后直接生成图表）。
出现图四的界面。
我们点击工具栏中的新建按钮新建一个所谓的"notebook"(表格、图表都将放在这个notebook中的)。
图四在新建的表格中按照图五的数据结构输入数据，我们将用它来生成柱状图。
第一列，不同的指标，将来是X轴上的五个值。
分别是指标一到指标五，表示有五根柱子。
第二列，指标的值，是每个指标最后计算出来的均值。
分别对应每根柱子的高度。
可见前三个数值和后面两个数值差别很大。
第三列，标准差，分别是五根柱子对应的误差线的高度。
（单击或者双击单元格就可以输入数据了）数据输入完成之后，我们开始生成图表。
我们在第一列上方单击鼠标并按住鼠标不放向右拖动直到选中这三列。
如何使用SigmaPlot作图如何使用SigmaPlot作图SigmaPlot是一个专业的绘图软件，如果你没有使用过SigmaPlot，那么你开始使用的时候会遇到很多的问题，可能都不知道里面的XY pair，sigle Y是什么意思。
下面小编就以一个最基本的柱状图为例，来为大家讲解它的使用。
如果你搞清了个钟头数据在表格中是按照怎样的格式和规则输入，那么你就能做出各式各样的图表了。
1.首先下载并双击打开SigmaPlot作图软件，如图一（小编这里用的是SigmaPlot13.0，但各个版本差距不大）图一2.打开会弹出如图二窗口，这里是问你要不要打开一个新的netbook,点击OK则是直接新建，点击cancel是取消，这里我们点击cancel取消（当然可以直接新建，但是这里小编要教你如何在软件内新建netbook）图二3.用过excel的人都知道，将鼠标放在工具栏左上角的西格玛（Σ）图标上，然后出现的是图三画面，点击工具栏中的新建图标（New），接着点击notebook，即新建一个notebook。
（之后表格、图表都将会自动放置在这个notebook里面）图三4.之后就会出现这样的界面了。
接下来输入数据是没有难度的，选中单元格，对照上面的输入就可以了，下面就是输入的结果，如图四图四5.点击工具栏“Create Graph”,选择我们想要做出的图形，小编这里就以简单的柱形图示例，如图五。
图五6.点击柱形图后，会出现如下界面，选中“XY Pair”点击下一步即可，如图六图六7.继续点击选择按钮，如图七所示，选中后点击“完成”。
图七8.点击完成后会弹出一个新界面，即图形展示界面，我们新做的柱形图就在这里，如图八图八。
