电力线路作业现场围栏和标示牌设置规范(试行)1 总则1.1为进一步加强电力线路作业现场安全措施设置的标准化、规范化管理,创造一个安全、有序、清晰的作业环境,保证电力线路作业处于受控、在控状态,防止作业人员误蹬杆塔(误进带电区域)、非作业人员误入作业区域。
根据国家电网公司《电力安全工作规程(线路部分)》(以下简称《安规》)“悬挂标示牌和装设遮栏(围栏)”的规定,结合公司电力生产实际,特制定本规范。
1.2 本规范规定了电力线路作业现场标示牌和遮栏(围栏)的使用和设置。
“停电”、“验电”、“装设接地线”、“使用个人保安线”等技术措施,按《安规》有关规定执行。
1.3 本规范适用于输、配电线路(含电缆)检修、改造、施工等电力生产工作。
1.4 各单位可结合本单位实际制定实施细则。
1.5 本规范解释权属省公司安全监察部,各单位在执行中发现问题请及时报告省公司安全监察部。
1.6 本规范自下发之日起执行。
2 安全围栏2.1 安全围栏包括:围栏、围网、提示遮栏等。
2.1.1围栏可分为:可伸缩型和非伸缩型。
2.1.2提示遮栏:由立杆和提示绳(带)组成。
围 网提示遮栏提示遮栏2.2 基本要求2.2.1围栏、围网、提示遮栏高均为120cm 。
2.2.2围栏、围网、提示遮栏应红白相间,颜色应醒目。
2.2.3围栏、围网、提示遮栏立柱应有反光膜或涂有反光漆。
2.3 使用范围2.3.1围栏、围网2.3.1.1城区、人口密集区地段或交通道口和通行道路上检修施工作业,明确工作地点,与非作业区域明显隔离。
2.3.1.2高处作业时,工作地点下面可能坠落范围半径,防止落物伤人。
2.3.1.3地面配电设备部分停电的工作,人员工作时距带电设备距离小于设备不停电时的安全距离。
2.3.1.4电缆、高压配电设备做耐压试验,防止非工作人员入内。
2.3.2提示遮栏适用农村、非人口密集区地段作业区域的划分与提示,如上述区域电缆沟道以及线路施工作业区等的围护。
电力线路作业现场围栏和标示牌设置规范(试行)1总则1.1为进一步加强电力线路作业现场安全措施设置的标准化、规范化管理,创造一个安全、有序、清晰的作业环境,保证电力线路作业处于受控、在控状态,防止作业人员误蹬杆塔(误进带电区域)、非作业人员误入作业区域。
根据国家电网公司〈电力安全工作规程(线路部分)》(以下简称〈安规》)悬挂标示牌和装设遮栏(围栏)”的规定,结合公司电力生产实际,特制定本规范。
1.2本规范规定了电力线路作业现场标示牌和遮栏(围栏)的使用和设置。
停电”、验电”、装设接地线”、使用个人保安线”等技术措施,按〈安规》有关规定执行。
1.3本规范适用于输、配电线路(含电缆)检修、改造、施工等电力生产工作。
1.4各单位可结合本单位实际制定实施细则。
1.5本规范解释权属省公司安全监察部,各单位在执行中发现问题请及时报告省公司安全监察部。
1.6本规范自下发之日起执行。
2安全围栏2.1安全围栏包括:围栏、围网、提示遮栏等。
2.1.1围栏可分为:可伸缩型和非伸缩型。
2.1.2提示遮栏:由立杆和提示绳(带)组成。
伸缩型围栏提示遮栏提示遮栏2.2基本要求2.2.1围栏、围网、提示遮栏高均为120cm 。
2.2.2围栏、围网、提示遮栏应红白相间,颜色应醒目。
2.2.3围栏、围网、提示遮栏立柱应有反光膜或涂有反光漆 2.3使用范围2.3.1围栏、围网2.3.1.1城区、人口密集区地段或交通道口和通行道路上检修 施工作业,明确工作地点,与非作业区域明显隔离。
2.3.1.2高处作业时,工作地点下面可能坠落范围半径1 1 1,防止落物伤人。
表不同高度的可能坠落范围半径231.3地面配电设备部分停电的工作,人员工作时距带电设备距离小于设备不停电时的安全距离表设备不停电时的安全距离2.3.1.4电缆、高压配电设备做耐压试验,防止非工作人员入内。
2.3.2提示遮栏适用农村、非人口密集区地段作业区域的划分与提示,如上述区域电缆沟道以及线路施工作业区等的围护。
安全围网设计标准安全围网设计标准指的是在建设围墙,围网时,为了保障使用者的生命财产安全,需要达到的安全标准。
一、安全围网的高度标准:1.对于一般居民住宅小区,安全围网高度不得低于1.5米。
2.对于别墅小区,安全围网高度不得低于2米。
3.对于工业、商业用地,安全围网高度不得低于2.5米。
二、安全围网的结构要求:1.安全围网应具有足够的强度和稳定性,能够承受一定的外力冲击和挤压。
2.网孔应小于等于10cm,以防止儿童或小动物钻入。
3.围网的引擎部分应设置在围墙的内部,以防止围网被破坏后被用于攀爬或逃逸。
4.围网的牢固程度应满足强度要求,以防止围网被人为撬开。
三、安全围网的消防要求:1.对于居民住宅小区,围网应设置适当的消防出口,以便紧急时安全疏散。
2.对于商业、工业用地,围网应设置有辅助消防设备,如消防栓等。
四、安全围网的材质要求:1.安全围网材料应选用耐候性能好、耐腐蚀、防锈、防腐蚀的材料,如镀锌钢材等。
2.围网的表面应经过特殊处理,以防止老化、脱落或生锈。
五、安全围网的设计流程:1.首先根据建筑物类型和用途确定围网的高度和结构要求。
2.根据场地实际情况,确定围网的具体尺寸和布局。
3.制定详细的围网施工图,并明确围网施工的材料和工艺要求。
4.施工前应进行勘察和测量,确保围网的施工质量。
5.围网施工完成后,应进行验收和检测,确保围网的质量符合标准要求。
六、安全围网的维护要求:1.围网应定期进行检查和维护,及时修复和更换有损坏的部位。
2.围网周围应保持清洁,不得有杂草丛生,避免给恶意侵入者提供便利。
3.定期对围网进行防腐、漆面修复等保养工作,延长围网的使用寿命。
以上是安全围网设计标准的一些要点,通过合理的高度、结构、材质和维护要求来确保围网的安全性和可靠性。
同时,在实际设计和施工过程中,还需要考虑到具体的场地环境和使用需求,保障围网的实用性和美观性。
电力安全围栏的分类及应用电力安全围栏的分类及应用一、电力安全围栏简介围栏系指栅状遮拦(玻璃钢硬质围栏)、网状遮拦(安全围网)和板状遮拦。
栅状遗栏的高度不应小于1.2m,最低栏杆至地面的净距不应大于200mm,一般用园钢、钢管、硬质木材制作;网状遮拦的高度不应小于1.7m,网孔不应大于40mm ×40mm;板状这栏的高度不宜低于1.9m,铁质隔板的厚度不小于2mm,宽度以500-600mm为宜.应用于基建、试验、检修中的临时围栏,可用红、白三角旗相隔并在设备上、专用支架上挂牢的绳子连接起来,红白旗应醒目,悬挂标示牌应方便。
二、围栏的应用当电气设备外绝缘体最低部位距地面小于2.3m时,应装设固定遮栏,厂区内的屋外配电装置,其周围应设置围栏,围栏门应装锁;室内高压设备应设有1.7m以上高度的遮拦并安装牢固;室内就地操作的断路器及隔离开关,为防止断路器爆炸、喷油燃烧或隔离开关误操作时对人身的危害,应用实体墙或金属板与其隔离。
在室外地面高压设备上工作时,应在工作地点四周用系有红、白旗相间的绳子做好临时围栏,围栏上悬挂适当数量的“止步,高压危险!”标示牌,标示牌必须朝向围栏里面;在室内高压设备上工作,应在工作地点两套间隔和对面间隔的遮栏上悬挂“止步,高压危险!”的标示牌.以上防护装置,其作用是防止人员接触到危险的部位,或是当危险发生后,不使其伤害有关人员。
三、正确设立电力安全围栏及标示牌应注意的事项停电范围较小时,临时围栏应包围停电设备,留有出人口,并竖立“在此工作!”的标示牌,“止步,高压危险!”的标示牌应面向里悬挂;停电范围较大时,围栏应包围带电设备,围栏应封闭,不得留出入口,“止步,高压危险!”的标示牌应面向外挂.所有标示牌的文字含义必须清楚,安全色、几何图形和图形符号应当规范。
电力线路作业现场围栏和标示牌设置规范(试行)1 总则1.1为进一步加强电力线路作业现场安全措施设置的标准化、规范化管理,创造一个安全、有序、清晰的作业环境,保证电力线路作业处于受控、在控状态,防止作业人员误蹬杆塔(误进带电区域)、非作业人员误入作业区域。
根据国家电网公司《电力安全工作规程(线路部分)》(以下简称《安规》)“悬挂标示牌和装设遮栏(围栏)”的规定,结合公司电力生产实际,特制定本规范。
1.2 本规范规定了电力线路作业现场标示牌和遮栏(围栏)的使用和设置。
“停电”、“验电”、“装设接地线”、“使用个人保安线”等技术措施,按《安规》有关规定执行。
1.3 本规范适用于输、配电线路(含电缆)检修、改造、施工等电力生产工作。
1.4 各单位可结合本单位实际制定实施细则。
1.5 本规范解释权属省公司安全监察部,各单位在执行中发现问题请及时报告省公司安全监察部。
1.6 本规范自下发之日起执行。
2 安全围栏2.1 安全围栏包括:围栏、围网、提示遮栏等。
2.1.1围栏可分为:可伸缩型和非伸缩型。
2.1.2提示遮栏:由立杆和提示绳(带)组成。
围 网提示遮栏提示遮栏2.2 基本要求2.2.1围栏、围网、提示遮栏高均为120cm 。
2.2.2围栏、围网、提示遮栏应红白相间,颜色应醒目。
2.2.3围栏、围网、提示遮栏立柱应有反光膜或涂有反光漆。
2.3 使用范围2.3.1围栏、围网2.3.1.1城区、人口密集区地段或交通道口和通行道路上检修施工作业,明确工作地点,与非作业区域明显隔离。
2.3.1.2高处作业时,工作地点下面可能坠落范围半径,防止落物伤人。
2.3.1.3地面配电设备部分停电的工作,人员工作时距带电设备距离小于设备不停电时的安全距离。
2.3.1.4电缆、高压配电设备做耐压试验,防止非工作人员入内。
2.3.2提示遮栏适用农村、非人口密集区地段作业区域的划分与提示,如上述区域电缆沟道以及线路施工作业区等的围护。
围网工程电网施工方案一、工程概述围网工程电网施工是为了在一定范围内建设起电网,用以保护区域内的电力设施和人员安全。
本方案是针对这一类工程的施工方案,旨在确保施工过程中的安全性、高效性和质量。
二、施工准备1. 勘察:在施工前,需要对施工区域进行勘察,了解地形、周边环境以及地下管线情况,确定施工方案。
2. 设计:根据勘察结果,进行围网工程的设计,并有专业人员进行审核,以保证设计方案的合理性。
3. 采购材料:根据设计方案,采购电网所需的材料和设备,保证施工所需的物资齐全。
三、施工方案1. 施工分段:将围网工程划分成若干段,逐步进行施工,以分散施工过程中的风险。
2. 施工工艺:根据设计方案,采用适当的围网建设工艺,包括挖土、铺设材料、固定支架和连接电网等工序。
3. 通风安全:在施工现场设置通风设备,保证施工人员的安全。
4. 现场管理:严格控制施工现场人员的数量和作业流程,保证施工过程的安全性。
四、施工流程1. 选址:根据设计方案确定围网的选址,并进行标示和测量。
2. 预备工作:清理围网施工区域内的杂物,保证施工顺利进行。
3. 立柱安装:根据设计方案,进行围网立柱的挖孔和固定,保证立柱的稳固性。
4. 杆件安装:根据设计方案,安装围网所需的横杆、竖杆和固定支架等杆件。
5. 电网连接:将各个杆件连接起来,形成完整的围网结构。
6. 调试测试:对已经建成的围网进行必要的调试和测试,确保电网的正常运行。
五、安全保障1. 安全防护:在施工现场设置明显的安全标示,防止人员误入和意外发生。
2. 作业票证:施工人员需经过严格的岗前培训和考核,持证上岗,确保作业人员具备必要的技能和知识。
3. 安全检查:定期进行施工现场的安全检查,及时处理施工中的安全隐患。
4. 应急预案:制定围网工程施工的应急预案,确保在发生意外情况时能够迅速应对。
5. 现场监控:在施工现场设置监控设备,对施工过程进行实时监控,保证施工过程的安全性。
六、环境保护1. 残留物清理:在围网施工完成后,及时清理施工现场的残留材料和垃圾,保护环境。

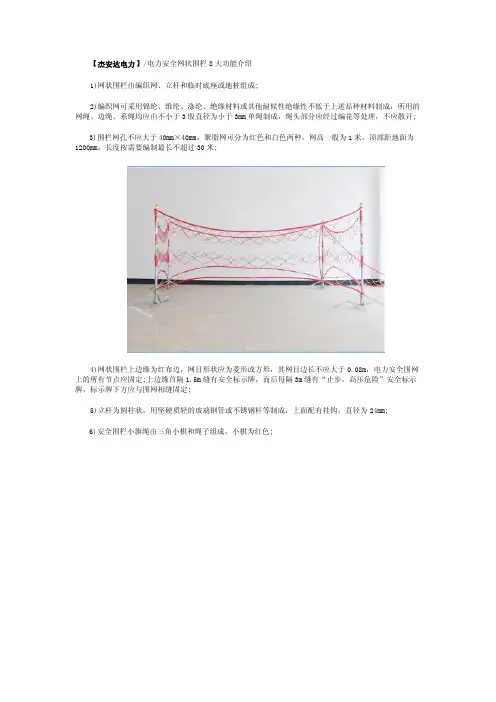

【杰安达电力】/电力安全网状围栏8大功能介绍
1)网状围栏由编织网、立杆和临时底座或地桩组成;
2)编织网可采用锦纶、维纶、涤纶、绝缘材料或其他耐候性绝缘性不低于上述品种材料制成,所用的网绳、边绳、系绳均应由不小于3股直径为小于3mm单绳制成,绳头部分应经过编花等处理,不应散开;
3)围栏网孔不应大于40mm×40mm,聚脂网可分为红色和白色两种,网高一般为1米,顶部距地面为1200mm,长度按需要编制最长不超过30米;
4)网状围栏上边缘为红布边,网目形状应为菱形或方形,其网目边长不应大于0.08m,电力安全围网上的所有节点应固定;上边缘首隔1.5m缝有安全标示牌,而后每隔3m缝有“止步,高压危险”安全标示牌,标示牌下方应与围网相缝固定;
5)立杆为圆柱状,用坚硬质轻的玻璃钢管或不锈钢杆等制成,上面配有挂钩,直径为24mm;
6)安全围栏小旗绳由三角小棋和绳子组成,小棋为红色;
7)围栏的固定方式可采用固定地桩和移动式底座两种,在场地固定地桩不能满足需求的时候,可采用移动式底座补充完善;
8)临时底座采用铸铁或混凝土制成,中央为插孔,普通式重量为5kg,用于转角处的重量为10kg。
由于电力作业的特殊性,在选择电力工具作业时也要特别留意,以上便是本文电力安全网状围栏8大功能介绍的详细内容。

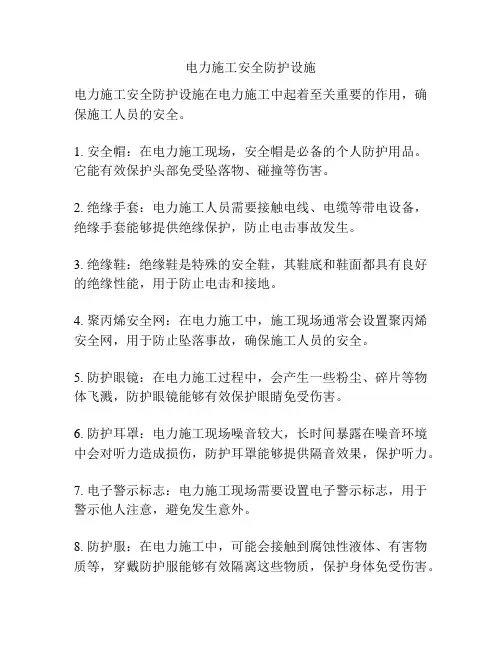

电力施工安全防护设施
电力施工安全防护设施在电力施工中起着至关重要的作用,确保施工人员的安全。
1. 安全帽:在电力施工现场,安全帽是必备的个人防护用品。
它能有效保护头部免受坠落物、碰撞等伤害。
2. 绝缘手套:电力施工人员需要接触电线、电缆等带电设备,绝缘手套能够提供绝缘保护,防止电击事故发生。
3. 绝缘鞋:绝缘鞋是特殊的安全鞋,其鞋底和鞋面都具有良好的绝缘性能,用于防止电击和接地。
4. 聚丙烯安全网:在电力施工中,施工现场通常会设置聚丙烯安全网,用于防止坠落事故,确保施工人员的安全。
5. 防护眼镜:在电力施工过程中,会产生一些粉尘、碎片等物体飞溅,防护眼镜能够有效保护眼睛免受伤害。
6. 防护耳罩:电力施工现场噪音较大,长时间暴露在噪音环境中会对听力造成损伤,防护耳罩能够提供隔音效果,保护听力。
7. 电子警示标志:电力施工现场需要设置电子警示标志,用于警示他人注意,避免发生意外。
8. 防护服:在电力施工中,可能会接触到腐蚀性液体、有害物质等,穿戴防护服能够有效隔离这些物质,保护身体免受伤害。
9. 安全绳索:对于高空作业的电力施工,施工人员应系好安全绳索,以防止意外坠落。
10. 灭火器:电力设备在工作过程中可能会发生火灾事故,配置灭火器可以及时扑灭火源,控制事故的蔓延。
以上就是一些常见的电力施工安全防护设施,施工人员在进行电力施工时应严格按照相关要求穿戴并使用这些防护设施,确保施工过程的安全。
石家庄百鼎电气有限公司
电力安全围网
安全围网:采用高强度尼龙纤维织做,红白相间、警示效果好。
规格:常规宽度:1米1.2米宽度可以定做
具体规格:1*5 1*10 1*15 1*20 1*25 1*50
AQW-1*10
使用方便,随用随挂,随拆随装。
配合围网挂杆使用。
挂杆根据围网宽度定做高度,例如:1米宽围网挂杆为1.2米高度
挂杆规格:不锈钢伞状支架、地墩支架挂杆、叉状支架等多种挂杆,上面配有挂钩,并喷有红白相间的油漆。
围栏杆具体说明:
1、不锈钢伞状支架
采用优质不锈钢管底座采用伞状收缩配重扁铁片,自重3kg 收放自如
携带方便根据围网宽度定做挂杆(支架高度,一般1米宽围网采用1.2米围网)适合各种地形及环境。
不锈钢杆上贴有夜间反光的反光膜。
可以在夜间对靠近者以警示作用!
2、铸铁墩围栏(网)挂杆/支架
采用灰铁铸造翻砂工艺铸造,整体呈圆形,一般底墩重量为3公斤,可定做4公斤5公斤6公斤等规格底座,携带一般用小车。
可佩玻璃钢绝缘杆做挂杆,可配不锈钢做挂杆同时还可以配铁管做挂杆。
3、铸铁叉式h型围栏(网)挂杆/支架
叉式支架主要用于户外作业泥土场所使用,可方便的插于泥土之中,稳固性能良好。
参考:一般3.5-4.5米挂一根挂杆。
科技创新一小步,安全事业一大步。
选择安全,选择放心。
石家庄百鼎电气有限公司。
