【新人教版】初中物理安全用电优质教学PPT1

  • 格式：ppt
  • 大小：979.50 KB
  • 文档页数：27

下载文档原格式

  / 27

合集下载

新人教版九年级物理全一册《安全用电》ppt课件

新人教版九年级物理全一册《安全用电》ppt课件
安全用电
一、电压越高越危险
电对人造成的伤害程度与通过人体的电流大小及持续时间有关。
二、常见的触电事故
低压触电
双线触电：电流从一只手流入，经过人体， 流入零线。
单线触电：电流从一只手流入，经过人体， 流入大地。
高压触电
电弧触电：高压带电体周围存在强大的电场，靠近时会产 生危险。 跨步电压触电：高压输电线掉落在地上，当人经过这个区 域时，两脚之间存在相当高的电压。
四、注意防雷
避雷针：高大建筑的顶端的针状金属物，通过很粗的导线 与大地相连
课堂 小结
学完这节课，你收获了什么？
归纳总结、拓展提升
本节课我们主要学
习了哪些内容？大胆
地说说自己的体会、
感受或想法。与同学
?
相互交流讨论。
教师寄 语 大千世界，充满着无数的
奥秘，希望同学们能遇事独立，
积极探索钻研，解决更多的难
题。 谢谢！
感谢观 看
触电后如何
电弧触电：高压带电体周围存在强大的电场，靠近时会产 生危险。 跨步电压触电：高压输电线掉落在地上，当人经过这个区 域时，两脚之间存在相当高的电压。
Hale Waihona Puke 三、安全用电原则不接触低压带电体，不靠近高压带电体； 更滑灯泡、搬动电器前应断开电源开关； 不弄湿用电器，不损坏绝缘层； 保险装置、插座、导线、家用电器等达到使用寿命应及时 更换。

新人教版物理九年级全册 安全用电课件(共27张PPT)

新人教版物理九年级全册 安全用电课件(共27张PPT)

• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other famous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.
第十九章 第３节
安全用电
同学们见过这些标志么？
高压为什么危险呢?电压越高， 危险越大么？
一、电压越高越危险
1．人对电流的反应
0.1~0.2mA 1mA左右 不超过10mA 超过30mA 达到100mA
对人体无害反而治病 引起麻的感觉 人尚可脱离电源
感到剧痛，神经麻痹 只要很短时间，人心脏停止
结论：通过人体的电流越强，触电死亡的时间越短。
分析：一手握火线另一手握零线，电流形成回路；一手握墙壁
，电流通过人体进入墙壁也形成回路当然会触电
• 提问：人体接触220V裸线触电，而鸟儿2脚站在高 压裸电线上却相安无事，这是为什么？
• A、鸟儿电阻小 • B、鸟儿干燥不导电 • C、鸟儿两只脚在同一根线上
• √D、鸟儿体积小
•分析：人和鸟都是导体，人站在地上和220V火线接触造成 触电事故，高压电线上的电压是指两根高压线之间或高压 线与地面之间的电压，鸟儿两只脚站在同一根高压线上且 靠很近，电压很小，故不触电
生活中怎样防止 雷电触电？
a．高大的建筑物、室外天线等必须正规地安装避雷装置， 绝不能破坏这些装置

新人教版九年级全一册册初中物理 第3节 安全用电 教学课件

新人教版九年级全一册册初中物理 第3节 安全用电 教学课件
D．当电路发生短路时，空气开关会自动切断电路
第二十七页，共二十八页。
电灯的开关为什么要接在火线和灯泡之间？接在零线和灯泡之间有什 么危险？
开关接在火线和灯泡之间，在断开开关，灯泡熄灭的时候，开关到灯头就不会带 电。开关若接在零线和灯泡之间，即使把开关断开，电路中的火线还是与灯头接 通的，若人碰到灯泡可能会接通电路，使电流经过灯泡、人体流入大地，从而发 生危险，所以不能将电灯的开关接在零线和灯泡之间。
第十页，共二十八页。
有电压加在人体两端就一定会触电死亡吗？安全电压值是多少？在此情况 下绝对安全吗？
一般情况下，36伏以下的电压才是安全的
第十一页，共二十八页。
➢单线触电：
站在地上的人触到火线，则电流由火线进入人体到地，经地线形 成回路，造成触电事故。 ➢双线触电：
站在绝缘体上的人若同时触到两根电线时，电流将由火线进入人体到另 一根线（零线）而形成回路，造成触电事故。
人体电阻约为104 ～105 Ω；在皮肤潮湿时，人体的电
阻可降低到约103 Ω 。
家庭电路的电压
工厂用的动力电路的电压 高压输电线路的电压
220 V
380 V 10 kV～500 kV
第六页，共二十八页。
典例分析
例 根据欧姆定律计算可能产生的最大电流 计算：
I=
U R
=
220 V 104 Ω
= 2.2×10-2 A = 22 mA
第十九页，共二十八页。
家庭电路及其它电路安全用电常识
1 擦时
2
灯应
泡 和 灯 具
切 断 电 源
3
家壳
用 电 器 外
要 接 地 线
4
第二十页，共二十八页。
架要

19.3安全用电—人教版九年级物理全一册课件

19.3安全用电—人教版九年级物理全一册课件

感觉发麻 人手难于摆脱 短时间呼吸困难
2．触电电流大小由人体电阻和加在人体两端的 电压决定。
人体电阻约为104 ～105 W；在皮肤潮湿 时，人体的电阻可降低到约103 W。
家庭电路的电压 工厂用的动力电路的电压 高压输电线路的电压
220 V 380 V 10 kV～500 kV
根据欧姆定律计算可能产生的最大电流 例如：
● 保险装置、插座、导线、家用电器 等达到使用寿命应及时更换
四、注意防雷
５月２３日１６时多，重庆市开县义和 乡兴业村小学７名小学生因雷击死亡，雷击 同时还造成３０多名小学生受伤，其中重伤 ５人。２３日下午开县突降雷雨，雷声震耳 欲聋。雷击时，兴业村小学学生正在教室上 课，教室旁树木较多，雷击电流击中二年级 和四年级教室，导致７名小学生死亡，３０ 多名小学生受伤，其中５人重伤。
一般来说人体的安全电压为不高于36V。
二、触电种类
1．低压触电
双线触电
单线触电
2．高压触电
高压电弧触电
跨步电压触电
（1）切断电源； （2）迅速使触电人摆脱电源。
想想议议
除了图示的几种情况外，还有哪些情况可能引起电？
几种容易 引起触电 的情况
1．如图，A、B中人站在地面上，C、D中人 站在干燥的木凳上，图中哪种情况人会触电？ （A）
D．使用试电笔时，手不要接触笔尾金属。
3、关于家庭电路，下列说法中正确的是（ D）
A．在家庭电路中，同时工作的用电器越多， 总电阻越大 B．家庭电路中总电流过大，是由于电路中用 电器的实际功率过大引起的 C．家庭电路中不安装保险丝，发生短路时， 会因为通过用电器的电流过大而烧毁用电器 D．电炉子工作时，电炉丝很热，而连接电炉 子的导线并不太热，是因为导线的电阻较小

1安全用电课件-人教版物理九年级全一册

1安全用电课件-人教版物理九年级全一册

练一练
3．如图所示是一只小鸟落在11万伏的高压输电线上，虽 然通电的高压线是裸露的电线，但小鸟仍安稳无恙，这是因为( C )
A．鸟有耐高压的天性 B．鸟爪是干燥的，鸟的身体不导电 C．鸟两爪间的电压几乎为零 D．鸟体电阻极大所以无电流通过小鸟
课堂小结
第3节 安全用电 (一)电压越高越危险 1．由欧姆定律可知，电压越高，电流就会越大，对 人体的危害就越大 2．不高于36 V的电压才是安全的 (二)常见的触电事故 (三)安全用电原则 (四)注意防雷 1．应用避雷针 2．生活中的一些其他措施
大量事实证明，不高于36V的电压对人体才是安全电压。我国家庭电路 的电压是220V，高出安全电压（36V）很多，家庭用电有时候就会引起 触电事故。
通过人体的电流越强， 触电死亡的时间越短。
安全 电压
电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。 触电电流大小由人体电阻和加在人体两端的电压决定。
人教版九年级物理全一册
第十九章· 生活用电
第3节 安全用电
我们生活在电的时代，电给我们的生活带来了 极大的便利，但用电不当也会给人们带来灾难，据 统计，我国每年因触电死亡的人数近万人，所以安 全用电非常有必要，本节课我们就来学习安全用电 的有关知识。
想想议议：
电给我们带来了光明和便利，但是，如果生 活中用电使用不当，就会造成意想不到的灾难 。根据国家统计局数据统计，我国每年因触电 死亡的人数高达8000人！
学习目标
1． 知道电压越高越危险。 2．了解触电的原因和类型，知道安全用电的原则。 3．了解雷电的危害及避雷针的作用。
熟记标志
有电危险：有这样标志的地方，说明这些地方有电，不能靠近。同学们都在 生活中或电视里的哪些地方见过这种标志呢？高压危险：高压线、变压器、交 通路口靠近高压线的地方、配电房等地方的警示标志，明确凡是容易引起人们 触电事故的地方，都应有这种明显的警示标志。

初中物理《安全用电》(共21张)ppt精选全文完整版

初中物理《安全用电》(共21张)ppt精选全文完整版
16、在不违背原则的情况下，对别人要宽容，能帮就帮，千万不要把人逼绝了，给人留条后路，懂得从内心欣赏别人，虽然这很多时候很难。 17、做不了决定的时候，让时间帮你决定。如果还是无法决定，做了再说。宁愿犯错，不留遗憾! 18、不要太高估自己在集体中的力量，因为当你选择离开时，就会发现即使没有你，太阳照常升起。 19、时间不仅让你看透别人，也让你认清自己。很多时候，就是在跌跌拌拌中，我们学会了生活。 20、与其等着别人来爱你，不如自己努力爱自己，对自己好点，因为一辈子不长，对身边的人好点，因为下辈子不一定能够遇见。 21、你的假装努力，欺骗的只有你自己，永远不要用战术上的勤奋，来掩饰战略上的懒惰。 22、成长是一场和自己的比赛，不要担心别人会做得比你好，你只需要每天都做得比前一天好就可以了。 23、你没那么多观众，别那么累。做一个简单的人，踏实而务实。不沉溺幻想，更不庸人自扰。 24、奋斗的路上，时间总是过得很快，目前的困难和麻烦是很多，但是只要不忘初心，脚踏实地一步一步的朝着目标前进，最后的结局交给时 间来定夺。
安全用电 原则
不接触 低压带电体
不靠近 高压带电体
1、触电定义：
小 2、触电原因：
3、触电种类：
结
a. c.
b. d.
4．人体安全电压：
5、安全用电原则：
1．我国家庭电路的电压是 220 V， 一节干 电池的电压是 1.5 V，对人体安全的电压 是 36 V。 2．家庭电路中有两根线，一根是 火线 ，另 一根是 零线 。家庭电路中的触电事故，都是 人体直接或间接跟 火线 连通而造成的。
妈呀！ 怎么 办呀？
此时的正确做 法是：
保持镇静， 单腿跳跃远 离掉落的导 线，也可以 双腿并拢跳 跃离开掉落 的输电导线。
家庭用电中要注意的几个问题：

新人教版九年级物理全19章3 安全用电教学课件 (共18张PPT)

新人教版九年级物理全19章3 安全用电教学课件 (共18张PPT)

5、家庭电路中控制电灯的开关跟电灯 串联 联，而家用电
器及插座应 并联 联。 6、通常的插座两个孔，一个孔接 火线另一个孔接
零线
有
的插座有三个孔，第三个孔是接 地
二、抢答题
1、下列哪些操作是不安全的
（ A、B ）
A电线上晾湿衣服 B电冰箱、洗衣机没有接地线
C电视天线要远离室外输电线 D破损的电线不能用
想救我， 快去断开电源！
4、触电的急救:
1）切断电源 2）人工呼吸 3）通知医务人员
第六节 生活用电常识 一、家庭电路的组成
进户线 电能表、总开关、保险盒、灯座、插座、开关 二、安全用电 １、三线插头和漏电保护器（（ 12））三漏线电插保头护器L、N、E
２、测电笔： （（（123）））种结使类构用：方：笔法钢尖笔、式电、阻螺、丝氖刀管、弹簧、笔尾 （4）注意事项
D电灯的开关怎样接都可以，只要能控制电灯就要以
4、电炉失火时，正确的处理方法是
（D）
A用水浇灭
B用潮湿的衣服压灭火
C用灭火粉或沙子灭火
D切断电源
5、家庭电路中安装闸刀开关的作用
（ B、C ）
A使用统一管理
B检修电路方便
C能够同时控制所有电器的工作情况
D一旦发生事故，可自动切断电路
6、发现电线起火燃烧，应采用措施
进户线
零火 线线
插座
开关
灯座
插座
•5、灯座：螺丝口灯座：螺施套接零线
•
灯头金属接火线
•
卡口灯座
•6、插座：二孔插座
•
三孔插座 左零右火上接地
•7、开关：控制用电器
二、安全用电：
1、三线插头和漏电保护器 1）三线插头： L：火线

19.3安全用电 课件 2024-2025学年人教版物理九年级全一册

19.3安全用电 课件 2024-2025学年人教版物理九年级全一册
结构必知
第十九章 生活用电
第3节 安全用电
结构必知
1 课时讲解 电压越高越危险
常见的触电事故 安全用电原则 注意防雷
2 课时流程
逐点 导讲练
课堂 小结
作业 提升
满分题溯源
知识点 1 电压越高越危险
1. 影响电对人体造成的伤害程度的因素：通过人 体电流的大小及持续时间。
知1－讲
知识拓展 有电流通过人体并不一定会对人体造成伤害。若电
解题秘方：熟记安全用电的原则，用直接判断法判 •••••
断各做法是否安全。
解析：在高压线下放风筝，可能会使得放风筝的人 触电，不安全；用湿抹布擦拭正在发光的灯泡，易 发生触电事故，不安全；使用绝缘皮破损的导线， 易引发触电事故，不安全；搬动电风扇前应断开电 源开关，否则可能会触电。 答案：D
满分题溯源
分析人体(或小鸟等) 是否会发生触电，主要看人体 两端(或小鸟两爪间)是否有较高电压，来判断是否会发 生触电。
课堂小结
安全用电
电压越高越危险 常见的触电事故
安全用电
安全用电原则 注意防雷
结构必知
类型 1 触电的理解和判断
例 6 一位“法师”在铺有五彩缤纷的塑料地毯的舞台上 表演不怕电的“功夫”。他将一盏普通的白炽灯泡 接到两导线头A、B 之间，灯泡正常发光；随后将灯 泡取下。“法师”两手分别抓住 两导线头A、B，如图5 所示，其 助手用试电笔分别测试A、B 及 “法师”的皮肤。
例 3 如图4 是落在裸露电线上的两只小鸟，下列有关它们 的说法中正确的是( ) A. 若甲小鸟两爪间的电线断了，两只小鸟都会触电 B. 闭合开关甲小鸟会触电 C. 若灯泡断路两只小鸟都不会触电 D. 若灯泡短路两只小鸟都会触电

人教版九年级物理全册《安全用电》生活用电PPT精品教学课件

人教版九年级物理全册《安全用电》生活用电PPT精品教学课件

常识。关于安全用电，下列说法正确的是（ B ）水是导体
A．发生电火灾时应立即用水将火扑灭
雷电极易通过突起
B．不接触低压带电体，不靠近高压带电体 的大树传向人体， 而造成雷电灾害
C．在野外遇到雷雨天气应就近到大树底下躲雨
D．使用试电笔时，手可以接触笔尖金属体
会触电
巩固练习
连接中考
3.（2019•铜仁）家庭电路的电压值远远超过了安全值，为了防

巩固练习
连接中考
1.（2018•绵阳）如图所示，甲站在干燥的木桌上一只手接触到
火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一
只手接触到火线。此时，丁站在地面上用手去拉丙。则（ D ） A．甲、乙都会触电
B．甲、丙都会触电
C．乙、丁都会触电
D．丙、丁都会触电
巩固练习
连接中考
2.（2019•怀化）“珍爱生命，注意安全”是每个公民必备的生活
探究新知
点
击
图
片
情 况
演 示 引
发
触
电
的
探究新知
触电的急救
千万不要徒手拉触电的同伴！
巩固练习
【多选】两只小鸟落在裸露的电线上，对两只小鸟是否会触电的 分析正确的是（ ABCD ） A．开关闭合时，左边的小鸟与导线并联，被导线短路，所以左
边的小鸟不会触电 B．开关闭合时，右边的小鸟与灯泡并联，它两爪之间的电压等
爸爸负责清理家里的电器，他先断开开关，把家里坏掉的用电器都换掉。 插电冰箱的插头时，插头无法插入两孔插座便掰断了中间的那根，顺利地将 插头插入了多个大功率用电器都在使用的插排。妈妈觉得空调应该清理一下， 爸爸就直接拿起清洗剂喷在了正在工作的空调上。

最新部编人教版九年级物理全册《安全用电》精品教学课件ppt

最新部编人教版九年级物理全册《安全用电》精品教学课件ppt

在我们的生活中是不是只要有电流 通过人体就会发生触电事故呢？
用手接触干电池的两极 不会发生触电事故， 因为通过人体的电流很 小
没问题！
第十九章 第３节
安全用电
学习目标
1.了解安全用电知识，有安全用电的意识 2.了解常见的触电事故和正确的处理方法
➢同学们见过这些标志 吗？ Nhomakorabea➢那么，高压为什么危 险呢？电压越高对人 身的危险性越大吗？
总结
3、安全用电常识：“四不” 不接触低压带电体， 不靠近高压带电体， 不弄湿用电器， 不损坏绝缘层。
必答题 1
他们在做什么？他们的做法对吗？
必答题 2
他们做什么？他们的做法对吗？
他们在做什么？他们的做法对吗？
必答题 3
他们在做什么？他们的做法对吗？
必答题 4
他们在做什么？他们的做法对吗？
阻很小，所以加在小鸟身体上的电压很小，不会对小鸟造成伤害。 （小鸟两脚间的跨步电压小，通过小鸟的电流小， 所以没有危险 ）
1．触电类型
课堂小结
单线触电 低压触电 双线触电
高压电弧触电 高压触电 跨步电压触电
不靠近高压带电器 2．安全用电原则 不接触低压带电体
切断电源 3．急救措施 用绝缘体将触电者与带电体分开

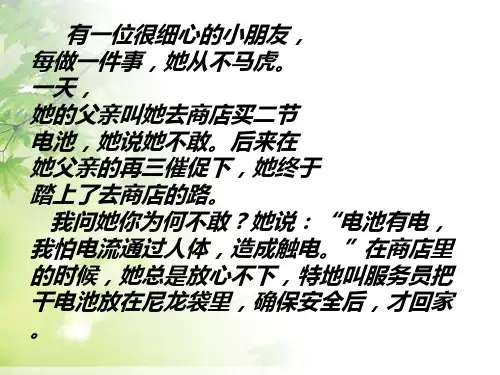

有一位很细心的小朋友， 每做一件事，她从不马虎。 一天， 她的父亲叫她去商店买二节 电池，她说她不敢。后来在 她父亲的再三催促下，她终于 踏上了去商店的路。
我问她你为何不敢？她说：“电池有电，
我怕电流通过人体，造成触电。”在商店里 的时候，她总是放心不下，特地叫服务员把 干电池放在尼龙袋里，确保安全后，才回家 。
事故。
想一想：
电吹风为什么不 可在浴室中使用？
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

5．电路元件达到使用寿命应 及时更换． 6．发生电火灾时，务必先 断开电源开关，再灭火． 7．必要时应该对触电者进行 人工呼吸．
五、注意防雷 1．雷电是大气中的一种 剧烈的放电现象，云层之间、云层 和大地之间的电压可达 几百万伏至几亿，伏放电时的电流可 达 几万安至十几万安． 2．通常在高大建筑物的顶部安装 避雷针来防雷电． 3．高压输电铁塔最上面的两条导线是用来 防雷 的．
二、保险丝的作用 1．(1)保险丝的原理：利用 电流热效应工作． (2)当 电流过大时，由于保险丝的温度 升高而熔断， 切断 电路，起到保护作用．保险丝的制作材料要求 电阻率大、 熔点低．
2．新建楼房的供电线路已经不再使用保险丝，而用带有保险 装置的 空气开关代替．
三、 常见的触电事故 课标重点例题指引 3.4.7 例 2 了解我国家庭用电的电压 和频率． 1．对人体的安全电压是 不高于36 V，家庭电路的电压是
【例 5】下列图中符合安全用电与保护原则的是( D )
课堂检测
回归课本 1．(教材母题：课本 P112，动手动脑学物理改编)电焊利用电 流的热效应将焊条熔化，从而使金属部件连接在一起．某电 焊机输出电压 30 V、输出功率 1 200 W．各种橡胶绝缘铜芯导 线在常温下的安全载流量(长时间通电时的最大安全电流)如 下表．从安全角度考虑，请计算说明应选择哪种导线作为电 焊机的输出导线？
【例 3】小雨家新买了一台空调，刚接入电路，家里的空气开 关就自动断开了，这是因为：家庭电路的电压一定，接入空调 后，电路中的 总功率过大，导致电路中的总电流 过大 ．
知识点二 保险丝的作用 实验：做如图的实验．
讨论 1：将滑片向右移动，过一段时间后，发现保险丝 熔断 ；铜丝 没有熔断．保险丝被熔断后，能用铁丝、铜
220 V.
2．人体是导体，根据欧姆定律可以知道，加在人体身上的 电压越高，通过人体的 电流越大，就越 危险． 3．高压触电的两种形式： 电弧触电和 跨步电压触电．
四、安全用电原则 1．不接触 低压带电体，不靠近 高压带电体． 2．如果发生触电事故，要立即 切断电源 ，或用绝缘的物 体挑开电线． 3．更换灯泡、搬动电器前应 断开电源开关． 4．不弄湿用电器，不 损坏绝缘层．
知识点三 安全用电 讨论 2：在日常生活中，还有哪些行为会引起触电？ (1)用电器与插座连接的导线绝缘皮破损；(2)用电器外壳没有 接地；(3)电线上晾晒衣服；(4)电视室外天线与电线接触；(5) 孩子放风筝时，线搅在电线上；(6)用鸟枪打停在电线上的鸟 雀不慎打断电线；(7)闪电打雷时在山坡上或树下躲雨，易遭 受雷击等．
三分钟自测 1．在家庭电路中，保险丝的主要作用是( D ) A．保证电路的电压不变 B．保证电路的电流不变 C．保护人体安全 D．在电流超过规定值时自动切断电路
2．在照明电路中切不可用铜丝代替保险丝，ቤተ መጻሕፍቲ ባይዱ是因为( C ) A．铜丝价格太贵 B．铜丝的导电性能比保险丝差 C．铜丝在电流过强时不容易熔断 D．通电以后铜丝消耗的电能比一般保险丝大得多
3．下列符合安全用电常识的是( D ) A．在通电电线上晾晒衣服 B．家用电器的金属外壳不接地 C．在高压输电线下放风筝 D．搬动电器前应断开电源开关
4．引起家庭电路中电流过大的原因：一是 电路总功率过，大 二是 电路发生短路．经验证明只有 不高于36 V的电压对 人体才是安全的．
•
1.一个要将中国归于中央集权下的专 制一统 ，一个 要恢复 天下到 六国时 代诸侯 联盟的 松散政 制。这 看上去 好像只 是一个 是否认 同统一 的历史 趋势的 问题， 现代人 常常站 在统一 的立场 上去批 判项羽 ，仿佛 只有用 铁骑扫 平了六 国的秦 王才算 是一个 民族英 雄，其 实问题 并不这 么简单 。
第十九章 生活用电
第2节 家庭电路中电流过大的原因 第3节 安全用电
本课目标导航
学习目标
课程标准
1.知道家庭电路中电流过大的原因．(重点)
2.知道保险丝的作用．
了解家庭电路．有
3.知道发生触电的原因．(重点)
安全用电和节约
4.知道怎样做到安全用电．
用电的意识.
知识链接：家庭电路连接．
课前自主预习
丝替代保险丝吗？ 不能 ．
【例 4】现在一般标准住宅户内配电系统都使用了空气开关、漏电保护 器、三脚插座等设备，有一配电系统如图所示．其中关于各个设备的
说法正确的是( C )
A．电能表上可以直接读出应该交的电费 B．空气开关的作用与保险丝作用完全相同 C．三脚插座正中间的插孔应该接三脚插头的最 长那只脚 D．漏电保护器用于当灯泡的灯丝烧断时，将电 流导入大地
【阅读课本 P109～P116，完成以下问题】 一、家庭电路中电流过大的原因
P
1．理论分析：由 P＝UI，得 I＝ U ，家庭电路中 U＝ 220 V 是一定的，所以 总功率越大时，电流越大．家庭电路的用 电器都是并联的，总电流会随着用电器的增加而变大，因此电 路中同时使用的用电器不能过多．
2．家庭电路电流过大的另一种原因是 短路． 3．危害：容易引起 线路故障，甚至发生 火灾 ．
导线规格 导线横截面积/mm2 2.5 4 6 10
安全载流量/A 28 37 47 68
电焊机工作时电流：I＝UP＝123000VW＝40 A．由表可知，应选 横截面积为 6 mm2 的导线.
2.(教材母题：课本 P116，动手动脑学物理改编)在相距 10 km 的甲、乙两地之间有两条输电线，已知每条输电线的电阻是 100 Ω.现输电线在某处发生短路，为确定短路位置，检修员利 用电压表、电流表和电源接成如图所示电路进行检测，当电压 表的示数为 2.0 V 时，电流表示数为 80 mA，则短路位置距离 甲 1.25 km.
课堂合作探究
知识点一 家庭电路中电流过大的原因 家庭电路中电流过大的原因： 总功率过大、 发生短路．
【例 1】下列三个现象： ①灯头里的两个线头相碰； ②插座
中的两线头相碰；③照明电路的开关里两线头相碰．其中可能
引起保险丝熔断的是( B )
A．①②③
B．①②
C．①③
D．②③
【例 2】某同学把断开开关的台灯的插头刚刚插进电源插座 时，干路中的保险丝立即被熔断了，发生这种情况的最大可能 是 插头短路，若在闭合台灯开关后，才发生上述情况，则引 起故障的最大可能是 灯座短路(导线均完好)．
