RT 工艺关键参数计算方法
一 透照方式的选择原则
1优先选单壁透照。
2如照环焊缝应先选中心透照,其次偏心透照,再其次环焊缝单壁外透,再其次双
壁单影。
3如果是小径管的(直径小于100的)应选椭圆透照(T≤8,g≤D/4)或垂直透照(不
满足椭圆透照条件的)。
二透照焦距的选择
1 一般都用焦距700mm
2如是中心透照焦距为容器半径,如是偏心透照焦距为相应的机头到母材的距离。 3双壁单影时,将源点尽可能接近源外壁,以获得最大一次透照长度。即焦距为150+
管直径长度。
三 透照次数和一次透照长度
透照次数应查标准D.1~D.6的透照次数表,但要先求出T/D0,和D0/F,带入表中。 一次透照长度=周长/透照次数
四 曝光时间
X 射线机

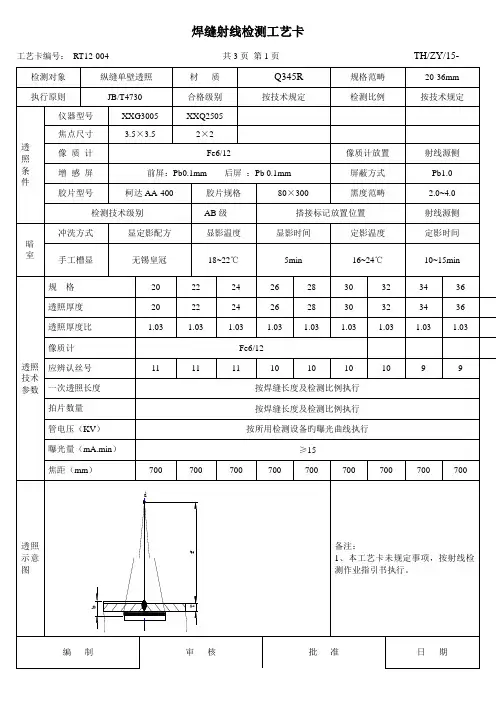

焦距为700mm 时曝光量A,AB 级为15mA.min ,B 级为20mA.min.,一般射线机电
流为5 mA ,所以曝光时间=15/5=3分钟(A,AB 级时)或=20/5=4分钟(B 级时)。
如果焦距不为700mm 时用公式22
2
1
2211F F t I t I =计算出曝光时间T2, 其中I 1T 1=15,F 1=700,I 2=5,把入,F 2带入公式得出新曝光时间T 2.
射线源的曝光时间为≥10倍送源往返时间。
五管电压的选择
先看曝光曲线图,如果曝光曲线图的焦距为700mm ,直接按曝光量和透照厚度查曝光曲线图得出管电压数值。
如果曝光曲线图的焦距为600 mm ,需按公式22
21
2211F F t I t I =求出新曝光量,把新
曝光量和透照厚度查曝光曲线图得出管电压数值。其中I 1T 1=15min 为老曝光量,I 2T 2为新曝光量。
