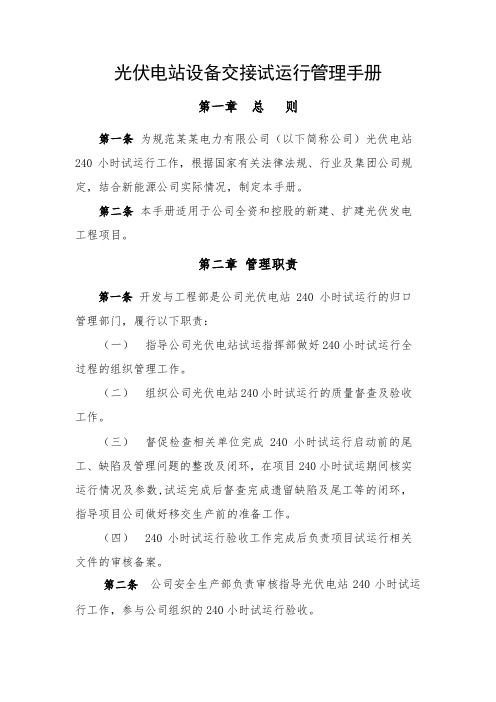

光伏电站设备交接试运行管理手册第一章总则第一条为规范某某电力有限公司（以下简称公司）光伏电站240小时试运行工作，根据国家有关法律法规、行业及集团公司规定，结合新能源公司实际情况，制定本手册。

第二条本手册适用于公司全资和控股的新建、扩建光伏发电工程项目。

第二章管理职责第一条开发与工程部是公司光伏电站240小时试运行的归口管理部门，履行以下职责：（一）指导公司光伏电站试运指挥部做好240小时试运行全过程的组织管理工作。

（二）组织公司光伏电站240小时试运行的质量督查及验收工作。

（三）督促检查相关单位完成240小时试运行启动前的尾工、缺陷及管理问题的整改及闭环，在项目240小时试运期间核实运行情况及参数,试运完成后督查完成遗留缺陷及尾工等的闭环，指导项目公司做好移交生产前的准备工作。

（四）240小时试运行验收工作完成后负责项目试运行相关文件的审核备案。

第二条公司安全生产部负责审核指导光伏电站240小时试运行工作，参与公司组织的240小时试运行验收。

第三条试运行指挥部履行以下职责：（一）负责组织贯彻落实公司240小时试运行工作的各项要求，督促各参建单位提交试运行资料，按试运行的必备条件，按期组织完成自检工作。

（二）负责240小时试运行前完成自检程序后向公司送自检报告及结论，并提出项目试运行申请。

（三）负责编制汇总项目试运期间运行参数，进行评估分析，试运期间向上级主管部门报送期间的日报表及情况分析。

第四条各参建单位履行以下职责：（一）调试单位负责试运行资料的编制整理；设置和确认各设备和保护参数的正确性；复核各设备运行数据的正确性和有效性等工作。

（二）施工单位负责组织光伏电站240小时中质量和故障问题处理。

（三）生产准备单位负责电站设备操作，相关数据的记录、复核工作，检查相关备品备件的准备情况等工作。

（四）监理单位负责审查试运行开始前各项资料的完整性、实施方案的可靠性、实施过程的安全措施的符合性、相关操作人员技术人员上岗证的配备情况等工作。

XX太阳能电站电气调试方案XXXX有限公司X年X月X日1.工程概况：本期新建光伏发电场区及35kV开关站1座、站用变1台、35KV配电柜9面、二次控制柜20面。

2.质量目标及要求：严格按照GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T596-1996《电力设备预防性试验规程》等有关技术规范,对光伏发电场区及35kV变电所电气设备进行交接性试验、以检验其性能，确保其能够在安全、良好的条件下投入运行。

3.主要试验依据及验收标准：3.1（GB50150-2006）《电气装置安装工程电气设备交接试验标准》3.2 DL/T596-1996《电力设备预防性试验规程》3.3 《电业安全工作规定（发电厂和变电所部分）》3.4 《继电保护及电网安全自动装置现场工作规定》3.5 《电力系统继电保护及安全自动装置反事故措施要点》3.6 《继电保护及安全自动装置检验条例》3.7 JJG313-2004《测量用电流互感器检定规程》3.8 JJG314-2004《测量用电压互感器检定规程》；3.9 甲方提供的有效书面要求和设备制造厂（商）的技术资料要求等有关规范标准进行。

4.试验的组织机构：总指挥：副总指挥：成员：现场指挥：安全组：5试验内容：6.试验范围：光伏发电场区汇流箱、箱逆变设备，以及开关站区站用变、35KV配电柜、二次柜。

配电设备的耐压试验及系统调试。

6.1调试的范围为：本期新建的主设备及其对应附属装置的常规的一次电气设备的试验，二次保护装置的试验检测。

7、调试准备7.1汇流箱汇流箱的试验项目如下：（1）测量汇流箱内电气一次元件的绝缘电阻。

7.1.1使用仪器设备兆欧表一只：1000V万用表一只7.1.2调试应具备的条件（1）汇流箱、直流柜安装完毕，并符合安装规程要求，办理完安装验收签证。

（2）汇流箱直流柜外观检查，内部线连接正确，正负极标示正确。

7.1.3调试步骤和方法（1）总回路电缆绝缘测试分别测量断路器下口相间和相对地的绝缘电阻并记录数据。

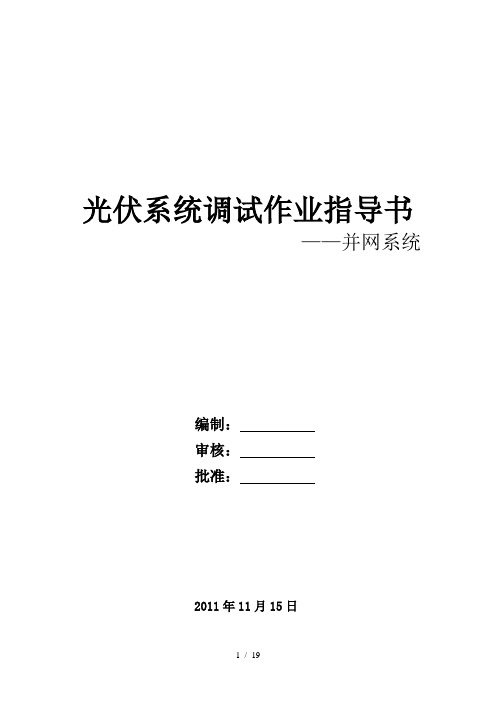

光伏系统调试作业指导书——并网系统编制：审核：批准：2011年11月15日目录1 目的和作用 (3)2 适用范围 (3)3 编制依据 (3)4 调试人员和调试工具配置 (4)5 安全要求 (5)6 并网调试流程图 (6)7 调试作业步骤指导 (6)7.1 汇流箱调试 (6)7.2 直流配电柜调试 (7)7.3 逆变器调试 (8)7.4 交流配电柜调试 (8)7.5 高压开关柜调试 (8)7.6 升压变压器调试 (9)8系统整体联调 (10)8.1 整体联调准备 (10)8.2 整体联调步骤 (10)附表1：直流汇流箱调试记录表 (11)附表2：并网逆变器调试记录表（含交/直流配电柜） (12)附表3：高压开关柜调试记录表 (14)附表4：升压变压器调试记录表 (15)1 目的和作用为顺利完成并网光伏电站系统调试工作，根据设计图纸并结合实际施工情况以及设备的特点，从项目出发，编制此并网光伏电站项目的系统调试作业指导书。

让参与调试人员知道在并网系统调试过程中的工作内容，可能遇到的故障、危险和隐患，应当采取哪些措施进行解决。

《并网系统调试作业指导书》的编写，便于员工随时学习和查阅。

因此，组织学习后，作业指导书就成为系统调试工作的依据。

由于设计及实际布局情况不同，相关技术人员在进行项目调试时，可以根据本调试作业指导书对调试步骤和要求进行适当修改，保证设备运行达到规定的技术要求，保证光伏电站安全、可靠地运行。

2 适用范围本作业指导书规范了并网光伏电站系统调试工作的步骤和技术要求。

其中，第7章调试作业步骤指导的第7.5-7.6节和第8章整体调试步骤的第（3）、（4）条仅适用于高压并网光伏系统，不适用于接入低压380V电网的光伏系统。

本作业指导书适用于接入380V及以上电压等级电网的新建或扩建并网光伏电站，不适用于离网光伏电站。

3 编制依据下列文件对于本作业指导书的使用是必不可少的：3.1 《电气装置安装工程电气设备交接试验标准》 GB50150-20063.2 《变电站运行导则》 DL/T9693.3 《光伏电站接入电网技术规定》 Q/GDW 617-20113.4 《光伏系统功率调节器效率测量程序》 GB 205143.5 《光伏系统并网技术要求》 GB／T 19939－20053.6 《光伏(PV)系统电网接口特性》 GB／T 20046－20063.7 《晶体硅光伏（PV）方阵IV特性的现场测量》IEC 618293.8 光伏电站项目的具体图纸设计资料（由设计院或组件设计部设计人员提供）；3.9 设备厂家提供的技术资料及出厂检验报告。

光伏电站电气调试报告一、调试目的本报告旨在对光伏电站的电气设备进行调试，确保电气系统的正常运行，保证电站的发电效率和安全性。

二、调试内容1.检查电气设备安装情况，包括光伏组件、逆变器、变压器等设备的安装是否符合设计要求，并进行必要的修整和调整。

2.检查光缆连接情况，确保光伏组件与逆变器之间的光缆连接牢固可靠。

3.检查光伏组件与逆变器之间的直流电缆连接情况，确保连接牢固可靠。

4.检查逆变器的运行状态，包括逆变器的开关状态、运行指示灯是否正常。

5.检查光伏组件的工作状态，包括工作温度、工作电压和工作电流是否正常。

6.检查变压器运行状态，包括运行指示灯、温度和运行声音是否正常。

7.检查电气保护装置的工作状态，包括断路器、熔断器和电气开关是否正常。

三、调试步骤1.检查电气设备的安装情况，确保设备的固定牢固可靠，并进行必要的修整和调整。

2.检查光缆的连接情况，包括光缆的焊接点是否牢固可靠，光缆的外皮是否完好。

3.检查直流电缆的连接情况，包括连接头是否紧固可靠，连接处是否有发热现象。

4.检查逆变器的运行状态，包括逆变器的运行指示灯是否正常，逆变器的开关状态是否正常。

5.检查光伏组件的工作状态，包括工作温度、工作电压和工作电流是否正常。

6.检查变压器的运行状态，包括运行指示灯是否正常，变压器的温度是否正常。

7.检查电气保护装置的工作状态，包括断路器、熔断器和电气开关是否正常。

四、问题与解决方案1.问题：光伏组件发电效率较低。

解决方案：检查光伏组件的工作温度是否过高，是否有阴影遮挡，清理光伏组件表面的尘土和污垢。

2.问题：逆变器运行指示灯不亮。

解决方案：检查逆变器的电源是否接通，电源是否正常，逆变器是否处于故障状态。

3.问题：变压器运行声音较大。

解决方案：检查变压器的冷却系统是否正常，变压器是否处于过载状态。

4.问题：电气保护装置失效。

解决方案：检查保护装置的接线是否紧固可靠，是否有烧坏的部件，进行必要的更换和调整。

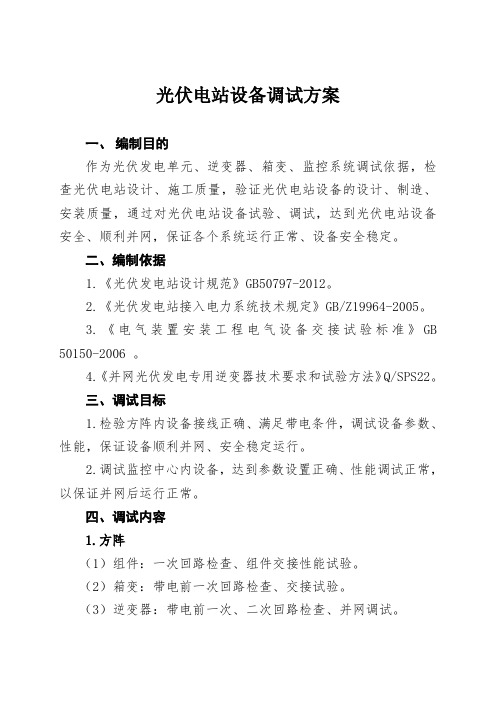

光伏电站设备调试方案一、编制目的作为光伏发电单元、逆变器、箱变、监控系统调试依据，检查光伏电站设计、施工质量，验证光伏电站设备的设计、制造、安装质量，通过对光伏电站设备试验、调试，达到光伏电站设备安全、顺利并网，保证各个系统运行正常、设备安全稳定。

二、编制依据1.《光伏发电站设计规范》GB50797-2012。

2.《光伏发电站接入电力系统技术规定》GB/Z19964-2005。

3.《电气装置安装工程电气设备交接试验标准》GB 50150-2006 。

4.《并网光伏发电专用逆变器技术要求和试验方法》Q/SPS22。

三、调试目标1.检验方阵内设备接线正确、满足带电条件，调试设备参数、性能，保证设备顺利并网、安全稳定运行。

2.调试监控中心内设备，达到参数设置正确、性能调试正常，以保证并网后运行正常。

四、调试内容1.方阵（1）组件：一次回路检查、组件交接性能试验。

（2）箱变：带电前一次回路检查、交接试验。

（3）逆变器：带电前一次、二次回路检查、并网调试。

2.监控中心（1）直流系统：绝缘检查、监视系统检查。

（2）UPS系统：绝缘检查、输出测试、切换调试。

（3）配电系统：一次、二次回路检查。

（4）光功率系统：系统安装、功能调试。

（5）监控系统：系统安装、功能调试。

（6）AGC系统:接口测试、功能调试。

五、组织措施1.调试小组组长：A（电力建设第三工程公司）组员：B、C、D、设备厂家人员组长职责：负责调试方案的制定、落实，保证设备正常调试，协调解决出现问题。

组员职责：负责调试方案执行，按照调试方案逐项调试，处理调试过程中出现问题，做好调试记录。

2.监督小组组长：E（水电咨询有限公司）副组长：F（光伏电站管理部）组员：光伏电站管理部：G、H、J水电咨询有限公司：K、L组（副）长职责：审批并监督执行设备调试方案，组织好人员培训、调试监督、验收把关。

组员职责：监督设备调试方案执行，做好调试项目监督、旁站，做好设备调试验收工作。

光伏项目系统调试方案1 检验前的准备工作1、检查装置的原理接线图（设计图）及与之相符合的二次回路安装图，电缆敷设图，电缆编号图，断路器操动机构图，电流、电压互感器端子箱图及二次回路分线箱图等全部图纸以及成套保护、自动装置的原理和技术说明书及断路器操动机构说明书，电流、电压互感器的出厂试验报告等。

2、根据设计图纸，到现场核对所有装置的安装位置是否正确。

3、对装置的整定试验，应按有关继电保护部门提供的定值通知单进行。

工作负责人应熟知定值通知单的内容，核对所给的定值是否齐全，所使用的电流、电压互感器的变比值是否与现场实际情况相符合。

4、继电保护检验人员在运行设备上进行检验工作时，必须事先取得升压站技术负责人的同意，遵照电业安全工作相关规定履行工作许可手续，并利用专用的连接片将装置的所有出口回路断开之后，才能进行检验工作。

5、检验现场应提供安全可靠的检修试验电源，禁止从运行设备上接取试验电源。

6、检查装设保护和通信设备室内的所有金属结构及设备外壳均应连接等电位地网。

7、检查装设静态保护和控制装置屏柜下部接地铜排已可靠连接于等电位地网。

8、检查等电位接地网与场、站主接地网紧密连接。

2 系统调试内容2.1 光伏组串调试光伏组串调试见表。

光伏组串调试内容2.2 逆变器调试1、逆变器的调试工作由生产厂家配合进行。

2、逆变器控制回路带电时，应对其作如下检查：工作状态指示灯、人机界面屏幕显示应正常；人机界面上各参数设置应正确；散热装置工作应正常。

3、逆变器直流侧带电而交流侧不带电时，应进行如下工作：测量直流侧电压值和人机界面显示值偏差应在允许范围内；检查人机界面显示直流侧对地阻抗值应符合要求。

4、逆变器直流侧带电、交流侧带电，具备并网条件时，应进行如下工作：测量交流侧电压值和人机界面显示值之间偏差应在允许范围内；交流侧电压及频率应在逆变器额定范围内，且相序正确；具有门限位闭锁功能的逆变器，逆变器盘门在开启状态下，不应做出并网动作。

一、一、交底目的为确保光伏电站调试过程中的安全生产，提高施工人员的安全意识，现将调试过程中的安全技术要求及注意事项进行交底，请各施工人员认真学习和遵守。

二、二、调试范围本次调试范围包括但不限于以下内容：1. 设备和系统调试；2. 光伏组件串测试；3. 逆变器、汇流箱等电气设备的调试；4. 安全防护措施及应急预案。

三、三、安全注意事项1. 作业人员应穿戴好个人防护用品，如安全帽、防护眼镜、绝缘手套、绝缘鞋等。

2. 作业前应充分了解调试设备的性能、操作方法和安全注意事项。

3. 严禁在带电设备附近进行焊接、切割等作业。

4. 调试过程中，应保持现场整洁，不得堆放杂物，防止发生意外。

5. 高空作业时，必须系好安全带，并使用安全防护设施。

6. 严禁酒后作业，确保作业人员精神状态良好。

7. 严格遵守操作规程，不得擅自改变设备参数。

8. 作业过程中，发现设备异常，应立即停止作业，并及时上报。

四、四、操作规程1. 设备和系统调试（1）调试前，检查设备是否完好，线路连接是否正确。

（2）按照调试方案，对设备进行调试，确保各项参数符合设计要求。

（3）调试过程中，密切观察设备运行状态，发现异常及时处理。

2. 光伏组件串测试（1）测试前，确保所有组件已按照设计文件数量和型号组串并接引完毕。

（2）使用万用表进行测量时，必须保证万用表档位和量程正确。

（3）测试过程中，注意观察测试数据，确保数据准确。

3. 逆变器、汇流箱等电气设备的调试（1）调试前，检查设备是否完好，线路连接是否正确。

（2）按照调试方案，对设备进行调试，确保各项参数符合设计要求。

（3）调试过程中，密切观察设备运行状态，发现异常及时处理。

五、五、应急预案1. 火灾事故：立即切断电源，使用灭火器进行灭火，并迅速撤离现场。

2. 电气事故：立即切断电源，使用绝缘手套、绝缘鞋等防护用品进行操作，防止触电。

3. 高空坠落事故：立即停止作业，使用安全绳索将坠落人员拉回，并采取急救措施。

大型光伏发电站电气设备安装与调试随着环境保护意识的不断提高和清洁能源的重要性逐渐凸显，大型光伏发电站已成为当今发电行业的热门选择之一。

而电气设备的安装与调试则是光伏发电站建设过程中不可或缺的重要环节。

下面，我们将对大型光伏发电站电气设备安装与调试进行一次详细的介绍。

一、电气设备安装1. 材料准备在进行电气设备安装之前，首先需要做好材料准备工作。

根据设计图纸和设备清单，准确核对所需的电气设备零部件，确保数量和规格的准确无误。

这其中包括逆变器、组件支架、电缆、电缆槽、开关设备、配电箱等各种设备和附件。

2. 工作场地准备在进行电气设备安装工作之前，需要对工作场地进行充分的准备工作。

清理工作场地，确保场地平整、无障碍物，并且保证有足够的安全通道，以便工作人员操作和移动设备。

3. 安装过程电气设备安装过程中，需要严格按照设计图纸和安装手册的要求进行。

首先是逆变器的安装，按照规定将逆变器固定在支架上，并连接好电缆。

然后是组件支架的安装，将支架按照设计要求固定在地面或屋顶上，并确保支架的稳固和安全。

接下来是电缆的铺设和连接，确保电缆铺设整齐、有序，并按照规定连接好各个设备。

最后是开关设备和配电箱的安装，确保其安装位置、连接线路和接地等工作都符合要求。

4. 安装验收在电气设备安装完成后，需要进行一次全面的验收工作。

通过对安装质量和工艺进行检查，确保设备安装符合设计要求和安全标准。

还需要对电气设备进行一次基本功能测试，确保各项设备正常运行。

1. 系统组态在进行电气设备调试之前，需要先对整个系统进行组态。

通过逆变器和监控系统的连接，对光伏发电站的运行参数、设备信息、报警设置等进行调整和设置，确保系统可以正常运行。

2. 设备调试接下来是对各个电气设备进行逐个调试。

首先是逆变器的调试，根据规定的参数对逆变器进行设置和调整，确保逆变器可以正常转换直流电为交流电。

然后对监控系统进行调试，确保监控系统可以准确地监测并显示光伏发电站的运行状态和各项参数。

大型光伏发电站电气设备安装与调试一、概述大型光伏发电站作为清洁能源发电的重要方式，其电气设备安装与调试是确保光伏发电系统正常运行的重要环节。

本文将介绍大型光伏发电站电气设备的安装与调试流程，以及其中需要注意的关键问题。

二、电气设备安装1. 设备到货验收在电气设备到达现场后，首先需要进行设备的到货验收工作。

验收时需要检查设备是否完好、是否有损坏或缺损，并对数量、规格等进行比对，确保无误后方可进行后续工作。

2. 安装方案制定在验收合格后，需制定电气设备的安装方案。

安装方案应包括设备的布置位置、安装要求、连接方式以及安全防护措施等内容，以确保设备安装的合理性和安全性。

3. 设备安装根据安装方案，进行设备的实际安装工作。

安装过程中需要注意设备的定位和固定，以及连接线路的敷设方式，确保设备的稳固和电气连接的可靠性。

4. 接地系统安装在安装过程中，需要特别注意接地系统的安装。

接地系统对于光伏发电站的安全和系统运行至关重要，因此需要严格按照相关规范和要求进行接地系统的安装工作。

三、电气设备调试1. 设备连线调试设备安装完成后，需进行设备的连线调试工作。

该项工作主要包括设备之间的电气连接和线路的接地测试等内容，以确保设备连接正确并且信号传输畅通。

2. 电气系统整体调试在设备连线调试完成后，需要进行电气系统的整体调试。

主要是对整个电气系统进行联合调试，包括光伏阵列、逆变器、变压器等设备，以确保系统的稳定性和有效性。

3. 系统运行测试需要进行系统的运行测试。

通过对系统的开机测试、负载测试和故障处理能力测试等内容，来验证系统的运行状况，确保系统能够在正常工作状态下进行发电。

2. 安全防护安装过程中需要注意安全防护工作。

操作人员需遵守相关操作规程，佩戴必要的安全防护用具，并注意设备安装过程中的安全隐患，以确保人身和设备的安全。

3. 质量验收在安装和调试完成后，需要进行质量验收工作。

验收时要对设备安装质量、电气系统整体调试情况以及系统运行测试结果等进行检查，确保设备的安装和调试质量达标。

光伏并网电站电气调试方案一编制说明为加强并网光伏发电示范项目的调试工作管理,明确启动调试工作的任务和各方职责，规范调试项目和程序，使系统调试工作有组织、有计划、有秩序地进行,全面提高调试质量，确保系统安全、可靠、经济、稳定地投入生产，特制定本方案。

为使调试工作能够顺利进行，调试人员事前应研究图纸资料、设备制造厂家的出厂试验报告和相关技术资料，了解现场设备的布置情况，熟悉有关的电气系统接线等。

除此以外，还要根据有关规范和规程的规定，制定设备的调试作业指导书，即调试项目和调试计划。

其中调试项目包括：试验项目和规范要求，并在需要的情况下列出试验方法、试验步骤、试验接线以及有关的安全措施等。

调试计划则包括：电站调试工作的整体工作量，具体时间安排，人员安排，所需实验设备、工机具以及相关的辅助材料等。

本方案调试内容主要包括：光伏组件、汇流箱、逆变器、交直流配电柜等设备的一次试验及二次检验。

二次系统的调试工作包括：保护装置、通讯系统及二次回路试验等；电站所有电气一次设备按GB5 0150-2006进行调试，对于规范中没有规定的设备可参照制造厂家产品要求执行。

本方案经工程建设（生产）、安装、调试、监理等有关单位会签，试运负责人批准后生效，各有关参建单位遵照执行。

本方案在实施过程中如因客观环境变化需作修改、调整，由试运负责人决定。

二编制依据2.1 《电气装置安装工程电气设备交接试验标准》 GB50150-20062.2 《变电站运行导则》DL/T9692.3 《光伏电站接入电网技术规定》Q/GDW 617-20112.4 《光伏系统功率调节器效率测量程序》GB 205142.5 《光伏系统并网技术要求》 GB／T 19939－20052.6 《光伏(PV)系统电网接口特性》 GB／T 20046－20062.7《继电保护和电网安全自动装置检验规程》DL/T995-2006 2.8 设备厂家说明书，出厂报告及相关技术资料2.9施工图纸三工程概况1工程简况*****工程建设单位：***工程设计单位：***工程监理单位：***工程安装单位：***工程调试单位：***2工程特点3系统简介***（2）接入系统方案为：(1)并网点1 ***(2) 并网点2 ***(3)***四组织形式及前期准备1调试工作的安全工作电气调试工作大多是带电工作，因此要特别注意人身和设备的安全。
