（完整版）⾼压开关柜电⽓设计第1章绪论1.1概述称套配电装置⼜叫成套配电柜，也是以开关为主的成套电器，故也俗称开关柜。
它⽤于配电系统，作为接受与分配电能之⽤。
据电压⾼低，它可分为⾼压开关柜和低压开关柜两⼤类：按装置地点的不同，⼜分户外式与户内式（ 10 kv 及以下的多采⽤户内式）；按开关电器是否可以移动，⼜可分为固定式和⼿车式。
可见，⾼压开关柜是成套配电设备的⼀种，是有由制造⼚成套供应的⾼压配电装置。
在这种封闭或半封闭的柜中可装设各种⾼压电器、测量仪表、保护电器和控制开关等等。
通常⼀个柜就构成⼀个单元回路（必要时也可⽤两个柜），所以⼀个柜也就成为⼀个间隔。
使⽤时可按设计的主回路⽅案，选⽤适合各种电路间隔的开关柜，然后使可组成整个⾼压配电装置。
也具有占地少、安装使⽤及维护检修⽅便，适于⼤量⽣产等特点，故应⽤很⼴泛。
⾼压开关柜种类较多，分类⽅法亦有多种：按断路器的安装⽅式可分为固定式和⼿车式两⼤类；按柜体结构型式可分为开启式与封闭式两种；还可分为⼀般环境和特殊环境⽤（后者包括矿⽤、化⼯⽤、⾼海拔地区⽤等）。
按电⼒⾏业标准DL/T404-1997的定义，⾼压开关柜（high-voltage switchgear panel）是指由⾼压断路器、负荷开关、接触器、⾼压熔断器、隔离开关、接地开关、互感器及站⽤电变压器，以及控制、测量、保护、调节装置，内部连接件、辅件、外壳和⽀持件等组成的成套配电装置。
这种装置的内部空间以空⽓或复合绝缘材料作为介质，⽤作接受和分配电⽹的三相电能。
1.2⾼压开关柜的类型⾼压开关柜是3-35kV交流⾦属封闭开关设备的俗称，它是3-35kV电⽹中最⼤⾯积是配电设备。
由于国内外市场需求的⽇益多样化和国外代以先进技术的不断引进，20世纪80年来。
国内电器制造⾏业推出了⼏⼗种型号的⾼压开关柜产品，打破了⾼压开关柜过去⼏⼗年⼀直以少油断路器为主开关的GG-1和有限的⼏种⼿车式开关柜的落后局⾯。

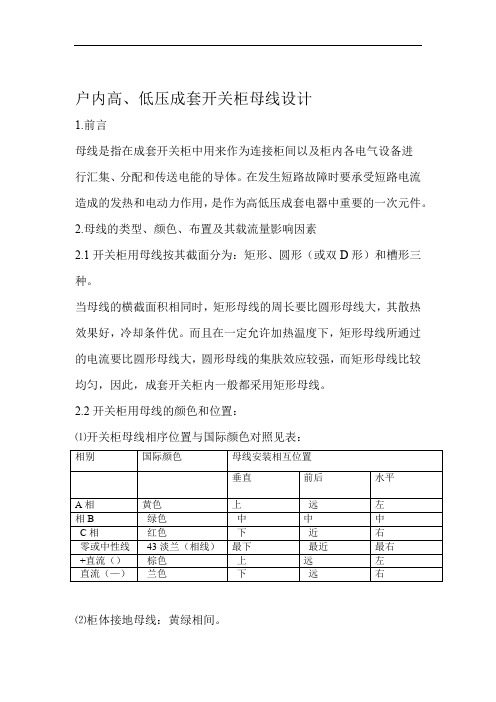

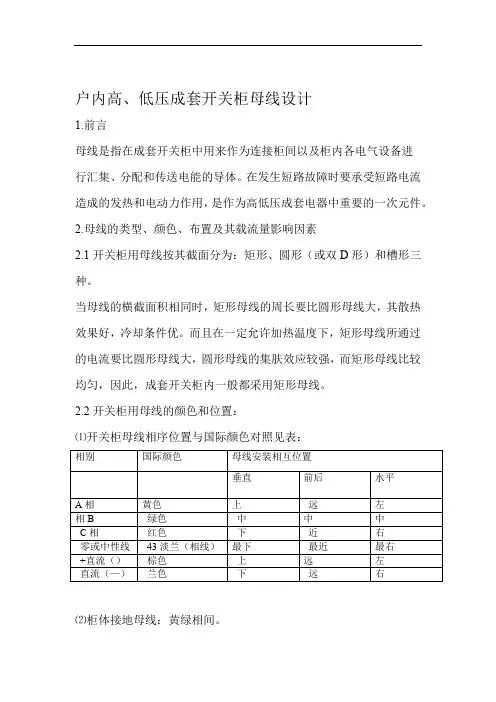

户内高、低压成套开关柜母线设计1.前言母线是指在成套开关柜中用来作为连接柜间以及柜内各电气设备进行汇集、分配和传送电能的导体。
在发生短路故障时要承受短路电流造成的发热和电动力作用，是作为高低压成套电器中重要的一次元件。
2.母线的类型、颜色、布置及其载流量影响因素2.1开关柜用母线按其截面分为：矩形、圆形（或双D形）和槽形三种。
当母线的横截面积相同时，矩形母线的周长要比圆形母线大，其散热效果好，冷却条件优。
而且在一定允许加热温度下，矩形母线所通过的电流要比圆形母线大，圆形母线的集肤效应较强，而矩形母线比较均匀，因此，成套开关柜内一般都采用矩形母线。
2.2开关柜用母线的颜色和位置：⑴开关柜母线相序位置与国际颜色对照见表：⑵柜体接地母线：黄绿相间。
2.3柜内母线的布置：⑴按垂直或水平“一”字形：如GG1A-12F、GBC-40.5型中的柜顶主母线布置结构；⑵按“品”字形：如KYN28-12、KYN10-40.5型中的主母线结构。
2.4载流量受影响的因素：⑴布置方式：竖放或横放，竖放的动稳定电流值要比横放时大。
⑵环境温度：见表（表中的数值为裸母线承受的最高温度值）。
从表中可看出母线经过镀银、镀锡处理后其耐温性能有所提高。
⑶母线的材质：铜、铝、钢，铜的导电率最高，相同截面积时它的载流量最大；⑷母线的根数：多根母线并列布置使用时其散热条件比单根要差得多。
例如：LMY100X10的电流实验值：单根载流量是1728A/1（作基准）；双根布置时载流量是2558A/1.48；三根布置时载流量是3181A/1.84；四根布置时载流量是3622A/2.09。
⑸散热的条件：开启式开关柜中使用的母线要比封闭式开关柜中使用的母线载流量大，带空调装置的变电所比非空调环境下散热要优越。
3.母线的绝缘3.1绝缘母线作用⑴防止由于受小动物接触而引起的相间或相对地的短路。
⑵防止污闪凝露闪的发生。
⑶防止人身伤亡事故。
⑷防止盐雾及有害化学气体对母线的直接腐蚀。
10kV配电室工程10kV开关柜安装方案二○一三年十二月批准：年月日审核：年月日编写：年月日一、施工任务1.1设备概况：10kV中心配电室 I、II段开关柜共13面，现以投入运行；10kV I、 II 段各一面开关柜共2面，为本次新上设次备。
主母线均采用封闭式母线室。
1.2施工内容：本次安装过程中需要将I段1#开关柜（运行设备）与14#开关柜（新上设备），II段13#开关柜（运行设备）与15#开关柜（新上）并柜和安装联络母线及二次小母线，要将1#开关柜、13#开关柜侧柜板拆除和1#开关柜、13#开关柜后柜门及母线室盖板。
二、组织措施2.1计划施工日期第一天10kVI段早晨8：00至当日晚18:00；第二天10kV段早晨8：00至当日晚18:002.2施工方式10kV中心配电室采用分段分时停电，第一天10kVI段停电II段正常供电，将I 段14#开关柜（新上设备）安装完成并入10kVI段后正常供电，第二天10kVII 段停电I段正常供电，将II段15#开关柜（新上设备）安装完成并入10kVII后正常供电。
2.3施工人员工作负责人：安全员：工作班成员：2.4施工人员职责2.4.1 工作负责人职责：严格按照施工技术措施要求布置现场、组织好施工，有针对性的进行技术交底工作，不随意改变施工方案及要求，同时督促他人按安全技术措施施工。
遇有特殊问题，不擅自作主，应及时报告项目部妥善处理。
2.4.2安全员职责：安全员对本作业点安全施工（生产）负监督、监察、监护、检查的职责。
1.认真宣读安全工作票，并监督执行，与工作负责人密切配合，共同搞好现场安全、文明施工。
2.负责监督检查现场总体布置应和施工技术措施相一致，监督作业人员对机械、设备、工器具在使用前进行认真检查。
3.督促工作人员正确使用安全防护用品、用具。
4.坚决制止违章指挥、违章作业和违反劳动纪律的行为，遇有严重不安全情况时，有权命令先行停止施工（生产），对违章人员有权采取罚款措施，劝阻不听者，有权暂停其工作，并将情况及时报告班长解决。
GB3906[附录D]中公式：S=I/a√(t△θ)式中：I--额定短时耐受电流；a—材质系数，铜为13，铝为8.5；t--额定短路持续时间；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。
则：25KA/4S系统铜母线最小截面积S=（25000/13）*√4/215=260 mm2 用60*5就可以了.31.5KA/4S系统铜母线最小截面积S=（31500/13）*√4/215=330 mm240KA/4S系统铜母线最小截面积S=（40000/13）*√4/215=420 mm263KA/4S系统铜母线最小截面积S=（63000/13）*√4/215=660 mm280KA/4S系统铜母线最小截面积S=（80000/13）*√4/215=840 mm2接地母线按系统额定短时耐受电流的86.7%考虑:25KA/4S系统接地铜母线最小截面积S=260*86.7% =225mm231.5KA/4S系统接地铜母线最小截面积S=330*86.7% =287mm240KA/4S系统接地铜母线最小截面积S=420*86.7% =370mm263KA/4S系统接地铜母线最小截面积S=660*86.7% =580mm280KA/4S系统接地铜母线最小截面积S=840*86.7% =730mm2根据工厂配电设计原则，下列部位的母线不需进行母线热效应和动效应校验。
(1)采用熔断器保护，连接于熔断器下侧的母线（限流熔断器除外）。
(2)电压互感器回路内的母线。
(3)变压器容量在1250KVA及以下，电压12KV及以下，不致于因故障而损坏母线的部位。
主要用于非重要用电场所的母线。
(4)不承受热效应和动效应的部位，如避雷器的连接线和封线。
所以,应该保证你方便接线的母线宽度即可.我们PT用30*4.。

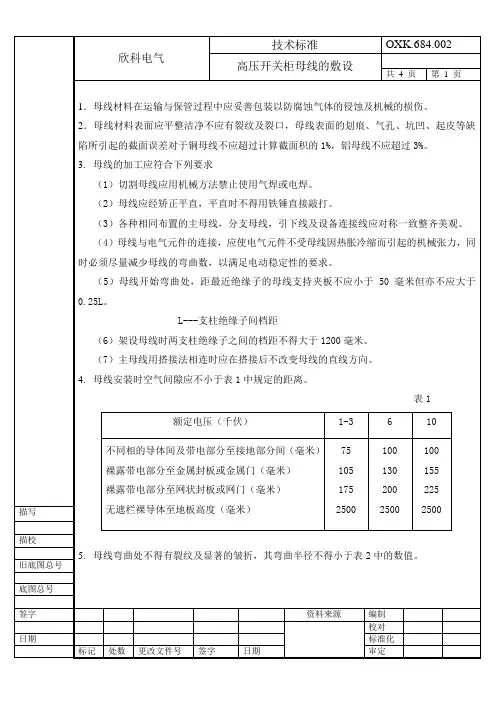

1、主母线的选择：对于高压开关柜主母线的选择，规格不应小于50*5。
如图纸有标明，原则上截面大小以图为准，但规格按本规范，如设计图存在明显不合理时应以书面形式与客户联系。
进线开关柜的额定电流是选择母线大小的最小限度，还要考虑母线应承受主电路的开断电流和动热稳定电流。
联络母线的规格同主母线，根据上述特点。
35kV 主母线根据柜体情况适当放大一级，本公司高压开关柜主母线选择如下:2、支母线的选择对于高压开关柜分支母线的选择，规格按本规范，对于进线柜中的铜排截流量以进线开关所配电流互感器的额定一次电流为选择依据，不应参照主母线或开关的额定电流值，出线柜中的铜排截流量应以出线开关所配电流互感器的额定一次电流为选择依据，同时要考虑高压柜内母线搭接结构的工艺性比如与一次元件的搭接，要满足结构的满搭接要求等。
对于避雷器、电压互感器和传感器的连接排在不影响动热稳定的前提下均按30*3设计。
对于主母线为多根时，要考虑分支母线的厚度尽量统一。
根据上述特点,本公司高压开关柜分支母线选择如下:开关柜的额定电流(A)分支母线选择手车柜载流量≤10050X677563060×6912800~125080×81370160080×1015402000120×10217025002X80X10(异型)31502X120X1040003X120X10额定电流A手车柜载流量63060×81070800~125080×813701600100×816852000120×10217025002X80X1031502X120X1040003X120X10。
1、主母线的选择：对于高压开关柜主母线的选择，规格不应小于50*5。
如图纸有标明，原则上截面大小以图为准，但规格按本规范，如设计图存在明显不合理时应以书面形式与客户联系。
进线开关柜的额定电流是选择母线大小的最小限度，还要考虑母线应承受主电路的开断电流和动热稳定电流。
联络母线的规格同主母线，根据上述特点。
35kV 主母线根据柜体情况适当放大一级，本公司高压开关柜主母线选择如下:2、支母线的选择对于高压开关柜分支母线的选择，规格按本规范，对于进线柜中的铜排截流量以进线开关所配电流互感器的额定一次电流为选择依据，不应参照主母线或开关的额定电流值，出线柜中的铜排截流量应以出线开关所配电流互感器的额定一次电流为选择依据，同时要考虑高压柜内母线搭接结构的工艺性比如与一次元件的搭接，要满足结构的满搭接要求等。
对于避雷器、电压互感器和传感器的连接排在不影响动热稳定的前提下均按30*3设计。
对于主母线为多根时，要考虑分支母线的厚度尽量统一。
根据上述特点,本公司高压开关柜分支母线选择如下:开关柜的额定电流(A)分支母线选择手车柜载流量≤10050X677563060×6912800~125080×81370160080×1015402000120×10217025002X80X10(异型)31502X120X1040003X120X10额定电流A手车柜载流量63060×81070800~125080×813701600100×816852000120×10217025002X80X1031502X120X1040003X120X10。

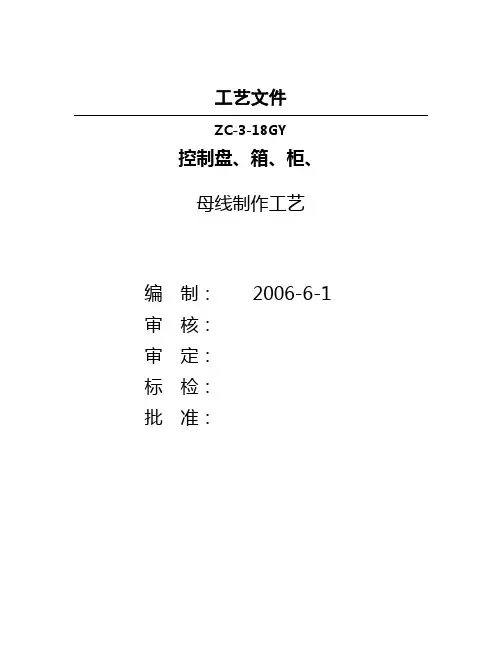

工艺文件ZC-3-18GY控制盘、箱、柜、母线制作工艺编制： 2006-6-1审核：审定：标检：批准：2006年06月2日发布 2006年06月20日实施控制箱、台、柜母线制作工艺1适用范围1.1 本工艺适用于控制箱台、柜，高低压开关柜及动力配电箱，矩形铝、铜母线的工艺加工和安装。
1.2母线必须符合标准JB654-77《铝母线》和JB2083-77《铜母线》规定。
常用母线规格及载流量见表1.2-1表1.2-1单条矩形母线规格及载流量（母线最高允许温度为70℃）1母线加工2.1 选料母线材料在加工前，应进行外部检查，凡有下列局部缺陷的部位，应将该段剪掉。
2.1.1母线表面有裂痕、斑痕、凹坑及有硝石沉积物的部位。
2.1。
2 铝母线表面，有气孔直径大于5mm、深度大于0.55mm者；铜母线表面，气孔直径大于5mm深度大于0.15mm者。
2.2 平直母线材料在剪切前，每米窄面不直度超过10mm者，每米平面不平度超过100mm者，应调整平直，以缩小剪切后毛坯尺寸的误差。
2.3 冲剪用冲床和母线落料模，按母线需要尺寸剪断并保证符合以下要求：2.3.1 母线两端的窄面与截面两端不垂直度不大于0.5mm;2.3.2母线两端在冲剪后，不得有毛刺和突出的立棱2.4 矫正2.4.1 母线校直校平后，每根母线宽面的不平度不大于2mm，窄面的不直度不大于0.5mm;2.4.2如用木锤在平台上矫正母线的不平度和不垂直度时，除应符合上款要求外，还不准有锤痕。
2.4.3母线两平面应保持光滑。
2.5 弯曲2.5.1 母线用专用工具弯曲时，不准损伤母线本体或遗留显著压力痕迹。
2.5.2 母线宽面弯曲,平弯最小允许弯曲半径，见表1.2-2。
图1.2-1表1.2-3 立弯最小允许弯曲半径R作宽面弯曲。
2.5.5 母线弯曲始点与母线连接的边缘距离，不得小于25mm。
见图1.2-32.5.6 母线弯曲始点与母线固定面的边缘距离，不得小于25mm见图1.2-42.5.7 母线扭90。
高压成套开关柜母排制作工艺成套开关厂1.适用范围本工艺适用于高、低压成套开关设备母线的制造与装配。
2.相关文件2.1 GBJ149-1990《电气装置安装工程母线装置施工及验收规范》2.2 GB50060-1985《3～10KV高压配电装置设计规范》3. 设备、工艺设备及材料3.1 设备：砂轮机平台台钻气钻喷枪折弯机三工位折弯机3.2 工艺装备：虎钳子、卷尺、划针、铅笔、扳手等3.3 材料：母线相序标志热缩管4.工艺流程校形—切断—搪锡（涂导电膏）—钻孔（冲孔）—划线—弯制—整形—表面处理—装配5.工艺过程及工艺要求5.1下料及校平5.1.1 先进行样品下料，在满足下列允许值后，再正式进行，高压开关设备用的母线端部用模具切角。
5.1.2 以材料宽度的允许切面料斜度偏差按图1表1规定，以材料厚度的允许切面斜度偏差按图2表图1表1图2表25.1.3钻(冲)孔除毛刺后，均应校平校直。
5.1.4 母线校平应用母线折弯机和平铁，顶样式将母线夹在中间校直。
5.1.5 校平校直后的母线，应保持原规格尺寸，不应有凹凸不平现象。
5.1.6检查检查母线的选用规格、下料尺寸、加工质量是否符合工艺的要求。
5.2冲孔5.2.1利用母线加工机冲孔工位进行母线冲孔，螺栓孔应垂直于母线平面，孔边不应有毛刺和凹凸不平现象。
随时检查冲孔模具磨损情况，如刀口变钝即报车间刃磨。
5.2.2母线搭接面冲孔直径、位置和数量见表。
5.2.3孔距误差不得大于±0.3mm。
5.2.4当母线与设备接线端子连接时应符合GB5273的要求。
螺栓孔直径、数量、孔位见表2(对四孔板螺栓孔设备为Φ14、Φ18；母线为Φ13、Φ17)。
5.2.5对并柜时分段连接的主母线、联络母线可采用沿柜体排列方向的长孔，但孔位置和孔距应符合表的要求。
5.2.6检查检查搭接面螺栓孔数量、位置、直径及加工质量应符合工艺的规定。
5.3母线搭接面压花为保证母线接触面接触可靠良好，必须对搭接面进行压花处理,压花后的接触面必须平整。
高压开关柜母排选型制作工艺介绍高压开关柜母排载流量计算，母排选型以及制作工艺要求。
高压开关柜的母线配制有着很多的工序，包括以下几点：（1）计算母排载流量；（2）测量尺寸和选料下料；（3）母排制作工艺及要求。
文章总结以往生产经验做出一些初步的简单概括。
标签：高压开关柜；母排；载流量；选型制作工艺前言母排是交直流回路输送大电流的首选导体，常见于工矿企业、发电厂以及变配电所的输配电系统。
矩形铜母排近年来在工业现场普遍使用。
各种高压输配电开关柜就由矩形铜母排构成电工作业现场，需要根据母排的安装方式、型号规格及环境条件作出相关运行参数的计算推定母排长期允许载流量，并以此为依据对母排进行选型和制作。
按照图纸进行线路安装施工时，需要对待装母排进行现场校验，严格执行母排安装规范和要求。
1 母排规格的选择其他要求：1.1 进线柜的母排尽可能大于或等于水平母排的电流。
1.2 单个馈电回路的母排大小满足断路器的额定电流，即In的电流值，不能按其整定值或互感器来选择。
1.3 多个回路时，主母排（垂直排）的电流应乘一个分散系数来定。
额定分散系数成套设备中或成套设备一个部分中（例如一个柜架单元或框架单元）有若干主电路，在任一时刻所有主电路通过的电流大值的总和与该成套设备或该成套设备的选定部分的所有主电路额定电流总和的比值，即为额定分散系数。
如固定分隔柜，有四个空开的电流都为630A，其总电流为2520A，如不考虑分散系数的话其垂直排选用的规格应为2（80*10），如乘以分散系数，其电流为2520*0.8=2016A，选用的母排120*10就够，这样就可节省母排25%。
1.4 上下两个断路器的馈电柜，选排时只需满足各自的电流来选，比如，一台柜子有两个断路器（上下排列），其额定电流为1000A，总电流是2000A，选排时就可以从各自的断路器引一条60*8的排到水平母排。
而按分散系数来定的话电流为2000*0.9=1800A。
2（60*8）的电流是1750A。
新疆农业职业技术学院浅谈高压开关柜的母线配制与制作分院名称新疆农业职业技术学院专业机电一体化班级 09机电一班学生姓名指导教师年月日目录第一章高压开关柜的母线配制1 主母排选择 (3)2 一次动静触头 (3)3 隔离开关 (3)4 电流互感器 (3)5下引母排配制 (4)第二章高压开关柜的母线制作 (5)1测量尺寸 (5)2计算下料长度 (6)3选料下料 (6)4冲孔 (6)5折弯试制 (8)6打磨轧花 (11)7镀锡 (11)8标识及热缩 (11)浅谈高压开关柜的母线配制与制作摘要母排就是高压开关柜的一次线，与其相配套的有一次动静触头、隔离开关、电流互感器等电器元件，高压开关柜的母线配制，往往是制造厂家自行制定的母线制作规范施工或者由技术员根据个人经验决定，没有相应的标准做出详尽的规定，多年来一直没有定论。
它的制作有着很多的工序，包括以下几点：1、测量尺寸2、计算下料长度3、选料下料4、冲孔5、折弯试制6、打磨轧花7、镀锡8、标识及热缩。
希望通过本文让我们有一个简单概括的了解。
关键词：母线配制母线制作第一章高压开关柜的母线配制1 主母排选择主母排是连通各开关柜的母排，又称汇流母排，起集散电流作用。
主母排一般有矩形、管形、槽形、菱形等多种形状，有实心和空心之分，有开关柜的结构决定，用户一般不能选择。
例如，PIX型高压开关柜的主母排为10x80TMY矩形母排，可以根据可以根据主母排额定电流选择一根或多根，（1250A为一根，2000A为两根，40000A为三根）。
主母排的选择原则一般有以下几点：1.1根据进线柜断路器额定电流确定主母排额定电流1）例如，图3断路器D额定为3000A，则母线额定电流为3000A。
2）根据母排的载流量确定母排的规格和数量，值得注意的是由于数根母排排列在一起不利于散热，所以不能简单的根据单根母排的载流量进行计算，必须考虑温升影响，必须是还需采取强制风冷措施。
1.2 根据用户标出的主母排结构形式决定某些型号的高压开关柜主母排为异型结构，已决定了主母排的额定电流。
2一次动、静触头高压开关柜如果为手车式，则具有一次动、静触头。
一次动、静触头的结构较为精致，制造工艺复杂，一次动、静触头，触头盒等都需要模具来制造，成本昂贵，所以一般只制造几种规格。
例如，PIX型高压开关柜的一次动、静触头只有4000A、2000A、1250A三种，额定电流为3150A的断路器手车配用4000A的一次动、静触头，额定电流为1600A的断路器手车配用2000A的一次动静触头，额定电流为630A的断路器手出、电压互感器手车、所用变手车均配用1250A的一次动静触头。
3隔离开关高压开关柜如果为固定式，则具有上、下隔离开关。
隔离开关的主要技术指标为额定电流，等级系列有400、630、800、1000、1250、1600、2000、3000、3150A等多种。
隔离开关的选择主要考虑其额定电流与断路器匹配，高压开关柜中断路器额定电流一旦确定，也就确定了该柜的最大通流能力。
如果隔离开关额定电流相同，则隔离开关更换的可能性极小，除非断路器额定电流升级。
但是这受到高压开关柜体积、结构等条件的制约，并非易事，可能性不大。
4 电流互感器电流互感器额定一次电流的选择主要根据负荷电流大小。
如果选择小，则运行时可能过载发热寿命缩短，甚至烧损；如果选择过大，则仪表指示值或继电器保护动作值的准确性和灵敏度都会降低。
所以，电流互感器额定一次电流的选择应比实际负荷电流稍大一点。
如果用户日后增容，负荷电流增大，电流互感器更换的可能性较大，由于更换后的电流互感器在体积、安装位置、出线排安装孔数量和位置都可能有所变动，所以，与电流互感器连接的母排也需要相应变换。
这是用户在进行高压开关柜改造时经常涉及的问题。
5下引母排配制下引母排是开关柜内部垂直方向连接各高电压电器元件的母排，下引母排因根据开关柜的功能（进线、出线、联络等）及相连高压电器元件的情况进行配置。
变化多样，没有定论，一般遵循以下原则：5.1 进线柜（见图1）(1)母排1按主母排额定电流配置，母排规格根据一次触头盒出线结构决定，如为固定柜则根据隔离开关出线排安装孔数量和孔距确定。
（2）母排2按电流互感器一次额定电流配置，母排规格根据电流互感器出线排安装孔数量和孔距决定，但是，如果电流互感器一次额定电流较小，在选择母排规格时，不仅要考虑母排的载流量，同时也要考虑母排的刚度，保证母排承受动热稳定电流的能力应与柜体的技术指标一致。
今后电流电流互感器更换时，母排2也需要作相应更换。
图1 进线柜图2 出线柜5.2 出线柜（见图2）（1）母排1按断路器额定电流配置，母排规格根据一次触头盒出线结构决定。
如为固定柜则根据隔离开关出线排安装孔数量和孔距决定。
（2）母排2和母排3的配置与进线柜相同。
5.3 计量柜（见图3）（1）计量柜的电流互感器会随高压开关柜今后扩展和增容而更换，母排1应尽量按主母排额定电流配置，如无法与电流互感器直接连接，可采用连接件过度，这样在今后更换电流互感器时，只需更换连接件即可，减少工作量和原材料。
但是，采用了连接件会增加主母排回路电阻，对开关柜的温升不利，特别是大电流情况下，制造厂不可忽视。
（2）计量柜的电压互感器一次电流很小，母排规格只需考虑如何与一次触头盒出线连接和具有一定的刚度即可。
图3 计量柜5.4 母联柜（见图4）母联柜的母排1、母排2和母排3是主母排的一部分，应尽量按主母排额定电流配置，尽管母联柜的电流互感器会随高压开关柜今后扩展和增容而更换。
如母排2、母排3无法直接与电流互感器连接，可采用连接过度。
图4 母联柜第二章高压开关柜母排制作1测量尺寸根据柜内电器元件的排列，设计母排走向，一定要考虑到母排相序之间的爬电距离和与柜体的爬电距离（见表1），各方面都要考虑到，这样才能保证高压开关柜安全运行。
然后根据母排的设计进行尺寸侧量，测量一定要保证其准确性。
否则，误差会造成母排无法准确安装，所以测量是很关键的一步。
表1：最小安全距离标准2计算下料长度根据尺寸的测量，准确无误的计算出下料的长度，母排有斜坡一般计算方法采用勾股定理，通常计算下料长度时都要考虑皮厚，下料总长应是内径相加。
3选料下料选料就根据母排配置要求进行母排宽厚的选择，主要要求上章都有所讲述。
选好料严格按计算的尺寸进行下料。
母线要求平直，母线不得有明显的锤痕、凹坑、机械损伤等缺陷。
母排下料要求用剪切机切断，母排在下料前或下料后应进行校正，用母排校平机对母排校直、校正。
铜排下料应考虑是否有废排可利用，降低成本。
4冲孔（1） 母排的连接孔，在无特殊情况下，要求为圆孔。
（2） 母排的连接孔尺寸，连接孔的直径一般大于所要安装螺栓直径0.5～1mm 。
表2：母线连接孔眼与螺栓直径标准。
（3） 孔的加工方法要求采用钻孔或冲孔，最好是一个接触面上的2～4个孔用冲孔模一次冲完。
孔的加工方法不允许采用气焊、电焊等切割。
（4） 母排的连接孔的边缘不允许有毛刺，母排打孔后应进行双面划孔（锐角倒钝），使连接孔处平滑圆整。
（5） A 和B是两根相连母排的宽。
5折弯试制为了验证测量计算的准确性，首先进行试制，根据测量尺寸进行折弯，试装看是否适合，如果无误差啊，可以进行批量生产。
一般折弯有以下要求：（1）矩形母线应尽量减少弯曲，不允许母排在同一位置反复弯曲。
（2）母排弯曲部位距搭接面的边缘要求大于30mm，按图5: 母排弯曲部位距搭接面的边缘要求大于30mm（3）平弯：母排平弯在折弯机上进行，将需弯曲的母排放在设备中，将尺寸线与折弯机刀口对齐，使母排弯曲，母排平弯最小允许弯曲半径注：a母排厚度；b母排宽度。
(4)母线搭接时，连接处距母线固定夹板的边缘不得小于50mm，按图6：母线连接处距母线固定夹板的边缘不得小于50mm(5）矩形母线采用螺栓固定搭接时，连接处距支柱绝缘子的支持夹板边缘不应小于50mm，上片母线端头与下片母线平弯开始处的距离不应小于50mm。
另外，两母线搭接时（分图7：母线搭接处距绝缘子的距离规定不应小于50mm(6)立弯：母排立弯最小允许弯曲半径，按(7)扭弯：扭弯（麻花弯）90o时，扭弯部分的长度应为母排宽度的2.5～5倍，按所示。
图5：母排弯制最小允许弯曲半径(a)立弯母排；（b）平弯母排；（c）母排的扭弯6打磨轧花母排断口处应平滑圆整，不能有毛刺存在，以防止产生尖端放电，及便于装配维护。
母排的连接孔的边缘也不允许有毛刺，母排打孔后应进行双面划孔（锐角倒钝），使连接孔处平滑圆整。
≥40mm宽母排搭接触面应做压花处理，减小母排之间的内应力，压花面积为母排宽度+20mm，允许偏差为（±2mm）。
7镀锡镀锡是指在母排表面镀上一层金属锡，它能防止铜暴露在空气中而被氧化形成一层——铜绿。
所以镀锡就是为了防止铜被氧化，镀锡是非常重要的。
8标识及热缩（1）母排表面可根据项目要求套PVC热缩套管或进行冷缩套管处理，在无特殊要求情况下母排表面须做防氧化处理（如：刷漆、电镀、热缩、冷缩等）。
（2）母排相序标志用颜色加以区别，可以采用下述方法：根据母排的宽度贴上适当大小的圆形相序标志或按相序标志要求热缩相应颜色。
（3）（4）要求母排粘贴相色标志（标识）时，≥40mm宽母排粘贴直径Ф35大小相色标志（标识），≥30mm＜40mm宽母排粘贴直径Ф25mm大小相色标志（标识），＜30mm宽母排粘贴直径Ф10mm大小相色标志（标识）。
三、总结高压开关柜的母线配制是否合理，不仅涉及到制造厂家的生产成本，而且会影响高压开关柜今后扩展和增容，更重要的是关系到高压开关柜的安全运行和承受短路电流的能力。
其制作也一直是我一直实习的只要内容，对制作的过程是比较熟悉和了解的，对于每个制作工序，也可以熟练操作了。
总之，通过以上阐述我对高压开关柜的母线配制与制作又加深了认识和理解。
致谢首先感谢老师能给与一定的点评和修改，在老师的指导下，能使之成为一篇完整合格的论文。
多谢老师指导。
参考文献1 百度资料2 新疆特变电工自控设备有限公司高低压成套开关设备一次线母排（线）加工工艺守则3电工电子技术。
