硬聚氯乙烯(PVC-U)实壁排水管

埋地用硬聚氯乙烯排水管标准埋地用硬聚氯乙烯排水管标准硬聚氯乙烯（PVC-U）排水管是一种常用的排水系统材料，其质量标准对于保障建筑工程的质量和安全具有重要意义。

在我国，埋地用硬聚氯乙烯排水管的标准主要包括GB/T17219-1998《建筑排水用硬聚氯乙烯管道》和CJ/T210-2005《建筑排水用硬聚氯乙烯管道接口连接技术规程》等。

这些标准规定了埋地用硬聚氯乙烯排水管的材料、工艺、安装和检验要求，确保了管道的质量和安全性。

在这篇文章中，我们将深入探讨埋地用硬聚氯乙烯排水管标准的内容，以帮助读者更好地了解这一主题。

1. 埋地用硬聚氯乙烯排水管的材料标准埋地用硬聚氯乙烯排水管的材料标准是保证管道质量的基础。

GB/T17219-1998标准中规定了管材的材料应符合GB/T10002.1中规定的PVC-U塑料材料的要求，并对材料的密度、热变形温度、拉伸性能等指标进行了详细的要求。

通过对材料的选择和性能的要求，确保了埋地用硬聚氯乙烯排水管的材料具有良好的耐腐蚀性和机械性能。

2. 埋地用硬聚氯乙烯排水管的工艺标准除了材料标准外，埋地用硬聚氯乙烯排水管的工艺标准也是保证管道质量的重要环节。

CJ/T210-2005《建筑排水用硬聚氯乙烯管道接口连接技术规程》中规定了管道的铸造、成型、连接和安装等工艺要求。

其中，对于管道的外观质量、尺寸偏差、壁厚一致性、热稳定性和连接密封性等方面都做出了详细的规定，保证了管道在使用过程中的稳定性和可靠性。

3. 埋地用硬聚氯乙烯排水管的安装标准除了材料和工艺标准外，埋地用硬聚氯乙烯排水管的安装标准也是保证管道质量和安全性的重要环节。

合理的安装可以确保管道系统的正常运行和使用寿命，并减少管道的维护成本。

标准中对埋地用硬聚氯乙烯排水管的安装要求也做出了详细的规定，包括管道的施工准备、横向和纵向施工、接口连接和密封等环节。

4. 个人观点和理解通过对埋地用硬聚氯乙烯排水管标准的深入了解，我认识到了制定和执行标准对于建筑工程质量和安全具有重要意义。

国标排水管一、国标排水管概述国标排水管，顾名思义，是指符合我国国家标准的排水管道。

它主要用于排放生活、工业废水，以及雨水排放等。

国标排水管在设计、生产、施工及验收过程中，严格遵循GB/T 12772-2016《排水用硬质聚氯乙烯（PVC-U）管材及管件》等相关标准。

二、国标排水管的分类与特点1.分类国标排水管可分为以下几种类型：（1）硬质聚氯乙烯（PVC-U）排水管（2）聚乙烯（PE）排水管（3）钢塑复合排水管（4）玻璃钢夹砂排水管2.特点（1）硬质聚氯乙烯（PVC-U）排水管：耐化学腐蚀，抗老化，不易磨损，安装方便，价格适中。

（2）聚乙烯（PE）排水管：抗冲击性能好，抗老化，耐磨，但价格较高。

（3）钢塑复合排水管：强度高，耐压，抗老化，但安装相对复杂。

（4）玻璃钢夹砂排水管：强度高，重量轻，耐腐蚀，但价格较高。

三、国标排水管的应用领域国标排水管广泛应用于住宅、商业、工业建筑的排水系统，以及城市雨水排放、农田排灌等领域。

四、国标排水管的选购与安装注意事项1.选购注意事项（1）查看产品标识，确保为国标产品。

（2）了解管材的规格、型号、壁厚等参数。

（3）对比价格，选择性价比高的产品。

（4）了解供应商的信誉和售后服务。

2.安装注意事项（1）安装前，做好管道布置设计，确保排水畅通。

（2）选用合适的连接方式，如承插连接、焊接连接等。

（3）注意管道坡度，符合设计要求。

（4）管道埋设时，避免损坏防水层。

五、国标排水管的维护与保养1.维护方法（1）定期检查管道，发现问题及时处理。

（2）保持管道周边清洁，避免杂物进入管道。

（3）定期清理管道内的沉积物。

2.保养技巧（1）选用合适的清洗剂，避免腐蚀管道。

（2）避免在管道上施加过大的外力。

（3）定期检查管道连接处，确保连接牢固。

六、国标排水管的常见问题与解决办法1.问题一：管道漏水解决办法：检查漏水原因，更换破损管道或修补漏水处。

2.问题二：管道堵塞解决办法：清理管道内的杂物，加大管道口径。

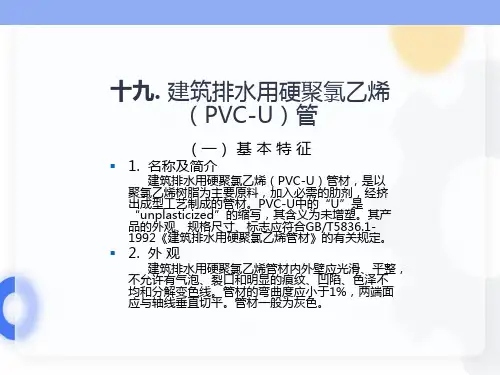

排水硬聚氯乙烯（PVCU）管安装欧阳学文一、适用范围建筑排水硬聚氯乙烯管即PVCU管，适用于建筑高度不大于100m的工业与民用建筑物内连续排放温度不大于40℃，瞬时排放温度不大于80℃的生活污水和废水。

当建筑高度大于100m时，能否采用PVCU排水管，则应根据工程的具体情况与当地消防部门协商。

二、主要材料及管理建筑排水硬聚氯乙烯（PVCU）管道的管材与管件应分别符合现行的国家标准《建筑排水用硬聚氯乙烯管材》GB/T 5836.1、《建筑排水用硬聚氯乙烯管件》GB/T 5836.2的要求。

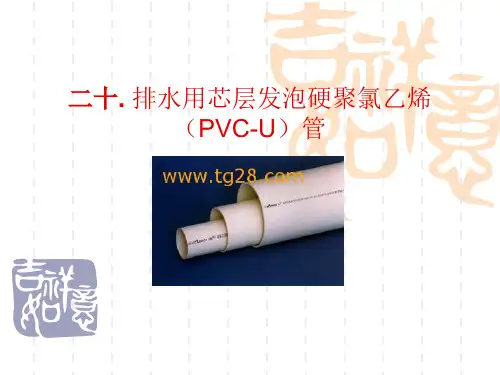

近年来，不少厂家已开始按《排水用芯层发泡硬聚氯乙烯管材》GB/T 16800生产芯层发泡管材，这种新型管材有较好的隔声降噪功能，在欧美等发达国家的应用日益广泛。

（一）管材硬聚氯乙烯（PVCU）排水管的物理机械性能应符合相关标准的要求，管材内外壁应光滑、平整，不允许有明显的痕纹、凹陷、气泡、色泽不匀及分解变色线。

直管及粘结承口如图11、图12所示，规格见表11。

图11硬聚氯乙烯排水直管图12粘结承口排水硬聚氯乙烯直径及粘结承口规格（mm）表11公称外径D直管粘结承口基本管壁δ基本长度L承口中部内径承口深度L最小最小尺寸最大尺寸40 2.04000或600040.140.42550 2.050.150.42575 2.375.175.54090 3.290.190.546110 3.2110.2110.648125 3.2125.2125.651160 4.0160.2160.758按《排水用芯层发泡硬聚氯乙烯管材》GB/T 16800生产芯层发泡PVCU管材，如图13所示，规格见表12。

图13芯层发泡PVCU直管芯层发泡PVCU直管规格（mm）表12产品编号公称直径de规格有效长度L承口长度Lc壁厚e401.2.1F 401.3.1F 50754000400034472.03.0401.4.1F401.6.1F1101604000400061863.04.0注：管材配用GB/T 5836系列管件（二）管件1．弯头。

埋地硬聚氯乙烯排水管道工程技术规程CECS 122: 2023中国工程建设标准化协会1 总则1. O. 1为在埋地排水管道工程的设计、施工及验收中, 合理地应用硬聚氯乙烯(PVC—U)管材, 做到技术先进、安全合用、经济合理、便于施工、保证工程质量、提高经济效益, 制定本规程。

1. 0. 2本规程合用于新建、扩建和改建的无内压作用的埋地排水管道工程的设计、施工及验收。

1．0．3本规程合用于埋地敷设的硬聚氯乙烯管, 涉及双壁波纹管、环形肋管、螺旋肋管等异型壁管和平壁管, 管材的公称直径范围为DNll0～DN630。

注: 管材结构型式见附录A。

采用时除符合本规程的规定外, 尚应符合生产厂提供的对异型壁管的有关参数。

1. 0. 4本规程合用于排入管道的水温不大于40℃。

排入管道的水质应符合现行行业标准《污水排入城市下水道水质标准》CJ18的规定。

1.0. 5本规程合用于埋设在一般地质条件下或酸、碱性等腐蚀性土壤中。

在湿陷性黄土、膨胀土、永冻土地区, 尚应符合国家现行有关标准的规定。

1.0.6管道工程必须按设计文献和施工图施工。

遇本规程未涉及的问题或特殊情况时, 变更设计应经设计单位批准。

1.0．7管道工程用的管材、管件、密封圈、胶粘剂等必须符合国家现行的有关标准, 并具有产品出厂合格证等有效证明文献。

1.0.8执行本规程时, 尚应符合国家现行的有关标准及本地区有关标准的规定。

3材料3. 1管材3.1.1设计所选用的管材, 应符合国家现行有关标准。

双壁波纹管应符合现行行业标准《硬聚氯乙烯(PVC—U)双壁波纹管材》QB／T1916的规定。

平壁管应符合现行国家标准《埋地排污、废水用硬聚氯乙烯(PVC—U)管材》GB／T 10002．3的规定。

3. 1. 2管材的物理性能应符合下列规定:密度：≤1. 5g／cm3；弹性模量: ≤3000MPa；维卡软化温度: ≥79℃。

3.1.3管材的环向弯曲刚度, 应根据管道承受外压荷载的条件选用。

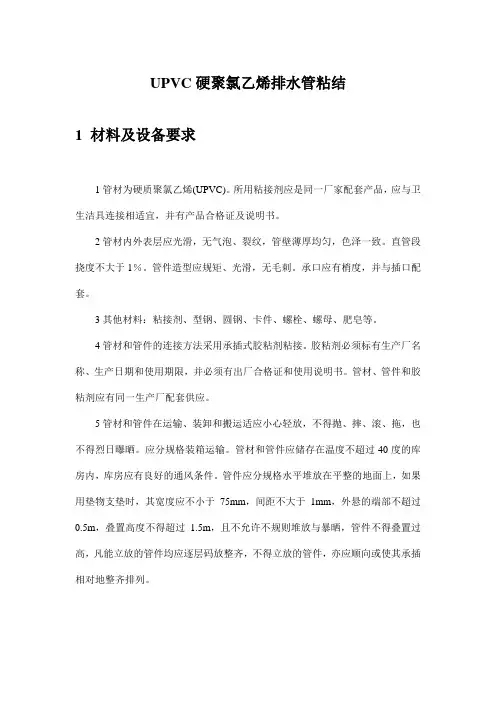

UPVC硬聚氯乙烯排水管粘结1 材料及设备要求1管材为硬质聚氯乙烯(UPVC)。

所用粘接剂应是同一厂家配套产品，应与卫生洁具连接相适宜，并有产品合格证及说明书。

2管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。

直管段挠度不大于1％。

管件造型应规矩、光滑，无毛刺。

承口应有梢度，并与插口配套。

3其他材料：粘接剂、型钢、圆钢、卡件、螺栓、螺母、肥皂等。

4管材和管件的连接方法采用承插式胶粘剂粘接。

胶粘剂必须标有生产厂名称、生产日期和使用期限，并必须有出厂合格证和使用说明书。

管材、管件和胶粘剂应有同一生产厂配套供应。

5管材和管件在运输、装卸和搬运适应小心轻放，不得抛、摔、滚、拖，也不得烈日曝晒。

应分规格装箱运输。

管材和管件应储存在温度不超过40度的库房内，库房应有良好的通风条件。

管件应分规格水平堆放在平整的地面上，如果用垫物支垫时，其宽度应不小于75mm，间距不大于1mm，外悬的端部不超过0.5m，叠置高度不得超过1.5m，且不允许不规则堆放与暴晒，管件不得叠置过高，凡能立放的管件均应逐层码放整齐，不得立放的管件，亦应顺向或使其承插相对地整齐排列。

2 作业条件1埋设管道，应挖好槽沟，槽沟要平直，必须有坡度，沟底夯实。

2暗装管道首先应核对各种管道的标高、坐标的排列有无矛盾。

预留孔洞、预埋件已配合完成。

土建模板已拆除，操作场地清理干净，安装高度超过3．5m 应搭好架子。

3室内明装管道要与结构进度相隔二层的条件下进行安装。

室内地平线应弹好，粗装修抹灰工程已完成。

安装场地无障碍物。

3 施工工艺流程及操作方法1工艺流程：预制加工→干管安装→立管安装→支管安装→器具连接管安装→闭水及通球试验2预制加工：根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。

根据草图量好管道尺寸，进行断管。

断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15°。

粘接前应对承插口先进行插入试验，不得全部插入，一般为承口的3／4深度。

给水用硬聚氯乙烯(P V C-U)管道使用说明-CAL-FENGHAI.-(YICAI)-Company One1给水用硬聚氯乙烯（PVC-U）管道安装使用说明一、前言给水用硬聚氯乙烯（PVC-U）管道系统产品曾经是国内外大力发展、推广和应用的新型化学建材，近年来，随着聚丙烯（PP-R）、聚乙烯（PE）等品质更加优良的最新型化学建材产品的面市和迅猛发展，给水用硬聚氯烯（PVC-U）管道系统产品的推广、应用和发展受到了一定程度的制约，目前仍然在城镇供水、农村安全饮水、农业烟水和喷灌以及中小城镇建筑给水等工程领域中应用。

给水用硬聚氯乙烯（PVC-U）管道系统产品执行GB/《给水用硬聚氯乙烯（PVC-U）管材》和GB/《给水用硬聚氯乙烯（PVC-U）管件》两个国家标准，其产品具有较好的使用性能和经济效益，但是脆性倾向比较大是系统产品存在的致命弱点，因此在设计选材时要充分考虑管材产品的脆性倾向，特别是在地形条件复杂、环境条件恶劣、弯道多、转弯急、供水落差高程大，虹吸现象严重、经常产生冲击动压、水锤作用明显、管道又无法进行深埋的丘陵山区以及在冬季严重冰冻的环境条件下可能导致管道系统结冰的地区，根据管道系统运行反馈的信息进行分析和评估，均证明不宜选用给水用硬聚氯乙烯（PVC-U）管道系统产品作为管道材料，否则将造成严重的经济损失和恶劣的后果。

我公司生产的“美江”牌给水用硬聚氯乙烯（PVC-U）管材产品，采用德国进口“熊”牌钙锌复合热稳定剂无毒配方生产，管材卫生无毒，各项性能指标均达到GB/《给水用硬聚氯乙烯（PVC-U）管材》和GB/《给水用硬聚氯乙烯（PVC-U）管件》国家标准的规定。

为了方便用户在给水工程中合理使用材料，确保经济、安全、适用，特编制本安装使用说明书供用户在安装使用时予以参考、避免造成不必要的损失。

用户除执行本安装使用说明书的提示、建议和规定外，还应遵守其他现行的国家和行业标准中的有关规定和规范。

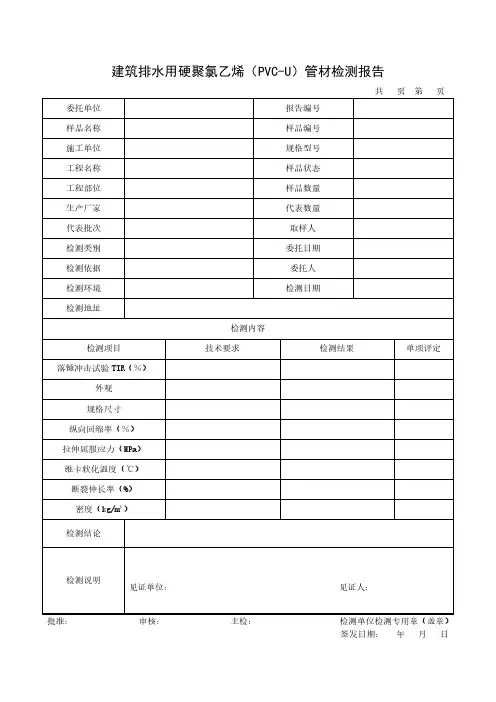

建筑排水用硬聚氯乙烯（PVC-U）管材检测报告共页第页委托单位报告编号样品名称样品编号施工单位规格型号工程名称样品状态工程部位样品数量生产厂家代表数量代表批次取样人检测类别委托日期检测依据委托人检测环境检测日期检测地址检测内容检测项目技术要求检测结果单项评定落锤冲击试验TIR（％）外观规格尺寸纵向回缩率（％）拉伸屈服应力（MPa）维卡软化温度（℃）断裂伸长率（%）密度（kg/m³）检测结论检测说明见证单位：见证人：批准：审核：主检：检测单位检测专用章（盖章）签发日期：年月日共页第页样品名称样品编号样品状态规格型号检测日期检测环境设备名称设备编号设备状态检测依据检测内容落锤冲击试验TIR锤头直径（mm）落锤质量（kg）下落高度（mm）dn90□dn25□冲击次数及结果12345678910 11121314151617181920 21222324252627282930 31323334353637383940 41424344454647484950 51525354555657585960 61626364656667686970 71727374757677787980 81828384858687888990 919293949596979899100 101102103104105106107108109110 111112113114115116117118119120 121122123124冲击总数冲击破坏数分布区单项评定检测说明冲击次数及结果：不破裂划“√”，破裂划“×”，未试验为“/”。

分布区：根据冲击次数及结果,判定为A区、B区、C区。

校核：主检：共页第页样品名称样品编号样品状态规格型号检测日期检测环境设备名称设备编号设备状态检测依据检测内容检测项目检测结果外观规格尺寸平均外径（mm）≤外径≤123456平均外径壁厚（mm）≤壁厚≤123456壁厚纵向回缩率（%）预处理℃h烘箱温度（℃）烘箱中放置时间（h）试样编号123放入烘箱前试样两标线间距离L 0（mm）试验后沿母线测量的两标线间距离L i（mm）试验前后标线间距离变化∆L单个试样纵向回缩率R Li （%）纵向回缩率平均值R L （%）检测说明1000Li ⨯∆=L LR 0L L L i -=∆校核：主检：共页第页样品名称样品编号样品状态规格型号检测日期检测环境设备名称设备编号设备状态检测依据检测内容检测项目检测结果拉伸屈服应力（MPa）编号12345尺寸（mm）DHF(N)S(MPa)平均值S（MPa）维卡软化温度（℃）12平均值断裂伸长率（%）编号12345标线间的原始长度L 0（mm）断裂时标线间的长度L 0（mm）断裂伸长率ε（%）平均值ε（%）检测说明H⨯=D F S 100/LL -L 00⨯=）（ε校核：主检：共页第页样品名称样品编号样品状态规格型号检测日期检测环境设备名称设备编号设备状态检测依据检测内容检测项目检测结果密度（kg/m³）123试样在空气中的质量m S,A试样在浸渍液中的质量m S,A浸渍液的密度ρIL 试样的密度ρS 样的密度平均值以下空白检测说明ILS A S ILA S s m m m ,,,-=⨯ρρ校核：主检：。
