结构基本构件辅助设计软件GJ.

钢结构设计软件哪个好摘要：钢结构设计软件在建筑和工程行业中起着至关重要的作用。

随着科技的进步，越来越多的钢结构设计软件涌现出来，提供了许多方便、高效的功能来帮助工程师进行设计和分析。

本文将介绍几款常见的钢结构设计软件，包括Tekla Structures、Autodesk Advance Steel和RAM Structural System，并比较其优缺点，以帮助读者选择适合自己需求的软件。

引言：选择一款合适的钢结构设计软件对于工程师来说至关重要。

软件的功能和性能直接影响到设计质量和工作效率。

在众多的钢结构设计软件中选择一款合适的可能会让人感到困惑。

本文将通过对比几款著名的软件，帮助读者了解其特点和优势。

1. Tekla StructuresTekla Structures是一款全面的三维钢结构设计软件，被广泛用于建筑和工程行业。

它具有强大的建模能力，能够快速生成复杂的结构模型，并提供自动化的构造细节生成。

该软件还支持BIM（建筑信息模型）工作流程，可以与其他设计软件进行无缝集成。

Tekla Structures还具有强大的分析和优化工具，能够帮助工程师进行结构分析和性能优化。

优点：- 丰富的功能和灵活的建模工具，能够满足各种复杂结构的设计需求。

- 支持BIM工作流程，方便与其他设计软件进行协作。

- 强大的分析和优化工具，能够帮助工程师提高设计质量和工作效率。

缺点：- 学习曲线较陡峭，需要一定时间来掌握各种功能和工具的使用。

- 相对较高的价格，可能不适合个人用户和小型机构使用。

2. Autodesk Advance SteelAutodesk Advance Steel是一款专业的钢结构设计软件，提供全面的建模、分析和绘图工具。

该软件具有直观的用户界面和易于使用的工具，可以帮助工程师快速创建和修改钢结构模型。

Advance Steel还提供了丰富的库存和连接设计功能，以及强大的自动化工具，能够简化设计和提高生产效率。

混凝土结构建模软件比较与最佳选择指南混凝土结构建模软件是在建筑和土木工程领域中广泛应用的工具。

它可以帮助工程师和设计师模拟和分析混凝土结构的性能，优化设计和提高工程质量。

然而，市场上存在多种不同的混凝土结构建模软件，使得选择最适合自己需要的软件变得困难。

本文旨在比较不同软件之间的特点和功能，并提供一些指导原则，以帮助读者选择最佳的混凝土结构建模软件。

一、ANSYS CivilFEMANSYS CivilFEM是一款基于有限元分析的混凝土结构建模软件。

它提供了强大的混凝土材料模型和分析工具，可用于静力学和动力学分析。

CivilFEM具有直观的用户界面和丰富的建模功能，适用于不同规模和复杂度的项目。

此外，它还提供了高级功能，如建模相互作用和材料非线性行为。

二、ETABSETABS是一款综合的土木工程建模和分析软件，也可以用于混凝土结构建模。

它提供了直观的建模界面，可以快速创建和编辑混凝土结构模型。

ETABS还具有强大的分析和设计功能，包括静力学、动力学和构造分析等。

此外，它还支持各种国际建筑设计规范，可以根据项目特点进行自定义设置。

三、SAP2000SAP2000是一款广泛使用的结构分析和设计软件，也包括混凝土结构建模功能。

它具有强大的分析引擎和灵活的建模工具，可以应用于各类复杂结构的建模和分析。

SAP2000支持多种计算方法和分析模型，可以满足不同项目的需求。

此外，它还具有友好的用户界面和详尽的文档，方便用户学习和使用。

四、AbaqusAbaqus是一款强大的有限元分析软件，也可用于混凝土结构建模。

它提供了高精度的建模和分析工具，可准确模拟混凝土结构的行为。

Abaqus支持材料非线性、接触分析和动力学分析等高级功能。

尽管Abaqus的学习曲线较陡峭，但它在处理复杂问题和精确仿真方面表现出色。

五、最佳选择指南在选择混凝土结构建模软件时，应根据以下几个方面进行考虑：1. 功能需求：根据项目的特点和需求确定软件的功能要求。

PKPM结构设计软件PKPM (Physical and Kinematical Pushover Method) 是一种用于结构设计的软件工具，它基于物理和动力学推挤方法，可以对建筑结构进行强度、稳定性和变形性能的分析和评估。

PKPM软件具有简单易用的特点，并具备强大的计算能力和灵活性，使设计师能够轻松地进行结构设计和优化。

PKPM软件具备以下特点：1.完整的结构分析功能：PKPM软件可以对建筑结构进行完整的分析，包括静力和动力分析。

它可以分析结构的强度和稳定性，并考虑到结构的变形性能。

通过对各种载荷情况进行分析，设计师可以得到结构在不同工况下的响应。

2.强大的计算能力：PKPM软件采用了先进的计算算法和方法，具有强大的计算能力。

它可以处理大型和复杂的结构模型，并能够在短时间内完成计算，提高了设计效率。

同时，软件还具备并行计算功能，可以利用多核处理器提高计算速度。

3.灵活的数据输入和输出：PKPM软件具备灵活的数据输入和输出功能。

设计师可以使用图形用户界面直观地输入结构模型和载荷情况，并可以通过图形和表格的形式查看和分析计算结果。

软件还支持多种数据格式的导入和导出，方便与其他设计软件的数据交换。

4.综合的设计功能：PKPM软件还具备综合的设计功能，可以根据不同的设计准则和规范进行结构设计和优化。

它可以根据用户指定的设计参数，自动进行结构优化，找到最经济和安全的设计方案。

设计师可以通过对不同设计方案的比较，选择最合适的结构方案。

总之，PKPM是一种功能强大、易用性好的结构设计软件。

它不仅具备完整的分析和设计功能，还具备强大的计算能力和灵活的数据输入和输出功能。

在实际工程中，PKPM软件能够为设计师提供科学准确的结构分析结果，并帮助设计师找到最合适的结构方案，提高结构安全性和经济性。

21Building StructurePKPM 软件园地We learn we go砌体结构辅助设计软件（QITI）介绍中国建筑科学研究院PKPMCAD 工程部砌体结构是我国应用最广的一类结构，主要包括多层砌体结构、底框-抗震墙结构和小高层配筋砌块砌体结构等，砌块的材料包括烧结砖、蒸压砖和混凝土小型空心砌块等。

砌体结构辅助设计功能也是PKPM 系列结构设计软件中应用最广泛的功能模块之一，在2008版结构软件中，将砌体结构的设计、计算及绘图软件模块进行了整合和重组，对主要的几项功能进行了重大改进和专业化处理，形成一个新的软件——砌体结构辅助设计软件（QITI）。

1 软件总体架构及功能QITI 包括五大软件模块：砌体结构辅助设计、底框-抗震墙结构三维分析、底框及连梁结构二维分析、配筋砌块砌体结构三维分析和砌体结构混凝土构件设计。

下面分别介绍QITI 各个模块的菜单设置和主要功能。

1.1 砌体结构辅助设计砌体结构建模与荷载输入砌体结构建模与荷载输入，，完成多层砌体结构、底框-抗震墙结构和小高层配筋砌块砌体结构等所有砌体结构的结构模型和荷载输入。

砌体结构信息及计算砌体结构信息及计算，，完成砌体材料的补充输入与修改，圈梁、构造柱、芯柱输入与修改，多层砌体结构抗震验算、墙体受压计算、墙体局部承压计算，底框-抗震墙结构地震作用计算、风荷载计算、上部竖向荷载导算，生成小高层配筋砌块砌体结构三维分析数据等功能。

结构平面图结构平面图，，绘制结构平面施工图，楼板配筋计算等。

详图设计详图设计，，完成砌体结构圈梁、构造柱、芯柱编辑与修改，空心砌块砌体结构排块设计与检查，圈梁、构造柱、芯柱大样图，空心砌块排块大样图，小高层配筋砌块砌体结构三维分析结果后处理，配筋砌块砌体结构边缘构件设计，配筋砌块芯柱大样图等。

1.2 底框-抗震墙结构三维分析底框-抗震墙结构三维分析模块用来接力菜单“砌体结构信息及计算”，对有底层框架砌体结构的底层框架部分分离出来，除读取底层框架本身的荷载外，还读取上层砌体结构传来的恒、活、地震作用、风荷载，用SATWE 进行三维计算分析，得到底层框架部分结构梁、柱、剪力墙的内力和配筋。

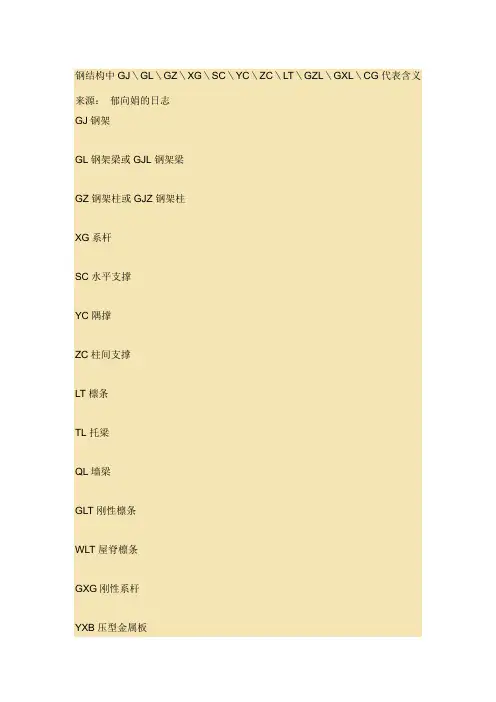

钢结构中GJ＼GL＼GZ＼XG＼SC＼YC＼ZC＼LT＼GZL＼GXL＼CG代表含义来源：郁向娟的日志GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT檩条TL托梁QL墙梁GLT刚性檩条WLT屋脊檩条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T拉条CG撑杆HJ桁架FHB复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为1号3钢结构设计图1）设计说明：设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级（必要时提出物理、力学性能和化学成份要求）及连接件的型号、规格、焊缝质量等级、防腐及防火措施；2）基础平面及详图应表达钢柱与下部混凝土构件的连结构造详图；3）结构平面（包括各层楼面、屋面）布置图应注明定位关系、标高、构件（可布置单线绘制）的位置及编号、节点详图索引号等；必要时应绘制檩条、墙梁布置图和关键剖面图；空间网架应绘制上、下弦杆和关键剖面图；4）构件与节点详图a）简单的钢梁、柱可用统一详图和列表法表示，注明构年钢材牌号、尺寸、规格、加劲肋做法，连接节点详图，施工、安装要求。

b）格构式梁、柱、支撑应绘出平、剖面（必要时加立面）、与定位尺寸、总尺寸、分尺寸、分尺寸、注明单构件型号、规格，组装节点和其他构件连接详图。

4钢结构施工详图根据钢结构设计图编制组成结构构件的每个零件的放大图，标准细部尺寸、材质要求、加工精度、工艺流程要求、焊缝质量等级等，宜对零件进行编号；并考虑运输和安装能力确定构件的分段和拼装节点。

《常用用术语》钢结构:是由钢板、型钢、冷弯薄壁型钢等通过焊接或螺栓连接所组成的结构。

钢结构的特点:轻质高强；塑性、韧性好；各向同性，性能稳定；可焊性；不易渗漏；耐热但不耐火；耐腐蚀性差；制造简便，施工周期短。

YJK结构设计软件系统简介YJK结构设计软件系统是一套全新的的集成化建筑结构辅助设计系统，功能包括结构建模、上部结构计算、基础设计、砌体结构设计、施工图设计五大方面。

系统建立在多模块集成的自主图形平台下，采用先进的Direct3d图形技术和Rabbin 风格，并广泛吸收了当今BIM方面的领先软件Revit和Autocad2010图形交互界面和技术，既突出三维建模的优势，有保留传统的二维绘图机制。

所有功能模块和各级菜单集成在统一的、紧凑的界面下，连接简便顺畅，避免了频繁的出出进进，加上美观的图形菜单、图文并茂的帮助提醒，给用户以全新的操作体验。

系统立足于解决当前设计应用中的难点热点问题，填补大量需求的空白，广泛应用先进技术从而全面提升软件的应用范围、规模、稳定性和效率。

本系统一定会给用户带来全新的体验和应用效果。

各模块功能特点如下：结构建模与荷载输入在全面继承逐层建立模型方式的基础上，同时提供了三维建模方法，并使二维和三维两种方式密切融合，互相补充，从而使建模更方便、直观、易学、高效，并广泛拓展到复杂建筑模型的建模应用。

特点还有全面应用的UNDO、REDO机制，方便的模型编辑修改，专业的荷载输入和管理，细致周到的模型检查。

建筑模型向计算模型的转换更加智能，建模和计算状态即时切换从而效率大大提高；全新的有限元墙元自动划分方法；多塔结构自动划分；计算风荷载更加精细准确。

上部结构计算采用通用有限元的技术架构，力学计算与专业设计分离管理，合理应用偏心刚域、主从节点、协调与非协调单元等技术，领先的快速求解器，计算稳定性和计算规模大大增加。

采用结构2010系列新规范编制。

专业化、智能化特点突出，如强制刚性板假定与非刚性板假定集成进行，同时完成规范指标计算和内力配筋计算，对转换梁、连梁自动采用墙单元，高效率的施工模拟计算和用于基础设计的上部刚度凝聚计算，准确的重力二阶效应计算，对于多塔结构自动实现对合塔与分塔状况自动计算选大，对剪力墙连梁的非地震作用工况和地震作用工况分别采用连梁不折减和折减的刚度矩阵计算，边缘构件自动生成，墙的轴压比计算考虑组合墙肢等。

PKPM结构软件及应用PKPM介绍及PMCAD建模PKPM（简称“普康”）是中国建筑结构软件中的一种常用的结构计算软件。

PKPM由沈阳工业大学的“先进结构系统分析与优化技术”教育部重点实验室研制开发，是国内最早应用于实际工程设计的系列结构软件之一、该软件通过分析结构的杆件模型，进行受力、位移和变形等计算，以验证结构的稳定性和合理性，为工程设计人员提供科学、合理、安全的结构设计解决方案。

PKPM提供了多种结构分析功能，如静力弹性分析、非线性分析、动力分析等，可以满足不同结构设计的需求。

它可以进行建筑、桥梁、高层建筑、厂房等结构的设计和分析。

该软件不仅能够进行最常见的结构计算，如弯矩、剪力等，还能进行高级的模型分析，如地震响应、响应谱分析等。

同时，用户可以通过该软件进行结构合理性校核、验算和自动化设计。

PKPM在结构软件中具有以下特点与优势：1.界面友好：PKPM拥有简洁明了的用户界面，使得操作起来非常方便，即使没有深入的结构计算知识也能够迅速上手。

2.大型工程支持：PKPM能够处理各种规模的工程项目，包括大型建筑、桥梁等，可以有效地应对复杂的结构计算任务。

3.多种分析方法：PKPM支持多种不同的结构分析方法，包括静力分析、动力分析等，可以满足不同类型结构的需求。

4.强大的计算功能：PKPM提供了强大的计算功能，能够根据结构的特点和设计要求进行高精度的计算，得出准确的结构分析结果。

5.可视化结果：PKPM能够将计算结果以图表、图形等形式呈现，使得设计人员可以直观地了解结构的受力情况和变形情况，对结构进行更加合理的设计和优化。

近年来，随着计算机技术的不断进步，PKPM还引入了PMCAD（结构柱、梁、板件的三维建模）技术。

PMCAD能够将结构模型从二维平面转换为三维立体模型，更加真实地反映结构的空间特征。

通过PMCAD，设计人员可以更直观地观察结构的构造，从而更准确地分析结构的受力状况和进行优化。

与传统的二维图纸相比，PMCAD极大地提高了结构设计的效率和准确性。

工程结构计算软件PKPM讲解工程结构计算软件PKPM（Peking University Performance-Based Design Method）是由北京大学建筑与环境学院研发的一款用于结构力学分析和设计计算的软件。

它集成了大量的结构计算方法和工具，可以帮助工程师快速准确地进行力学计算和结构设计。

首先，PKPM拥有强大的计算功能。

它支持多种不同材料的结构计算，包括混凝土、钢材和木材等。

它可以进行线性和非线性静力分析，考虑地震等外部荷载，并根据力学原理，精确计算出结构的内力和变位等信息。

同时，PKPM还提供了动力计算功能，可以进行动态响应分析，评估结构对地震等动力荷载的抵抗能力。

其次，PKPM具备友好的用户界面。

软件采用了直观简洁的图形界面，使得工程师可以轻松输入设计参数、查看计算结果和进行后处理分析。

同时，软件还提供了丰富的图形展示功能，包括荷载分布图、内力图和变位图等，帮助工程师直观了解结构的受力情况。

此外，PKPM还可以根据用户的需求进行自定义设置，包括单位制和计算精度等，提高用户的使用体验。

另外，PKPM还具备高效的计算速度和精度。

软件采用了先进的数值计算方法和算法，能够在较短的时间内完成大规模结构的分析和设计计算。

并且，软件对计算结果进行了严格的数学验证，保证计算结果的准确性和可靠性。

此外，PKPM还支持结果的导出和打印功能，方便用户进行文档编制和交流。

在使用方面，PKPM提供了全面的技术支持和培训。

软件自带了详细的使用手册和帮助文档，可以帮助用户快速掌握软件的使用方法和技巧。

同时，软件还定期组织技术培训班和研讨会，向用户介绍新版本的功能和更新的计算方法，提高用户的专业能力和水平。

总之，PKPM作为一款专业的工程结构计算软件，具备强大的计算功能、友好的用户界面、高效的计算速度和精度，以及全面的技术支持和培训。

无论是在建筑结构设计、桥梁工程还是其他工程领域，PKPM都能够为工程师提供全面的计算和设计支持，帮助他们更好地完成工程任务。

《建筑结构》精品课《建筑结构课程学习指南》之三---PKPM系列结构软件九江职业大学建筑工程学院二零一一年十月引言根据国家对高职院校培养人才的要求，即适应性、灵活性和创新性；形成高职院校学生所具有岗位针对性强、所学知识具有实用性、在实践工作中可持续发展性的特点。

我校为培养学生的岗位针对性、实用性、实践性。

在建筑结构课的理论部分讲完后,为加强实用性和实践的教学过程,我们九江职业大学建筑工程学院建筑工程技术专业加入了PKPM系列软件(该PKPM系列软件分为建筑类、结构类、设备类、节能类、概预算类、施工类、检测类等)的学习。

实际上，当前建筑行业的各个部门，不管是设计院、还是施工企业，监理公司等，PKPM系列软件在建筑行业占有绝对优势，拥有用户超过两万家，市场占有率达90%以上。

由于我们的毕业生对相关的PKPM软件有了一定的认识度和熟练程度，学生很快能适应设计院、施工企业、监理公司等单位的岗位要求。

尤其是在《建筑结构》的教学实训环节中，PKPM 结构软件为新增教学内容，它实际上加强理论知识的应用和实践能力的培养，它是把理论转化为实践应用的桥梁。

通过该软件的学习，提高了学生的学习兴趣，对学生自身能力的发展、职业教育的适应性等有一定的作用。

希望PKPM系列软件对同学们的学习有所帮助。

目录1 概述1.1 PKPM系列设计软件1.2 PKPM系列结构设计软件介绍2PKPMCAD的应用2.1 PMCAD的基本功能2.2 PMCAD的结构建模2.3 画结构平面图2.4 形成PK文件2.5 多、高层建筑结构三维分析软件TAT-8简介2.6 图形编辑、打印及转换2.7 JLQ剪力墙结构设计软件简介2.8 JCCAD基础设计软件2.9 LTCAD楼梯设计软件3 PKPM软件实训3.1 结构基本构件辅助设计软件GJ3.2 楼梯计算机辅助设计软件LTCAD3.3 钢结构计算和绘图软件STS3.4 软件的综合实训（1） PMCAD：结构平面计算机辅助设计软件（2） PK：钢筋砼框架、框排架、连续梁结构计算与施工图绘制软件（6）JCCAD：基础CAD设计软件PKPM结构设计软件介绍1 概述1.1 PKPM系列设计软件PKPM系列设计软件有结构类、建筑类、建造类、园林类、日照类、设备类、节能类、概预算类、施工类、检测类等。
