钛纳米工艺介绍

纳米二氧化钛制备方法及其优缺点嘿，朋友们！今天咱来聊聊纳米二氧化钛的制备方法及其优缺点。

这纳米二氧化钛啊，可真是个神奇的玩意儿！先说说制备方法吧。

有一种常见的方法叫溶胶-凝胶法，就好像是在变魔术一样，把各种材料混合在一起，经过一系列反应，嘿，就变出纳米二氧化钛啦！还有水热法，就像是给材料们洗了个热水澡，然后它们就变成纳米二氧化钛啦，是不是很有意思？另外还有气相沉积法，听着就很高端大气上档次吧，就像是在空中搭建起纳米二氧化钛的小房子。

每种方法都有它的特点呢！溶胶-凝胶法操作相对简单，就像做一道家常菜，大家都能试试。

水热法呢，能得到比较纯净的产物，就像是精心挑选出来的宝贝。

气相沉积法呢，能制备出高质量的纳米二氧化钛，那可真是精益求精啊！那纳米二氧化钛有啥优点呢？哎呀呀，那可多了去了。

它的光催化性能特别好，就像是一个超级清洁工，能把好多污染物都给清理掉。

而且它还很稳定，就像一个坚强的战士，不容易被打败。

它的抗菌性能也不错哦，能把那些坏细菌都赶跑，守护我们的健康。

但是，它也不是完美无缺的啦！比如说它的成本有时候会有点高，这就像是买一件特别贵的衣服，让人有点心疼钱包呢。

还有啊，在制备过程中如果不注意，可能会出现一些团聚的现象，这就好像是一群人挤在一起，不太好分开啦。

不过，咱可不能因为这些小缺点就忽视了它的大优点呀！纳米二氧化钛在环保、医疗、化工等好多领域都有着重要的应用呢。

想象一下，如果没有纳米二氧化钛，我们的生活得失去多少便利呀！所以说呀，我们要正确看待纳米二氧化钛，既要看到它的优点，好好利用它，也要注意它的缺点，想办法去克服。

让我们一起和纳米二氧化钛做好朋友，让它为我们的生活带来更多的美好吧！这就是我对纳米二氧化钛的看法，你们觉得呢？。

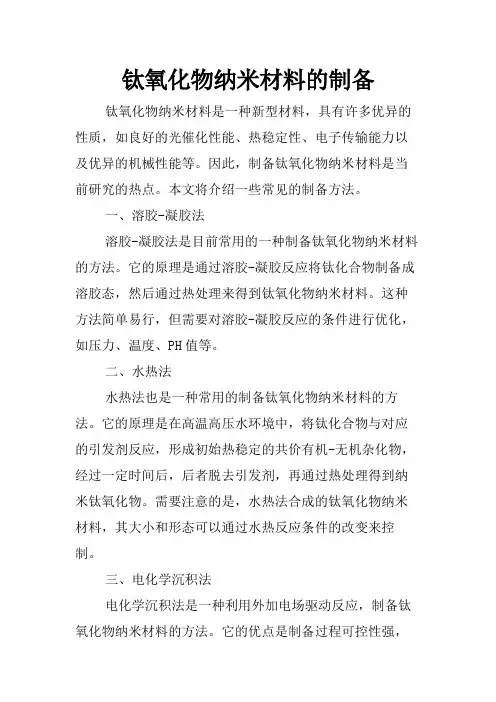

钛氧化物纳米材料的制备钛氧化物纳米材料是一种新型材料，具有许多优异的性质，如良好的光催化性能、热稳定性、电子传输能力以及优异的机械性能等。

因此，制备钛氧化物纳米材料是当前研究的热点。

本文将介绍一些常见的制备方法。

一、溶胶-凝胶法溶胶-凝胶法是目前常用的一种制备钛氧化物纳米材料的方法。

它的原理是通过溶胶-凝胶反应将钛化合物制备成溶胶态，然后通过热处理来得到钛氧化物纳米材料。

这种方法简单易行，但需要对溶胶-凝胶反应的条件进行优化，如压力、温度、PH值等。

二、水热法水热法也是一种常用的制备钛氧化物纳米材料的方法。

它的原理是在高温高压水环境中，将钛化合物与对应的引发剂反应，形成初始热稳定的共价有机-无机杂化物，经过一定时间后，后者脱去引发剂，再通过热处理得到纳米钛氧化物。

需要注意的是，水热法合成的钛氧化物纳米材料，其大小和形态可以通过水热反应条件的改变来控制。

三、电化学沉积法电化学沉积法是一种利用外加电场驱动反应，制备钛氧化物纳米材料的方法。

它的优点是制备过程可控性强，钛氧化物的晶体形貌、分布均匀性等可以通过控制反应条件实现。

但是，与其他方法相比，电化学沉积法需要严格控制电位和电流密度等外部参数。

四、溶液-凝胶法溶液-凝胶法实质上也是一种制备钛氧化物纳米材料的方法。

其制备的主要步骤是先将钛酸异丙酯和氯化合物分别分散在甲苯和四氢呋喃中，然后在适宜的温度下进行复合，最后用热处理得到纳米钛氧化物。

这种方法制备出的钛氧化物纳米材料，粒径小、分布均匀，且具有优异的光催化性能。

总而言之，钛氧化物纳米材料因其独特的性质，在诸多领域中应用广泛，例如太阳能电池、光催化等。

各种制备方法有其特点，应根据具体需求选择合适的方法来制备。

4.钛纳米含氟聚芳醚酮基体共聚物(T52-4)
F
[O
O
O - ( Al2O2)
O
C
][ O
m
O
C
HHH —C—C—Ti—O—
CH3
] H H H - ( Al2O2)
—O—Ti—C—C
H OHH
C
n
H HO H
CH3
钛纳米含氟聚芳醚酮基体共聚物结构式
特性：聚合物本身具有醚酮基和羟基，因此可用环氧树脂改性做基体成膜物，用氨基树脂做固化剂(如 甲醚化 N303 或 A717、 A747)，制备热固性防腐涂料。
5.0
8 正丁醇
6.0
9 异佛尔酮
3.0
10
合计
103.0
国内
wt,g
数量 日期
1000 g 2013-12-17
工艺要点
1.将 1~9 号材料称量后分散研磨， 要求细度达到 15µm，过滤包装。
2.固化剂选用 T-33。配方：
T-33
64% 160g
DMC
16% 40g
正丁醇 20% 50g
合计
100% 250g
3.技术指标
钛纳米高分子合金聚合物：金属钛含量≥20±0.5%，纳米钛粒径：D50 = 50~80 nm，聚合度：n = 3~20； T52-1 环氧当量:37~38(g/eq)；T52-2 羟基含量；其它两种聚合物以添加的环氧树脂环氧当量计算即可。
2
表 3-1 钛纳米高分子合金聚合物内控技术指标
上石油平台等钢结构和海水以下(户内)部位构筑物的特种工况环境的腐蚀与防护。建议做底漆和中层漆
配套设计使用。海底使用设计，底、中、面漆配套，预期寿命≥40 年。

钛及钛合金表面纳米化之阳极氧化作者：罗锦洁来源：《科技创新与应用》2015年第26期摘要：综述了钛及钛合金的性质、现阶段的发展状况、应用领域，为了冲破其使用的局限性，可对钛及钛合金进行表面纳米化，对其表面改性的方法多种多样，而阳极氧化最为实用，并对阳极氧化的原理机制进行了阐述，同时对钛及钛合金发展的未来进行了展望。

关键词：钛及钛合金的性质；发展状况；应用领域除氧、硅、铝、铁、钙、钠、钾、镁之外，钛在地球蕴藏量占到第九位，其储藏量约为0.44%～0.57%，属于蕴藏量较多的元素[1]。

钛在纯净状态下其颜色呈银白色，同时具有金属光泽，熔点极高，是一种较为难溶的金属。

钛有两种同素异构体分别是α-Ti和β-Ti，α-Ti为密排六方结构，只有在882℃以下才能保持稳定，当超过882℃，α-Ti将转变为β-Ti，β-Ti为体心立方结构，它能在882℃～1678℃间保持稳定。

钛从发现以来，一直受到人们的广泛关注，科学家对它的研究探索从未止步，现在我们对钛的性质有了较为深入的了解，钛和钛合金有许多优点，比如密度高、比强度高、耐蚀耐高温、机械力学性能好、质量轻等，它们凭借这些优异的性能发展迅猛，在各行各业中都得到了广泛应用，例如化工、航空航天、医用材料、电子行业等各个领域，相比于其它金属，钛还具有优异的生物相容性，与人体股骨头的弹性模量极为接近，因此将钛用于制备生物材料对人类某些疾病的治疗有着极大帮助[2]。

钛和钛合金虽然具有其他金属无法比拟的优点，但是随着社会的进步及科学的发展，它们自身所具备的性能已经无法满足人类生产生活需要，如何对其改性来冲破其使用的局限性成为一个亟待解决的问题，与传统材料相比，纳米材料具有更加优越的性能，由此人们想到在钛及钛合金上应用纳米技术，使它的应用更加广泛。

现如今直接制备纳米体材料的成本高、产出小，对设备、材料的标准要求苛刻，而表面纳米化技术相对来说对设备等硬件条件要求低，成本小，操作技术简单、成熟，在一定程度上可以满足生产所需，所以直接对钛和钛合金进行表面纳米化，来提高或改善其性能，提升其应用价值。

钛纳米吸能材料钛纳米吸能材料是一种具有吸能能力的材料，广泛应用于各个领域。

本文将从材料的特点、应用领域以及未来发展方向等方面对钛纳米吸能材料进行探讨。

钛纳米吸能材料具有优异的吸能能力。

它的吸能性能主要源于其特殊的纳米结构和化学成分。

钛纳米材料通常由纳米级的钛粉末制成，具有极高的比表面积和丰富的表面能，使其能够迅速吸收和分散外界的冲击能量。

此外，钛纳米材料还具有较高的韧性和可塑性，能够有效地吸收和分散冲击力，起到保护和缓冲的作用。

钛纳米吸能材料在许多领域都有广泛的应用。

首先是安全防护领域，如防弹衣、防弹头盔等。

由于钛纳米材料具有优异的吸能能力和轻量化特性，能够有效地阻挡和吸收外界的冲击能量，提高人身安全性能。

其次，钛纳米吸能材料在交通运输领域也有广泛的应用，如汽车、火车和飞机等。

在交通事故中，钛纳米材料能够吸收和分散碰撞能量，降低事故对车辆和乘员的伤害。

此外，钛纳米吸能材料还可以用于建筑物和桥梁等结构材料，提高其抗震性能。

未来，钛纳米吸能材料的发展方向主要包括以下几个方面。

首先是提高吸能能力和耐久性。

目前钛纳米吸能材料在吸能能力和耐久性方面还存在一定的局限性，需要进一步改进和优化。

其次是拓宽应用领域。

除了上述提到的安全防护和交通运输领域，钛纳米吸能材料还可以应用于航天航空、体育器材等领域，提高产品的安全性和性能。

此外，还可以将钛纳米吸能材料与其他材料相结合，形成复合材料，进一步提高其吸能能力和应用范围。

钛纳米吸能材料是一种具有吸能能力的材料，在安全防护和交通运输等领域有广泛的应用。

随着科技的进步和需求的增长，钛纳米吸能材料将不断发展和完善，为人们的生活和工作带来更多的便利和安全保障。

相信在不久的将来，钛纳米吸能材料将在各个领域展现出更大的潜力和应用价值。

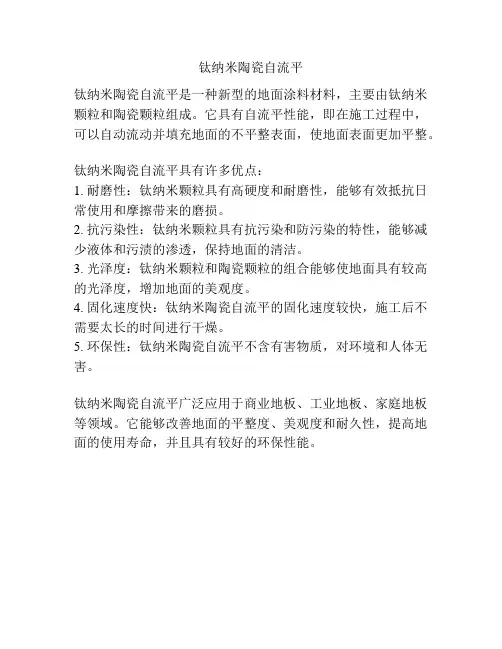

钛纳米陶瓷自流平
钛纳米陶瓷自流平是一种新型的地面涂料材料，主要由钛纳米颗粒和陶瓷颗粒组成。

它具有自流平性能，即在施工过程中，可以自动流动并填充地面的不平整表面，使地面表面更加平整。

钛纳米陶瓷自流平具有许多优点：
1. 耐磨性：钛纳米颗粒具有高硬度和耐磨性，能够有效抵抗日常使用和摩擦带来的磨损。

2. 抗污染性：钛纳米颗粒具有抗污染和防污染的特性，能够减少液体和污渍的渗透，保持地面的清洁。

3. 光泽度：钛纳米颗粒和陶瓷颗粒的组合能够使地面具有较高的光泽度，增加地面的美观度。

4. 固化速度快：钛纳米陶瓷自流平的固化速度较快，施工后不需要太长的时间进行干燥。

5. 环保性：钛纳米陶瓷自流平不含有害物质，对环境和人体无害。

钛纳米陶瓷自流平广泛应用于商业地板、工业地板、家庭地板等领域。

它能够改善地面的平整度、美观度和耐久性，提高地面的使用寿命，并且具有较好的环保性能。

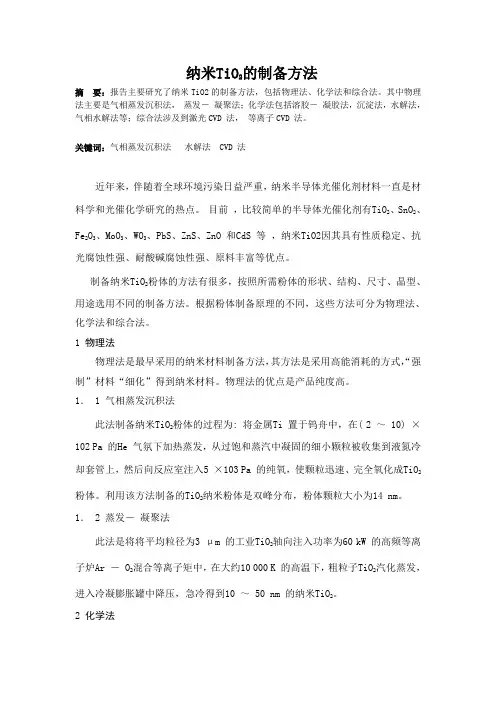

纳米TiO2的制备方法摘要：报告主要研究了纳米TiO2的制备方法，包括物理法、化学法和综合法。

其中物理法主要是气相蒸发沉积法，蒸发－凝聚法；化学法包括溶胶－凝胶法，沉淀法，水解法，气相水解法等；综合法涉及到激光CVD 法，等离子CVD 法。

关键词：气相蒸发沉积法水解法 CVD 法近年来，伴随着全球环境污染日益严重，纳米半导体光催化剂材料一直是材料学和光催化学研究的热点。

目前，比较简单的半导体光催化剂有TiO2、SnO2、Fe2O3、MoO3、WO3、PbS、ZnS、ZnO 和CdS 等，纳米TiO2因其具有性质稳定、抗光腐蚀性强、耐酸碱腐蚀性强、原料丰富等优点。

制备纳米TiO2粉体的方法有很多，按照所需粉体的形状、结构、尺寸、晶型、用途选用不同的制备方法。

根据粉体制备原理的不同，这些方法可分为物理法、化学法和综合法。

1 物理法物理法是最早采用的纳米材料制备方法，其方法是采用高能消耗的方式，“强制”材料“细化”得到纳米材料。

物理法的优点是产品纯度高。

1． 1 气相蒸发沉积法此法制备纳米TiO2粉体的过程为: 将金属Ti 置于钨舟中，在( 2 ～ 10) ×102 Pa 的He 气氛下加热蒸发，从过饱和蒸汽中凝固的细小颗粒被收集到液氮冷却套管上，然后向反应室注入5 ×103 Pa 的纯氧，使颗粒迅速、完全氧化成TiO2粉体。

利用该方法制备的TiO2纳米粉体是双峰分布，粉体颗粒大小为14 nm。

1． 2 蒸发－凝聚法此法是将将平均粒径为3 μm 的工业TiO2轴向注入功率为60 kW 的高频等离子炉Ar － O2混合等离子矩中，在大约10 000 K 的高温下，粗粒子TiO2汽化蒸发，进入冷凝膨胀罐中降压，急冷得到10 ～ 50 nm 的纳米TiO2。

2 化学法化学法可以根据反应物的物态，将其划分为液相化学反应法、气相化学反应法和固相反应法。

此类方法制造的纳米粉体产量大，粒子直径可控，也可得到纳米管和纳米晶须，同时，该法能方便地对粒子表面进行碳、硅和有机物包覆或修饰处理，使粒子尺寸细小且均匀，性能更加稳定。

钛合金+纳米注塑工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!钛合金是一种重要的结构金属材料，因其具有高强度、低密度、优良的耐腐蚀性和耐高温性能等特点，在航空、航天、医疗等领域得到广泛应用。

碳化钛纳米管生产工艺一、碳化钛纳米管的生产工艺流程碳化钛纳米管的生产工艺主要包括原料的选择、纳米管的合成和后续处理三个环节。

1. 原料的选择碳化钛纳米管的主要原料包括钛粉和碳源，其中碳源可以选择石墨粉、碳黑、碳纤维等。

在原料选择的过程中，需要考虑到原料的纯度、颗粒度和反应活性。

2. 纳米管的合成碳化钛纳米管的合成通常采用化学气相沉积法（CVD）、化学气相沉淀法（CVD）、溶胶-凝胶法等方法。

其中，CVD法是目前应用最广泛的合成方法之一。

该方法通过将原料气体通入反应室，在催化剂的作用下，原料气体在高温条件下发生反应生成纳米管。

3. 后续处理合成的纳米管通常需要进行后续处理，包括清洗、分离和干燥等环节。

在后续处理的过程中，需要注意控制处理条件以保证纳米管的质量和性能。

二、碳化钛纳米管生产工艺的关键技术1. 原料的预处理碳化钛纳米管的合成过程中，原料的纯度和颗粒度对最终产物的性能有较大影响。

因此，在生产前需要对原料进行预处理，包括钛粉的粉碎和筛分、碳源的提纯和研磨等工艺。

2. 反应条件的控制在纳米管的合成过程中，反应条件的控制至关重要。

包括反应温度、反应压力、气体流量、催化剂种类和加工时间等参数的选择和控制，对最终产物的形貌和性能有重要影响。

3. 催化剂的选择纳米管的合成过程中，催化剂的选择对于纳米管的形貌和结构有较大影响。

常用的催化剂包括铁、镍、钴等金属，也有特定的有机化合物催化剂被应用于纳米管的合成。

4. 后续处理的技术合成的纳米管需要进行后续处理，包括清洗、分离和干燥等工艺。

在后续处理的过程中，需要注意控制处理条件以避免产生副产物或者对纳米管的结构造成损害。

三、碳化钛纳米管生产工艺存在的难点与挑战碳化钛纳米管的生产工艺存在一些难点与挑战，主要包括以下几个方面：1. 原料的提纯碳化钛纳米管的合成原料通常需要经过提纯处理，以保证产物的纯度和性能。

原料的提纯工艺相对较为复杂，需要考虑到原料的化学性质和物理性质，同时还要兼顾生产成本和工艺的可行性。

制备纳米氧化钛的方法
制备纳米氧化钛的方法主要有以下三种：
1. 四氯化钛水解法：以四氯化钛为原料，将其稀释成一定浓度后，加入向氢氧化钠溶液或者按水中和水解，所制备前驱物经过洗涤、干燥、煅烧处理后得到锐钛矿或者金红石相纳米氧化钛粉体。

2. 溶胶-凝胶法：先将醇盐溶解于有机溶剂中，通过加入蒸馏水，使醇盐水
解形成溶胶，溶胶凝化处理后得到凝胶，再经干燥和煅烧，即得到超细粉体。

目前认为有4个主要参数对溶胶-凝胶化过程有重要影响，即溶液pH值、
溶液浓度、反应温度和反应时间。

该工艺粒径小、粒度分布窄，品纯度高，缺点是原料成本高，干燥煅烧时纳米颗粒间容易团聚。

3. 水热合成法：是制备氧化物钠米晶的重要方法，是指在密闭体系中，以水为溶剂，在一定温度、水的自生压力下，原始混合物进行反应，通常是在不锈钢反应斧内内进行。

以上方法仅供参考，建议查阅专业化学书籍或咨询专业人士获取更多信息。

钛纳米聚合物防腐涂层制备及应用
钛纳米聚合物防腐涂层制备及应用是一种新型的涂层技术，主要通过钛纳米颗粒和聚合物材料的复合制备而成。

该涂层具有优异的防腐性能和较长的使用寿命，可广泛应用于建筑、船舶、桥梁、油气储存设备等领域。

钛纳米聚合物防腐涂层的制备可以通过溶液法、喷涂法、浸渍法等多种方法实现。

首先，将钛纳米颗粒与聚合物材料进行混合，然后通过适当的工艺处理，使复合材料均匀分散，并形成一层均匀的涂层。

钛纳米聚合物防腐涂层的应用具有以下几个优势：
1. 高效防腐能力：钛纳米颗粒具有优异的氧化性能和抗腐蚀性能，可以有效防止金属表面的腐蚀作用，延长金属材料的使用寿命。

2. 低能耗环保：与传统的防腐涂层相比，钛纳米聚合物防腐涂层的制备过程中不需要高温、高压等条件，可以降低能耗，并减少对环境的污染。

3. 增加材料稳定性：钛纳米颗粒能够加强聚合物材料的力学性能和化学稳定性，提高涂层的抗刮擦、抗老化等性能。

4. 减少维护成本：由于钛纳米聚合物涂层具有较长的使用寿命和优异的防腐能力，可以减少设备的维护和修理成本，降低企业的运营成本。

总之，钛纳米聚合物防腐涂层是一种具有广泛应用前景的新型涂层技术，不仅可以提高金属材料的防腐性能，还可以减少能耗和维护成本，对促进工业发展和保护环境都具有重要意义。

1.纳米TiO 2粉体制备方法物理法 气相冷凝法:预先处理为气相的样品在液氮的气氛下冷凝成核制得纳米TiO2 粉体,但该法不适于制备沸点较高的半导体氧化物高能球磨法:工艺简单,但制得的粉体形状不规则,颗粒尺寸分布宽,均匀性差化学法 固相法:依靠固体颗粒之间的混合来促进反应,不适合制备微粒液相法:就是将钛的氯化物或醇盐先水解生成氢氧化钛(或羟基氧钛) ,再经煅烧得到TiO2. 研究最广泛。

以四氯化钛为原料,其反应为TiCl4 + 4H2O → Ti (OH) 4 + 4HCl ,Ti (OH) 4 → TiO2 + 2H2O.以醇盐为原料,其反应为Ti (OR) 4 + 4 H2O → Ti (OH) 4 + 4 ROH ,Ti (OH) 4 −−−→煅烧TiO2 + 2 H2O.主要包括硫酸法、水解法、溶胶-凝胶(Sol2gel) 法、超声雾化、热解法等。

溶胶- 凝胶法就是将钛醇盐制备成二氧化钛溶胶. 为了得到多孔催化剂,通常采用煅烧等方法将凝胶进行干燥,去除溶剂,制得干凝胶. Dagan 等[25 ]采用超临界干燥法所制得的TiO2气凝胶孔隙率为85 % ,比表面积高达600 m2·g - 1 ,晶粒尺寸为5. 0 nm ;对水杨酸的光催化氧化表明该催化剂具有比Degussa P - 25 TiO2粉末更高的催化活性.气相法:其核心技术是反应气体如何成核的问题. 通过四氯化钛与氧气反应或在氢氧焰中气相水解获得纳米级TiO2 ,目前德国Degussa 公司P-25 粉末光催化剂是通过该法生产的常用的化学制备方法有溶胶-凝胶法、沉淀法、水解法、喷雾热解法、水热法和氧化- 还原法等。

10. 纳米TiO2薄膜制备方法：除了与粉体制备相同的制备方法如溶胶-凝胶法、热解法外,还有液相沉积法、化学气相沉积法、磁控溅射法等。

溶胶-凝胶法(Sol-Gel)：制备的薄膜纯度高,且制备工艺简单,易批量生产;水热合成法：通过水解钛的醇盐或氯化物前驱体得到无定形沉淀，然后在酸性或碱性溶液中胶溶得到溶胶物质，将溶胶在高压釜中进行水热Ostwald熟化。

纳米二氧化钛的制备技术一、固相法固相法是通过固相到固相的变化来制备纳米TiO2粉体,基础的固相法是钛或钛的氧化物按一定的比例充分混合,研磨后进行煅烧,通过发生固相反应直接制得纳米TiO2粉体,或者是再次粉碎得到纳米TiO2粉体。

固相法包括热分解法,固相反应法,火花放电法,高能球磨法等。

固相法虽然经济，工艺过程和设备简单,但是其耗能大而不够纯,且粒度分布和粒子外貌上不能令人满意,所以主要用于对粉体的纯度和粒度要求不高的情况。

如:高能球磨法是靠压碎、击碎等作用,机械粉碎成粉末,可得到粒径为15~50 nm的纳米TiO2粉体。

该法工艺简单,成本低廉,但颗粒易受污染,得到的TiO2产品纯度不高,粒度分布和晶型不理想。

二、气相法气相法指直接利用气体或者通过各种手段将物质变为气体，使之在气体状态下发生物理或化学反应,最后在冷却过程中凝聚长大形成纳米TiO2的方法。

气相法包括溅射法、化学气相反应法、化学气相凝聚法、气体蒸发法等,其中应用较多的是化学气相反应法。

化学气相反应法是利用挥发性的钛化合物的蒸发,通过化学反应生成所需化合物在保护气体环境下快速冷凝,从而制备纳米TiO2。

该法制备的纳米TiO2颗粒均匀,纯度高,粒度小,分散性好,化学反应活性高,工艺可控和连续。

三、液相法1、水解法水解法是在一定的条件下使前驱物分子在水溶液体系进行充分水解,以制备纳米TiO2粉体的方法。

其基本步骤包括:水解、中和、洗涤、烘干和焙烧。

纳米TiO2水解法常使用的前驱物一般是四氯化钛或钛醇盐。

均相水解法,以钛醇盐为钛源制备纳米TiO2微粒。

均相水解法是利用在脂肪酸和醇反应所生成的均相反应体系中的水与钛盐进行水解反应,保证水解反应的均匀性,改善了直接水解法因沉淀剂局部浓度过高引起的不均匀现象。

通过调节酯化反应和水解反应条件使得粒子的成核速率大于生长速率,反应体系处于过饱和状态,使生成的TiO2的粒径控制在纳米尺度,从而获得粒径分布均匀和纯度高的纳米TiO2粒子。

碳化钛纳米管生产工艺一、碳化钛纳米管的制备原理碳化钛纳米管的制备主要通过两种方法，一种是碳热还原法，另一种是碳纳米管模板法。

碳热还原法是将钛白粉与碳源在高温高压环境下反应制备而成，而碳纳米管模板法则是利用碳纳米管作为模板，将钛白粉和碳源填充在碳纳米管中，在高温条件下反应生成碳化钛纳米管。

本文主要介绍碳热还原法的制备工艺。

碳热还原法制备碳化钛纳米管的原理是，在高温高压条件下，钛白粉与碳源反应生成碳化钛，然后通过酸洗和超声分散处理得到碳化钛纳米管。

常用的碳源为石墨粉、碳黑等。

制备过程中需要控制反应温度和时间，以及反应压力等参数，同时要进行碳化钛纳米管的后处理工艺以获得高质量的碳化钛纳米管。

二、碳化钛纳米管的生产工艺1. 原料准备碳化钛纳米管的生产需要钛白粉、碳源、酸洗液等原料。

钛白粉和碳源的选择直接影响了纳米管的质量和性能，通常选择颗粒细小、纯度高的钛白粉和碳源进行制备。

同时，酸洗液是用于去除制备过程中产生的氧化物等杂质，确保纳米管的纯度。

2. 反应体系构建碳化钛纳米管的制备通常是在高温高压条件下进行，需要构建一个高压封闭的反应体系。

首先，将钛白粉和碳源按一定的比例混合均匀，并装入高压反应釜中。

然后，将反应釜密封，并充入惰性气体，以确保反应过程中的气氛纯净。

3. 高温高压反应反应体系构建完成后，将反应釜放入高温高压炉中进行反应。

反应温度、反应时间和反应压力是影响纳米管质量的关键参数。

一般来说，反应温度在1200°C以上，反应压力在10-20MPa，反应时间在数小时到数十小时不等。

通过控制这些参数，可以获得不同质量和形貌的纳米管产品。

4. 酸洗和分散处理经过高温高压反应后，得到的产物是碳化钛的块状团簇和碳化钛纳米管。

需要将产物进行酸洗和超声分散处理，去除氧化物等杂质，并分散得到碳化钛纳米管。

酸洗方法通常采用浓硫酸或氢氟酸进行，超声分散处理则是利用超声波将块状团簇分散成单个纳米管。

5. 碳化钛纳米管的后处理最后，得到的碳化钛纳米管可以进行一些后处理工艺，如热处理、表面修饰等，以增强其性能。

用纳米技术提高钛合金表面的强度和耐腐蚀性能纳米技术是一种新兴的科技领域，近年来发展迅速，应用范围逐渐扩大。

钛合金是一种重要的金属材料，具有强度高、密度小、耐腐蚀等优良特性，在航空、航天、医疗等领域得到广泛应用。

然而，钛合金也存在一些弱点，例如表面硬度不高、易受腐蚀等问题。

因此，如何提高钛合金表面的强度和耐腐蚀性能，成为一个亟待解决的问题。

本文将介绍利用纳米技术提高钛合金表面强度和耐腐蚀性能的方法和原理。

1. 纳米技术的基本概念纳米技术是一种将物质制造到纳米尺度（1纳米等于一万分之一毫米）的技术。

在纳米尺度下，物质的性质可能与宏观尺度下有所不同，出现新的特性。

纳米技术应用广泛，包括医学、电子、材料等领域。

其应用领域之一就是金属材料的表面改性，如提高材料的强度、硬度和耐腐蚀性能。

2. 钛合金表面改性技术钛合金表面改性技术是一种利用外部手段对钛合金表面进行改性的方法。

目前广泛应用的方法包括表面喷涂、氮气渗透、电化学沉积等。

这些方法虽然可以提高钛合金的硬度和耐腐蚀性能，但是存在成本高、操作复杂等问题。

3. 纳米硬度和纳米摩擦学纳米硬度和纳米摩擦学是纳米技术对材料表面改性的重要手段。

纳米硬度是指材料表面在受到纳米尺度力的作用下抵抗划痕和变形的能力。

而纳米摩擦学则是研究材料表面在受到纳米尺度摩擦力的作用下表现出的性质。

这两者都是纳米技术研究中的重要内容。

4. 纳米硬度和纳米摩擦学在钛合金表面改性中的应用当前，研究者们在钛合金表面改性中广泛应用纳米硬度和纳米摩擦学技术。

通过利用纳米技术改变表面结构和成分，从而达到提高钛合金表面强度和耐腐蚀性能的目的。

例如，一些研究者利用纳米级碳化物或氮化物对钛合金进行改性，达到在不影响原材料特性的情况下，明显提高其硬度的效果。

5. 纳米纹理技术纳米纹理技术是一种通过改变钛合金表面的纹理结构来实现表面改性的方法。

通过控制纳米结构中的孔隙度和几何形态等参数，可以明显提高钛合金表面的疲劳寿命、耐腐蚀性能等特点。

纳米钛白粉生产工艺流程1. 原料准备纳米钛白粉的主要原料是钛铁矿石，其他辅助原料包括硫酸、盐酸、氢氧化钠等。

首先需要对原料进行筛分、破碎、干燥等预处理，以确保原料的质量和适应生产要求。

2. 原料处理将经过预处理的原料与一定比例的酸溶液混合，通常使用硫酸作为溶解剂。

通过搅拌和加热，使得原料中的钛元素溶解到溶液中，形成钛酸溶液。

3. 钛酸溶液沉淀将钛酸溶液缓慢地加入稀盐酸溶液中，通过化学反应产生沉淀。

沉淀过程中需要控制温度、搅拌速度等参数，以获得均匀细小的沉淀颗粒。

4. 沉淀洗涤将沉淀颗粒与水进行混合，通过搅拌和沉淀，使得杂质等不溶性物质被洗涤去除。

洗涤过程需要多次重复，直到洗涤液中的杂质浓度降低到一定的标准。

5. 沉淀分离通过离心或过滤等方式，将洗涤后的沉淀颗粒与洗涤液分离。

通常使用离心机进行分离，离心速度和时间需要根据颗粒的大小和密度进行调整，以获得高纯度的沉淀颗粒。

6. 沉淀干燥将分离后的沉淀颗粒进行干燥处理，通常使用烘箱或喷雾干燥器。

干燥过程需要控制温度和湿度，以避免颗粒结团或过度干燥。

7. 粉碎和筛分将干燥后的沉淀颗粒进行粉碎和筛分，以获得所需的纳米级颗粒。

通常使用球磨机等设备进行粉碎，然后通过筛网进行筛分，以控制颗粒的大小和分布。

8. 表面处理对粉碎和筛分后的纳米钛白粉进行表面处理，以改善其分散性和稳定性。

常见的表面处理方法包括硅酸包覆、有机硅涂层等。

9. 包装和质检将经过表面处理的纳米钛白粉进行包装，通常使用密封包装，以避免湿气和其他污染物的侵入。

同时进行质量检验，包括颗粒大小、分布、含量等指标的测试。

10. 成品存储将包装好的纳米钛白粉存放在干燥、通风、避光的仓库中，以确保其质量和稳定性。

同时进行标识和记录，以便追溯和管理。

以上是纳米钛白粉的生产工艺流程，每个步骤都需要严格控制参数和操作，以获得高质量的纳米钛白粉产品。

在实际生产中，还需要考虑设备的选择和调整、原料的质量控制、废水和废气处理等环境保护和安全问题。
