第一章绪论第一节电力系统继电保护的作用一、电力系统的故障和不正常运行状态1.电力系统的故障：三相短路f (3)、两相短路f (2)、单相短路接地f (1)、两相短路接地f (1,1)、断线、变压器绕组匝间短路、复合故障等。
2. 不正常运行状态：小接地电流系统的单相接地、过负荷、变压器过热、系统振荡、电压升高、频率降低等。
二、发生故障可能引起的后果是：1、故障点通过很大的短路电流和所燃起的电弧，使故障设备烧坏；2、系统中设备，在通过短路电流时所产生的热和电动力使设备缩短使用寿命；3、因电压降低，破坏用户工作的稳定性或影响产品质量；破坏系统并列运行的稳定性，产生振荡，甚至使整个系统瓦解。
事故：指系统的全部或部分的正常运行遭到破坏，以致造成对用户的停止送电、少送电、电能质量变坏到不能容许的程度，甚至毁坏设备等等。
三、电保护装置及其任务1．继电保护装置：就是指反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。
2．它的基本任务是：（1）发生故障时，自动、迅速、有选择地将故障元件（设备）从电力系统中切除，使非故障部分继续运行。
（2）对不正常运行状态，为保证选择性，一般要求保护经过一定的延时，并根据运行维护条件（如有无经常值班人员），而动作于发出信号（减负荷或跳闸），且能与自动重合闸相配合。
第二节继电保护的基本原理和保护装置的组成一、继电保护的基本原理继电保护的原理是利用被保护线路或设备故障前后某些突变的物理量为信息量，当突变量达到一定值时，起动逻辑控制环节，发出相应的跳闸脉冲或信号。
1、利用基本电气参数的区别发生短路后，利用电流、电压、线路测量阻抗等的变化，可以构成如下保护。
（1）过电流保护：反映电流的增大而动作，如图1-1所示，（2）低电压保护：反应于电压的降低而动作。
（3）距离保护（或低阻抗保护）：反应于短路点到保护安装地之间的距离（或测量阻抗的减小）而动作。
2、利用内部故障和外部故障时被保护元件两侧电流相位（或功率方向）的差别。
实验十二 测量电源的电动势和内阻1．实验原理闭合电路的欧姆定律。
2．实验器材电池、电压表、电流表、滑动变阻器、开关、导线、坐标纸和刻度尺。
3．实验步骤(1)电流表用0.6 A 的量程，电压表用3 V 的量程，按图1连接好电路。
图1(2)把滑动变阻器的滑片移到使阻值最大的一端。
(3)闭合开关，调节滑动变阻器，使电流表有明显示数并记录一组数据(I 1，U 1)。
用同样的方法再测量几组I 、U 值，填入表格中。
(4)断开开关，拆除电路，整理好器材。
1．用实验数据求E 、r 的处理方法(1)列方程求解：由U ＝E －Ir 得⎩⎨⎧U 1＝E －I 1rU 2＝E －I 2r ，解得E 、r 。
(2)用作图法处理数据，如图2所示。
图2①图线与纵轴交点为E 。
②图线与横轴交点为I 短＝Er 。
③图线的斜率表示r ＝|ΔUΔI |。
2．注意事项(1)为了使路端电压变化明显，可使用内阻较大的旧电池。
(2)电流不要过大，应小于0.5 A ，读数要快。
(3)要测出不少于6组的(I ，U )数据，变化范围要大些。
(4)若U －I 图线纵轴刻度不从零开始，则图线和横轴的交点不再是短路电流，内阻应根据r ＝|ΔUΔI |确定。
3．误差来源(1)偶然误差：用图像法求E 和r 时作图不准确。
(2)系统误差：电压表分流。
(3)本实验中测量结果是：E 测＜E 真，r 测＜r 真。
命题点一 教材原型实验【真题示例1 (2020·山东卷，14)实验方案对实验测量的精度有直接的影响，某学习小组对“测量电源的电动势和内阻”的实验方案进行了探究。
实验室提供的器材有：干电池一节(电动势约1.5 V ，内阻小于1 Ω)； 电压表V(量程3 V ，内阻约3 kΩ)； 电流表A(量程0.6 A ，内阻约1 Ω)； 滑动变阻器R (最大阻值为20 Ω)； 定值电阻R 1(阻值2 Ω)； 定值电阻R 2(阻值5 Ω)； 开关一个，导线若干。

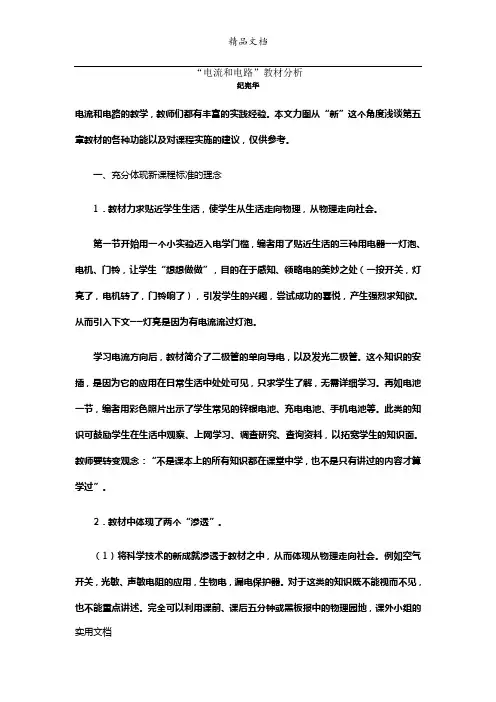

“电流和电路”教材分析纪宪华电流和电路的教学，教师们都有丰富的实践经验。
本文力图从“新”这个角度浅谈第五章教材的各种功能以及对课程实施的建议，仅供参考。
一、充分体现新课程标准的理念1．教材力求贴近学生生活，使学生从生活走向物理，从物理走向社会。
第一节开始用一个小实验迈入电学门槛，编者用了贴近生活的三种用电器──灯泡、电机、门铃，让学生“想想做做”，目的在于感知、领略电的美妙之处（一按开关，灯亮了，电机转了，门铃响了），引发学生的兴趣，尝试成功的喜悦，产生强烈求知欲。
从而引入下文──灯亮是因为有电流流过灯泡。
学习电流方向后，教材简介了二极管的单向导电，以及发光二极管。
这个知识的安插，是因为它的应用在日常生活中处处可见，只求学生了解，无需详细学习。
再如电池一节，编者用彩色照片出示了学生常见的锌银电池、充电电池、手机电池等。
此类的知识可鼓励学生在生活中观察、上网学习、调查研究、查询资料，以拓宽学生的知识面。
教师要转变观念：“不是课本上的所有知识都在课堂中学，也不是只有讲过的内容才算学过”。
2．教材中体现了两个“渗透”。
（1）将科学技术的新成就渗透于教材之中，从而体现从物理走向社会。
例如空气开关，光敏、声敏电阻的应用，生物电，漏电保护器。
对于这类的知识既不能视而不见，也不能重点讲述。
完全可以利用课前、课后五分钟或黑板报中的物理园地，课外小组的实用文档活动，由有专长的学生开办讲座、发表小论文，以发挥他们的特长，还可达到张扬个性的目的。
（2）物理概念的渗透。
新教材第一节短短的六行字中便出现了“电流”“导线导电”“金属中有大量自由电子”等过去需两三节课才能讲清楚的知识。
在电路一节中提到“电能”，这些学生“知其然不知其所以然”的知识，教材也打破常规，采用了渗透的方式让学生逐渐深入了解，教师只要做到“无需言传，只求意会”的教学境界即可。
教材在初二第一学期最后一章安排了“电流和电路”的学习，本身也体现了“教材本身不过分强调学科的逻辑特点”，而注重基于学以致用的兴趣，从有利于学生认识规律和探究出发，设计教材结构。
