大柴道依茨柴油机电控技术培训一

道依茨（DEUTZ）电控单体泵电控发动机一、基本原理（包括系统，ECU，传感器，机械部分）1．1、电控单体泵系统简介道依茨电控单体泵系统是一个新型的全电子控制柴油机燃油喷射系统，它不再采用机械调速器（没有齿杆装置），而是通过控制电控单体泵上的电磁阀实现喷油量和喷油定时的控制。

该电控系统采用的是第二代时间控制方式，与采用位置控制的第一代电子喷射控制相比，具有响应速度快、控制精度高等优点。

并且电子控制单元(ECU)EDC16采用扭矩控制策略，可以灵活地控制发动机输出扭矩，更好地满足整车动力的需求。

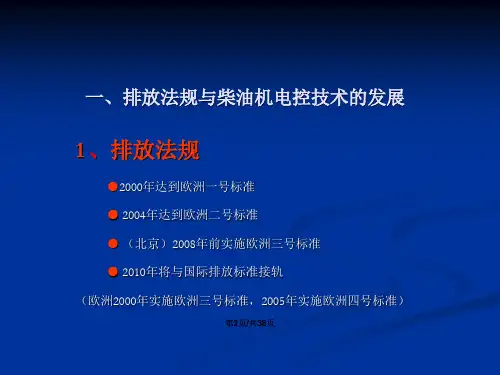

因此，该系统能够满足国家第三阶段（欧3）及后续的排放法规的要求。

1．2、电控单体泵系统组成电控单体泵系统组成如下图所示：电控单体泵系统可大体地划分为两个部分：●燃油系统：低压油路、喷射模块；●电控系统：电控单元（ECU）、传感器，以及线束。

1．2．1燃油系统1．2．1．1 低压油路如下图所示，包括油箱、两级燃油滤清器（其中初燃油滤清器需带手油泵）、输油泵、溢流阀（在发动机缸体上），以及低压管路。

其作用是以一定的压力输送燃油。

1．2．1．2 喷射模块如下图所示，包括电控单体泵、机械喷油器，以及短的高压油管。

其作用是将一定量的燃油在非常精确的时刻以极高的压力喷射到燃烧室中。

道依茨电控单体泵是直接安装在发动机的缸体上，由发动机凸轮轴驱动，因此，整个系统刚度高、单体泵很容易拆装，便于维修更换。

1．2．2 电控系统如下图所示，包括电控系统的核心部件：电控单元（ECU），各种传感器:曲轴转速传感器、凸轮轴转速传感器、进气温度压力传感器、冷却水温度传感器、燃油温度传感器、机油压力传感器（可选）、油门踏板位置传感器、大气压力传感器（安装在ECU内部），以及将它们连接起来的线束。

其作用是ECU根据各传感器提供的信息，如油门踏板位置、发动机转速等，计算发动机输出的扭矩、喷油量、供油开始时刻、供油持续期等，进而通过控制电控单体泵的电磁阀的通断电，实现最终喷射。

BFM1013ECP柴油机的机型代码含义中国国产沙漠车道依茨发动机培训2011-02-18 15:43:54| 分类：默认分类| 标签：|字号大中小订阅一：道依茨发动机的发展过程:道依茨公司的每种产品都是从零顺序号发展起来的,现已发展到10个系列产品.1012/1013这两种产品是在风冷发动机的基础上开发的.1991年10月1日开发,1996年10月1日由自动化生产线生产,原装机是1997年2月在一汽专用车厂装车，.道依茨一汽（大连）产的，编号是6*******，6打头的8位数。

道依茨专用工具中有三块测量表：表的压力单位是Mpa。

0—0。

25．测量进气压力0—1 测量柴油压力0—1。

6 测量机油压力须熟练使用二：道依茨发动机的产品特点：1：道依茨产品的特点（扭距大），易于（冷启动和全负荷运转）、（体积小、重量轻），易于整车（匹配），以及（低消耗）、（低排放）、（低噪音）、（低震动）等。

2：道依茨1013系列发动机燃油供给系统采用的不是（整体式）喷油泵而是采用（与每一个缸相对应的装一个单体高压泵）。

（不同的是不装减压式出油阀，但在单体泵柱塞上方,泵体上有一平衡孔。

作用：同样起到减压式出油阀的两个作用。

一喷油前滴油，二喷油后滴油3；道依茨1013系列发动机的机油泵是（转子式）的，按装在发动机前盖内，由（曲轴）直接驱动。

4：道依茨1013系列发动机的机油泵转子，由三个不均分的键按装在曲轴上，泵油量由机油泵转子的齿宽来控制，四缸机油泵供油量为（50升/分），六缸机为（75升/分），BF6M1013ECP 输油泵供油量为（90升/分）。

四：道依茨一汽（大柴）目前生产的道依茨产品分（两大）平台系列，分别为4。

6缸（1013）系列，分别为4。

6缸（2012）系列BF6M1013—26的名词解释B----增压机型F---高速四冲程机型6---汽缸数M---水冷机型10---产品序号13---活塞行程26---马力五：维修和使用注意事项：1：燃油供给系*道依茨柴油机燃油供给系统因为具有（自动排气）功能，单体泵按装在（缸体腔内）需要大量柴油循环为（柱塞偶件）散热，在结构上取消了（出油阀），将回油逆止阀改为常通的，并能限制（压力和油量）调压阀，所以（低压油路）（高压油路）（回油油路）是相通的，为（组合式油路）。

道依茨高压共轨电控柴油发动机道依茨高压共轨电控柴油发动机1.电控系统组成与工作过程1 燃油粗滤器 5 电控单元ECU 9 喷油器总成13 进气温度压力传感器2 燃油油箱 6 共轨压力传感器10 凸轮轴信号传感器14 冷却液温度传感器3 燃油细滤器7 油轨11 曲轴转速传感器4 高压泵CP1H 8 ECU线束部件12 油门踏板传感器EDC16电控系统工作过程：高压泵（集成低压油泵）将燃油从油箱抽出，经过燃油粗滤器（1）、燃油细滤器（2）到达高压油泵（4），高压油泵将燃油通过高压油管（红色管路）打入共轨（7）通过共轨“蓄积”成为高压，等待ECU命令开启喷油器电磁阀进行喷油。

共轨上有一个压力传感器（6），ECU可以通过它了解当前的轨压，然后采取措施进行调节控制，使之平衡在一个我们设定的压力环境下工作；同共轨压力传感器一样，发动机上所有的传感器都是ECU获取发动机信息的唯一渠道，这些传感器分别是：测量发动机转速的曲轴转速传感器（11）；判断发动机相位的凸轮轴位置传感器（10）；测量发动机环境温度的冷却液温度传感器（14）；进气温度压力传感器（13）和油门踏板传感器（12）。

通过这些传感器，ECU可以清楚地知道发动机的工作状态，可以根据传感器的信息了解发动机工作的温度气压环境参数，并且针对环境的不同做出相应的补偿（冷启动补偿，高原补偿），这些补偿包括提前角，轨压，喷油量的补偿；另外还可以对某些恶劣条件或发动机出现故障时做出必要的保护和限制（如发动机过热保护，发动机烟度限制等）。

传感器的准确与否直接影响发动机的性能。

发动机型号CA4DC2-10E3 CA4DC2-12E3缸径 mm 98行程mm 105缸套形式干缸套气门数/缸 2气缸数 4缸心距mm 110排量L 3.168排放水平国III（GB17691-1999中2005年标准）净功率 kW/r/min 76±5%/320088±5%/3200最大扭矩/转速 N.m/r/min 245/1900~2100 320/1900~2100 额定功率油耗g/kw.h≤245±2%245±2%外特性最低油耗g/kw.h≤215±2%215±2%噪声≤dBA 115 115可靠性耐久性目标B10寿命30万公里2.电子控制单元（ECU）ECU针脚定义针号定义针号定义发动机端 AA01 3缸喷油器“电位高”A31 2缸喷油器“电位低”A02 2缸喷油器“电位高”A32 未使用A03 未使用A33 4缸喷油器“电位低”A04 未使用A34 未使用A05 未使用A35 未使用A06 未使用A36 未使用A07 曲轴速度传感器，屏蔽A37 未使用A08 轨压传感器“地”A38 未使用A09 未使用A39 未使用A10 未使用A40 进气压力温度传感器压力"信号"A11 凸轮轴传感器"信号正" A41 冷却液温度传感器"地"A12 曲轴速度传感器"信号负" A42 未使用A13 进气压力传感器"正" A43 轨压传感器"信号"A14 未使用A44 未使用A15 未使用A45 未使用A16 1缸喷油器“电位高”A46 3缸喷油器“电位低”A17 4缸喷油器“电位高”A47 1缸喷油器“电位低”A18 未使用A48 未使用A19 油量测量单元,电压"高" A49 燃油流量测量单元 LSA20 凸轮轴位置传感器信号，屏蔽A50 凸轮轴位置传感器信号A21 未使用A51 未使用A22 未使用A52 未使用A23 进气压力传感器"地" A53 进气压力温度传感器温度"信号"A24 未使用A54 未使用A25 未使用A55 未使用A26 未使用A56 未使用A27 曲轴速度传感器"信号正" A57 未使用A28 轨压传感器“正”A58 冷却液温度传感器"信号"K42 发动机起动开关K89 未使用K43 未使用K90 未使用K44 未使用K91 未使用K45 油门踏板位置传感器1"正" K92 预热指示灯K46 油门踏板位置传感器2"正" K93 预热继电器K47 未使用K94 故障指示灯3．传感器与针脚定义3.1冷却液温度传感器（NTC）向ECU提供发动机冷却液/燃油温度信号，敏感原件为负温度系数的热敏电阻式（NTC）。
