空调水系统管径选用参考

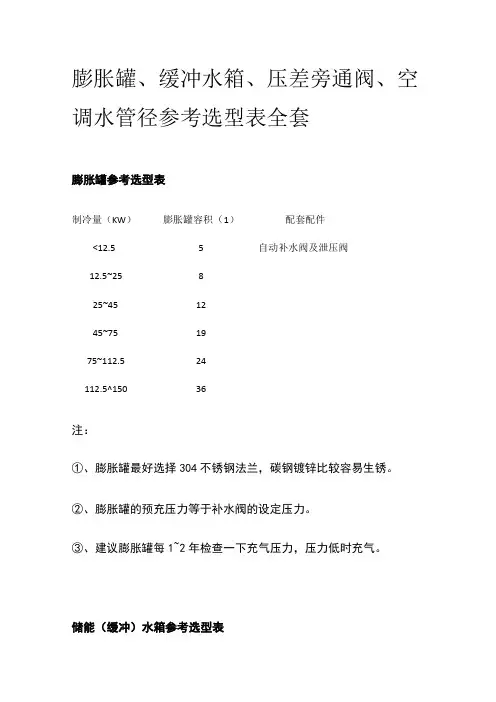

膨胀罐、缓冲水箱、压差旁通阀、空调水管径参考选型表全套膨胀罐参考选型表制冷量（KW）膨胀罐容积（1）配套配件<12.5 5 自动补水阀及泄压阀12.5~25 825~45 1245~75 1975~112.5 24112.5^150 36注：①、膨胀罐最好选择304不锈钢法兰，碳钢镀锌比较容易生锈。

②、膨胀罐的预充压力等于补水阀的设定压力。

③、建议膨胀罐每1~2年检查一下充气压力，压力低时充气。

储能（缓冲）水箱参考选型表制冷量（KW）水箱容量（1）安装要求<20 60 安装在回水端，高进低出，顶部安装20~45 IOO排气阀45~70 20070~130 300注：①、储能水箱容易受水系统总水容量、末端同时使用台数及空调主机配置的情况影响，一般系统的总容水量为6-101/KW制冷量，同时使用台数低的选大值。

②、计算总容水量（6-101∕KWX机组制冷量KW）-当前系统实际水容量二蓄能水箱容量。

压差旁通阀参考选型表制冷量（KW）压差旁通阀口径压差旁通阀选型建议设定值<12.5 DN20 ADP系列全通可空调0.7~15bar视压差旁通阀地暖设定值12.5~25 DN25 0.3~0.7bar25~45 DN32 空调和地暖同一泵时70zv100 DN50注：①、采用压差旁通阀的系统，最远端1个风盘，用电动三通阀，以增加系统总水循环量。

②、采用储能水箱以减少压缩机频繁启停。

③、调试时，关闭所有末端要保证通过主机的流量，负荷要求。

空调水管径选型表流量(m3∕h) 管径参考流速(m∕s)管径(英寸)参考制冷量(KW)管内水容量(kg∕m)1 DN25 0.566 1 6 0.491 1-2 DN32 0.346-0.691 1-1/4 6-12 0.804 2-4 DN40 0.442-0.884 1-1/2 12-24 1.256 5-7 DN50 0.707-0.99 2 25-40 1.963 8-17 DN65 0.577-1.227 2-1/2 46-100 3.317 18-26 DN80 0.995-1.437 3 105-150 5.024常用公式：①流量m3∕h）=0.002826x管内直径平方（mm?）x流遨m/s）;②水流量（m3∕h）=3.6X0.23889X制冷量（KW）/de1taT（进出水差℃）;③5。

1. 管道选择的重要性中央空调冷冻水管是连接冷冻机组和末端设备的重要管道，其选择合适的管径对系统的运行效率和稳定性起着至关重要的作用。

选择冷冻水管的管径需要按照一定的标准和考虑因素来确定。

2. 考虑因素在选择中央空调冷冻水管的管径时，需要综合考虑以下因素：- 冷冻水的流量需求- 系统的压力损失- 管道的长度和布局- 建筑物的使用需求- 材料和成本的考量3. 流量需求冷冻水管的选定需要满足系统对冷冻水流量的需求，根据冷冻机组的额定冷却容量和设计冷冻水温度来确定。

4. 压力损失管道的压力损失是决定管径大小的重要考量因素，过小的管径会增加系统的阻力，影响冷冻水的流动和系统的工作效率。

5. 管道长度和布局冷冻水管道的长度和布局会影响管道的阻力和压力损失，需要根据实际布局来确定管径的大小。

6. 使用需求不同的建筑物和末端设备对冷冻水的使用需求不同，需要根据具体情况来确定管道的尺寸。

7. 材料和成本在选择管道尺寸时，还需要考虑管材料和成本等因素，综合考虑使用寿命和成本效益。

8. 标准选择根据上述考虑因素和实际情况，可参考相关标准和规范，如《建筑给水排水设计规范》等，来确定中央空调冷冻水管的管径选择标准。

9. 结论选择合适的中央空调冷冻水管管径对于系统的稳定运行和节能效果至关重要，需要综合考虑流量需求、压力损失、管道长度和布局、建筑物使用需求、材料成本等因素，参考相关标准和规范来确定管径选择标准，实现系统的高效运行和经济可行。

中央空调系统冷冻水管的选择是系统设计中的关键环节，对于整个系统的性能、稳定性和运行成本都有着直接影响。

在选择管道尺寸时，需要考虑多个方面的因素，以确保系统能够高效运行、达到预期的冷却效果，并且尽量减少能源消耗和维护成本。

冷冻水管的选定需要充分考虑系统对冷冻水流量的需求。

根据冷冻机组的额定冷却容量和设计冷冻水温度来确定流量需求，从而确定合适的管径大小。

这一点十分重要，因为如果流量需求未能满足，系统可能无法达到预期的冷却效果，或者需要不断调整机组工作参数，从而增加能源消耗和系统维护成本。

空调水管规格尺寸对照表技术报告一、引言空调水管是空调系统中的重要组成部分，其规格尺寸的选择直接影响到空调系统的性能和运行效果。

为了方便用户在设计和安装空调系统时选择合适的空调水管规格尺寸，本文将介绍空调水管规格尺寸对照表，并对其进行技术分析。

二、空调水管规格尺寸对照表1.空调水管直径对照表空调水管的直径是空调系统中的重要参数之一，它直接影响到空调系统的流量和阻力。

根据空调系统的不同类型和需求，空调水管的直径也有不同的规格尺寸。

常见的空调水管直径规格尺寸如下：空调水管的壁厚也是空调系统中的重要参数之一，它直接影响到空调水管的耐压能力和使用寿命。

根据不同的使用环境和需求，空调水管的壁厚也有不同的规格尺寸。

常见的空调水管壁厚规格尺寸如下：三、技术分析1.空调水管直径的选择：在选择空调水管直径时，应根据空调系统的流量和阻力进行计算和选择。

对于大型空调系统，应选择较大的管径以降低水流阻力，提高空调系统的效率。

对于小型空调系统，应选择较小的管径以节省材料和空间。

2.空调水管壁厚的选择：在选择空调水管壁厚时，应根据使用环境和压力要求进行选择。

对于高层建筑或压力要求较高的场合，应选择较厚的壁厚以确保管道的耐压能力和使用寿命。

对于一般场合，可以选择适中的壁厚以平衡成本和性能。

3.管道材料的选择：空调水管的材料应具有良好的耐腐蚀性、耐压性和耐温性。

常用的管道材料有铜管、钢管、塑料管等。

在选择管道材料时，应根据使用环境和要求进行选择。

例如，铜管具有较好的耐腐蚀性和耐温性，适用于室外或潮湿环境；钢管具有较好的耐压性和强度，适用于高压或大流量场合；塑料管具有较轻的重量和较低的成本，适用于一般场合。

4.安装和维护：在安装和维护空调水管时，应注意以下几点：首先，应确保管道的安装牢固、稳定，避免出现松动或变形；其次，应定期检查管道的连接处和阀门是否漏水或松动；最后，应定期清洗管道，避免管道堵塞或腐蚀。

四、结论本文介绍了空调水管规格尺寸对照表，并对其进行了技术分析。

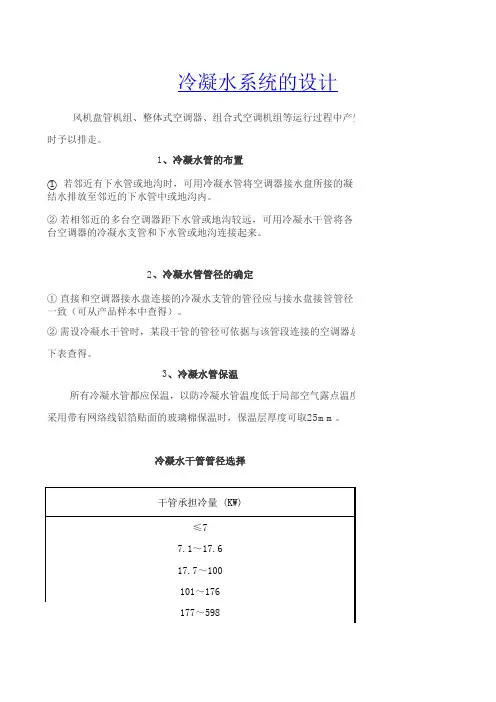

冷凝水系统的设计风机盘管机组、整体式空调器、组合式空调机组等运行过程中产生的时予以排走。

1、冷凝水管的布置①若邻近有下水管或地沟时，可用冷凝水管将空调器接水盘所接的凝结水排放至邻近的下水管中或地沟内。

②若相邻近的多台空调器距下水管或地沟较远，可用冷凝水干管将各台空调器的冷凝水支管和下水管或地沟连接起来。

2、冷凝水管管径的确定①直接和空调器接水盘连接的冷凝水支管的管径应与接水盘接管管径一致（可从产品样本中查得）。

②需设冷凝水干管时，某段干管的管径可依据与该管段连接的空调器总冷量 (KW)按下表查得。

3、冷凝水管保温所有冷凝水管都应保温，以防冷凝水管温度低于局部空气露点温度时，其表面结露滴水。

采用带有网络线铝箔贴面的玻璃棉保温时，保温层厚度可取25mm。

冷凝水干管管径选择干管承担冷量 (KW)≤77.1～17.617.7～100101～176177～598599～10551056～15121513～12462>12462kW说明：DN=15mm的管道不推荐使用。

立管的公称直径，应与同等负荷的水平干管的公称直径相同。

4、冷凝水管设计注意事项①沿水流方向，水平管道应保持不小于千分之一的坡度；且不允许有积水②当冷凝水盘位于机组负压区段时，凝水盘的出水口处必须设置水封，水的负压（相当于水柱高度）大50％左右。

水封的出口，应与大气相通。

③采用聚氯乙烯塑料管时，一般可以不必进行防结露的保温和隔汽处理。

④采用镀锌钢管时，通常应设置保温层。

⑤冷凝水立管的顶部，应设计通向大气的透气管。

⑥设计和布置冷凝水管路时，必须认真考虑定期冲洗的可能性，并应设计计产生的冷凝水，必须及接的空调器总冷量 (KW)按空气露点温度时，其表面结露滴水。

干管公称直径DN(mm)202532405080100125150与同等负荷的水平干管的公称直径相有积水部位。

封，水封的高度应比凝水盘处大气相通。

处理。

应设计安排必要的设施。

空调水系统管径的确定方法
目前设计软件都能直接计算出管径，在水系统中，管内水流速一般按推荐值选用经试算确定其管径。

如果是计算出来的就按照600KW*同时使用系数来确定室外机功率，也知就是600KW*0.8=480KW，室内末端选型参照一般我选型是按照设备样板打0.8折左右的修正选型，水管管径按所有末端合计的流量、流速、冷量确定。

水管管径d由下式确定：
式中
m w-----------水流量, m³/s
v------------水流速, m/s
我们建议，水系统中管内水流速按表一中的推荐值选用，经试算来确定其管径，或按表二根据流量确定管径。

表一、管内水流速推荐值（m/s）
表二、水系统的管径和单位长度阻力损失。

空调系统中常用的一些基本数据：一、空调系统用水量估算：1、冷冻水量：0.172L/W(折合0.2L/Kal或0.6m3/TR)2、冷却水量：0.215L/W(折合0.25L/Kal或0.75m3/TR)3、冷却水补水量按冷却水循环量的1-2%计算。

二、空调系统耗电量估算：1.1-1.4KW/TR按不同建筑物面积估算：旅馆0.035-0.045KW/m2 办公0.042-0.054KW/m2商业网点：0.072-0.094KW/m2 体育馆：0.105-0.145KW/m2 商场(营业厅)0.105-0.135 KW/m2电影院：0.046-0.059KW/m2医院0.03-0.04 KW/m2三、空调冷水管径选择表：（依据河北省设计院上海分院提供，浮动值不宜超过10%）.四、空调冷凝水管径选择表：因凝结水管为重力流，管内流速取V=0.3m/S，最小凝结水管管径不小于DN25,各管径排水量如下：五、不同管径的排水管所能承担的不同规格的风机盘管机组的台数见下表：六、循环水泵扬程的估算：1、离心式冷水机组：蒸发器30-80Kpa 冷凝器50-80kpa2、吸收式冷水机组：蒸发器40-100KPa冷凝器：50-140Kpa3、风冷热泵机组蒸发器30-100Kpa4、螺杆式冷水机组：蒸发器40-90kpa 蒸发器60-90kpa5、冷热盘管：20-50Kpa6、热交换器：20-50Kpa7、风机盘管：10-30Kpa8、自动控制阀：30-150Kpa 9冷却塔：20-80Kpa 10、冷却塔盛水池到喷嘴高差取30Kpa 11、冷却塔喷嘴喷雾压力50Kpa 12、机房设备管线：70kpa 管道：0.2kpa/m：循环泵扬程考虑1.1-1.2的富裕量。

七、空调风管及送回风口的风速推荐值八、按不同的风口类型选取送风速度：1、孔板下送：3-5m/S2、条缝风口：2-4m/S3、喷口：4-10m/S九、按回风口不同位置选取流速：1、房间上部：3-4m/S2、靠近座位：1.5-2m/S3、不靠近座位：2-3m/S4、走廊回风：1.0-1.5m/S十、管道保温厚度表：1冷冻水管：（保温材料采用防潮离心玻璃棉管壳、超细玻璃棉管壳）2、采暖水管：1）采用矿渣棉管壳、岩棉管壳2）采用超细玻璃棉管壳、防潮离心玻璃棉管壳3）空调风管（保温材料采用防潮离心玻璃棉管壳、超细玻璃棉管壳）室内风管保温层厚度为30mm；室外风管保温层厚度为50mm，若采用福乐斯橡塑保温板：室内风管10mm，室外风管为30mm。

空调水管安装技术要求（一）、空调水管道系统管道使用材质：1、冷却水管、冷冻水管当管径小于120mm 时，采用标准焊接钢管；2、冷却水管、冷冻水管当管径大于120mm 时，采用无缝钢管；3、冷凝水管及补充水管采用标准镀锌钢管。

（二）、管道安装流程图：（三）、施工技术措施：1、材料管理：（1）、管材质量是保证该系统质量的关键，因此，必须采用有合格证的产品，并在运输过程中，严格管理，防止损坏； 施工准备 明确施工项目 审图编制方案 施工预算编制 现场条件准备 机具材料准备 劳动力调配 开工准备 膨胀水箱安装 支架制作安装 阀门安装 管道水冲洗 管道保温 油漆色环标志 技术安全交底 套管预埋 支吊架防腐 管道安装 水压试验 质量检查 配合调试竣工验收（2）、质量标准：管材与配件的材质、硬度、外形尺寸、强度、防腐等技术性能要求均应符合国家现行规范标准的规定；（3）、管材进场后，安装前应进行外观检查，看有无缺陷裂纹，有的不能使用。

2、管道组装：（1）、一般规定：与管道有关土建工程已验收合格，满足安装要求，并已办理交接手续；与管道连接的机械设备已找正合格，固定完毕；管道组成及管道支承件等已检验合格；管材、管件、阀门等内部已清理干净，无杂物；对管内有特殊要求的，其质量应符合设计文件的规定；法兰、焊缝及其他连接件的设置应便于检修，并不得贴墙壁、楼板或管架；在管道安装前必须完成的脱脂、内部防腐和衬里等有关工序已进行完毕；管道穿越道路、墙或构筑物，应加套管或砌筑涵洞保护。

（2）、管道的安装：A、管子的调直和刷油：管子在安装前进行检查和调直，检查管子是否弯曲，表面是否有重皮、裂纹及严重锈蚀等现象，对于严重锈蚀的管子不得使用；弯曲的管子应进行调直；当管材用量较大时，应集中检查与调直；对于弯曲不大、管径较小的管子，可采用手工冷调；对弯曲较大且管径又较大的管子，可采用热调（地炉或气焊加热，简单压力机具压调）。

集中调直后的管子，应立即集中涂刷防锈漆（焊接钢管不刷），无缝钢管及镀锌钢管表面受损处刷防锈漆两遍。

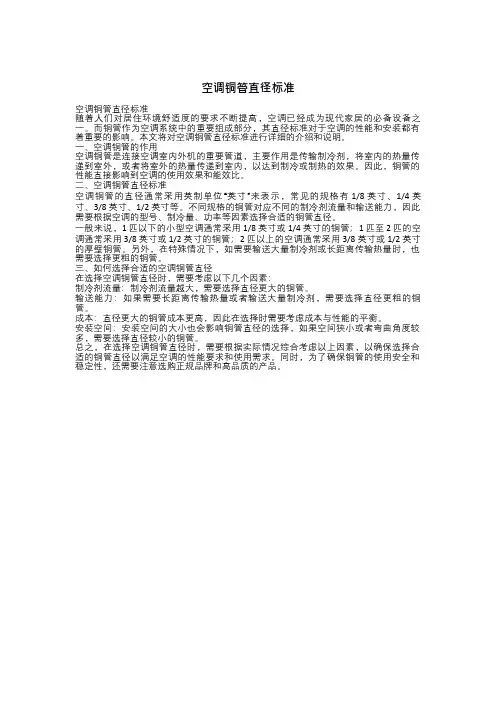

空调铜管直径标准空调铜管直径标准随着人们对居住环境舒适度的要求不断提高，空调已经成为现代家居的必备设备之一。

而铜管作为空调系统中的重要组成部分，其直径标准对于空调的性能和安装都有着重要的影响。

本文将对空调铜管直径标准进行详细的介绍和说明。

一、空调铜管的作用空调铜管是连接空调室内外机的重要管道，主要作用是传输制冷剂，将室内的热量传递到室外，或者将室外的热量传递到室内，以达到制冷或制热的效果。

因此，铜管的性能直接影响到空调的使用效果和能效比。

二、空调铜管直径标准空调铜管的直径通常采用英制单位“英寸”来表示，常见的规格有1/8英寸、1/4英寸、3/8英寸、1/2英寸等。

不同规格的铜管对应不同的制冷剂流量和输送能力，因此需要根据空调的型号、制冷量、功率等因素选择合适的铜管直径。

一般来说，1匹以下的小型空调通常采用1/8英寸或1/4英寸的铜管；1匹至2匹的空调通常采用3/8英寸或1/2英寸的铜管；2匹以上的空调通常采用3/8英寸或1/2英寸的厚壁铜管。

另外，在特殊情况下，如需要输送大量制冷剂或长距离传输热量时，也需要选择更粗的铜管。

三、如何选择合适的空调铜管直径在选择空调铜管直径时，需要考虑以下几个因素：制冷剂流量：制冷剂流量越大，需要选择直径更大的铜管。

输送能力：如果需要长距离传输热量或者输送大量制冷剂，需要选择直径更粗的铜管。

成本：直径更大的铜管成本更高，因此在选择时需要考虑成本与性能的平衡。

安装空间：安装空间的大小也会影响铜管直径的选择，如果空间狭小或者弯曲角度较多，需要选择直径较小的铜管。

总之，在选择空调铜管直径时，需要根据实际情况综合考虑以上因素，以确保选择合适的铜管直径以满足空调的性能要求和使用需求。

同时，为了确保铜管的使用安全和稳定性，还需要注意选购正规品牌和高品质的产品。
