沥青混凝土路面稳定性

沥青与水泥路面优缺点对比沥青砼路面的优点：1、沥青混凝土是一种弹-塑-粘性材料，具有良好的力学性能，它不需要设置施工缝和伸缩缝。

2、沥青里面平整且有一定粗糙度，即使雨天也有较好的抗滑性；黑色里面无强烈反光，行车比较安全；路面有弹性，能减震降噪，行车较为舒适。

3、沥青路面维修方便，维修完成后，可马上开放交通；混凝土路面维修比较麻烦，不能马上开放交通。

4、经济耐久，并可分期改造和再生利用。

缺点1、石油价格较高，导致沥青价格较高，沥青路面造价高于水泥路面2、行驶舒适但是以油耗为代价，60KM时速时沥青路面油耗较水泥路面高约8%。

但本项目非高速公路，里程也较短，故对经济性影响不大。

而沥青玛蹄脂路面比一般沥青混凝土路面的性能更为优异，在低温抗裂性，高温稳定性，抵抗车辙性能更为突出缺点是对施工单位技术水平和素质要求更高，面层造价也高于一般沥青混凝土路面水泥混凝土路面优点：1、强度高，耐久性好，具有较强的抗压、抗弯拉和抗磨损的力学强度2、稳定性好，环境温度和湿度对混凝土路面的力学影响很小3、水泥资源丰富、水泥价格低缺点1、水泥路面接缝较多，使施工和养护增加复杂性。

接缝还容易引起行车跳动，影响行车舒适性，同时也增加行车噪音。

2、施工及维修后不能立即开放交通，要经过15-20天的湿治养生，才能开放交通。

本项目滨江大道段通行多为重型汽车，势必造成路面维修周期较短频率较高，故水泥路面对及时开放交通影响不利。

3、挖掘和修补困难：路面破坏后挖掘和修补工作都很费事，且影响交通，修补后的路面质量不如原来的整体强度高。

尤其对于有地下管线的城市道路带来较大困难4、阳光下反光太强，影响驾驶员视线和行车安全5、施工前期准备工作较多，如设模板、布置接缝及传力杆设施等综上所述，结合本项目为市政道路的特点，虽然沥青路面造价较水泥路面高，但是在行车舒适程度，后期的养护维修等方面均优于水泥路面，故推荐本项目采用沥青砼路面。

国家道路沥青标准
国家道路沥青标准主要涉及以下四个方面：
1. 沥青总含量：按照国家标准，沥青总含量要求在4%到7%之间。

这是衡
量沥青路面质量的一个重要指标。

2. 沥青软化点：软化点是沥青的软化程度，软化点越低说明沥青的黏度越高，不容易流动，能够保证路面的密实度。

国家标准要求沥青软化点应在45℃
到52℃之间。

3. 黏度：黏度是指沥青在一定温度下热稠度的大小，也是衡量沥青路面质量的一个重要指标。

一般来说，黏度越高，沥青路面的防水性能就越好。

国家标准规定，沥青黏度在50℃和135℃之间，应符合相应的标准要求。

4. 稳定性：沥青路面的稳定性是指其在运输、施工和使用过程中的抗变形能力，通常通过洛石值来进行测试。

国家标准规定，洛石值应在18次到25
次之间。

同时，道路石油沥青的分级依据沥青的针入度共分为160、130、110、90、70、50、30等七个标号，其中常用的70号沥青针入度在61～80之间，
15度延度大于100CM，软化点在44～54℃之间。

以上信息仅供参考，如需获取更多详细信息，建议查阅国家道路沥青标准的相关文件。

沥青路面的温度稳定性与改善措施摘要：沥青路面在我国的公路道路中，无论在用途上，还是在数量上都占有极其重要的地位，所以对沥青及其混合料的进一步研究，以修筑性能优良的沥青路面越来越受到研究者的重视，如何提高沥青路面的使用性能已成为道路工作者的重要课题。

本文从沥青混合料的温度性能等方面阐述了沥青路面的高温稳定性、低温抗裂性，及其病害和改善措施。

关键词：沥青路面高温稳定性低温抗裂性改善措施1 前言沥青是高分子碳氢化合物及其非金属（氧、氮、硫等）衍生物组成的及其复杂的混合物，在常温下呈黑色或黑褐色的固体、半固体或液态状态。

沥青混合料是用具有一定黏度和适当用量的沥青材料与一定级配的矿物集料，经过充分拌合形成的混合物。

将这种混合物加以摊铺、碾压成型，即成为各种类型的沥青路面。

沥青混合料作为沥青路面材料，在使用过程中要承受行使车辆荷载的反复作用，以及环境因素的长期影响。

所以沥青混合料在具备一定的承受能力的同时，还必须具备良好的抵抗自然因素作用的耐久性。

也就是说，要能表现出足够的高温环境下的稳定性、低温状况下的抗裂性、良好的水稳定性、持久的抗老化性和利于安全的抗滑性等特点，以保证沥青路面良好的服务功能。

2 沥青混合料高温稳定性沥青混合料有高温稳定性、低温抗裂性、水稳定性等技术特性，其中高温稳定性和低温抗裂性是影响沥青路面的主要因素。

沥青混合料高温稳定性，是指沥青混合料在夏季高温（通常为路表温度60℃）条件下，经荷载车辆长期重复作用后，不产生车辙、推移、波浪、拥包、泛油等病害的性能。

2.1 高温稳定性病害及原因2.1.1 推移、拥包推移、拥包主要是由于沥青混合料路面在水平荷载作用下抗剪强度不足所引起的。

导致此类沥青混合料抗剪强度不足的内在原因主要有：混合料用油量过大，细集料或填料过多，沥青标号选择不合适，在沥青混合料铺筑之前表面平整度差，上下层间光滑接触，无层间黏结力等，实际的原因则是其中一种或数种原因的共同作用。

水泥混凝土路与沥青混凝土路面优缺点水泥混凝土路面与沥青混凝土路面优缺点在现代城市交通建设中，路面铺设是至关重要的一环。

而在路面选材方面，常见的选择包括水泥混凝土路面和沥青混凝土路面。

两者各有优劣，本文将从多个角度分析水泥混凝土路面和沥青混凝土路面的优缺点。

一、水泥混凝土路面的优点1. 耐久性：水泥混凝土路面的主要成分为水泥、砂、石料和水，具有良好的稳定性和耐久性。

相对而言，水泥混凝土路面寿命更长，能够承受更大的重载荷。

这意味着在长时间使用和重压环境下，水泥混凝土路面的损坏和维修需求相对较低。

2. 抗水性：水泥混凝土路面具有较好的抗水性能，不容易受水侵蚀和渗透。

这使得水泥混凝土路面可以在高湿度地区或频繁降雨的地区表现得更加可靠。

3. 高温性能：水泥混凝土路面有较好的高温稳定性，能够经受住高温环境的考验。

相比之下，沥青混凝土路面在高温下容易软化和变形，容易出现车辙和龟裂等问题。

4. 可调整性：水泥混凝土路面可以通过控制材料比例来调整其强度和耐久性。

这一点使得水泥混凝土路面易于在不同道路类型和负荷条件下使用。

二、水泥混凝土路面的缺点1. 施工成本高：相比于沥青混凝土路面，水泥混凝土路面的施工成本相对较高。

主要原因是水泥混凝土的原材料价格较高，且施工过程中需要较高的技术要求和工程量。

2. 维护困难：由于水泥混凝土路面相对坚硬，一旦出现状况，如裂缝和损坏，维修起来较为困难。

维修中需要更多的时间和精力，对交通流量造成较大的干扰。

三、沥青混凝土路面的优点1. 低施工成本：沥青混凝土路面相比于水泥混凝土路面具有较低的施工成本。

沥青作为一种常见的天然资源，成本相对较低，施工工程相对较简单，因此能够降低路面的铺设成本。

2. 修复容易：相比于水泥混凝土路面，沥青混凝土路面的维修相对来说较为容易。

在发生损坏或损毁时，只需要进行局部修补即可。

这可以大大减少对交通的影响。

3. 抗冲击性强：沥青混凝土路面具有良好的抗冲击性能，能够较好地吸收车辆行驶时产生的震动。

沥青混凝土路面有哪些试验
沥青混凝土路面是道路建设中常见的路面类型之一，其试验主要包括以下几个方面：
1.沥青混凝土配合比试验：通过试验确定沥青混凝土中沥青、骨料、填料等各组分的配合比，以保证路面性能的稳定和耐久性。

2.沥青混凝土强度试验：通过试验测定沥青混凝土的抗压强度、抗拉强度、弯曲强度等，以评估路面的承载能力和抗裂性能。

3.沥青混凝土稳定性试验：通过试验测定沥青混凝土的稳定性指标，如马歇尔稳定性、流值、抗拉强度比等，以评估路面的稳定性和耐久性。

4.沥青混凝土耐久性试验：通过试验测定沥青混凝土的耐久性指标，如耐水性、耐久性、耐磨性等，以评估路面的耐久性和使用寿命。

5.沥青混凝土渗透性试验：通过试验测定沥青混凝土的渗透性能，以评估路面的排水性能和防滑性能。

总之，沥青混凝土路面试验的目的是为了评估路面的性能和耐久性，以保证道路的安全和舒适性。

沥青混合料的高温稳定性的影响因素试讲人: 王清第一部分概述第一部分概述由于交通量的增长、轴载增加、超载严重、车辆渠化交通、近年来持续高温天气等因素的综合影响，车辙已经成为沥青路面早期破坏中最严重的破坏形式，根据国外统计资料，在需要维修的沥青路面中，有80以上都是由车辙变形引起的。

为了延长路面的使用寿命，本节主要研究产生沥青路面车辙的影响因素，从而有针对性的预防或减少车辙的产生，已成为最引人关注的问题。

车辙是指沿道路纵向在车辆集中通过位置处路面产生的带状凹槽。

车辙造成路表产生过量的变形，影响路面的平整度轮迹处沥青层厚度减薄，削弱了面层及路面的整体强度，从而易于诱发其它病害雨天路表排水不畅，降低了路面的抗滑能力，导致驾驶换向困难，甚至会由于车辙内的积水而导致车辆飘滑北方冬季出现负温时，由于辙槽内积水结冰，使路面的抗滑能力大幅度降低，容易发生交通事故。

第一部分概述高速雨后的辙槽高速车辙严重路段第二部分影响因素第二部分影响因素影响沥青路面车辙产生的原因很多，归结起来可分为内因、外因及其它因素3大类。

内因主要反映在材料本身的质量上，如沥青类型、沥青用量、集料的性质、混合料类型、空隙率等而外因则主要包括气候条件和交通条件其它因素则是指路面基层和路面结构组成及其施工质量对路面车辙的影响。

当内因、外因及其它因素结合在一起时就会对沥青路面车辙的形成产生综合影响。

一、材料1、级配类型的影响矿料级配决定了矿料颗粒间嵌挤力的大小及混合料密实程度，对路面的抗剪强度影响很大。

有研究表明，沥青混合料的高温抗车辙能力有60依赖于级配的嵌挤作用，沥青结合料粘结性能只能有40的贡献。

据SHRP的研究，在通常情况下，合理的密级配混合料的高温稳定性要优于间断级配混合料SMA例外。

第二部分影响因素形成骨架结构的级配受温度变化影响较小，有较好的抗车辙能力，而悬浮型结构抗车辙能力较差。

东南大学的陈旭庆认为，当粗集料的含量在68-72时，所形成的沥青混合料属于骨架密实型，粗集料的含量72以上时，形成的沥青混合料属于骨架空隙型，粗集料的含量小于68时，沥青混合料的结构属于悬浮密实型集料的粒径对沥青混合料的高温稳定性有相当的影响，传统的想法认为，集料越粗对抗车辙越有利，但车辙试验表明，在最佳沥青含量时，中粒式沥青混凝土车辙最小，细粒式次之，粗粒式车辙最大，由此可见，单纯增大矿料粒径不一定能改善混合料高温稳定性。

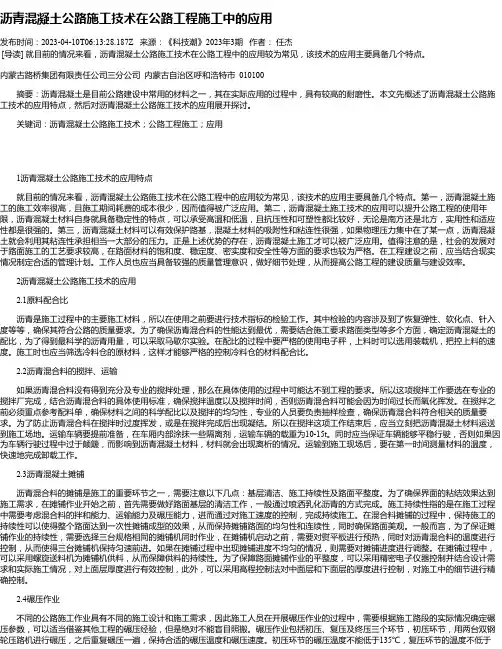

沥青混凝土公路施工技术在公路工程施工中的应用发布时间：2023-04-10T06:13:28.187Z 来源：《科技潮》2023年3期作者：任杰[导读] 就目前的情况来看，沥青混凝土公路施工技术在公路工程中的应用较为常见，该技术的应用主要具备几个特点。

内蒙古路桥集团有限责任公司三分公司内蒙古自治区呼和浩特市 010100摘要：沥青混凝土是目前公路建设中常用的材料之一，其在实际应用的过程中，具有较高的耐磨性。

本文先概述了沥青混凝土公路施工技术的应用特点，然后对沥青混凝土公路施工技术的应用展开探讨。

关键词：沥青混凝土公路施工技术；公路工程施工；应用1沥青混凝土公路施工技术的应用特点就目前的情况来看，沥青混凝土公路施工技术在公路工程中的应用较为常见，该技术的应用主要具备几个特点。

第一，沥青混凝土施工的施工效率很高，且施工期间耗费的成本很少，因而值得被广泛应用。

第二，沥青混凝土施工技术的应用可以提升公路工程的使用年限，沥青混凝土材料自身就具备稳定性的特点，可以承受高温和低温，且抗压性和可塑性都比较好，无论是南方还是北方，实用性和适应性都是很强的。

第三，沥青混凝土材料可以有效保护路基，混凝土材料的吸附性和粘连性很强，如果物理压力集中在了某一点，沥青混凝土就会利用其粘连性承担相当一大部分的压力。

正是上述优势的存在，沥青混凝土施工才可以被广泛应用。

值得注意的是，社会的发展对于路面施工的工艺要求较高，在路面材料的饱和度、稳定度、密实度和安全性等方面的要求也较为严格。

在工程建设之前，应当结合现实情况制定合适的管理计划。

工作人员也应当具备较强的质量管理意识，做好细节处理，从而提高公路工程的建设质量与建设效率。

2沥青混凝土公路施工技术的应用2.1原料配合比沥青是施工过程中的主要施工材料，所以在使用之前要进行技术指标的检验工作。

其中检验的内容涉及到了恢复弹性、软化点、针入度等等，确保其符合公路的质量要求。

为了确保沥青混合料的性能达到最优，需要结合施工要求路面类型等多个方面，确定沥青混凝土的配比，为了得到最科学的沥青用量，可以采取马歇尔实验。

沥青路面高温稳定性和低温抗裂性分析沥青混合料作为沥青路面材料，在使用过程中要承受行使车辆荷载的反复作用，以及环境因素的长期影响。

所以沥青混合料在具备一定的承受能力的同时，还必须具备良好的抵抗自然因素作用的耐久性。

也就是说，要能表现出足够的高温环境下的稳定性、低温状况下的抗裂性、良好的水稳定性、持久的抗老化性和利于安全的抗滑性等特点，以保证沥青路面良好的服务功能。

1、沥青路面高温稳定性的损坏沥青路面高温稳定性习惯上是指沥青混合料在荷载作用下抵抗永久变形的能力。

稳定性不足的问题，一般出现在高温、低加荷速率以及抗剪切能力不足时，也即沥青路面的劲度较低情况下。

其常见的损坏形式主要有：1）推移、拥包、搓板等类损坏主要是由于沥青路面在水平荷载作用下抗剪强度不足所引起的，它大量发生在表处、贯入、路拌等次高级沥青路面的交叉口和变坡路段。

2）车辙。

对于渠化交通的沥青混凝土路面来说，高温稳定性主要表现为车辙。

随着交通量不断增长以及车辆行驶的渠化，沥青路面在行车荷载的反复作用下，会由于永久变形的累积而导致路表面出现车辙，车辙致使路表过量的变形，影响了路面的平整度；轮迹处沥青层厚度减薄，削弱了面层及路面结构的整体强度，从而易于诱发其它病害；雨天路表排水不畅，降低了路面的抗滑能力，甚至会由于车辙内积水而导致车辆飘滑，影响了高速行车的安全；车辆在超车或更换车道时方向失控，影响了车辆操纵的稳定性。

可见由于车辙的产生，严重影响了路面的使用寿命和服务质量。

3）泛油是由于交通荷载作用使混合料内集料不断挤紧、空隙率减小，最终将沥青挤压到道路表面的现象。

如果沥青含量太高或者空隙率太小这种情况会加剧。

沥青移向道路表面令路面光滑，溜光的路面在潮湿气候时抗滑能力很差。

沥青路面在高温时最容易发生泛油，因此限制沥青的软化点和它在60℃时的粘度可减少泛油情况的发生。

2、沥青路面高温损坏的原因影响沥青路面车辙的因素主要有集料、混合料、混合料类型、荷载、环境等：①产生变形会贯穿整个路面结构，实际上沥青混合料的热传导性很低，大部分是属于磨耗层的塑性变形，这可在动态或静止的交通荷载情况下发生，尤其是由于刹车、起动加速或车辆转弯而产生了剪切应力。
