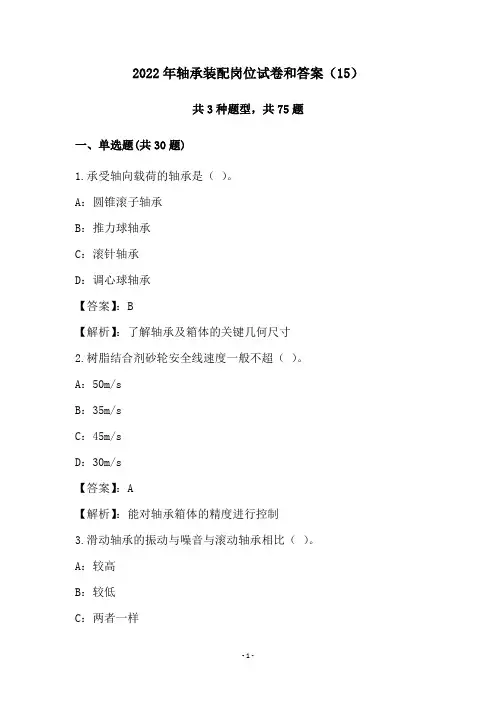

2022年轴承装配岗位试卷和答案(15)共3种题型,共75题一、单选题(共30题)1.承受轴向载荷的轴承是()。
A:圆锥滚子轴承B:推力球轴承C:滚针轴承D:调心球轴承【答案】:B【解析】:了解轴承及箱体的关键几何尺寸2.树脂结合剂砂轮安全线速度一般不超()。
A:50m/sB:35m/sC:45m/sD:30m/s【答案】:A【解析】:能对轴承箱体的精度进行控制3.滑动轴承的振动与噪音与滚动轴承相比()。
A:较高B:较低C:两者一样D:不能确定【答案】:B【解析】:能组装轴承4.对于轴向径向位移较大,转速较低,无冲击的两轴宜选用()联轴器。
A:弹性套柱销B:万向C:滑块D:齿式【答案】:C【解析】:能进行一中间辊联轴器与一中间辊中心线重合的检查5.滚动轴承与滑动轴承相比其()。
A:启动灵敏B:抗冲击能力强C:可在恶劣的环境工作D:运行平稳【答案】:A【解析】:熟悉各类轴承箱体的密封要求6.安全生产管理的目标是减少、控制危害和事故,尽量避免生产过程中由于()造成的人身伤害、财产损失及其它损失。
A:危险B:事故C:管理不善D:违章【答案】:B【解析】:能开展危险辨识7.在宽度方向上,金属流动受到孔型侧壁限制的宽展称为()。
A:自由宽展B:强迫宽展C:限制宽展D:正常宽展【答案】:C【解析】:能选择钢丝绳及吊具8.两轴的偏移角位移打30°,这时宜采用()联轴器。
A:齿式B:凸缘C:万向D:弹性套柱销【答案】:C【解析】:掌握一中间联轴器的装配方法9.螺栓紧固应按三次进行,其扭矩可取终扭矩的()。
A:30%;60%;100%B:50%;75%;100%C:60%;75%;100%D:75%;90%;100%【答案】:B【解析】:能进行一中间辊联轴器与一中间辊中心线重合的检查10.轴承的游隙代号用()种符合表示。
A:ZB:PC:CD:V【答案】:C【解析】:掌握滚动体及内套、外套的清洗方法11.设备点检管理五要素是制订标准、()、编制点检路线、实施点检、点检实绩管理。
1. 即使两构件的相对运动是平动,他们也不一定构成移动副。
( )2.对于联接螺纹,即使制造和装配足够精确,螺纹牙受力也是不均匀的。
( )3.零件受变应力作用,则作用在零件上的载荷是变载荷。
( )4. 联接承受横向力,则螺栓的失效形式是剪切强度不足。
( )5. 在高转速、有振动的场合,楔键联接没有平键联接好。
( )6. 滚动轴承的基本额定寿命是指滚动轴承的任一元件出现疲劳点蚀前轴承运转的总转数或一定转速下的工作小时数。
( )7. 传动轴只承受弯矩作用,心轴只承受扭矩作用。
( )8. 滚子链传动的动载荷随链条节距增大而增大,随链轮齿数增大而减小。
( )9. 相互啮合的齿轮,齿面接触强度一定相等,齿根弯曲疲劳强度一般不等。
( )10. 带传动的平均传动比等于常数,链传动的平均传动比随载荷的大小而改变。
( )11. 带传动的弹性滑动是不可避免的。
( )12. 滚动轴承的当量动载荷是指轴承寿命为转时,轴承所能承受的最大载荷。
( )13. 凸缘联轴器和齿式联轴器都可以补偿两轴的安装误差。
( )14. 流体动压单油楔向心滑动轴承的承载能力与其半径间隙成正比。
( )15. 只要是啮合传动,则其瞬时传动比不变。
( )16. 带传动存在弹性滑动的根本原因是松、紧边存在拉力差。
( )17. 润滑油的油性越好则其粘度越大。
( )18. 仅从提高螺纹联接的疲劳强度考虑,增大螺栓刚度是不合理的。
( )19. 对于蜗杆传动,其传动中心距公式为。
( )20. 蜗杆传动本质上属于齿轮传动,因此其传动比公式也为。
( )21. 滚子链链轮的齿数取得过大,将使链传动的寿命明显减小。
( )22. 对滑动轴承来讲,轴颈与轴瓦的摩擦和磨损是不可避免的。
( )23. 在动力传动中,V带传动比平带传动应用广泛的主要原因是V带与带轮间的当量摩擦系数更大。
( )24. 带传动靠摩擦力工作,因此带轮的工作表面越粗糙越好,张紧力越大越好。
( )25. 在分度圆直径不变的情况下,齿轮的齿数越大则其齿根弯曲疲劳强度越小。
当轴与轴要联接传达动力时,一般有用皮带轮或齿轮做联接,但若要求两轴要在一直线上且要求等速转动的话,则必须使用联轴器来联接。
而因加工精度、轴受热膨胀或运转中轴受力弯曲等,将使两轴间的同心度产生变化,因此可用柔性联轴器当作桥梁来维持两轴间的动力传达,并达到吸收两轴间的径向、角度及轴向偏差,进而延长机械的寿命,提高机械的品质。
种类联轴器一般可区分为两大类,刚性(Rigid )联轴器和柔性(Flexible )联轴器。
刚性联轴器对于两轴间同心度的要求非常高。
因此柔性联轴器被广泛地使用。
一般柔性联轴器的分类为:一、橡胶式联轴器(ELASTOMERIC)二、金属性联轴器(METALLIC )常用语说明1. 平行偏差(ε) :当两轴联接时,两轴径向间的偏差量。
2. 角度偏差(θ) :当两轴联结时,两轴的偏差角度。
3. 轴向偏差(?) :当两轴联结时,两轴在轴方向所产生的位移量。
4. 转矩:当一作用力驱动一轴转动时,此作用力与轴半径相乘即为转矩,转矩= 力×力臂。
5. 抗扭刚度:当物体承受扭力作用时,在其圆周上一定会产生扭曲变形,而有关此变形量大小的特性则称为抗扭刚度,抗扭刚度大表示变形量小,反之抗扭刚度小,则表示变形量大。
一般柔性联轴器的选型1. 首先根据机械特性的要求,如有无齿隙、抗扭刚度高低、振动冲击力吸收等等,选择合适的联轴器型式。
2. 由驱动机械(如电机)动力[KW,HP] 及联轴器使用回转数[N] 求得联轴器承受的转矩[TA]TA(Kg.m)=973.5 ×KW/N(rpm)=716.2 ×HP/N(rpm)或TA(N ·m)=9550 ×KW/N(r/min)3. 由被正系数表中查得负载条件系数K 1 ,运转时间系数K 2 ,起动停止频度系数K 3 ,周围环境温度系数K 4 ,求得补正扭力[TD] 。
TD=TA ·K 1 ·K 2 ·K 3 ·K 44. 选用联轴器的常用转矩[TN] 必须大于被正转矩[TD] 。
机械零件设计与制造作业指导书第1章绪论 (4)1.1 机械零件设计概述 (4)1.1.1 设计原则 (4)1.1.2 设计方法 (4)1.1.3 设计步骤 (5)1.2 机械零件制造工艺简介 (5)1.2.1 制造工艺概念 (5)1.2.2 工艺规程 (5)1.2.3 主要工艺方法 (5)第2章机械零件设计基础 (6)2.1 设计原理与方法 (6)2.1.1 设计原理 (6)2.1.2 设计方法 (6)2.2 材料选择与力学功能 (6)2.2.1 材料选择 (6)2.2.2 力学功能 (6)2.3 机械零件的载荷与应力分析 (7)2.3.1 载荷分析 (7)2.3.2 应力分析 (7)第3章轴承设计 (7)3.1 滚动轴承设计 (7)3.1.1 类型选择 (7)3.1.2 尺寸确定 (7)3.1.3 材料选择 (7)3.1.4 游隙与预紧 (8)3.2 滑动轴承设计 (8)3.2.1 类型选择 (8)3.2.2 尺寸确定 (8)3.2.3 材料选择 (8)3.2.4 润滑与冷却 (8)3.3 轴承的校核与优化 (8)3.3.1 校核轴承寿命 (8)3.3.2 校核轴承承载能力 (8)3.3.3 优化轴承设计 (8)3.3.4 轴承故障分析与预防 (8)第4章传动系统设计 (9)4.1 带传动设计 (9)4.1.1 带传动概述 (9)4.1.2 带传动设计参数选择 (9)4.1.3 带传动设计计算 (9)4.2 齿轮传动设计 (9)4.2.2 齿轮传动设计参数选择 (9)4.2.3 齿轮传动设计计算 (9)4.3 联轴器与离合器设计 (10)4.3.1 联轴器设计 (10)4.3.2 离合器设计 (10)第5章联接件设计 (10)5.1 螺纹联接设计 (10)5.1.1 螺纹联接概述 (10)5.1.2 螺纹联接设计原则 (10)5.1.3 螺纹联接设计步骤 (10)5.2 键与花键联接设计 (11)5.2.1 键与花键联接概述 (11)5.2.2 键与花键联接设计原则 (11)5.2.3 键与花键联接设计步骤 (11)5.3 焊接与粘接设计 (11)5.3.1 焊接与粘接概述 (11)5.3.2 焊接与粘接设计原则 (11)5.3.3 焊接与粘接设计步骤 (12)第6章弹簧设计 (12)6.1 轴向压缩弹簧设计 (12)6.1.1 设计要求 (12)6.1.2 设计步骤 (12)6.2 轴向拉伸弹簧设计 (12)6.2.1 设计要求 (12)6.2.2 设计步骤 (12)6.3 扭转弹簧设计 (13)6.3.1 设计要求 (13)6.3.2 设计步骤 (13)第7章传动轴设计 (13)7.1 传动轴结构设计 (13)7.1.1 传动轴的组成 (13)7.1.2 传动轴的材料选择 (13)7.1.3 传动轴的结构设计要点 (14)7.2 传动轴强度计算 (14)7.2.1 轴的扭转强度计算 (14)7.2.2 轴的弯曲强度计算 (14)7.2.3 轴的疲劳强度计算 (14)7.3 传动轴的校核与优化 (14)7.3.1 校核计算 (14)7.3.2 结构优化 (14)7.3.3 仿真分析 (15)第8章联合加工工艺 (15)8.1 铸造工艺 (15)8.1.2 铸造材料选择 (15)8.1.3 铸造工艺参数 (15)8.1.4 铸造缺陷及防止措施 (15)8.2 锻造工艺 (15)8.2.1 锻造工艺概述 (15)8.2.2 锻造方法 (15)8.2.3 锻造材料选择 (15)8.2.4 锻造工艺参数 (16)8.2.5 锻造缺陷及防止措施 (16)8.3 热处理工艺 (16)8.3.1 热处理工艺概述 (16)8.3.2 常见热处理工艺 (16)8.3.3 热处理工艺参数 (16)8.3.4 热处理缺陷及防止措施 (16)8.3.5 热处理质量控制 (16)第9章数控加工技术 (16)9.1 数控车削加工 (16)9.1.1 概述 (16)9.1.2 数控车削机床 (16)9.1.3 数控车削工艺 (17)9.1.4 数控车削编程 (17)9.1.5 数控车削加工实例 (17)9.2 数控铣削加工 (17)9.2.1 概述 (17)9.2.2 数控铣削机床 (17)9.2.3 数控铣削工艺 (17)9.2.4 数控铣削编程 (17)9.2.5 数控铣削加工实例 (17)9.3 数控加工中心操作 (17)9.3.1 概述 (17)9.3.2 数控加工中心结构及功能 (17)9.3.3 数控加工中心操作要点 (17)9.3.4 数控加工中心编程 (17)9.3.5 数控加工中心加工实例 (17)第10章质量检测与装配 (18)10.1 机械零件质量检测 (18)10.1.1 质量检测概述 (18)10.1.2 检测方法 (18)10.1.3 检测标准 (18)10.2 机械零件装配工艺 (18)10.2.1 装配概述 (18)10.2.2 装配方法 (18)10.2.3 装配工艺 (18)10.3.1 装配误差概述 (19)10.3.2 装配误差来源 (19)10.3.3 装配误差控制方法 (19)第1章绪论1.1 机械零件设计概述机械零件设计作为机械工程领域的基础环节,对于保证机械设备功能、延长使用寿命及提高生产效率具有的作用。
1.联轴器命名原则a 联轴器名称应具有科学性、准确性;b 联轴器名称应简短易记;c 按联轴器的结构特点命名,但要与现有其它类似联轴器有所区别;d 按联轴器中具有特征的主要零件(形状、特点等)命名;e 按联轴器中主要零件特殊材料命名;f 按传统习惯命名;g 按上述综合因素命名;h联轴器品种名称不得重复是联轴器命名最基本的原则。
2.联轴器型号联轴器的型号由组别代号、品种代号、型式代号、规格代号组成。
联轴器的组别代号、品种代号、型式代号,取其名称的第一汉语拼音字母代号,如有重复时,则取第二个字母,或名称中第二、三个字母的第一、第二汉语拼音字母,或选其名称中具有特点字的第一、第二汉语拼音字母,以在同一组别、品种、型式中相互之间不得重复为原则。
联轴器的主参数为公称转矩Tn,单位为N·m。
公称转矩系列顺序号,为联轴器规格代号。
联轴器新旧标准对照表序号现行标准号产品型号旧标准号1 JB/T8854.1-2001 GCLD JB/T8854.1-1999 ZBJ19012-89 JB/ZQ4380-862 JB/T8854.2-2001GⅠCLJB/T8854.2-1999ZBJ19013-89JB/ZQ4378-86 GⅡCLZ JB/T8854.3-1999ZBJ19014-89 JB/ZQ4379-863 JB/T8854.3-2001GⅠCLJB/T8854.2-1999ZBJ19013-89JB/ZQ4222-86 GⅠCLZJB/T8854.3-1999ZBJ19014-89JB/ZQ4223-864 JB/ZQ4644-1997 NGCL JB/ZQ4644-865 JB/ZQ4645-1997 NGCLZ JB/ZQ4645-866 JB/ZQ4186-1997 WG /7 JB/T7001-1993 WGP /8 JB/T7002-1993 WGC /9 JB/T7003-1993 WGZ /10 JB/T7004-1993 WGT /11 JB/ZQ4218-86 CL Q/ZB104-7312 JB/ZQ4219-86 CLZ Q/ZB105-7313 GB/T5272-2002 LM LMD LMS LMZ-ⅠLMZ-ⅡGB5272-85ML M14 GB/T4323-2002 LT LTZ GB4323-8415 GB/T5014-2003 LX LXZ GB5014-8516 GB/T515-2003 LZ LZJ LZD LZZ GB5015-85 ZL17 GB/T6069-2002 GL GB6069-8618 GB/T5843-2003 GY GYS GYH GB5843-8619 GB/T5844-2002 UL GB5844-8620 JB/ZQ4376-1997 YL JB/ZQ4376-8621 JB/ZQ4384-1997 WHL JB/ZQ4384-8622 JB/ZQ4018-1997 LLA LLB JB/ZQ4018-8623 JB/T5514-1991 TGL /24 JB/ZQ4389-1997 制动轮JB/ZQ4389-86常用联轴器款式及特点2007-12-28常用的联轴器款式有:金属螺旋弹簧联轴器,金属膜片联轴器,免键轴套,波纹管弹性联轴器,十字滑块弹性联轴器,梅花形弹性联轴器,尼无曲面体联轴器。
第1部分机械设计概论1.设计机械时,应考虑哪些基本要求?2.何谓零件的失效?机械零件的主要失效形式有哪些?3.零件失效的原因有哪些?4.零件强度和刚度的条件是什么?5.你熟悉:名义载荷、名义应力、计算载荷、计算应力、载荷系数等名词术语吗?6.你熟悉机械零件的设计步骤吗?7.磨损的主要类型有哪些?8.制作机械零件的常用金属材料有哪些?9.钢和铸铁的区分标志是什么? 10.常用钢材有哪些种类? 11.零件毛坯获取方法有哪些? 12.设计机械零件时,优先选取哪种材料? 13.常用的有色金属是哪些? 14.常用的非金属材料有哪些? 15.何谓零件的互换性? 16.你理解如下名词的物理含义吗?基本尺寸、实际尺寸、最大极限尺寸、最小极限尺寸、尺寸误差、上偏差、下偏差、尺寸公差、零线、公差带、孔与轴的基本偏差、公差等级与标记方法、配合、间隙或过盈。
17.配合的类型有哪三种?其孔与轴的公差带相对位置如何? 18.配合的基准制有哪两种?对应公差带位置如何?19.试解释配合代号: H6/h5 (基准制、孔、轴代号、精度等级)。
20.表面粗糙度反映零件的什么误差?21.不同加工方法获得的零件表面粗糙度变化趋势如何? 22.何谓优先数系? 23.零件工艺性良好的标志是什么? 24.零件的工艺性优势哪些基本要求? 25.何谓标准化?制定标准化有何意义?26.标准化的特征是什么?27.实际工程中使用的标准有哪些层次?性质如何?第2部分联接1.螺纹是怎样形成的?2.常用螺纹的牙型有那几种?3.如何判断螺旋的旋向?4.何谓单线螺纹和多线螺纹?螺距与导程有何关系?5.何谓联接螺纹和传动螺纹?6.螺纹的主要参数有哪些?各用什么符号表示?(大径d、小径d1、中径d2、螺距P、导程S、螺旋升角ψ、牙型角α、牙侧角β)7.何谓螺纹的拧紧与拧松?8. 螺纹拧紧时驱动力矩T与轴向载荷F之间有何关系?9.螺纹拧松时驱动力矩T与轴向载荷F之间又有何关系? 10.何谓螺纹的自锁?自锁的条件是什么? 11.与矩形螺纹相比,非矩形螺纹的摩擦力是增大还是减小?为什么? 12.传动螺旋的机械效率计算公式如何? 13.传动螺旋与联接螺纹的螺旋升角的取值范围如何? 14.三角形普通螺纹与管螺纹的牙型角各为多少度? 15.何谓粗牙螺纹和细牙螺纹? 16.梯形螺纹和锯齿型螺纹的牙侧角各是多少?用于何种场合? 17.普通螺栓与铰制孔螺栓有何异同?各用于什么场合? 18.螺栓联接与螺钉联接的区别是什么? 19.双头螺柱用于什么场合? 20.紧定螺钉的作用是什么?用于什么场合?21.常用的螺母结构形式有哪些? 22.垫圈的作用是什么?有哪些常用的结构形式? 23.螺纹拧紧力矩与轴向载荷的关系如何?24.测力矩扳手与定力矩扳手有何区别? 25.螺纹的防松有哪些方法? 26.螺栓联接的主要失效形式有哪几种? 27.松螺栓的强度条件是什么? 28.紧螺栓的强度条件是什么? 29.何谓预紧力与残余预紧力? 30.受横向载荷螺栓的预紧力与载荷之间有何关系? 31.横向载荷较大时,可采取哪些措施来承受横向载荷? 32.为什么说受轴向载荷的螺栓,其总拉力不等于预紧力与工作载荷之和(即:Fa≠ F0+FE)?其正确计算公式如何? 33.你能利用螺栓与被联接件的受力变形图来分析螺栓与被联接件刚度对螺栓总拉力的影响吗? 34.相对刚度系数是如何定义的?它对螺栓总拉力有何影响? 35.螺栓受变载荷作用时,最容易在何部位产生疲劳断裂? 36.采取什么措施可提高螺栓联接的疲劳强度? 37.为什么降低kb ↓或增大kc ↑可以减小螺栓总拉力的变化范围? 38.为什么采用悬置螺母可以改善螺纹牙间的载荷分布? 39.减小应力集中的措施有哪些?40.避免或减小附加应力的措施有哪些? 41.螺旋传动的主要作用是什么? 42.对螺旋传动的要求是什么?(强度足够, 耐磨, 摩擦系数小)43.螺旋传动的主要失效形式是什么? 44.滚动螺旋类型有哪两种? 45.滚动螺旋的优缺点有哪些? 46.键的作用是什么? 47.键的类型有哪几种? 48. 标记:键C16×100 GB1096-79 的含义是什么? 49.导向平键联接有何特点? 50.半圆键有何特点?常用于何处? 51.楔键联接和切向键联接有何特点?常用于何处? 52. 当同一轴段采用两个键时,这两个键应于何布置? 53. 花键联接有何特点,有几种类型?第3部分带传动与链传动1.带传动是如何工作的?有哪几种类型?2.带传动为什么要定期张紧?有哪些张紧方法?3.带传动有哪些有缺点?4.带传动的紧边与松边有何关系?5.平皮带与V形带在条件相同时?哪个传递动力大?为什么?6.最大应力包括哪几部分?出现在何处?7.何谓带传动的弹性滑动?8.带绕过主动轮时,带速是落后还是超前轮速?9.带绕过从动轮时,带速是落后还是超前轮速? 10.V带由哪几部分组成?何谓节线、节面? 11.何谓带轮的基准直径和基准长度? 12.计算V带的许用功率时,为什么要对基本额定功率进行修正? 13.为什么要限制带轮的最小直径? 14.对小带轮的包角有何限制?可采取哪些措施可增大包角? 15.带传动的设计步骤如何?17.链传动有哪些特点?传动范围如何? 18.链传动有哪些优缺点? 19.链传动的主要参数是什么? 20.为什么链条的节数最好取偶数?而链轮齿数最好取奇数? 21.链轮的分度圆直径如何计算? 22.当主动链轮匀速转动时,从动链轮也是匀速转动吗? 23.链传动的速度不均匀系数与链轮齿数有何关系? 24.当链轮的齿数过大时,容易出现什么现象? 25.链节距对传动过程有何影响? 26.为什么链传动的中心距一般设计成可调节的?27.何谓链传动的功率曲线图? 28.链传动有哪些润滑方式? 29.链传动的布置原则如何?第4部分齿轮传动蜗杆传动1.齿轮的传动类型有哪两类?各用于什么场合?2.齿轮的失效形式有哪些?3.齿面疲劳点蚀的机理如何?常出现在哪种传动类型?4.齿面胶合的失效机理如何?避免齿面胶合的措施有哪些?5.减小齿面磨损的措施有哪些?6.齿轮常用材料及热处理方法有哪些?7.齿轮误差对传动过程有何影响?8.直齿轮切向力、径向力、法向力如何计算?9.齿形系数是否与模数有关?为什么? 10.软齿面闭式齿轮传动的设计模式如何? 11.硬齿面闭式齿轮传动的设计模式如何? 12.开式齿轮传动的设计模式如何? 13.斜齿轮切向力、径向力、轴向力如何计算? 14.斜齿轮的螺旋角通常取多少?人字齿轮的螺旋角一般取多少? 15.锥齿轮切向力、径向力、轴向力如何计算? 16.开式齿轮传动采用什么方式润滑?17.闭式齿轮传动的润滑方式取决于什么参数? 18.为什么高速齿轮传动不宜采用油池润滑? 19.影响齿轮传动效率的因素有哪些?1.蜗杆是如何形成的?蜗杆传动用于哪种传动场合?2.蜗杆传动的优缺点有哪些?3.阿基米德蜗杆是如何得到的?4.蜗杆传动的正确啮合条件如何?5.蜗杆的导程角与蜗轮的螺旋角有何关系?6.何谓蜗杆的直径系数?定义该系数的目的是什么?7.蜗杆的分度圆直径、导程角如何计算?8.蜗轮旋转方向如何确定?9.为什么蜗轮常采用青铜制造? 10.蜗杆的圆周力、径向力、轴向力大小如何计算? 11.轴向力的方向如何确定? 12.蜗杆传动的效率如何计算? 13.当蜗杆传动的热平衡计算超过允许值时,可采取哪些降温措施?第5部分 滑动轴承 滚动轴承1.轴承的作用如何?2.按轴承表面润滑情况,摩擦有哪几种状态?3.何谓向心滑动轴承?何谓推力滑动轴承?4.对轴承材料有哪些基本要求?常用的轴承材料有哪些?5.润滑剂的作用是什么?工程上常用的润滑剂有哪几类?6.润滑油的具有哪些特性?其选用原则是什么?7.润滑脂是如何得到的?它有何优缺点?8.常用的固体润滑剂有哪几种?适用于什么场合?9.动压油膜产生的必要条件是什么?1.滚动轴承由哪些零件组成?各零件的起何作用?2.滚动轴承有哪些优缺点?3.何谓滑动轴承的接触角?它与轴向承载能力有何关系?4.滚动轴承是如何分类的?5.滚动轴承基本类型有哪些?它们都能承受哪些载荷?6.什么是滚动轴承的极限转速?7.何谓滚动轴承的角偏差?角偏差过大时,宜采用什么轴承?8.滚动轴承基本代号代表什么含义?代号:61210的含义是什么?9.滚动轴承的失效形式有哪些? 10.何谓滚动轴承的寿命? 11.何谓滚动轴承的可靠度? 12.何谓滚动轴承的基本额定寿命? 13.何谓滚动轴承的基本额定动载荷? 14.何谓滚动轴承的当量动载荷? 15.如何正确判别角接触向心轴承所受轴向载荷? 16.滚动轴承密封的目的是什么?17.滚动轴承的密封形式有哪些? 18.你会根据载荷情况选择滚动轴承的类型吗? 19.滚动轴承常用的固定形式有那两种? 20.两端固定支承预留补偿间隙的目的是什么? 21.一端固定、一端游动适用于什么场合? 22.轴承间隙调整方法有哪些? 23.滚动轴承为什么要预紧?预紧方法有哪些? 24.轴承组合位置的调整可用什么方法来实现? 25.滚动轴承内外圈的配合的一般原则是什么?第6部分 轴、联轴器、离合器、制动器1.轴的作用如何?2.轴的类型有哪些?转轴、传动轴、心轴的承受载荷有何区别?3.常用轴的形状有哪些?4.轴的常用材料有哪些?5.轴的设计应考虑哪些要求?6.为什么直轴要设计成阶梯状?7.轴端倒角、砂轮越程槽、螺纹退刀槽有何作用?8.用什么方法可实现轴上零件的准确定位?9.用什么方法可实现轴上零件的轴向与周向固定? 10.轴端零件可用什么方法固定? 11.轴肩尺寸与轴上零件的倒角与圆角参数有何关系? 12.轴向力较小时,常用哪些方式固定轴上零件?13.零件的周向固定可采用哪些方式来实现? 14.当同一根轴上有两个键槽时,往往设计成共线形式,为什么? 15.有哪些措施可减小轴的应力集中? 16.按弯扭合成计算轴的强度时,为什么要引入折合系数? 17.何谓当量弯矩?1.联轴器、离合器、制动器的作用是什么?有哪些类型?2.选择联轴器、离合器的依据是什么?3.两轴线可能存在哪几种相对位移量?4.为什么在工程上常采用双万向联轴器而不用单万向联轴器?5.双万向联轴器实现等速输出的条件是什么?6.牙嵌式离合器的牙型有哪几种?7.摩擦式离合器的工作原理如何?有何优缺点?8.为什么圆锥式摩擦离合器只需要很小的操纵力即能使离合器传递较大的转矩?9.根据定向离合器的工作原理,你能判断星轮的转动方向吗? 10.制动器有何作用?其工作原理是什么?1、受横向转矩的螺栓组采用铰制孔时,每个螺栓所受的载荷是 。
联轴器的选择原则1)转矩T:T↑,选刚性联轴器、无弹性元件或有金属弹性元件的挠性联轴器; T有冲击振动,选有弹性元件的挠性联轴器;2)转速n:n↑,非金属弹性元件的挠性联轴器;3)对中性:对中性好选刚性联轴器,需补偿时选挠性联轴器;4)装拆:考虑装拆方便,选可直接径向移动的联轴器;5)环境:若在高温下工作,不可选有非金属元件的联轴器;6)成本:同等条件下,尽量选择价格低,维护简单的联轴器;型号选择1)联轴器计算扭矩Tc =KT=9550KnPw式中:TC--计算扭矩,N﹒m;T——理论(名义)扭矩,N﹒m;K——工作情况系数,见表18-1;Pw——理论(名义)工作功率,kW;n——工作转速,r/mm;2)确定联轴器型号Τc≤[Τ][T]-—联轴器的公称扭矩、许用扭矩,N﹒m;见机械设计手册。
3)校核最大转速n≤[n][T]--联轴器的最大转速,r/min;见机械设计手册。
4)协调轴孔结构及直径机械设计手册中查出的联轴器一般有一轴径范围,必须满足。
轴头结构一般有锥孔、圆柱孔和短圆柱孔三种,可根据工作要求选择应用实例由于1在高速轴上,转速较高,且电机与减速箱不在同一基础上,其两轴必有相对偏差,因而选用有非金属弹性元件的挠性联轴器,如弹性柱销联轴器或弹性套柱销联轴器。
而2在低速轴上,转速较低,但载荷较大,同样其两轴必有相对偏差,因而选用无弹性元件的挠性联轴器,如齿轮联轴器或链式联轴器下图为起重机卷筒与减速器的连接,其中选用一特种齿轮联轴器,以补偿两轴间的误差。
制动装置的种类及其特点制动装置只要用来阻止悬吊物品下落,阻止臂架或转台在风力作用下转动,实现停车以及在某些特殊情况下,按工作需要实现减低或调节机构运动速度。
制动装置由制动器和打开装置组成.棘轮棘爪停止器是最简单的制动装置,他能阻止物品下落又不妨碍起升机构正转时物品向上运动。
它可以单独使用,也可与制动器联合使用。
目前广泛应用的是电器打开装置的制动器,他能支持物品不下落,同时又可起到调节速度的作用。
联轴器新旧标准对照表联轴器新旧标准对照表1.联轴器命名原则a 联轴器名称应具有科学性、准确性;b 联轴器名称应简短易记;c 按联轴器的结构特点命名,但要与现有其它类似联轴器有所区别;d 按联轴器中具有特征的主要零件(形状、特点等)命名;e 按联轴器中主要零件特殊材料命名;f 按传统习惯命名;g 按上述综合因素命名;h联轴器品种名称不得重复是联轴器命名最基本的原则。
2.联轴器型号联轴器的型号由组别代号、品种代号、型式代号、规格代号组成。
联轴器的组别代号、品种代号、型式代号,取其名称的第一汉语拼音字母代号,如有重复时,则取第二个字母,或名称中第二、三个字母的第一、第二汉语拼音字母,或选其名称中具有特点字的第一、第二汉语拼音字母,以在同一组别、品种、型式中相互之间不得重复为原则。
联轴器的主参数为公称转矩Tn,单位为N•m。
公称转矩系列顺序号,为联轴器规格代号。
类别组别品种型式规格名称型号名称代号名称代号名称代号新旧刚性联轴器G 凸缘式Y 基本型18 凸缘联轴器GY YL有对中榫型 D 18 有对中榫凸缘联轴器GYD YKD套筒式T 套筒联轴器GT夹壳式J 基本型夹壳联轴器GJ立式L 立式夹壳联轴器GJN径向键式N 径向键凸缘联轴器GN GT平行轴式P 滚动轴承型G 15 滚动轴承平行轴联轴器GPG PLG滑动轴承型H 15 滑动轴承平行轴联轴器GPH PLH挠性联轴器无弹性元件挠性联轴器W 滑块式H 10 滑块联轴器WH HL鼓形齿式G 基本型30/24 鼓形齿联轴器WG双面分体式S 双面鼓形齿联轴器WGS单面分体式 D 30/25 单面鼓形齿联轴器WGD接中间轴式J 30/25 接中间轴鼓形齿联轴器WGJ接中间套式T 24 接中间套鼓形齿联轴器WGT垂直安装式S 14 垂直安装鼓形齿联轴器WGS带制动轮式Z 14 带制动轮鼓形齿联轴器WGZ带制动盘式P 14 带制动盘鼓形齿联轴器WGP直齿式 C 直齿联轴器WC滚子链Z 双排链15 滚子链联轴器WZ GL单排链 D 单排链联轴器WZD齿形链式L 齿形链联轴器WL套筒链式T 套筒链联轴器WT十字轴式S 整体叉头型 C 11~13 整体叉头十字轴万向联轴器WSC SWC 部分轴承座型P 14 部分轴承座十字轴万向联轴器WSP SWP整体轴承座型Z 11 整体轴承座十字轴万向联轴器WSZ SWZ小型8 十字轴万向联轴器WS球笼式Q 基本型9 球笼万向联轴器WQ QWL大倾角型 D 7 大倾角球笼万向联轴器WQD QWLZ 球叉式 A 球叉万向联轴器WA凸块式K 凸块万向联轴器WK三球销式U 三球销万向联轴器WU三销式N 三销万向联轴器WN铰杆式G 铰杆万向联轴器WG球铰式M 球铰万向联轴器WM球铰柱塞式 B 球铰柱塞万向联轴器WB钢球式 E 钢球联轴器WE三叉杆式 D 三叉杆万向联轴器WD球面滚子式J 基本型17 球面滚子联轴器WJ WJA型 A 16 A型球面滚子联轴器WJA WJA 非金属弹性元件挠性联轴器L 轮胎式U 带骨架型18 轮胎式联轴器LU UL整体型N 整体轮胎式联轴器LUN开口型K 开口轮胎式联轴器LYK弹性套柱销式T 基本型13 弹性套柱销联轴器LT TL带制动轮型Z 9 带制动轮弹性套柱销联轴器LTZ TLL弹性柱销式H 基本型14 弹性柱销联轴器LH HL带制动轮型Z 15 带制动轮弹性柱销联轴器LHZ HLL弹性柱销齿式Z 基本型23 弹性柱销齿式联轴器LZ ZL圆锥轴孔型 D 13 圆锥轴孔弹性柱销齿林联轴器LZD ZLD接中间轴型J 23 接中间轴弹性柱销齿式联轴器LZJ ZLZ带制动轮型Z 9 带制动轮弹性柱销齿式联轴器LZZ ZLL梅花形基本型14 梅花形弹性联轴器LM ML单法兰型 D 14 单法兰梅花弹性联轴器LMD MLZ双法兰型S 14 双法兰梅花弹性联轴器LMS MLS分体式制动轮型ZⅠ13 分体式制动轮梅花型弹性联轴器LMZI MLL-I整体式制动轮型ZⅡ13 整体式制动轮梅花型弹性联轴器LMZⅡMLL-Ⅱ凹型环式 A 凹型环式联轴器LA弹性套筒式G 弹性套筒联轴器LG弹性板式 B 弹性板联轴器LB多角式 D 11 多角形弹性联轴器LD芯型N 基本型14 芯型弹性联轴器LN NL双法兰型S 14 双法兰芯型弹性联轴器LNS NLS弹性环X 16 橡胶金属环联轴器LXH型弹性块R 基本型A/B 13/19 H型弹性块联轴器LR HTLA接中间轴型J 10 接中间轴H型弹性块联轴器LRJ HTLE带制动轮型Z 7/9 带制动轮H型弹性块联轴器LRZ HTLC扇形块式 E 32 扇形块弹性联轴器LE弹性活销 F 20 弹性活销联轴器LF鞍形块 C 17 鞍形块弹性联轴器LC LAK弹性块式K 基本型20 弹性块联轴器LK安全销型 A 20 带安全销弹性块联轴器LKA径向弹性柱销式J 基本型16 径向弹性柱销联轴器LJ单法兰型 D 16 单法兰径向弹性柱销联轴器LJD带制动轮型Z 9 带制动轮径向弹性柱销联轴器LJZ LJZ接中间轴型J 16 接中间轴径向弹性柱销联轴器LJJ LJJ 金属弹性元件挠性联轴器J 膜片式M 基本型19/32 膜片联轴器JM ML接中间轴型J 12/42 接中间轴膜片联轴器JMJ接中间套型T 接中间套膜片联轴器JMT双联型S 双联膜片联轴器JMS膜盘式P 膜盘联轴器JP蛇形弹簧式S 基本型25 蛇形弹簧联轴器双法兰型S 19 双法兰蛇形弹簧联轴器JSS单法兰型 D 19 单法兰蛇形弹簧联轴器JSD接中间轴型J 16 接中间轴蛇形弹簧联轴器JSJ高速型G 10 高速蛇形弹簧联轴器JSG带制动轮型Z 8 带制动轮蛇形弹簧联轴器JSZ带制动盘型P 11 带制动盘蛇形弹簧联轴器JSP安全型 A 19 安全型蛇形弹簧联轴器JSA 簧片式H 19 簧片联轴器JH挠性杆式T 普通型18 挠性杆联轴器JT S高速型G 18 高速型挠性杆联轴器JTG H 卷簧式N 卷簧联轴器JN螺旋弹簧式L 螺旋弹簧联轴器JL波纹管式 B 波纹管联轴器JB BL弹性管式G 弹性管联轴器JG TL薄膜式O 薄膜联轴器JQ ML浮动盘簧片 F 浮动盘簧片联轴器JF 组合挠性联轴器Z 膜片橡胶M 膜片橡胶弹性联轴器ZM膜片齿式 C 膜片齿式联轴器ZC组合齿式S 组合齿式联轴器ZS组合链条T 组合链条联轴器ZT组合滑块H 组合滑块联轴器ZH组合万向W 组合万向联轴器ZW安全联轴器 A 钢球式Q 基本型钢球安全联轴器AQ带制动轮型Z 带制动轮钢球安全联轴器AQZV带轮型P V带轮钢球安全联轴器AQP钢砂式S 基本型钢砂安全联轴器ASV带轮型V V带轮钢砂安全联轴器ASV液压式Y 轴联接型 C 液压式安全联轴器AYC键联接型G 键联接液压安全联轴器AYG法兰联接型S 法兰联接液压安全联轴器AYS 摩擦式M 内张型内张摩擦安全联轴器AM链轮型链轮摩擦安全联轴器AM AM单体共轴线型L L型链轮摩擦安全联轴器AML AML, 磁粉式 F &n, bsp; 磁粉式安全联轴器AF销钉式 A 销钉式安全联轴器AA永磁式 C 永磁式安全联轴器AV蛇形弹簧式S 蛇形弹簧安全联轴器AMS AJS联轴器新旧标准对照表序号现行标准号产品型号旧标准号产品型号1 JB/T8854.1-2001 GCLD JB/T8854.1-1999ZBJ19012-89 GCLDJB/ZQ4380-86 GⅡCLD2 JB/T8854.2-2001 GⅠCL JB/T8854.2-1999ZBJ19013-89JB/ZQ4378-86 GⅡCLGⅡCLZ JB/T8854.3-1999ZBJ19014-89JB/ZQ4379-86 GⅡCLZ3 JB/T8854.3-2001 GⅠCL JB/T8854.2-1999ZBJ19013-89JB/ZQ4222-86 GⅠCLGⅠCLZ JB/T8854.3-1999ZBJ19014-89JB/ZQ4223-86 GⅠCLZ4 JB/ZQ4644-1997 NGCL JB/ZQ4644-86 NGCL5 JB/ZQ4645-1997 NGCLZ JB/ZQ4645-86 NGCLZ6 JB/ZQ4186-1997 WG / /7 JB/T7001-1993 WGP / /8 JB/T7002-1993 WGC / /9 JB/T7003-1993 WGZ / /10 JB/T7004-1993 WGT / /11 JB/ZQ4218-86 CL Q/ZB104-73 CL12 JB/ZQ4219-86 CLZ Q/ZB105-73 CLZ13 GB/T5272-2002 LM LMD LMS LMZ-ⅠLMZ-ⅡGB5272-85 ML MLZ MLS MLL-ⅠMLL-Ⅱ14 GB/T4323-2002 LT LTZ GB4323-84 TL TLL15 GB/T5014-2003 LX LXZ GB5014-85 HL HLL16 GB/T515-2003 LZ LZJ LZD LZZ GB5015-85 ZL ZLZ ZLD ZLL17 GB/T6069-2002 GL GB6069-86 GL18 GB/T5843-2003 GY GYS GYH GB5843-86 YL YLD19 GB/T5844-2002 UL GB5844-86 UL20 JB/ZQ4376-1997 YL JB/ZQ4376-86 YL21 JB/ZQ4384-1997 WHL JB/ZQ4384-86 KL22 JB/ZQ4018-1997 LLA LLB JB/ZQ4018-86 LLA LLB23 JB/T5514-1991 TGL / /24 JB/ZQ4389-1997 制动轮JB/ZQ4389-86 制动轮。
第一章机械设计总论本章节包括5个知识点,1.机械零件的主要失效形式及计算准则;(重点)2.机械零件设计的一般步骤;3.材料的疲劳特性4.机械零件的强度计算;(重点)5.机械零件的抗剪裂强度和接触强度。
在复习每一个知识点的过程中,首先要了解知识点,通过熟悉教材内容,识记一般的知识点,尽可能脑中对零件有总体的认识,再通过本讲义如下内容对应的例题,从分析、解题、注意易错点到完成老师布置的作业完成相应知识点的掌握过程。
【知识点1】机械零件的主要失效形式及计算准则【例题1】机械零件的主要失效形式有哪些?分析:基本知识点的熟记解题:断裂,表面压碎,表面点蚀,塑形变形,过量弹性变形,共振,过热,过量磨损易错点:回答不够全面作业:《机械设计与机械原理考研指南》P18页第20、21、22等题习题:简述机械零件的计算准则【知识点2】机械零件的强度计算【例题2】简述应力特征r的取值范围及应力分类分析:基本知识点的熟记解题:TWrW1,r=1时为静应力,r=T是为循环变应力,r=0时为脉动变应力易错点:分类理解不清作业:《机械设计与机械原理考研指南》P19页第36、37等题习题:简述载荷与应力的类型第二章平面连杆机构及其设计(不考)第三章凸轮机构及其设计(不考)第四章步进机构及其设计(不考)第五章齿轮传动设计本章节包括6个知识点,1.齿轮传动的主要参数及几何尺寸计算;2.齿轮常用材料及热处理方法;3.硬齿面,软齿面,开式传动,闭式传动等概念4.齿轮传动的的常见失效形式,受力分析;(重点)5.直齿,斜齿圆柱齿轮传动的强度计算6.齿轮设计准则。
(重点)其中必须掌握的知识点是3个,1.硬齿面,软齿面,开式传动,闭式传动等概念2.齿轮传动的的常见失效形式,受力分析;3.齿轮设计准则。
【知识点1】齿轮传动的的常见失效形式【例题1】简述齿轮传动的常见失效形式分析:这一考题在历年考研试卷中比较常见,或考简答,或变换形式考填空解题:1.轮齿折断,多发生在脆性材料轮齿根部2.齿面点蚀,多发生在润滑良好的闭式软齿面齿轮中3.齿面胶合,多发生在高速重载热条件差的闭式齿轮中4.齿面磨损,多发生在开式齿轮传动中5.齿面塑性变形,多发生在底速过载,频繁启动的软齿面齿轮传动中易错点:回答不够准确作业:《机械设计与机械原理考研指南》P43页第1、2题,p46页第43、44、45、46题习题:齿面点蚀首先出现在齿面节线附近的原因。
联轴器的选择原则
1)转矩T:T↑,选刚性联轴器、无弹性元件或有金属弹性元件的挠性联轴器; T有冲击振动,选有弹性元件的挠性联轴器;
2)转速n:n↑,非金属弹性元件的挠性联轴器;
3)对中性:对中性好选刚性联轴器,需补偿时选挠性联轴器;
4)装拆:考虑装拆方便,选可直接径向移动的联轴器;
5)环境:若在高温下工作,不可选有非金属元件的联轴器;
6)成本:同等条件下,尽量选择价格低,维护简单的联轴器;
型号选择
1) 联轴器计算扭矩
T
c =KT=9550K
n
P
w
式中:TC--计算扭矩,N﹒m;
T--理论(名义)扭矩,N﹒m;
K--工作情况系数,见表18-1;
Pw--理论(名义)工作功率,kW;
n--工作转速,r/mm;
2) 确定联轴器型号Τc≤[Τ]
[T]--联轴器的公称扭矩、许用扭矩,N﹒m;见机械设计手册。
3)校核最大转速n≤[n]
[T]--联轴器的最大转速,r/min;见机械设计手册。
4)协调轴孔结构及直径
机械设计手册中查出的联轴器一般有一轴径范围,必须满足。
轴头结构一般有锥孔、圆柱孔和短圆柱孔三种,可根据工作要求选择
应用实例
由于1在高速轴上,转速较高,且电机与减速箱不在同一基础上,其两轴必有相对偏差,因而选用有非金属弹性元件的挠性联轴器,如弹性柱销联轴器或弹性套柱销联轴器。
而2在低速轴上,转速较低,但载荷较大,同样其两轴必有相对偏差,因而选用无弹性元件的挠性联轴器,如齿轮联轴器或链式联轴器下图为起重机卷筒与减速器的连接,其中选用一特种齿轮联轴器,以补偿两轴间的误差。
制动装置的种类及其特点
制动装置只要用来阻止悬吊物品下落,阻止臂架或转台在风力作用下转动,实现停车以及在某些特殊情况下,按工作需要实现减低或调节机构运动速度。
制动装置由制动器和打开装置组成。
棘轮棘爪停止器是最简单的制动装置,他能阻止物品下落又不妨碍起升机构正转时物品向上运动。
它可以单独使用,也可与制动器联合使用。
目前广泛应用的是电器打开装置的制动器,他能支持物品不下落,同时又可起到调节速度的作用。
这种制动器靠弹簧制动,靠电磁铁或液压推杆打开。
多数机构如起升、变幅与运行机构,采用常闭式制动器;旋转机构或某些要求缓慢停车的起重机运行机构,也可采用常用脚踏式的制动器。
电磁铁制动器的特点:构造简单,工作安全可靠;但工作响声大、冲击大、电磁铁线圈寿命短。
液压推杆制动器的推动器部分,构造稍为复杂,但工作平稳,使用寿命长,用于运行与旋转机构上较为合适。
液压电磁制动器具有前两种制动器的优点,由于电磁铁浸于油中,线圈寿命长;能自动补偿制动瓦的磨损,制动器动作时间可调整,能广泛满足各机构的使用要求,宜用于高温环境以及使用频繁的起重机上。
他的缺点是:构造复杂,采用交流电源时需增加硅整流器,成本也较高。
车轮组种类及其特点
车轮组是运行机构的一个重要部件,由车轮、轴与轴承箱等组成。
车轮的轮缘有双轮缘、单轮缘及无轮缘三种,故车轮组相应的也应有三种。
目前起重机大车主要采用双轮缘车轮。
对一些在繁重条件下使用的起重机,除采用双轮缘车轮外,在车轮旁,往往还加装水平轮,这样可避免起重机歪斜运行时轮缘与轨道侧面的接触,歪斜力由水平轮来忍受,使车轮轮缘的磨损减轻。
小车车轮广泛采用单轮缘车轮(轮缘在起重机轨道外侧)。
车轮踏面形状主要有圆柱形、圆锥形以及鼓形三种。
从动轮采用圆柱形,驱动轮可以采用圆柱形也可以采用圆锥形;采用圆锥形踏面车轮时须配用头部带曲率的钢轨。
在工字梁翼缘上运行的电动葫芦的车轮,主要采用鼓形踏面。
