Ansys分析常用技巧

学会使用ANSYS进行工程仿真分析第一章：ANSYS工程仿真分析的基础知识ANSYS是目前世界上广泛使用的一种工程仿真分析软件，它可以用于各种不同领域的工程分析和设计。

熟练掌握ANSYS的使用方法对于工程师来说至关重要。

本章将介绍ANSYS的基础知识，包括软件的安装和启动、用户界面的介绍以及基本操作方法等。

首先，安装ANSYS软件是使用它的前提。

用户可以从ANSYS 官方网站上下载安装文件，并按照安装向导的步骤进行安装。

安装完成后，可以通过点击桌面上的图标来启动ANSYS。

启动后，会出现ANSYS的用户界面。

用户界面通常由菜单栏、工具栏、主窗口和命令窗口等组成。

菜单栏上包含了各种功能的菜单，用户可以通过点击菜单来选择所需的功能。

工具栏上则包含了一些常用的工具按钮，可以方便地进行操作。

主窗口用于显示分析结果和编辑模型等。

命令窗口则用于输入命令进行操作，这在一些高级功能中会用到。

在进行工程仿真分析之前，需要先创建一个模型。

ANSYS提供了多种建模工具，例如几何建模工具和计算网格生成工具等。

可以根据需要选择合适的建模工具，并按照提示进行操作。

在建模完成后，可以对模型进行网格生成，即将模型划分为小块，并计算各个小块上的分析参数。

第二章：结构分析结构分析是ANSYS中的一个重要模块，用于对各种结构件进行强度、刚度和模态等分析。

本章将介绍ANSYS中常用的结构分析方法和技巧。

在进行结构分析之前，需要先定义结构的边界条件和加载条件。

边界条件包括约束条件和支撑条件等，而加载条件则包括外力和内力等。

用户可以通过ANSYS提供的工具来定义这些条件，并将其应用于模型中。

在进行结构分析时，可以选择合适的分析方法。

ANSYS提供了多种分析方法，例如静力分析、动力分析和模态分析等。

用户可以根据具体的分析要求选择合适的方法，并设置相应的分析参数。

在进行结构分析时，还可以使用ANSYS的后处理功能来查看分析结果。

后处理功能可以用于绘制应力云图、位移云图和动力响应曲线等。

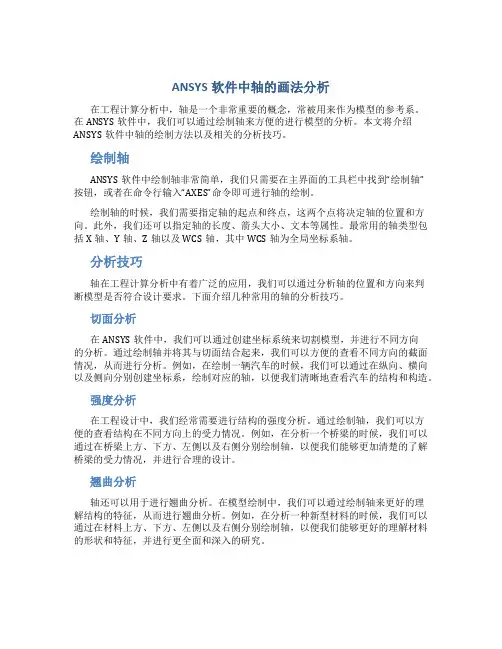

ANSYS软件中轴的画法分析在工程计算分析中，轴是一个非常重要的概念，常被用来作为模型的参考系。

在ANSYS软件中，我们可以通过绘制轴来方便的进行模型的分析。

本文将介绍ANSYS软件中轴的绘制方法以及相关的分析技巧。

绘制轴ANSYS软件中绘制轴非常简单，我们只需要在主界面的工具栏中找到“绘制轴”按钮，或者在命令行输入“AXES”命令即可进行轴的绘制。

绘制轴的时候，我们需要指定轴的起点和终点，这两个点将决定轴的位置和方向。

此外，我们还可以指定轴的长度、箭头大小、文本等属性。

最常用的轴类型包括X轴、Y轴、Z轴以及WCS轴，其中WCS轴为全局坐标系轴。

分析技巧轴在工程计算分析中有着广泛的应用，我们可以通过分析轴的位置和方向来判断模型是否符合设计要求。

下面介绍几种常用的轴的分析技巧。

切面分析在ANSYS软件中，我们可以通过创建坐标系统来切割模型，并进行不同方向的分析。

通过绘制轴并将其与切面结合起来，我们可以方便的查看不同方向的截面情况，从而进行分析。

例如，在绘制一辆汽车的时候，我们可以通过在纵向、横向以及侧向分别创建坐标系，绘制对应的轴，以便我们清晰地查看汽车的结构和构造。

强度分析在工程设计中，我们经常需要进行结构的强度分析。

通过绘制轴，我们可以方便的查看结构在不同方向上的受力情况。

例如，在分析一个桥梁的时候，我们可以通过在桥梁上方、下方、左侧以及右侧分别绘制轴，以便我们能够更加清楚的了解桥梁的受力情况，并进行合理的设计。

翘曲分析轴还可以用于进行翘曲分析。

在模型绘制中，我们可以通过绘制轴来更好的理解结构的特征，从而进行翘曲分析。

例如，在分析一种新型材料的时候，我们可以通过在材料上方、下方、左侧以及右侧分别绘制轴，以便我们能够更好的理解材料的形状和特征，并进行更全面和深入的研究。

总结通过本文的介绍，我们了解了在ANSYS软件中绘制轴和使用轴进行分析的方法和技巧。

轴作为工程分析中的重要概念，对于工程计算分析有着非常重要的意义。

ANSYS模态分析教程及实例讲解ANSYS是一款常用的有限元分析软件，可以用于执行结构分析、热分析、流体分析等多种工程分析。

模态分析是其中的一项重要功能，用于计算和分析结构的固有振动特性，包括固有频率、振型和振动模态，可以帮助工程师了解和优化结构的动态响应。

以下是一份ANSYS模态分析教程及实例讲解，包含了基本步骤和常用命令，帮助读者快速上手模态分析。

1.创建模型：首先需要创建模型，在ANSYS界面中构建出待分析的结构模型，包括几何形状、材料属性和边界条件等。

可以使用ANSYS的建模工具，也可以导入外部CAD模型。

2.网格划分：在模型创建完毕后，需要进行网格划分，将结构划分为小的单元，使用ANSYS的网格划分功能生成有限元网格。

网格划分的细腻程度会影响分析结果的准确性和计算时间，需要根据分析需要进行合理选择。

3.设置材料属性：在模型和网格创建完毕后，需要设置材料属性，包括弹性模量、密度和材料类型等。

可以通过ANSYS的材料库选择已有的材料属性，也可以自定义材料属性。

4.定义边界条件：在模型、网格和材料属性设置完毕后，需要定义结构的边界条件，包括约束和加载条件。

约束条件是指结构受限的自由度，例如固定支撑或限制位移；加载条件是指施加到结构上的载荷，例如重力或外部力。

5.运行模态分析：完成前面几个步骤后，就可以执行模态分析了。

在ANSYS中，可以使用MODAL命令来进行模态分析。

MODAL命令需要指定求解器和控制选项，例如求解的模态数量、频率范围和收敛准则等。

6.分析结果：模态分析完成后，ANSYS会输出结构的振动特性，包括固有频率、振型和振动模态。

可以使用POST命令查看和分析分析结果，例如绘制振动模态或振动模态的频率响应。

下面是一个实际的案例，将使用ANSYS执行模态分析并分析分析结果。

案例：矩形板的模态分析1.创建模型：在ANSYS界面中创建一个矩形板结构模型，包括矩形板的几何形状和材料属性等。

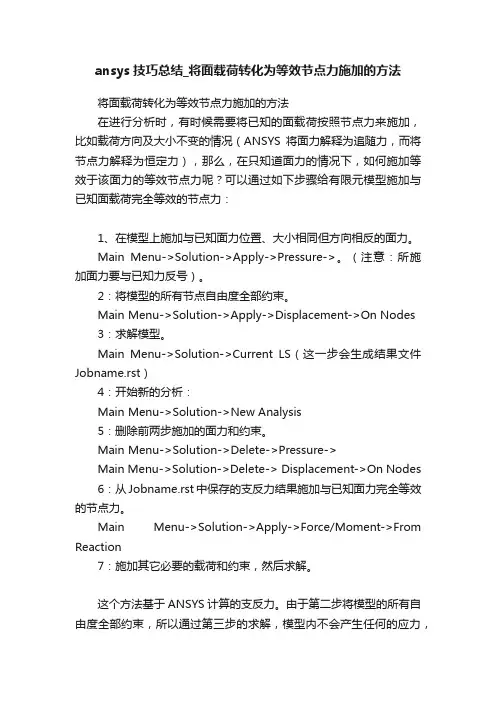

ansys技巧总结_将面载荷转化为等效节点力施加的方法将面载荷转化为等效节点力施加的方法在进行分析时，有时候需要将已知的面载荷按照节点力来施加，比如载荷方向及大小不变的情况（ANSYS将面力解释为追随力，而将节点力解释为恒定力），那么，在只知道面力的情况下，如何施加等效于该面力的等效节点力呢？可以通过如下步骤给有限元模型施加与已知面载荷完全等效的节点力：1、在模型上施加与已知面力位置、大小相同但方向相反的面力。

Main Menu->Solution->Apply->Pressure->。

（注意：所施加面力要与已知力反号）。

2：将模型的所有节点自由度全部约束。

Main Menu->Solution->Apply->Displacement->On Nodes3：求解模型。

Main Menu->Solution->Current LS（这一步会生成结果文件Jobname.rst）4：开始新的分析：Main Menu->Solution->New Analysis5：删除前两步施加的面力和约束。

Main Menu->Solution->Delete->Pressure->Main Menu->Solution->Delete-> Displacement->On Nodes 6：从Jobname.rst中保存的支反力结果施加与已知面力完全等效的节点力。

Main Menu->Solution->Apply->Force/Moment->From Reaction7：施加其它必要的载荷和约束，然后求解。

这个方法基于ANSYS计算的支反力。

由于第二步将模型的所有自由度全部约束，所以通过第三步的求解，模型内不会产生任何的应力，为了保持载荷作用面上节点的平衡，这些节点上将产生与第一步施加面力大小完全等效但方向相反的节点支反力。

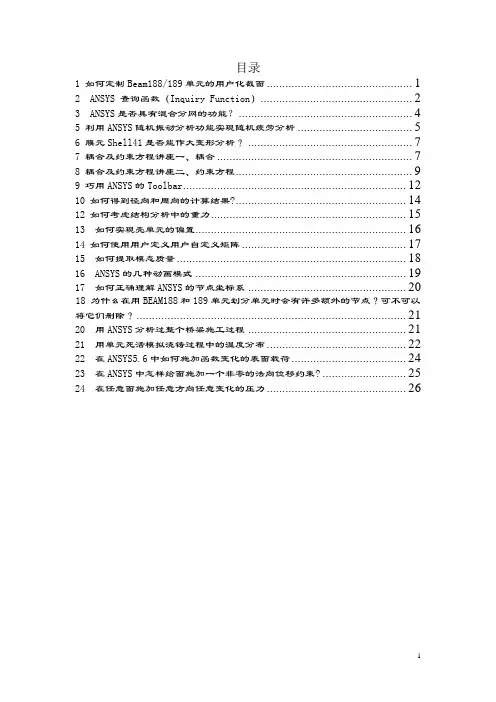

目录1 如何定制Beam188/189单元的用户化截面 (1)2 ANSYS 查询函数（Inquiry Function） (2)3 ANSYS是否具有混合分网的功能？ (4)5 利用ANSYS随机振动分析功能实现随机疲劳分析 (5)6 膜元Shell41是否能作大变形分析？ (7)7 耦合及约束方程讲座一、耦合 (7)8 耦合及约束方程讲座二、约束方程 (9)9 巧用ANSYS的Toolbar (12)10 如何得到径向和周向的计算结果? (14)12 如何考虑结构分析中的重力 (15)13 如何实现壳单元的偏置 (16)14 如何使用用户定义用户自定义矩阵 (17)15 如何提取模态质量 (18)16 ANSYS的几种动画模式 (19)17 如何正确理解ANSYS的节点坐标系 (20)18 为什么在用BEAM188和189单元划分单元时会有许多额外的节点？可不可以将它们删除？ (21)20 用ANSYS分析过整个桥梁施工过程 (21)21 用单元死活模拟浇铸过程中的温度分布 (22)22 在ANSYS5.6中如何施加函数变化的表面载荷 (24)23 在ANSYS中怎样给面施加一个非零的法向位移约束? (25)24 在任意面施加任意方向任意变化的压力 (26)1 如何定制Beam188/189单元的用户化截面ANSYS提供了几种通用截面供用户选用，但有时不能满足用户的特殊需求。

为此，ANSYS提供了用户创建截面（库）的方法。

如果你需要创建一个非通用横截面，必须创建一个用户网格文件。

具体方法是，首先创建一个2-D实体模型，然后利用SECWRITE 命令将其保存(Main Menu>Preprocessor>Sections> -Beam-Write Sec Mesh)。

该过程的细节如下：1.创建截面的几何模型（二维面模型）。

2.对所有线设置单元份数或者单元最大尺寸 (Main Menu>Preprocessor>-Meshing-Size Cntrls>-Lines-Picked Lines或使用MeshTool)。

ansys有限元分析实用教程2篇第一篇：ansys有限元分析实用教程（上）有限元分析是一种广泛应用的数值分析方法，可用于模拟和分析各种结构和系统的受力、变形及其他物理行为。

在ansys软件平台下，有限元分析功能十分强大，能够对各种工程问题进行有效的分析和解决。

本文将介绍ansys有限元分析的基础操作和实用技巧。

一、建立模型在进行有限元分析前，首先需要建立准确的模型。

在ansys中，可以通过多种方式进行几何建模，包括手工绘制、导入CAD文件、复制现有模型等。

为了确保模型的准确性，需要注意以下几个方面：1.确定模型的几何形状，包括尺寸、几何特征等。

2.选择适当的单元类型，不同形状的单元适用于不同的工程问题。

3.注意建模过程中的单位一致性，确保模型的尺寸和材料参数等单位一致。

4.检查模型建立后的性质，包括质量、连接性和几何适应性等。

二、设置材料参数和加载条件建立模型后，需要设置材料的弹性参数和加载条件。

在ansys中，可以设置各种材料属性，包括弹性模量、泊松比、密度等。

此外，还需要设置加载条件，包括加速度、力、位移等。

在设置过程中，需要注意以下几个方面：1.根据实际情况选择材料参数和加载条件。

2.确保材料参数和加载条件设置正确。

3.考虑到不同工况下的加载条件，进行多组加载条件的设置。

三、网格划分网格划分是有限元分析中的关键步骤，它将模型分割成许多小单元进行计算。

在ansys中，可以通过手动划分、自动划分或导入外部网格等方式进行网格划分。

在进行网格划分时，需要注意以下几个方面：1.选择适当的单元类型和网格密度，确保模型计算结果的准确性。

2.考虑网格划分的效率和计算量，采用合理的网格划分策略。

3.对于复杂模型，可以采用自适应网格技术，提高计算效率和计算精度。

四、求解模型建立模型、设置材料参数和加载条件、网格划分之后，即可进行模型求解。

在ansys中，可以进行静态分析、动态分析、热分析、流体分析等多种分析类型。

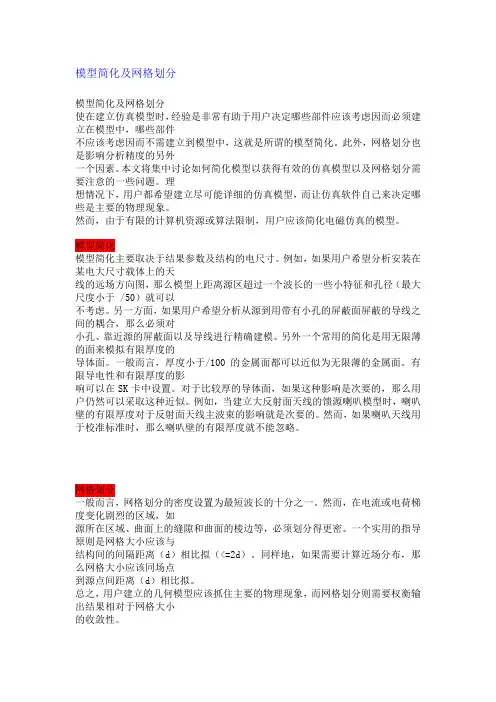

模型简化及网格划分模型简化及网格划分使在建立仿真模型时，经验是非常有助于用户决定哪些部件应该考虑因而必须建立在模型中，哪些部件不应该考虑因而不需建立到模型中，这就是所谓的模型简化。

此外，网格划分也是影响分析精度的另外一个因素。

本文将集中讨论如何简化模型以获得有效的仿真模型以及网格划分需要注意的一些问题。

理想情况下，用户都希望建立尽可能详细的仿真模型，而让仿真软件自己来决定哪些是主要的物理现象。

然而，由于有限的计算机资源或算法限制，用户应该简化电磁仿真的模型。

模型简化模型简化主要取决于结果参数及结构的电尺寸。

例如，如果用户希望分析安装在某电大尺寸载体上的天线的远场方向图，那么模型上距离源区超过一个波长的一些小特征和孔径（最大尺度小于 /50）就可以不考虑。

另一方面，如果用户希望分析从源到用带有小孔的屏蔽面屏蔽的导线之间的耦合，那么必须对小孔、靠近源的屏蔽面以及导线进行精确建模。

另外一个常用的简化是用无限薄的面来模拟有限厚度的导体面。

一般而言，厚度小于/100的金属面都可以近似为无限薄的金属面。

有限导电性和有限厚度的影响可以在SK卡中设置。

对于比较厚的导体面，如果这种影响是次要的，那么用户仍然可以采取这种近似。

例如，当建立大反射面天线的馈源喇叭模型时，喇叭壁的有限厚度对于反射面天线主波束的影响就是次要的。

然而，如果喇叭天线用于校准标准时，那么喇叭壁的有限厚度就不能忽略。

网格划分一般而言，网格划分的密度设置为最短波长的十分之一。

然而，在电流或电荷梯度变化剧烈的区域，如源所在区域、曲面上的缝隙和曲面的棱边等，必须划分得更密。

一个实用的指导原则是网格大小应该与结构间的间隔距离（d）相比拟（<=2d）。

同样地，如果需要计算近场分布，那么网格大小应该同场点到源点间距离（d）相比拟。

总之，用户建立的几何模型应该抓住主要的物理现象，而网格划分则需要权衡输出结果相对于网格大小的收敛性。

二次开发调试技术二次开发调试技术（摘自ANSYS用户专区）- -在调试用户子程序过程中，可以利用非《ANSYS命令参考手册》某些命令和其它特性帮助用户提供许多有用的信息。

ANSYS模态分析教程及实例讲解解析ANSYS是一个广泛应用于工程领域的有限元分析软件，可以用于各种结构的模态分析，包括机械结构、建筑结构、航空航天结构等。

模态分析是通过计算结构的固有频率和振动模态，用于评估结构的动力特性和振动响应。

以下是一个ANSYS模态分析的教程及实例讲解解析。

一、教程：ANSYS模态分析步骤步骤1：建立模型首先，需要使用设计软件绘制或导入一个几何模型。

然后，在ANSYS中选择适当的单元类型和材料属性，并创建适当的网格。

确保模型的几何形状和尺寸准确无误。

步骤2：约束条件在进行模态分析之前，需要定义适当的约束条件。

这些条件包括固定支持的边界条件、约束点的约束类型、约束方向等。

约束条件的选择应该与实际情况相符。

步骤3：施加载荷根据实际情况，在模型上施加适当的载荷。

这些载荷可以是静态载荷、动态载荷或谐振载荷，具体取决于所要分析的问题。

步骤4：设置分析类型在ANSYS中，可以选择多种不同的分析类型，包括静态分析、模态分析、动态响应分析等。

在进行模态分析时，需要选择模态分析类型，并设置相应的参数。

步骤5：运行分析设置好分析类型和参数后，可以运行分析。

ANSYS将计算结构的固有频率和振动模态。

运行时间取决于模型的大小和复杂性。

步骤6：结果分析完成分析后，可以查看和分析计算结果。

ANSYS将生成包括固有频率、振动模态形态、振动模态形状等在内的结果信息。

可以使用不同的后处理技术，如模态形态分析、频谱分析等，对结果进行更详细的分析。

二、实例讲解：ANSYS模态分析以下是一个机械结构的ANSYS模态分析的实例讲解：实例：机械结构的模态分析1.建立模型：使用设计软件绘制机械结构模型，并导入ANSYS。

2.约束条件：根据实际情况，将结构的一些部分设置为固定支持的边界条件。

3.施加载荷：根据实际应用，施加恰当的静态载荷。

4.设置分析类型：在ANSYS中选择模态分析类型，并设置相应的参数，如求解方法、迭代次数等。

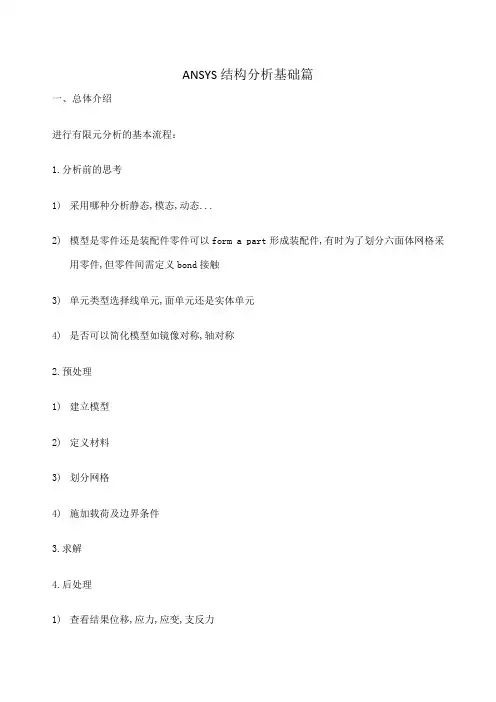

ANSYS结构分析基础篇一、总体介绍进行有限元分析的基本流程：1.分析前的思考1)采用哪种分析静态,模态,动态...2)模型是零件还是装配件零件可以form a part形成装配件,有时为了划分六面体网格采用零件,但零件间需定义bond接触3)单元类型选择线单元,面单元还是实体单元4)是否可以简化模型如镜像对称,轴对称2.预处理1)建立模型2)定义材料3)划分网格4)施加载荷及边界条件3.求解4.后处理1)查看结果位移,应力,应变,支反力2)根据标准规范评估结构的可靠性3)优化结构设计高阶篇：一、结构的离散化将结构或弹性体人为地划分成由有限个单元,并通过有限个节点相互连接的离散系统;这一步要解决以下几个方面的问题:1、选择一个适当的参考系,既要考虑到工程设计习惯,又要照顾到建立模型的方便;2、根据结构的特点,选择不同类型的单元;对复合结构可能同时用到多种类型的单元,此时还需要考虑不同类型单元的连接处理等问题;3、根据计算分析的精度、周期及费用等方面的要求,合理确定单元的尺寸和阶次;4、根据工程需要,确定分析类型和计算工况;要考虑参数区间及确定最危险工况等问题;5、根据结构的实际支撑情况及受载状态,确定各工况的边界约束和有效计算载荷;二、选择位移插值函数1、位移插值函数的要求在有限元法中通常选择多项式函数作为单元位移插值函数,并利用节点处的位移连续性条件,将位移插值函数整理成以下形函数矩阵与单元节点位移向量的乘积形式;位移插值函数需要满足相容协调条件,采用多项式形式的位移插值函数,这一条件始终可以满足;但近年来有人提出了一些新的位移插值函数,如：三角函数、样条函数及双曲函数等,此时需要检查是否满足相容条件;2、位移插值函数的收敛性完备性要求：1 位移插值函数必须包含常应变状态;2位移插值函数必须包含刚体位移;3、复杂单元形函数的构造对于高阶复杂单元,利用节点处的位移连续性条件求解形函数,实际上是不可行的;因此在实际应用中更多的情况下是利用形函数的性质来构造形函数;形函数的性质：1相关节点处的值为 1,不相关节点处的值为 0;2形函数之和恒等于 1;这里我们称为的相关节点, 为的相关节点,其它点均为不相关节点;三、单元分析目的：计算单元弹性应变能和外力虚功;使用最小势能原理,需要计算结构势能,由弹性应变能和外力虚功两部分构成;结构已经被离散,弹性应变能可以由单元弹性应变能叠加得到,外力虚功中的体力、面力都是分布在单元上的,也可以采用叠加计算;2、计算单元外力功从前面推导可以看出：单元弹性应变能可计算的部分只有单元刚度矩阵,单元外力虚功可计算的部分只有单元等效体力载荷向量和等效面力载荷向量;在实际分析时并不需要进行上述推导,只需要将假定的位移插值函数代入本节推导得出的单元刚度矩阵、等效体力载荷向量和等效面力载荷向量的计算公式即可;所以我们说有限元分析的第三步是计算单元刚度矩阵、等效体力载荷向量和等效面力载荷向量;几点说明：1单元刚度矩阵具有正定性、奇异性和对称性三各重要特性;所谓正定性指所有对角线元素都是正数,其物理意义是位移方向与载荷方向一致；奇异性是说单元刚度矩阵不满秩是奇异矩阵,其物理意义是单元含有刚体位移；对称性是说单元刚度矩阵是对称矩阵,程序设计时可以充分利用;2按照本节公式计算的单元等效体力载荷向量和等效面力载荷向量称为一致载荷向量;实际分析时有时也采用静力学原理计算单元等效体力载荷向量和等效面力载荷向量,实际应用表明在大多数情况下,这样做可以简化计算,同时又基本上不影响分析结果;二、预处理总述1、实体分析可是3D或2D,3D分析采用的高阶单元SOLID186或SOLID187划分的四面体TET 或六面体HEX单元,2D分析采用的高阶单元的三角形TRI或四边形QUA单元,2D分析时需要在创建项目时在GEOMETRY的分析类型项选择2D,实体分析得每个节点结构上只有3个自由度,如下图所示2、面体分析几何上是2D但离散元是3D,通常面体厚度给予赋值;面体网格划分采用壳单元,具有6个自由度;3、线体几何上是1D,离散元是3D,截面形状可通过line body进行设置,线体网格划分采用梁单元,具有6个自由度;4、同个part下的所有body共享相交边界,网格划分时共用交界上的节点,不需要设置接触;5、NameSelection的使用技巧,在model模块下,可点击右键insert NameSelection,一般Nameselection的选择方法可用几何选取,直接在模型上鼠标点选;另一种实用的选取方法为Worksheet,可以添加多种条件进行筛选,模型划分网格后,可以精确到对每个单元的选取;三、网格划分1、relevance选项控制网格的精度,值在-100到100间,越小越粗糙,越大越精密;relevance center 控制relevance中间点的精度,element size控制整个模型的最大单元尺寸;2、网格的高级尺寸控制a)接近度和曲度结合控制b)曲度c)邻近度d)固定尺寸曲度对于一些含曲线特征的几何体,可以控制其划分网格的精密度邻近度可以控制某个区域两个邻近的几何特征间的网格划分密度2、网格的高级选项形状检测：标准力学-线性分析、模态和热分析进阶力学-大变形分析、材料的非线性分析3、局部网格划分控制Method 选择Automatic 首先若能SWEEP则选用sweep划分HEX网格,否则选用patchconforming划分TET网格;四面体TET网格划分有两种方法：patchconforming和patch independent;对于不能通过sweep得到六面体的几何体可以选用Hex dominant或者Multizone划分方法4、尺寸控制Sizing可以通过element size单元最大尺寸、Number of divisions每个边的单元数量、Sphere of influence控制影响区,可设置影响半径来调节网格划分尺寸;Contact sizing可设置接触面的尺寸;5、其他设置element refinement可设置选择几何体的网格密度加密倍数；mapped face meshing 可设置映射面生成结构化网格；可通过side、corner、end点的定义来设置映射策略;inflation control设置膨胀层,主要用于流体分析的边界层划分;pinch 可以移出一些不必要的小的几何特征,划分网格时可以去掉一些小的凸起部分;划分网格前有个小圆台采用pinch划分网格后没有凸台Master选择蓝色线,Slave选择红色线,tolerance的值要比凸台的高度大;6、虚拟拓扑的应用虚拟拓扑有助于优化几何模型,可以合并面,分割面或边来提高网格划分质量;虚拟拓扑可以自动控制虚拟拓扑合并面虚拟拓扑分割边虚拟拓扑设置：behavior可以设置拓扑搜寻深度;7、子模型的应用当原几何模型较大,网格数量有限,为了对模型局部进行更精确的计算分析,可以采用子模型;子模型的一般创建方法：先对整体模型项目A进行分析计算,然后copy原项目得到项目B,对项目B中几何进行切割细化网格,将项目A的solution栏拖到Setup栏,最好在B项目求解设置下的submodeling 插入边界条件,子模型的切割边界应远离高应力区;四、静力学分析线弹性静力分析假设：a)各向同性线弹性材料b)小变形理论c)无时间、无阻尼效应1、point mass,质量点可以通过坐标或选择几何面、线、点加载在几何体上,质量点只受Acceleration,Standard earth gravity,Rotational velocity影响;2、求解设置可设置求解步数,定义每步的终止时间,静力分析中的time只是一个跟踪量求解器选择：自动,直接求解Direct,迭代求解Iterative弱弹簧的使用：为了满足静止约束,程序可自动添加弱弹簧,可以在结果中查看弱弹簧的反力,应该是一个很小的值,并不影响结构的应力分析;惯性释放：当物体受力不平衡产生加速度时,利用惯性释放可以产生一个惯性力进行静力分析,惯性释放只能用于线性结构分析;惯性释放下的应力：静力平衡下的应力3、施加载荷加速度、角速度、压力、力,静水压力模拟水压轴承力Bearing Load,施加在整个圆柱面上;remote force定义力的作用点螺栓预紧力Bolt Pretension施加在圆柱面上,可以定义预紧力或伸长量;Thermal condition,计算热应力,需要设置reference temperature4、施加约束Fix support 约束点、线、面的所有自由度;Displacement 位移约束Elastic Support 无摩擦的弹性支持面Frictionless Support,约束面的法向运动,作用在平面上等同于对称边界条件作用在圆柱面上约束径向运动cylindrical support 只作用在圆柱面上,可以设轴向,径向,切向三个自由度compression only support 基于罚函数方法对目标面建立一个刚性接触面simply supported 作用于点或边,面体或线体,约束所有平动除了转动自由度Fixed rotation 约束转动,放开平动nodal load and support 必须通过name selection 来选取nodetools-Solve process settings可以设置求解用的计算机CPU数五、接触基本设置接触是一种高度非线性特征,接触一般通过接触对描述,包括接触面contact和目标面target,程序一共有5种接触方式,其主要特征如下：Bonded 和 no separation 都是线性接触,bonded使两个接触面固定在一起,无间隙不能相对滑动而no separation 允许有较小的滑动,其他接触都是非线性;contact 接触行为behavior分为对称和非对称两种行为;接触面的处理interface treatment：adjust to touch程序自动取消两个接触面的间隙; add offset 可以设置偏移量,正值使两个接触面靠近可以模拟过盈配合,负值使两个接触面远离;Pinball region 可以设置判断接触区域的大小,当两个面都进入pinball region时程序则判定为发生接触;mesh connections建立网格连接connection worksheet表格查看连接信息joint 定义约束副,共有九种约束形式来约束body-body 或者body-ground;定义joint时需要定义reference和mobile regions,几何窗口左边显示的自由度,其中灰色的是被约束的,彩色的是自由的joint configure可以定义约束的初始状态Set定义初设状态,revert恢复原始状态;对于旋转面或圆柱面的约束类型,可以定义扭转刚度和扭转阻尼;大多数joints都可以通过stops来定义他的运动区域spring and beam：spring可以通过弹簧来连接body,可以定义初始值和弹簧刚度,beam可以定义材料和圆形截面半径;六、remote边界条件1、Remote boundary conditions provide a means to apply a condition whose center of action is not located where the condition is scoped , “remotely”.Remote 边界条件包括 point mass,springs,joints,remote displacement,remote force and moment loads;所有的remote边界条件都是采用MPC约束方程进行计算,几何行为可以设置为rigid,deformable and coupled,remote计算更耗时;设置remote边界一般先定义remote point,可以直接选择几何特征或给定坐标定义,也可以在定义remote边界条件时通过右键“promote remote point”定义;2、behavior controlrigid,deformable and coupled3、pinball control 可以通过pinball大小来定义约束方程的数量4、constraint equations 可以多个remote point间的相互约束关系;七、MultiStep的设置应用1、对于多步分析中的每一步,软件都作为一个独立的分析过程,载荷约束都可以单独设置;对于某些载荷或约束可以通过右键激活或抑制该步当查看计算结果选择两个载荷步之间的时间节点时,如0与1步的,则程序通过线性插值的方式得到的计算结果;2、Solution Combination结果组合Solution Combination可以通过不同的计算环境共享几何网格进行组合Solution Combination也可以通过同一计算环境的不同载荷步进行组合八、模态分析自由振动其中K-刚度矩阵和M-质量矩阵是常量,忽略阻尼C和外力F,应用线弹性材料和小变形理论,结构可以是约束的或非约束的,φ为模态坐标是个相对量;1.结构载荷和热载荷步,非线性接触不适用于模态分析,但可以施加约束或预应力;2.可以定义求解阶数和频率范围;3.由于并没有外部激励,模态变形只是一个相对量,并且是一个质量归一化的量;4.拉伸预应力将会增大自然频率,而压缩预应力将会降低自然频率;九、稳态热分析1.不考虑瞬态影响,K和Q可以是常量也可以是温度的函数,可以施加固定温度的边界条件;壳单元不考虑厚度方向的温度变化,线单元不考虑截面上的温度变化;接触中热传递：如果接触是bonded或no separation,热传递将会发生在pinball区域内的表面热接触通过以下公式进行传热：TCC默认被设为一个较大的数值用来模拟完美传热,同样可以人为设置较低的数值来模拟热阻;2.边界条件heat flow 热流量j/s,可应用于点、线、面heat flux 热通量j/m2/s,只能应用于面2D时可用于线internal heat generation 热源j/m3/s 只能用于实体perfectly insulated 绝热,默认应用于所有未设置边界条件的地方temperature 恒定温度,应用于点、线、面、实体convection 对流只能应用于面,其中h-对流传热系数,Tam-环境温度,用户可以自己设置;radiation 热辐射其中σ-玻尔兹曼常数,程序自动给定；ε-发射率,用户输入;F-form factor角系数,当correlation设为To ambient-F=1,即所有的辐射能都与周围环境进行交换当correlation设为 surface to surface ,辐射能只参与面面之间的交换,这时你可以设置Enclosure每个辐射面应该设置相同的enclosure number和Enclosure type可设为open 或perfect,如果计算报错可将其设为open;十、结果处理1.编辑legendPlane可以通过鼠标左键拖曳生产剖切面,也可以通过局部坐标系的XY平面生产剖切面 Tool 可以通过Geometry selection查看选择几何特征的计算结果,也可以先定义一个局部坐标系,再通过coordinate system查看具体某点局部坐标系的原点的计算结果;chart and Table可以对多个计算结果进行图表分析,Alert可以设置报警值,如强度极限;Geometry可以添加path和surface,path可以通过局部坐标系,边,点来定义,surface可以通过局部坐标系定义;查看edge的结果可以通过鼠标右键Convert to path result转换成基于path的计算结果,把X轴设为S即可绘制关于位置的图表;另外利用path结果可以得到应力线性化用于应力评判;error可以通过高的能量差异区来鉴别几何网格的合理性;可以通过Convergence来判断网格是否足够8.应力奇点,结构分析时由于几何模型、载荷施加等因素常常会导致应力奇点,影响计算结果的准确性,我们通过审查收敛结果来避免应力奇点;如果应力奇异区并不是我们感兴趣的区域,我们可以只对感兴趣区域的计算结果定义收敛控制,如下图所示;ANSYS结构动态分析篇一、简介动态分析包括以下模块：模态分析,谐响应分析,随机振动分析,响应谱分析及瞬态分析;动态分析中结构的惯性、阻尼都扮演着重要角色;自由振动：结构的自然频率和振型激励振动：曲柄轴和其他的旋转机械地震冲击载荷：地震工况,爆炸随机振动：火箭发射,道路交通时间载荷：汽车碰撞,汽锤、水锤等以上每种情况都可以选择相应的动态模块进行分析;1、模态分析模态分析是用来确定结构的振动特性,如自然频率和振型,通常也是进行其他动态分析的先决条件;如汽车的固有频率应发动机频率,叶片在预应力下的振动特性;2、谐响应分析谐响应分析常用来分析结构在持续的简谐载荷下的响应,如转动机械的响应;3、响应谱分析响应谱分析通常用来分析建筑结构在地震工况下的响应;4、随机振动分析宇宙空间站、航天飞机等一般都要进行随机振动分析,以便能承受一段时间内不同频率下的随机载荷;5、瞬态分析动态分析各模块的特点如下：基本方程如下：其中只有瞬态分析允许非线性,包括几何非线性、接触非线性、材料非线性;二、阻尼概述阻尼定义：阻尼是导致振动不断减弱甚至停止的一种能量耗散机制;阻尼一般与材料性质,运动速度,振动频率有关;阻尼分为以下类型：粘性阻尼-缓冲器、减震器材料/固体/滞后阻尼-内摩擦库伦或干摩擦阻尼-滑动摩擦数值阻尼-人工阻尼1、瞬态分析和阻尼模态分析中结构阻尼矩阵C的完整表达式如下：α和β阻尼用来确定瑞利阻尼对于大多数结构来说,α阻尼可以忽略,这时因此对于给定的β,低频率阻尼小,高频率阻尼大;而对于给定的α,低频率阻尼大,高频率阻尼小;α和β阻尼可以通过定义材料时输入：也可以通过全局阻尼输入：2、在谐响应分析中的材料/固体/滞后阻尼全函数的谐响应分析和模态叠加法分析中的结构阻尼矩阵C的完整表达式为：同样,α,β,g可以通过定义材料输入也可以通过求解设置输入：3、模态叠加法分析模态叠加法中的阻尼控制在谐响应分析、瞬态分析、响应谱分析及随机振动分析中都支持以下表达式：4、数值阻尼数值阻尼并不是真实的阻尼,是人工抑制由高频结构产生的数值噪声;默认值为用来过滤掉虚假的高频模态;使用较小的值来过滤掉对最终结果影响较小的非物理响应;注意：数值阻尼只适用于瞬态分析;三、模态分析应用模态分析用来分析结构的振动特性自然频率和振型,是大多数动态分析得基础;假设和限制：结构是线性的M和K是常量.线性无阻尼的自由振动方程：假设{u}为简谐运动,则有因此求解行列式的特征值和特征向量;注意,{φ}为振型反应结构振幅的比例关系,可对质量矩阵进行正则化2、参与因子与有效质量参与因子：,其中{D}是笛卡尔坐标系中各个坐标轴单位位移响应;测量各个模态在各个方向运动的总质量,较大的值意味着该模态在该方向容易被激励;有效质量：理论上,各个方向的有效质量的总和应该等于结构的总质量,但取决于模态展开的数量;3、模态展开方法接触：由于模态分析时线性分析,只允许Bonded和No separation,其他接触程序视为无接触;4、阻尼模态分析特征值是复杂的,特征值的虚数部分表示自然频率,而实数部分衡量系统的稳定性,正值不稳定,负值稳定;模态展开方法：四、谐响应分析应用输入条件：简谐变化的载荷力,压力和位移,多个载荷应具有同样得频率,力和位移可以是同相或异相;假设和限制：结构具有固定的或与频率相关的刚度,阻尼,质量,不允许非线性；所有的载荷位移按相同频率做简谐变化;当施加的载荷的频率接近结构的自然频率时,发生共振；增加阻尼降低响应的振幅；阻尼较小的变化都会导致共振区响应的大幅变化；谐响应的运动方程如下：求解方法有两种：1、全函数法,直接求解矩阵方程;该方法求解准确,但速度慢于MSUP且耗资源,支持几乎所有的载荷和边界条件,其中加速度、轴承载荷、力矩相角只能为0;2、模态叠加法MUSP,对方程进行坐标变换{u}={φ}{y},将{M}和{K}变换成对角矩阵进行解耦,再求解n个解耦的方程{y},其中{C}必须是是对称矩阵,此方法需先进行模态分析;模态叠加法是一种近似求解,准确度取决了模态的展开阶数,一般比FULL法快;基本设置：cluster results-include residual vector-在模态叠加分析中,当施加的载荷激励高阶模态时,动态响应将会很粗糙;因此采用residual vector方法,除了采用模态的特征向量,还利用附件的模态转换向量来计算高阶频率;五、响应谱分析响应谱分析主要用来替代时程分析来确定结构对时间变化载荷的响应：如地震载荷,风载,海浪载荷,活塞载荷,火箭发动机振动等;对于多自由度长时程的分析往往通过响应谱分析来近似快速的求解最大响应;1、响应谱响应谱一般是单自由度系统在给定时程内的最大响应,该响应可以是位移,速度和加速度;多个不同频率相同阻尼的单自由度振荡器K,C,M就可以绘制响应谱,其中阻尼已经包含在响应谱中,也可以给定其他的阻尼绘制相应的响应谱;位移,速度,加速度响应谱之间是可以相互转换的,转换公式如下：2、分析类型响应谱分析分为单点响应谱SPRS分析和多点响应谱分析MPRS.SPRS-已知激励方向和频率的响应谱作用在所有的支撑点上,通常用来分析建筑结构的地震载荷;参与因子γ是对给定自然频率结构响应的量度,表征每个模态对特定方向的响应贡献多少;对于每个特征频率ω,谱值S都可以通过对数插值从响应谱中得到,但超过响应谱频率不会进行插值,而是取最近点的谱值;模态系数A,定义为放大系数来乘以特征向量来给出每个模态的实际位移,计算公式如下;响应R,计算公式如下如果系统有多个模态,那么应该对各个模态下的响应R进行叠加组合响应谱分析计算最大的位移和应力响应,它不能准确计算实际响应,因此有以下3种叠加方法SRSS,CQC和ROSE;SRSS:以下情况,SRSS法不再适用：1)考虑近间距自然频率的模态2)考虑部分或全刚度响应的模态3)包含未展开的高阶频率4、如果各阶模态频率有足够的间距,可以使用SRSS法叠加;评判各阶模态是否是近距频率,对于不同的阻尼比有不同的评判准则;对于阻尼比ζ≤2%,如果fi<fj,且fj≤,则是近距频率；对于阻尼比ζ＞2%,如果fi<fj,且fj≤1+5ζfi,则是近距频率;对于近距频率模态,可选用CQC或ROSE进行叠加,其中纠正系数0≤ε≤1,ε=0,不纠正；ε=1,全纠正；0<ε<1,部分纠正;CQC和ROSE计算公式中ε是基于模态的频率和阻尼计算得到;CQC计算公式如下ROSE计算公式如下5、响应谱中有两个特征频率fsp峰值频率和fzpa0周期加速度区域低频区<fsp,不考虑模态纠正除非有近距频率,可用SRSS,CQC或ROSE;中频区在fsp和fzpa之间,由周期区向刚性区转变,模态包含周期部分和刚性部分,通常用系数α将响应分为周期部分和刚性部分;α=0,周期；α=1,刚性；0<α<1,部分周期部分刚性;高频区>fzpa,刚性区,模态需要完全纠正;计算α有两种方法：Lindley-Yow和Gupta;Lindley-Yow法：α=αSa, α=ZPA/Sa,ZPA-0周期的加速度,Sa第i阶频率的加速度;当Sa<ZPA,α=0；Sa=ZPA, α=1；Sa>ZPA,随着Sa的减小α增大;Gupta法：α=αf,Lindley-Yow法中刚性响应影响所有的模态其对应的频率响应Sa>ZPA,但不应该用于其模态频率f<fsp；Gupta法中刚性响应影响所有的模态只有其频率f>f1=fsp,因此Gupta法适用大部分情况,应优先选用;6、刚性响应计算首先如前面描述的单独进行各个模态的响应计算,当打开刚性响应影响Rigid Response Effect时,这些模态响应R就不再是进行直接组合,而是分为周期Rp和刚性部分Rr;刚性响应系数α可选择Gupta或Lindley-Yow法计算;周期部分和刚性部分响应计算如下：然后分别进行组合叠加,对于周期部分响应Rp可用SRSS,CQC或ROSE方法进行叠加,如果含有近距频率模态时需要纠正不能使用SRSS法;刚性部分响应Rr进行代数和叠加即可最后将周期部分响应和刚性部分响应进行组合得到总的响应Rt7、缺省质量响应进行模态分析时,我们不可能展开所有模态来考虑结构100%的质量,因此我们关心的模态中所有质量占总质量的百分比即为有效质量比率,但展开的最高模态频率因远大于响应谱的fzpa,才能得到较为准确的分析结果;有时需要展开的模态阶数太多,我们可以通过模态分析计算缺省的质量将其进行额外的响应分析Missing Mass Response,这样就不必展开的模态频率要远大于fzpa;当f>fzpa,加速度响应是刚性的,因此可以进行静态的加速度分析;1)首先可以计算频率大于fzpa总的惯性力FT2)计算各个模态的惯性力3)计算各模态惯性力的合力。

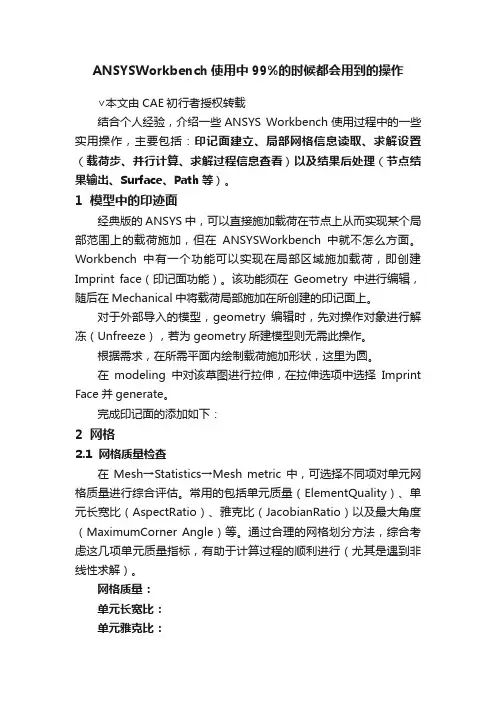

ANSYSWorkbench使用中99%的时候都会用到的操作∨本文由CAE初行者授权转载结合个人经验，介绍一些ANSYS Workbench使用过程中的一些实用操作，主要包括：印记面建立、局部网格信息读取、求解设置（载荷步、并行计算、求解过程信息查看）以及结果后处理（节点结果输出、Surface、Path等）。

1 模型中的印迹面经典版的ANSYS中，可以直接施加载荷在节点上从而实现某个局部范围上的载荷施加，但在ANSYSWorkbench中就不怎么方面。

Workbench中有一个功能可以实现在局部区域施加载荷，即创建Imprint face（印记面功能）。

该功能须在Geometry中进行编辑，随后在Mechanical中将载荷局部施加在所创建的印记面上。

对于外部导入的模型，geometry编辑时，先对操作对象进行解冻（Unfreeze），若为geometry所建模型则无需此操作。

根据需求，在所需平面内绘制载荷施加形状，这里为圆。

在modeling中对该草图进行拉伸，在拉伸选项中选择Imprint Face并generate。

完成印记面的添加如下：2 网格2.1 网格质量检查在Mesh→Statistics→Mesh metric中，可选择不同项对单元网格质量进行综合评估。

常用的包括单元质量（ElementQuality）、单元长宽比（AspectRatio）、雅克比（JacobianRatio）以及最大角度（MaximumCorner Angle）等。

通过合理的网格划分方法，综合考虑这几项单元质量指标，有助于计算过程的顺利进行（尤其是遇到非线性求解）。

网格质量：单元长宽比：单元雅克比：单元最大顶角：2.2 局部网格信息输出对于局部区域的网格信息，可通过建立Named selection导出信息。

右键选择Named Selection选项，选择Export，导出txt文件，即可得到该区域的网格及其节点信息，包括单元编号、单元类型、节点编号。

ANSYS入门——模态分析步骤与实例详解模态分析是ANSYS中的一项重要功能，它用于分析结构的模态特性，如固有频率、模态形态、振型等。

下面将详细介绍ANSYS中模态分析的步骤与实例。

1.准备工作：在进行模态分析前，首先需要完成模型的几何建模、模型的网格划分、边界条件的设定和材料属性的定义等准备工作。

2.设置分析类型：在ANSYS中，可以使用分析类型工具条或命令行指令设置分析类型。

对于模态分析，可以选择"Modal"。

选中“Modal”选项后，会弹出新窗口，用于设置分析的参数。

可以设置计算的模态数目、输出结果的范围、频率的单位等。

3.定义约束条件：在模态分析中，需要定义结构的约束条件，以模拟实际情况。

常见的约束条件有固定支撑、自由边界、对称几何等。

可以使用ANSYS中的约束条件工具条或命令行指令进行定义。

4.定义激励条件：在模态分析中，可以定义激励条件，以模拟结构在特定频率下的振动情况。

常见的激励条件有振动源、压力载荷、重力载荷等。

可以使用ANSYS中的激励条件工具条或命令行指令进行定义。

5.执行分析：完成上述设置后，点击分析工具条中的“运行”按钮，开始执行模态分析。

ANSYS会根据所设定的参数进行计算，并输出相应的结果。

6.结果展示与分析：模态分析完成后，可以查看分析结果并进行进一步的分析。

ANSYS会输出各模态下的固有频率、模态振型、模态质量、模态参与度等信息。

接下来，我们以一个简单的悬臂梁的模态分析为例进行详解。

1.准备工作：在ANSYS中绘制悬臂梁的几何模型，并进行网格划分。

设定材料属性、加载条件和边界条件。

2.设置分析类型：在ANSYS主界面上选择“Workbench”，然后点击“Ana lysis Systems”工具条中的“Modal”选项。

3.定义约束条件：设置悬臂端点的约束条件为固定支撑。

可以使用ANSYS中的“Fixed Support”工具进行设置。

4.定义激励条件：在此示例中，我们只进行自由振动分析，不设置激励条件。

ANSYS动力学分析指南——模态分析ANSYS动力学分析是一种用于评估和优化机械结构、系统或装置的动态性能的分析方法。

其中模态分析是其中一种常见的分析类型，通过模态分析可以获取结构的固有频率、振型和模态质量等信息，从而更准确地评估结构的动态响应。

下面是一个ANSYS动力学模态分析的步骤指南：1.导入几何模型：首先，需要将几何模型导入到ANSYS中。

可以使用ANSYS自带的几何建模工具创建模型，也可以从CAD软件中导入现有模型。

在导入几何模型时，需要确保模型的几何尺寸和几何形状正确无误。

2.建立材料属性：为了进行动力学分析，在模型中必须定义材料的属性。

这包括材料的密度、弹性模量、泊松比等。

如果需要考虑材料的各向异性，还需要定义合适的各向异性参数。

3.设置边界条件：为了模拟真实工程环境下的载荷作用，需要为模型设置适当的边界条件。

这包括固支约束、加载条件和约束条件等。

在模型中的各个节点上，需要确保边界条件的正确性和合理性。

4.选择求解器类型：ANSYS提供了多种求解器类型，可以根据实际需求选择合适的求解器。

在动力学模态分析中，通常使用的是频域求解器或模型超级定法(Modal Superposition Method)求解器。

5.网格划分：在进行动力学模态分析之前，需要对模型进行网格划分。

网格划分的目的是将连续的结构离散为有限的单元，从而对模型进行数值求解。

在网格划分时，需要根据模型的复杂程度和准确性要求进行适当的划分。

6.设置求解参数：在进行动力学模态分析之前，需要设置一些求解参数。

这包括求解器的收敛准则、求解的频率范围和预期的模态数量等。

这些参数的设置可以影响到求解结果的准确性和计算效率。

7.进行模态分析：设置好求解参数后，可以进行动力学模态分析。

在分析过程中，ANSYS会通过计算结构的固有频率和振型来评估结构的动态响应。

如果需要获取更多的信息，可以通过后处理功能查看模态质量、模态阻尼和模态形状等结果。

2023年ANSYS仿真分析操作技巧及界面介绍[正文]2023年ANSYS仿真分析操作技巧及界面介绍近年来，随着科技的不断进步和应用需求的增加，工程领域对于仿真分析技术的需求也日益增长。

ANSYS作为一款强大的工程仿真软件，在工程设计和分析中扮演着重要的角色。

为了帮助读者更好地了解和掌握2023年ANSYS的仿真分析操作技巧及界面介绍，本文将从几个方面进行介绍。

一、ANSYS仿真分析操作技巧1. 建模技巧在进行仿真分析前，良好的建模是至关重要的。

首先，我们需要根据实际情况选择适当的几何建模方式，如使用CAD软件绘制或导入现有模型。

其次，合理的网格划分也是成功的仿真分析的关键。

合适的网格对于结果的精确性和计算效率都至关重要。

此外，还应注意材料属性和边界条件的设定，确保模型的准确性和可靠性。

2. 设定分析类型ANSYS提供了丰富的分析类型，如静力学分析、动力学分析、热传导分析等。

根据实际需求，选择合适的分析类型进行设置。

在设定分析类型时，需要注意选择合适的求解器和求解方法，以提高计算效率和结果准确性。

3. 结果后处理仿真分析得到的结果需要进行后处理，以便更好地理解和评估设计。

ANSYS提供了各种后处理工具和功能，如结果云图、应力应变云图、位移云图等，可以直观地展示仿真结果。

此外，还可以通过导出结果数据进行进一步的分析和处理。

二、ANSYS界面介绍ANSYS的界面布局清晰、简洁，易于使用。

下面将介绍ANSYS主要界面的内容和功能。

1. 主菜单栏主菜单栏位于ANSYS界面的顶部，包含了各种功能模块，如“File”、“Preprocessor”、“Solution”、“Postprocessor”等。

通过主菜单栏，可以进行模型导入、网格划分、设定边界条件、选择求解器、设定后处理等操作。

2. 模型导入与几何编辑器在ANSYS界面的左上方是模型导入与几何编辑器模块。

通过该模块，可以将外部建模软件绘制的模型导入到ANSYS中，并对几何模型进行编辑，如创建几何体、切割、布尔运算等操作。

两个非常实用的ANSYS技巧学ANSYS有一年多了，可能由于它太精深了，也没有什么太大突破，不过有些技巧与初学者分享一下，以免再走些弯路。

今天没有准备，就先来两个吧，如果对大家有所帮助，就支持一下，或者大家还有别的技巧，也可以与大家一块分享。

01.在一个多面的模型中，我们要对其某个面施加载荷，但在选择时，老是明明指着那个面，但它偏偏选别的面，真是急死人技巧：按住左键不放，移动左键，哪个面变色点击一下，就是选哪个面。

02.关于点“冲右上角箭头”无响应的问题（即不出现对话框），有的人只好关掉软件，重新打开。

技巧：当你遇到这样的情况，你可以按住ctrl+shift+del,再点一下那个箭头，呵呵，是不是对话框又出现了。

【转贴】AN SYS中设置透明模型的方法★★laizuliang(金币+2,VIP+0):谢谢分享ANSYS10.0中可以对模型进行透明设置. 采用的命令是:/trlcy调用格式:/TRLCY, Lab, TLEVEL, N1, N2, NINC其中Lab包含有：ELEM, AREA, VOLU, ISURF, CM等，TLEVEL指透明度，用0~1之间的数字，1是完全透明。

下面是我设置的一个轴承模型，大家参考，嗬嗬！大家来试试，看谁作出来得更漂亮？转自：科研中国SCIEI/[ Last edited by laizuliang on 2008-4-16 at 23:36 ]附件1: 32145582.gif (2008-4-14 21:28, 54.53 K)【转帖】学习ANSYS需要认识到的几点★★laizuliang(金币+2,VIP+0):谢谢分享一学习ANSYS需要认识到的几点相对于其他应用型软件而言，ANSYS作为大型权威性的有限元分析软件，对提高解决问题的能力是一个全面的锻炼过程，是一门相当难学的软件，因而，要学好ANSYS，对学习者就提出了很高的要求，一方面，需要学习者有比较扎实的力学理论基础，对ANSYS分析结果能有个比较准确的预测和判断，可以说，理论水平的高低在很大程度上决定了ANSYS使用水平；另一方面，需要学习者不断摸索出软件的使用经验不断总结以提高解决问题的效率。

模态分析方法与步骤一、模态分析包括下列6种方法，使用何种模态提取方法主要取决于模型大小（相对于计算机的计算能力而言）和具体的应用场合。

1.缩减法(reduced)：该方法为一般结构最常用的方法之一。

其原理是在原结构中选取某些重要的节点为自由度，称为主自由度(master degree of freedom)，再用该主自由度来定义结构的质量矩阵及刚度矩阵并求出其频率及振动模态，进而将其结果扩展至全部结构。

在解题过程中该方法速度较快，但其答案较不准确。

主自由度的选择依照所探讨的模态、结构负载的情况而定：a. 主自由度的个数至少为所求频率个数的两倍。

b. 选择主自由度的方向为结构最可能振动的方向。

c. 主自由度节点位于较大质量或转动惯量处及刚性较低位置。

d. 如果弯曲模态为主要探讨模态，则可省略旋转自由度。

e. 主自由度的节点位于施力处或非零位移处。

f. 位移限制为零的位置不能选为主自由度节点，因为这种节点具有高刚性的特性。

可以用M命令来定义主自由度。

此外，也可由ANSYS自动选择自由度。

2. 子空间迭代法(subspace)：通常用于大型结构中，仅探讨前几个振动频率，所得到结果较准确，不需要定义主自由度，但需要较多的硬盘空间及CPU时间。

求取的振动模态数应该小于模型全部自由度的一半。

3. 不对称法(unsymmetrical)：该方法用于质量矩阵或刚度矩阵为非对称时，例如转子系统。

其特征值(eigenvalue)为复数，实数部分为自然频率；虚数部分为系统的稳定度，正值表示不稳定，负值表示稳定。

4. 阻尼法(damped)：该方法用于结构系统具有阻尼现象时，其特征值为复数，虚数部分为自然频率；实数部分为系统的稳定度，正值表示不稳定，负值表示稳定。

5. 分块兰索斯法(block lanczos)：该方法用于大型结构对称的质量及刚度矩阵，和次空间方法相似，但收敛性更快。

6. 快速动力法(power dynamics method)：该方法用于非常大的结构（自由度大于100,000）且仅需最小几个模态。

ansys使用技巧ANSYS是一款非常强大的计算机辅助工程软件，广泛应用于各个领域的工程设计和分析中。

下面将介绍一些ANSYS的使用技巧。

1. 了解并熟练掌握ANSYS的界面和操作方式。

ANSYS的界面相对复杂，但通过学习和实践，可以熟悉各个工具栏和菜单的功能，并掌握常用的操作方式，如平移、旋转、缩放等。

2. 使用命令窗口进行建模和分析。

ANSYS提供了强大的命令窗口，可以通过命令来完成建模和分析操作。

熟练使用命令可以提高工作效率，并能够实现一些复杂的操作和定制化需求。

3. 使用ANSYS的建模工具进行几何建模。

ANSYS提供了多种建模工具，如实体建模、表面建模、线性建模等。

根据具体的需求选择合适的建模工具，并熟悉其操作方式，可以快速准确地建立几何模型。

4. 设置合适的前处理条件。

在进行仿真分析之前，需要设置合适的前处理条件。

包括材料属性、边界条件、加载条件等。

合理设置这些条件可以更好地模拟实际情况，得到准确的分析结果。

5. 使用合适的网格划分方法。

网格划分是有限元分析中的关键步骤，合适的网格划分可以提高计算的准确性和效率。

ANSYS提供了多种网格划分方法，如结构网格、非结构网格等。

根据不同的模型和分析需求选择合适的网格划分方法。

6. 运行分析过程并查看结果。

在设置好前处理条件和网格划分后，可以运行分析过程。

分析过程完成后，可以查看分析结果，如应力、应变、位移等。

ANSYS提供了多种显示方式和结果分析工具，可以对结果进行综合分析和评估。

7. 优化设计和参数化分析。

利用ANSYS的优化工具，可以进行设计优化和参数化分析。

通过设置合适的优化目标和约束条件，可以自动搜索最优设计方案。

参数化分析则可以用于研究不同参数对系统性能的影响，并找到最优参数取值。

8. 学习和掌握ANSYS的高级功能和模块。

除了基本的建模和分析功能外，ANSYS还提供了许多高级功能和模块，如动力学分析、热传导分析、流体力学分析等。

ANSYS技巧总结Ansys软件建模的经验与技巧1.始终注意保持使用一致的单位制；2求解前运行allsel命令求解前运行allsel命令。

要不然，某些已经划分网格的实体而没有被选择，那么加在实体模型上加的荷载可能会没有传到nodes or elements上去；3网格划分问题牢记《建模与分网指南》上有关建模的忠告。

网格划分影响模型是否可用，网格划分影响计算结果的可接受程度；自适应网格划分(ADAPT)前必须查自适应网格划分可用单元，在ansys中能够自适应网格划分的单元是有限的。

网格划分完成后，必须检查网格质量！权衡计算时间和计算精度的可接受程度，必要时应该refine网格4 实体建模布尔运算应用实体建模以及布尔运算（加、减、贴、交）的优势解决建立复杂模型时的困难；但是，没有把握时布尔运算将难以保证成功！5 计算结果的可信度一般来说，复杂有限元计算必须通过多人，多次，多种通用有限元软件计算核对，互相检验，相互一致时才有比较可靠的计算结果。

协同工作时必须对自己输入数据高度负责，并且小组成员之间保持良好的沟通；有限元分析不是搞什么“英雄主义”，而需要多方面的质量保证措施。

6了解最终所需要的成果建立模型之前，应该充分了解最终要求提交什么样式的成果，这样能形成良好的网格，早期良好的建模规划对于后期成果整理有很大的帮助；7 撰写分析文档文档与分析过程力求保持同步，有利于小组成员之间的沟通和模型的检验和查证；8 熟悉命令对没有把握的命令应该先用简单模型熟悉之，千万不能抱有“撞大运”的想法；9 多种单元共节点不同单元使用共同节点时注意不同单元节点自由度匹配问题导致计算结果的正确与否(《建模与分网指南》P 8 )三维梁单元和壳单元的节点自由度数一致，但是应该注意到三维梁单元的转动自由度和壳单元的转动自由度的含义不一样。

壳的ROTZ 不是真实的自由度,它与平面内旋转刚度相联系，在局部坐标中壳的单元刚度矩阵ROTZ对应的项为零，对此不能将梁与壳单元仅仅有一个节点相连，例外的是当shell43 or shell63(两者都有keyopt(3)=2)的Allman旋转刚度被激活时。

Ansys仿真分析操作方法及界面介绍在现代工程设计领域中，仿真分析已经成为一种必备的工具。

Ansys作为一款全球知名的仿真分析软件，被广泛应用于航空航天、汽车、电子、建筑等领域。

本文将介绍Ansys仿真分析的操作方法及其界面，旨在帮助读者更好地使用和理解这个强大的工具。

一、Ansys的基本概述Ansys是一款基于有限元分析原理的计算机仿真软件，提供了对结构的静态和动态行为进行模拟分析的能力。

它可以帮助工程师预测和优化产品的性能，从而减少成本和时间。

Ansys包括多个子模块，如Mechanical、Fluent、Electronics等，每个子模块都专注于某个领域的仿真分析。

二、Ansys仿真分析的操作方法1. 创建几何模型：Ansys提供了多种几何建模工具，如实体建模、曲面建模、轮廓建模等。

用户可以根据具体需求选择适当的建模方法，创建几何模型。

2. 设定材料和属性：在仿真分析中，准确的材料和属性设置至关重要。

Ansys中提供了大量的材料数据库，用户可以根据需求选择相应的材料，并为其指定适当的属性。

3. 定义边界条件：边界条件对仿真分析结果具有重要影响。

Ansys允许用户定义各类边界条件，如约束、载荷、温度等。

通过合理设置边界条件，可以更准确地模拟实际工况。

4. 网格划分：网格是有限元分析的基础，也是Ansys仿真分析的关键步骤之一。

通过对几何模型进行网格划分，将其离散为多个小单元，从而进行数值计算和求解。

5. 设置分析类型：根据具体分析要求，选择适当的分析类型。

例如，对于静态结构分析，可以选择静力学分析类型；对于流体力学分析，可以选择流体流动分析类型。

6. 运行仿真计算：设置好所有必要的参数后，点击运行按钮，Ansys将开始进行仿真计算。

在计算过程中，可以随时监视仿真状态，并查看计算结果。

7. 结果处理和后处理：仿真计算完成后，Ansys提供了丰富的后处理工具，用于分析和可视化仿真结果。

用户可以绘制图形、生成报告，进一步研究和评估产品性能。
