机械设计图纸标准化PPT课件
可编辑课件PPT
10
5. 填写“图样名称” 时，应力求简明、规范或约定俗成。 例如，某夹具装配图。若取图名为“钻4 ×φ5 孔用夹 具装配图”， 显然过于烦琐， 只需取图名为“钻模” 两字即可。
6. “图样代号”， 又可简称为“图号” 或“代号”。机 械图样代号一般采用隶属编号。隶属编号是按产品代号、 部件号和零件号之间的隶属关系进行编号的。编号的基 本原则和要求应符合以下两项标准的规定：
⑥ 在明细栏中填写标准件时，其标记允许拆项填入。例如，“螺 栓GB／T 5782 M12×80”，可将“GB／T 5782 —2000” 填入 “代号” 栏目， 在“名称” 栏目中则填写“螺栓M12 ×80”。
⑦ 复杂装配图中的序号较多时，明细栏除了可接画在标题栏的左
边外，还可作为装配图的续页单独给出，续页一般用A4 幅面竖
⑹ 两条平行线（包括剖面线）之间的距离不小于粗实线的两倍宽 度，其最小距离不得小于0.7mm
可编辑课件PPT
24
五、尺寸标注 (GB/T 4458.4-2003)
机件的大小是图样上标注的尺寸数值为制造和检验依据，尺寸标 注的要求： 在零件图上标注尺寸，必须做到正确、完整、清晰、合理。 1、尺寸标注的正确性 所注的尺寸数值要正确无误，尺寸注法符合国家标准规定。 ⑴ 尺寸线不能用任何线代替，也不能与其化图线重合。
1999 －05 －30 （连字符分隔） 1999 05 30 （间隔字符分隔） 19990530 （不用分隔符） 为便于辨别图样中注写的技术要求是贯彻哪一年发布的标准，日期不应省
签。
3. 材料栏: 应按有关材料标准标示(一般写牌号),若是板材,其厚度标示 小数点后一位(如t=1.0），不再标单位，其默认单位是mm.
机械设计图纸的标准化
机械设计图纸的标准化机械设计图纸的标准化是指根据国家标准和行业规范，对机械设计图纸的内容、格式、符号、尺寸等进行统一规定，以便于交流、传达和使用。
标准化的机械设计图纸能够提高工作效率，减少错误，降低成本，保证产品质量，促进技术进步。
本文将就机械设计图纸的标准化进行详细介绍。
首先，机械设计图纸的标准化内容主要包括图纸的编制、图幅的确定、图样的分类、图纸的抄写、图形符号和标注的规定等。
图纸的编制应符合国家标准和行业规范的要求，包括图幅的确定、图样的分类、图纸的抄写等。
图幅的确定应根据图纸的内容和尺寸来确定，一般包括A0、A1、A2、A3、A4等不同规格。
图样的分类应根据机械零部件的性质和用途来确定，包括总装图、零部件图、工艺图等不同类型。
图纸的抄写应符合国家标准和行业规范的要求，包括字迹的工整、线条的清晰、符号的规范等。
图形符号和标注的规定应符合国家标准和行业规范的要求，包括尺寸标注、表面粗糙度标注、公差标注等。
其次，机械设计图纸的标准化对于提高工作效率、减少错误、降低成本、保证产品质量、促进技术进步具有重要意义。
标准化的机械设计图纸能够提高工作效率，减少错误，降低成本，保证产品质量，促进技术进步。
标准化的机械设计图纸能够提高工作效率，减少错误，降低成本，保证产品质量，促进技术进步。
标准化的机械设计图纸能够提高工作效率，减少错误，降低成本，保证产品质量，促进技术进步。
标准化的机械设计图纸能够提高工作效率，减少错误，降低成本，保证产品质量，促进技术进步。
最后，要实现机械设计图纸的标准化，需要加强对国家标准和行业规范的学习和理解，提高图纸编制的技能和水平，加强图纸的审核和审查，建立健全图纸管理制度，加强对图纸标准化的宣传和推广，不断改进和完善标准化工作。
同时，要加强对图纸标准化的宣传和推广，不断改进和完善标准化工作，提高图纸编制的技能和水平，加强图纸的审核和审查，建立健全图纸管理制度。
只有这样，才能更好地实现机械设计图纸的标准化，提高工作效率，减少错误，降低成本，保证产品质量，促进技术进步。
《机械制图标准化图框标题栏等》PPT课件讲义
要求。
三、标题栏
2、标题栏的内容：
❖ 标题栏的组成： 标题栏一般由更改区、签字区、其他区、名称及代号
区组成，我们规定采用CAXA附带的GB Standard格式；
3、标题栏的填写：
①标题栏中的字体，除签名以外，其他栏目的字体均应符 合GB/T14691—1993《技术制图 字体》的规定。 ②各责任人签名时应随手签写，清晰可读即可，但不要用 仿宋字签名。 ③标题栏中的年月日应按照GB/T 7408的规定格式填写： 规定为“年”四位，“月”、“日”两位，之间不用分隔 符， 例：20090923；
引导要素（表示标准所属的领域） 标准批准年号（四位数） 标准顺序号（按批准的先后顺序编排） 标准代号及属性
一、标准化基础知识简介
6、说明 JB- 机械行业 HG- 化工行业 QB- 轻工业行
业 QC- 汽车行业
“T”表示“推荐性标准”；无“T”字时表示 “强制性标准”
一、标准化基础知识简介
7、标准属性
D
设计
标准化
阶段标记 重量 比例
审工 核艺
批准
1:1 共 张第 张
1
2
3
4
5
6
二、图纸幅面和格式
4、比例的标注及选用：
比例的选择一般应与图幅的选择同时考虑。选用时通常应考虑 以下方面的因素： ①应以能充分而清晰地表达机件的结构形状，又能合理利用图 纸幅面为基本原则。 ②在满足上述基本原则的前提下，所选用的比例应该有利于采 用较小基本幅面的图纸。 ③在表达清晰、能合理利用图纸幅面的前提下，应该具体地根 据机件的尺寸大小和结构复杂程度选择比例。若条件允许，可 优先选用原值比例1：1。 ④比例和幅面的选择应考虑图样的应用场合，例如，绘制机械 加工工艺规程中的工序简图时，一般选用比值较小的比例。
三、标题栏
2、标题栏的内容：
❖ 标题栏的组成： 标题栏一般由更改区、签字区、其他区、名称及代号
区组成，我们规定采用CAXA附带的GB Standard格式；
3、标题栏的填写：
①标题栏中的字体，除签名以外，其他栏目的字体均应符 合GB/T14691—1993《技术制图 字体》的规定。 ②各责任人签名时应随手签写，清晰可读即可，但不要用 仿宋字签名。 ③标题栏中的年月日应按照GB/T 7408的规定格式填写： 规定为“年”四位，“月”、“日”两位，之间不用分隔 符， 例：20090923；
引导要素（表示标准所属的领域） 标准批准年号（四位数） 标准顺序号（按批准的先后顺序编排） 标准代号及属性
一、标准化基础知识简介
6、说明 JB- 机械行业 HG- 化工行业 QB- 轻工业行
业 QC- 汽车行业
“T”表示“推荐性标准”；无“T”字时表示 “强制性标准”
一、标准化基础知识简介
7、标准属性
D
设计
标准化
阶段标记 重量 比例
审工 核艺
批准
1:1 共 张第 张
1
2
3
4
5
6
二、图纸幅面和格式
4、比例的标注及选用：
比例的选择一般应与图幅的选择同时考虑。选用时通常应考虑 以下方面的因素： ①应以能充分而清晰地表达机件的结构形状，又能合理利用图 纸幅面为基本原则。 ②在满足上述基本原则的前提下，所选用的比例应该有利于采 用较小基本幅面的图纸。 ③在表达清晰、能合理利用图纸幅面的前提下，应该具体地根 据机件的尺寸大小和结构复杂程度选择比例。若条件允许，可 优先选用原值比例1：1。 ④比例和幅面的选择应考虑图样的应用场合，例如，绘制机械 加工工艺规程中的工序简图时，一般选用比值较小的比例。
机械制图标准化
质量特性代号
同一代号的图样或设计文件，其质量特性要素依次用质量特 性代号及质量特性顺序号组合标注，顺序号用阿拉伯数字顺序表 示在质量特性代号后；质量特性顺序号范围按表1规定
产品零部件质量特性的标示
1、对关键件，应在产品图样右上角“质量特性代号栏”中标注关 键特性代号“G”,若关键件具有与排放有关的关键特性，则应标 注”G/P”. 2、对重要件，应在产品图样右上角“质量特性代号栏”中标注重 要特性代号“Z”,若重要件具有与排放有关的重要特性，则应标 注”Z/P”. 3、对一般件，不应在产品图样及技术文件中表示任何关重特性代 号。 4、在产品图样和设计、工艺文件中标示质量特性时，质量特性代 号一般标注在技术要求、尺寸公差、形位公差、表面粗糙度、材 料标准、设计文件条款的后面、并加括号。 5、图样中，装配图明细栏的关重栏中质量特性代号不加粗，其余 质量特性代号及顺序号字体均应加粗（含括号）；图样中技术要 求条款（包括中、英文）、图面右上角“质量特性代号栏”采用5 号字体，明细栏的关重栏中的质量特性代号及图样其他部分采用 3.5号字体
B
(c)
图。。。
斜视图
1）斜视图一般按箭头所指的方向，且符合投影关
系配置，也可配置在其它适当位置。2）在不致引起
误解时，允许将其图形旋转放正，一般以不大于
90°旋转放正为宜，其标注形式为字母加旋转箭头
“
”旋转箭头的方向应该与图形
的旋转方向一致，字母放在箭头指向的一边.
剖视图
假想用剖切面(平面或柱面)剖开机件，将处在观察者与剖 切面之间的部分移去，将剩下部分向投影面投影，所得到的图 形称为剖视图(简称剖视)。剖视图主要用于表达机件的内部结 构形状。
画局部视图时，应在局部视图上方正中位置用大写拉丁字母标 出视图名称，在相应视图附近用箭头指明投影方向，并注上同 样的字母，如图中“A”所示。当局部视图按投影关系配置， 中间又无其它图形隔开时，允许省略标注。
机械设计2D-图纸标准(整理).pptx
如有其它特殊技术要求可适当添加。
4.其它零件的技术要求
精心整理
技术要求： 1.未注公差均按右下表;
236..产图.D品纸i必中e须标符 有Ca合编s号Rto的HiSn是要g关求件键; 尺的寸技,总术: 要个求; 如下：
NOTES： 1.ALL UNSPECIFIED LINEAR TOLERANCES, PLEASE REFER TO RIGHT TABLE； 2.PARTS MUST COMPLY WITH ROHS; 3.THE DIMENSION WITH “NUMBER" IS CRITICAL, TOTAL:
3.THE SUFACE TREATMENT OF MOULDING NEED BE INFORMED BY US;
4.MATERIAL SUPPLIER :
MATERIAL NO.:
5.PART COLOR：
6.PARTS MUST COMPLY WITH ROHS;
7.PART MUST BE FREE OF FLASH, SINK, FLOW MARKS AND OTHER MOULDING;
8.不能使用回料;
9.图纸中标有编号的是关键尺寸,总: 个;
NOTES：
1.ALL UNSPECIFIED DIMENSIONS, PLEASE REFER TO THE 3D FILE;
2.ALL UNSPECIFIED LINEAR TOLERANCES, PLEASE REFER TO RIGHT TABLE；
3.需采用数字编号来标注重点尺寸。
例如：①②③，且需标注重点尺寸的数量。
4.塑胶件需写材料供应商及材料牌号。
因为每种塑胶材料的供应商不一样，材料的牌号也不一样，材料的性能及价格都不一样。
4.其它零件的技术要求
精心整理
技术要求： 1.未注公差均按右下表;
236..产图.D品纸i必中e须标符 有Ca合编s号Rto的HiSn是要g关求件键; 尺的寸技,总术: 要个求; 如下：
NOTES： 1.ALL UNSPECIFIED LINEAR TOLERANCES, PLEASE REFER TO RIGHT TABLE； 2.PARTS MUST COMPLY WITH ROHS; 3.THE DIMENSION WITH “NUMBER" IS CRITICAL, TOTAL:
3.THE SUFACE TREATMENT OF MOULDING NEED BE INFORMED BY US;
4.MATERIAL SUPPLIER :
MATERIAL NO.:
5.PART COLOR：
6.PARTS MUST COMPLY WITH ROHS;
7.PART MUST BE FREE OF FLASH, SINK, FLOW MARKS AND OTHER MOULDING;
8.不能使用回料;
9.图纸中标有编号的是关键尺寸,总: 个;
NOTES：
1.ALL UNSPECIFIED DIMENSIONS, PLEASE REFER TO THE 3D FILE;
2.ALL UNSPECIFIED LINEAR TOLERANCES, PLEASE REFER TO RIGHT TABLE；
3.需采用数字编号来标注重点尺寸。
例如：①②③，且需标注重点尺寸的数量。
4.塑胶件需写材料供应商及材料牌号。
因为每种塑胶材料的供应商不一样，材料的牌号也不一样，材料的性能及价格都不一样。

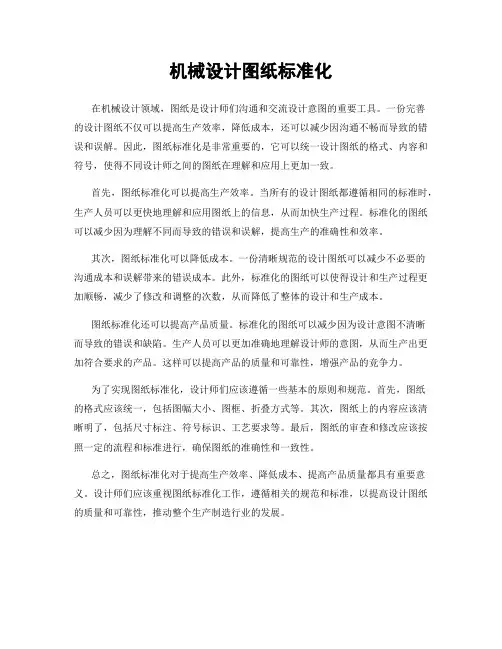

机械设计图纸标准化
机械设计图纸标准化在机械设计领域，图纸是设计师们沟通和交流设计意图的重要工具。
一份完善的设计图纸不仅可以提高生产效率，降低成本，还可以减少因沟通不畅而导致的错误和误解。
因此，图纸标准化是非常重要的，它可以统一设计图纸的格式、内容和符号，使得不同设计师之间的图纸在理解和应用上更加一致。
首先，图纸标准化可以提高生产效率。
当所有的设计图纸都遵循相同的标准时，生产人员可以更快地理解和应用图纸上的信息，从而加快生产过程。
标准化的图纸可以减少因为理解不同而导致的错误和误解，提高生产的准确性和效率。
其次，图纸标准化可以降低成本。
一份清晰规范的设计图纸可以减少不必要的沟通成本和误解带来的错误成本。
此外，标准化的图纸可以使得设计和生产过程更加顺畅，减少了修改和调整的次数，从而降低了整体的设计和生产成本。
图纸标准化还可以提高产品质量。
标准化的图纸可以减少因为设计意图不清晰而导致的错误和缺陷。
生产人员可以更加准确地理解设计师的意图，从而生产出更加符合要求的产品。
这样可以提高产品的质量和可靠性，增强产品的竞争力。
为了实现图纸标准化，设计师们应该遵循一些基本的原则和规范。
首先，图纸的格式应该统一，包括图幅大小、图框、折叠方式等。
其次，图纸上的内容应该清晰明了，包括尺寸标注、符号标识、工艺要求等。
最后，图纸的审查和修改应该按照一定的流程和标准进行，确保图纸的准确性和一致性。
总之，图纸标准化对于提高生产效率、降低成本、提高产品质量都具有重要意义。
设计师们应该重视图纸标准化工作，遵循相关的规范和标准，以提高设计图纸的质量和可靠性，推动整个生产制造行业的发展。
机械设计2D图纸标准
说 明
旁注法
普通注法
结构类型
14、零件上常见孔的标注尺寸
锪平面孔
柱形沉孔
锥形沉孔
6×φ7表示6个孔的直径均为φ7。锥形部分大端直径为φ13，锥角为900。
沉孔
锪平面φ20的深度不需标注，加工时一般锪平到不出现毛面为止。
四个柱形沉孔的小孔直径为φ6.4，大孔直径为φ12，深度为4.5。
#2022
8.其它问题
9.尺寸标注
正确：要符合国家标准的有关规定。完全：要标注制造零件所需要的全部尺寸，不遗漏，不重复。清晰：尺寸布置要整齐、清晰，便于阅读。合理：标注的尺寸要符合设计要求及工艺要求。
（一）标注尺寸的基本要求
定形尺寸：确定各基本体形状和大小的尺寸。定位尺寸：确定各基本体之间相对位置的尺寸。要标注定位尺寸，必须先选定尺寸基准。零件 有长、宽、高三个方向的尺寸,每个方向至少要有一个基准。通常以零件的底面、端面、 对称面和 轴线作为基准。总体尺寸：零件长、宽、高三个方向的最大尺寸。总体尺寸、定位尺寸、定形尺寸可能重合，这时需作调整，以免出现多余尺寸。
3. 线性尺寸数字的方向，一般应按下图所示方向注写，并尽可能避免在图30°范围内标注尺寸，无法避免时应引出标注。
30°
16
16
16
16
16
16
16
16
16
4. 尺寸数字不可被任何图线所通过，否则必须将该图线断开。
10
中心线断开
11.尺寸标注时应注意的几点问题
尺寸基准一般选择零件上较大的加工面、两零件的结合面、零件的对称平面、重要的平面和轴肩。尺寸基准是标注、测量尺寸的起点。组合体的具有长、宽、高三个方向的尺寸，每个方向都应该选择基准。 在同一方向如选择多个基准,必然构成尺寸标注的静不定,尺寸标注混乱,无法制作!尺寸标注时的基准,其实就是设计基准,选取一个科学合理的标注基准,在加工时可以减少尺寸链的计算,也方便测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
-2-
2020年7月15日星期三
化学工第业一在章国民标经准济化中概的述地位和作用
1.1 标准化基础知识简介
1.什么是标准？
标准是在一定的范围内获得最佳秩序,对活动或其结果规
定共同的和重复使用的规则、导则或特性的文件。该文件经
协商一致制定并经一个公认机构的批准。
我国的国家标准通过审查后，需由国务院标准化行政管
包 括 《 图 纸 幅 面 和 规 格 》《 比 例 》《 字 体 》《 图 线 》 《剖面符号》等。
-6-
2020年7月15日星期三
化学一工、业图在纸国幅民面经与济规中格的地位和作用
1 、图纸幅面 绘制机械图样时，优先采用5种规定的 图 纸 基 本 幅 面 ， 分 别 是 ： A0 、 A1 、 A2 、 、A4。必要时，也允许选用所规定的加 长幅面。加长幅面的尺寸由基本幅面的短 边成整数倍增加后得出。 2、图框格式:统一使用公司规定的最新图框 在图纸上，图框线必须用粗实线画出， 其格式分为不留装订边和留有装订边两种， 但同一产品的图样只能采用一种格式。
应省签。
3. 材料栏: 应按有关材料标准标示(一般写牌号),若是板材,其厚度 标示小数点后一位(如t=1.0），不再标单位，其默认单位是mm.
-9-
2020年7月15日星期三
化学工业在国民经济中的地位和作用
3. “阶段标记” 又称“图样标记”，是指该图样是用于哪一生产 阶段的图样的标记。 根据JB／T 5054．3 —2000 的规定，阶段标记分三种： “S” ———样机（样品） 试制图样标记 “A” ———小批试制图样标记 “B” ———正式生产图样标记
2. “日期” 的签署应按G B／T 2808 《全数字式日期表示法》中 规定的三种形式:其中“年” 用四位数，“月”、“日” 用两位数， 之间由连字符分隔、间隔分隔或不分隔：
1999 －05 －30 （连字符分隔） 1999 05 30 （间隔字符分隔） 19990530 （不用分隔符） 为便于辨别图样中注写的技术要求是贯彻哪一年发布的标准，日期不
理部门——国家质量监督检验检疫总局、国家标准化管理委
员会审批、给定标准编号并批准发布。
-3-
2020年7月15日星期三
化学工业在国民经济中的地位和作用
2. 标准化 标准化是指为在一定的范围内获得最佳秩
序，对实际的或潜在的问题制定共同的和重复 使用的规则的活动。主要包括制定、发布及实 施标准的过程。 3.基本原理：统一、简化、协调、优化。
4. “共×张第×张” 应填写同一代号的图样的总张数及该张在总张 数中的张次。较复杂的零件或装配件有时难以表达在一张图纸上。 例如，某一装配体的装配图画了两张图纸，则两张图纸均应画出标 题栏，填写同一“图样代号”， 并分别填写“共2 张第1张”、 “共2 张第2 张”。总之，填写张数张次时，切勿将装配图的张数 与该装配体所属零件的零件图的张数一并计入总张数。在大多数情 况下，同一图样代号只画一张图纸，此时，可不填写张数和张次。
-7-
2020年7月15日星期三
化学工业二在、国标民题经栏济中的地位和作用
标题栏的内容、尺寸和格式应遵守GB/T 10609.11989 《技术制图 标题栏》的规定。
标题栏的格式`
-8-
2020年7月15日星期三
化标题学栏的工填业写 在国民经济中的地位和作用
1. 签名: 各责任人签名时应随手签写，清晰可读即可，但不要用仿宋 体字签名。 其他栏目中的字体均应符合GB／T 14691 —1993《技术制图字体》 的规定。
① 明细栏中由下向上填写的序号应与图形中的顺序对应。在复杂的部件 装配图中，部件所属的分部件与直属部件的零件可混合编写序号。序号 也可分类编写，例如，有的企业规定，在明细栏中需按分部件、专用件、 标准件和辅料（如机油、粘接剂等） 的顺序由下向上分类填写。此时， 图形中的序号可分层编排。 ② 明细栏中的“代号” 就是标题栏中的“图样代号”。但是， 在装配 图中， 标题栏内的图样代号是填写反映产品代号和部件号之间的隶属 关系，明细栏中的代号还应反映该部件所属的分部件、零件，因此，其 代号中需多反映一层隶属关系。
化学工业在国民经济中的地位和作用
-1-
2020年7月15日星期三
化学工业在国民经济中的地位和作用
1.教学目标：通过学习机械制图的基本规定并实施，
建立最佳的秩序，获得最佳的社会经济效益。
2.教学重难点：标准的实际应用。 3.教学内容： 标准的相关概念,图幅、标题栏、明细
栏的填写、图线、比例、字体、尺寸标注等。
只有按这四条基本原理制定和实施标准， 才可能建立最佳的秩序，获得最佳的社会经济 效益。
-4-
2020年7月15日星期三
化第学二工章业在国制民图经的济基中本的规地定位和作用
1. 制图基本规定概述 “基本规定”有两层含义： 一是通用性，无论是机械图样还是建筑图样，只要是 技术图样都使用。 二是与投影法、画法和注法无关。
-11- 2020年7月15日星期三
化学工业在三国、民明经细济栏中的地位和作用
-12- 2020年7月15日星期三
化学工业明在细国栏民的经填济写中的地位和作用
“明细栏” 有别于“明细表”。明细栏是装配图中的一项内容或附 属于装配图的续页。明细表则相当于全套产品图样中所有装配图 的明细栏的汇总，是不属于图样的另一类设计文件。现根据G B ／ T 10609 ． 2 —1989 、 GB ／ T 17825 ． 2 —1999 和 JB ／ T 5054．3 —2000 ，说明明细栏填写中应注意的若干问题。
-10- 2020年7月15日星期三
化学工业在国民经济中的地位和作用
5. 填写“图样名称” 时，应力求简明、规范或约定俗成。 例如，某夹具装配图。若取图名为“钻4 ×φ5 孔用夹 具装配图”， 显然过于烦琐， 只需取图名为“钻模” 两字即可。
6. “图样代号”， 又可简称为“图号” 或“代号”。机 械图样代号一般采用隶属编号。隶属编号是按产品代号、 部件号和零件号之间的隶属关系进行编号的。编号的基 本原则和要求应符合以下两项标准的规定：
