带通滤波器工作原理与带通滤波器原理图详解

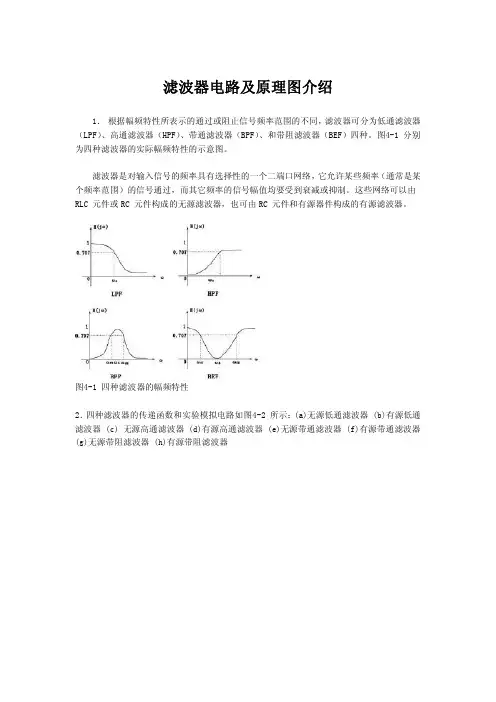

滤波器电路及原理图介绍
1．根据幅频特性所表示的通过或阻止信号频率范围的不同，滤波器可分为低通滤波器（LPF）、高通滤波器（HPF）、带通滤波器（BPF）、和带阻滤波器（BEF）四种。

图4-1分别为四种滤波器的实际幅频特性的示意图。

滤波器是对输入信号的频率具有选择性的一个二端口网络，它允许某些频率（通常是某个频率范围）的信号通过，而其它频率的信号幅值均要受到衰减或抑制。

这些网络可以由RLC元件或RC元件构成的无源滤波器，也可由RC元件和有源器件构成的有源滤波器。

图4-1四种滤波器的幅频特性
2．四种滤波器的传递函数和实验模拟电路如图4-2所示：(a)无源低通滤波器(b)有源低通滤波器(c)无源高通滤波器(d)有源高通滤波器(e)无源带通滤波器(f)有源带通滤波器(g)无源带阻滤波器(h)有源带阻滤波器
图4-2四种滤波器的实验电路
3．滤波器的网络函数H（jω），又称为正弦传递函数，它可用下式表示
式中A(ω)为滤波器的幅频特性，θ(ω)为滤波器的相频特性。

它们均可通过实验的方法来
测量。

➢ 对于c中的磁耦合方式，一般适用于窄带滤波器，结构可靠性高， 但装配不方便。
9
谐振器模型（过滤单元）
左图为单个谐振腔的电场模型及其等 效电路原理图。
图为不带圆盘的谐振杆的圆腔谐振器， 谐振杆顶部与盖板形成的电容，可以 理解成等效电路中的端接电容。
等效电路中的谐振频率计算公式为：
f 1 2 LC
为谐振杆加入圆盘，相当于 加大了端接电容，圆盘越大，电 容越大，谐振频率越低；
容飞结构 感飞结构
右上图的感飞/ 容飞位置上，若加 入容飞结构则实现 容飞，加入感飞结 构则实现感飞；
右下图的对称 飞位置上加入容飞 结构，可实现对称 飞，加入感飞结构 不能形成零点。
调试中，感飞 太强/弱，可以通过 勾/压飞杆来改变飞 杆强度；容飞或对 称飞太强/弱则需要 打开盖板，减短/加 长飞杆。
通常的带通滤波器具有左 图所示的结构： 抽头：将外部输入信号馈 入滤波器或者将经过滤波器 的信号导出。 谐振腔：形成通带内的谐振 点； 耦合窗口：在谐振腔之间传 输电磁信号，同时调整成不 同的耦合度，以满足滤波器 设计的需要； 感飞，容飞，对称飞：形成 通带外的传输零点（即抑制 点）
6
带通滤波器的水池模型
每个谐振腔有各自的谐振频率， 当相邻的两个腔发生耦合时，其谐 振频率相互“排斥”，耦合越强， “排斥”效果越明显，如左下图所 示。
所以，若将所有的耦合螺杆都 往里进，则通带带宽变宽。
13
相邻耦合两腔电场分布图
14
相邻耦合两腔磁场分布图
15
相邻耦合两腔表面电流分布图
16
带通滤波器的飞杆（额外水闸）
7
滤波器抽头模型（阀门）
抽头为带通滤波器的馈电
装置。其结构关系到馈电强

带通滤波器工作原理与带通滤波器原理图详解带通滤波器（band-pass filter）是一个允许特定频段的波通过同时屏蔽其他频段的设备。

比如RLC振荡回路就是一个模拟带通滤波器。

带通滤波器是指能通过某一频率范围内的频率分量、但将其他范围的频率分量衰减到极低水平的滤波器，与带阻滤波器的概念相对。

一个模拟带通滤波器的例子是电阻-电感-电容电路（RLC circuit）。

这些滤波器也可以用低通滤波器同高通滤波器组合来产生。

工作原理一个理想的带通滤波器应该有一个完全平坦的通带，在通带内没有放大或者衰减，并且在通带之外所有频率都被完全衰减掉，另外，通带外的转换在极小的频率范围完成。

实际上，并不存在理想的带通滤波器。

滤波器并不能够将期望频率范围外的所有频率完全衰减掉，尤其是在所要的通带外还有一个被衰减但是没有被隔离的范围。

这通常称为滤波器的滚降现象，并且使用每十倍频的衰减幅度的dB数来表示。

通常，滤波器的设计尽量保证滚降范围越窄越好，这样滤波器的性能就与设计更加接近。

然而，随着滚降范围越来越小，通带就变得不再平坦，开始出现“波纹”。

这种现象在通带的边缘处尤其明显，这种效应称为吉布斯现象。

除了电子学和信号处理领域之外，带通滤波器应用的一个例子是在大气科学领域，很常见的例子是使用带通滤波器过滤最近3到10天时间范围内的天气数据，这样在数据域中就只保留了作为扰动的气旋。

在频带较低的剪切频率f1和较高的剪切频率f2之间是共振频率，这里滤波器的增益最大，滤波器的带宽就是f2和f1之间的差值。

典型应用许多音响装置的频谱分析器均使用此电路作为带通滤波器，以选出各个不同频段的信号，在显示上利用发光二极管点亮的多少来指示出信号幅度的大小。

这种有源带通滤波器的中。

有源带通滤波器电路设计
1 滤波器的简介
在电子电路中，输入信号的频率有很多，其中有些频率是需要的工 作信号，有些频率是不需要的干扰信号。如果这两个信号在频率上有较 大的差别，就可以用滤波的方法将所需要的信号滤出。滤波电路的作用 是允许模拟输入信号中某一部分频率的信号通过，而阻断另一部分频率 的信号通过。
3.2单相桥式全波整流电路的工作原理
整流电路是利用二极管的单向导电性，把交流电变成脉动直流电的电 路。单相桥式全波整流电路由四个二级管组成，整流堆管脚图及内部结构 如图3.2所示。该电路的整流效果和输出电压波形，为单相半波整流电路 的二倍。桥式整流电路的简化电路图如图3.3所示。 图3.2 图3.3 整流堆管脚及内部结构图
ausaufssrc13aufssrcsrc2????????11设中心频率f0rc电压放大倍数auauf3auf???????12当ff0时得出通带放大倍数aupauf3aufqauf???????????13使式12分母模为2即使式12分母虚部绝对值为1即解方程取正根就可得到下限截止频率fp1与上限截止频率fp2分别为fp1f03auf????????14fp2f03auf????????15通频带为
运算放大器符号
图2.2
LM324管脚连
由于LM324四运放集成电路既可接单电源使用（3 电源使用（±1.5
~30V），也可以接双
~±15V），不需要调零，具有电源电压范围宽,静态功耗小,
可单电源使用,价格低廉等优点,因此被广泛应用在各种电路中。
2.2有源带通滤波器的工作原理
带通滤波器只允许在某一个通频带范围内的信号通过，而比通频带下 限频率低和比上限频率高的信号均加以衰减或抑制。注意：要将高通的下 限截止频率设置为小于低通的上限截止频率。典型的带通滤波器可以 由RC低通滤波器和RC高通滤波器串联而成，从而实现了“带通滤波”的 要求。二阶压控型有源带通滤波器原理框图如图2.3所示。
