继电保护装置包括哪些方面

继电保护装置讲解继电保护装置是一种用于保护电力系统设备的重要装置。

它的作用是在电力系统发生故障时，迅速断开故障电路，以保护电力设备的安全运行。

本文将从继电保护装置的基本原理、分类以及应用场景等方面进行讲解。

一、继电保护装置的基本原理继电保护装置基于电力系统中的电流、电压等物理量的变化来判断系统是否发生故障。

当电力系统中发生故障时，电流和电压等物理量会发生异常变化，继电保护装置会通过对这些异常变化进行监测和分析，判断故障的类型和位置，并通过控制开关来实现对故障电路的断开。

二、继电保护装置的分类根据不同的保护对象和保护功能，继电保护装置可以分为过电流保护、差动保护、距离保护、过压保护等多种类型。

其中，过电流保护是最常见的一种保护方式，它通过检测电流的大小来判断电力系统中是否存在过电流故障。

差动保护则是通过对电流差值进行监测，判断系统中是否存在线路接地或相间短路等故障。

距离保护则是根据电力系统中电流和电压之间的相对关系，来判断故障的位置。

过压保护则是用于检测电力系统中是否存在过电压故障。

三、继电保护装置的应用场景继电保护装置广泛应用于电力系统的发电、输配电等环节，以保护电力设备的安全运行。

在发电环节，继电保护装置可用于保护发电机、变压器等设备的安全运行。

在输电和配电环节，继电保护装置可用于保护线路、变电站等设备的安全运行。

此外，继电保护装置还可以应用于工业生产、铁路、矿山等领域，以确保电力设备的正常工作。

继电保护装置是一种重要的电力设备保护装置，它通过监测和分析电力系统中的物理量变化，判断系统是否发生故障，并通过控制开关来实现对故障电路的断开。

根据不同的保护对象和保护功能，继电保护装置可分为多种类型，并广泛应用于电力系统的各个环节。

它的作用在于保护电力设备的安全运行，确保电力系统的稳定运行。

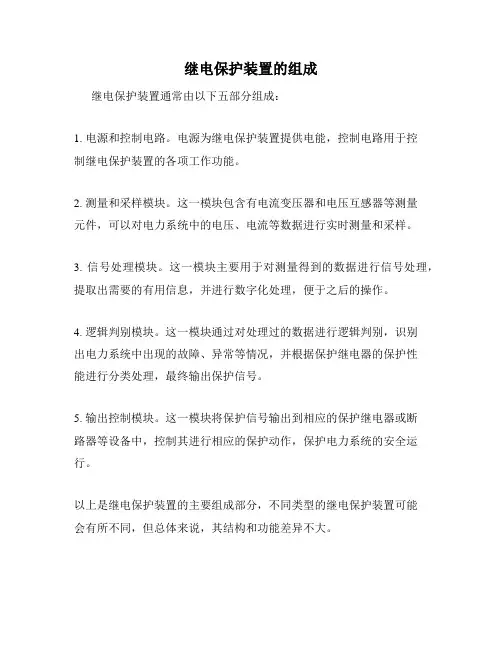

继电保护装置的组成
继电保护装置通常由以下五部分组成：
1. 电源和控制电路。

电源为继电保护装置提供电能，控制电路用于控
制继电保护装置的各项工作功能。

2. 测量和采样模块。

这一模块包含有电流变压器和电压互感器等测量
元件，可以对电力系统中的电压、电流等数据进行实时测量和采样。

3. 信号处理模块。

这一模块主要用于对测量得到的数据进行信号处理，提取出需要的有用信息，并进行数字化处理，便于之后的操作。

4. 逻辑判别模块。

这一模块通过对处理过的数据进行逻辑判别，识别
出电力系统中出现的故障、异常等情况，并根据保护继电器的保护性
能进行分类处理，最终输出保护信号。

5. 输出控制模块。

这一模块将保护信号输出到相应的保护继电器或断
路器等设备中，控制其进行相应的保护动作，保护电力系统的安全运行。

以上是继电保护装置的主要组成部分，不同类型的继电保护装置可能
会有所不同，但总体来说，其结构和功能差异不大。

分享微机继电保护装置基础知识分享微机继电保护装置基础知识微机继电保护装置是由高集成度、总线不出芯片单片机、高精度电流电压互感器、高绝缘强度出口中间继电器、高可靠开关电源模块等部件组成。

下面为大家带来了分享微机继电保护装置基础知识，欢迎大家参考。

组成微机继电保护的硬件是一台计算机，由硬件、软件组成，各种复杂的功能是由相应的程序来实现。

用简单的操作就可以检验微机的硬件是否完好。

同时，微机继电保护装置具有自诊断功能，对硬件各部分和存放在EPROM中的程序不断进行自动检测，一旦发现异常就会报警。

通常只要接通电源后没有报警，就可确认装置是完好的，从而大大减轻运行维护的工作量。

计算机在程序指挥下，有综合分析和判断能力，而微机继电保护装置可以实现常规保护很难办到的自动纠错，自动识别和排除干扰，防止由于干扰而造成误动作。

另外，微机继电保护装置有自诊断能力，能够自动检测出计算机本身硬件的异常部分，配合多重化可以有效地防止拒动，因此可靠性很高。

使用微型计算机可以在系统发生故障后提供多种信息。

如保护各个部分的动作顺序和动作记录，故障类型和相别及故障前后电压和电流的波形记录等，还可以提供故障点到保护安装处的距离。

这样有助于运行部门对事故的分析处理。

由于微机继电保护的特性主要由程序决定，所以不同原理的保护可以采用通用的硬件，只要改变程序就可以改变保护的特性和功能，因此可灵活地适应于电力系统运行方式的`变化。

微机继电保护装置的特点1、用于可根椐实际运行的需要配制相应保护，真正实现用户“量身定制”。

2、各种保护功能相对独立，保护定值、实现、闭锁条件和保护投退可独立整定和配制。

3、可以满足库存配制有二十几种保护，满足用户对不同电气设备或线路保护要求。

4、自定义保护功能，可实现标准保护库中未提供的特殊保护，最大限度满足用户要求。

5、保护功能实现不依赖于通讯网络，满足电力系统保护的可靠性。

微机继电保护装置的优点1、集保护、测量、监视、控制、人机接口、通信等多种功能于一体；代替了各种常规继电器和测量仪表，节省了大量的安装空间和控制电缆。

电力系统继电保护、安全自动装置概述1．什么是继电保护装置?答：当电力系统中的电力元件(如发电机、线路等)或电力系统本身发生了故障危及电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备，一般通称为继电保护装置。

2．继电保护在电力系统中的任务是什么?答：继电保护的基本任务：(1)当被保护的电力系统元件发生故障时，应该由该元件的继电保护装置迅速准确地给脱离故障元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中断开，以最大限度地减少对电力系统元件本身的损坏，降低对电力系统安全供电的影响，并满足电力系统的某些特定要求(如保持电力系统的暂态稳定性等)。

(2)反应电气设备的不正常工作情况，并根据不正常工作情况和设备运行维护条件的不同(例如有无经常值班人员)发出信号，以便值班人员进行处理，或由装置自动地进行调整，或将那些继续运行会引起事故的电气设备予以切除。

反应不正常工作情况的继电保护装置允许带一定的延时动作。

3．简述继电保护的基本原理和构成方式。

答：继电保护主要利用电力系统中元件发生短路或异常情况时的电气量(电流、电压、功率、频率等)的变化，构成继电保护动作的原理，也有其他的物理量，如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高。

大多数情况下，不管反应哪种物理量，继电保护装置都包括测量部分(和定值调整部分)、逻辑部分、执行部分。

4．电力系统对继电保护的基本要求是什么?答：继电保护装置应满足可靠性、选择性、灵敏性和速动性的要求：这四“性”之间紧密联系，既矛盾又统一。

(1)可靠性是指保护该动体时应可靠动作。

不该动作时应可靠不动作。

可靠性是对继电保护装置性能的最根本的要求。

(2)选择性是指首先由故障设备或线路本身的保护切除故障，当故障设备或线路本身的保护或断路器拒动时，才允许由相邻设备保护、线路保护或断路器失灵保护切除故障。

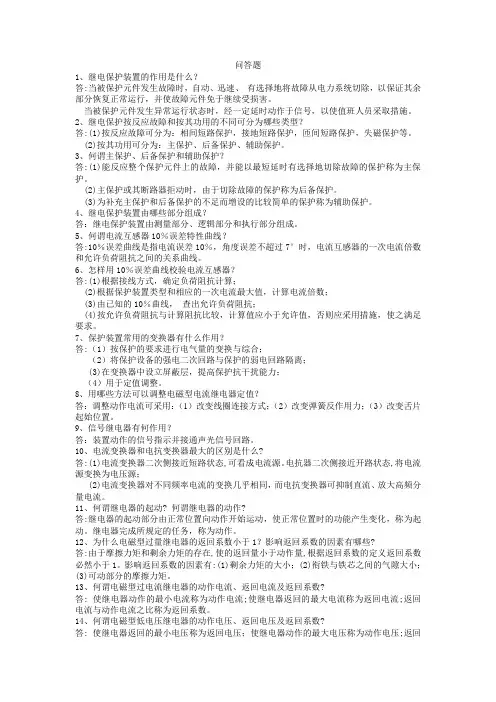

问答题1、继电保护装置的作用是什么？答:当被保护元件发生故障时，自动、迅速、有选择地将故障从电力系统切除，以保证其余部分恢复正常运行，并使故障元件免于继续受损害。

当被保护元件发生异常运行状态时，经一定延时动作于信号，以使值班人员采取措施。

2、继电保护按反应故障和按其功用的不同可分为哪些类型？答:(1)按反应故障可分为：相间短路保护，接地短路保护，匝间短路保护，失磁保护等。

(2)按其功用可分为：主保护、后备保护、辅助保护。

3、何谓主保护、后备保护和辅助保护？答:(1)能反应整个保护元件上的故障，并能以最短延时有选择地切除故障的保护称为主保护。

(2)主保护或其断路器拒动时，由于切除故障的保护称为后备保护。

(3)为补充主保护和后备保护的不足而增设的比较简单的保护称为辅助保护。

4、继电保护装置由哪些部分组成？答：继电保护装置由测量部分、逻辑部分和执行部分组成。

5、何谓电流互感器10％误差特性曲线？答:10％误差曲线是指电流误差10％，角度误差不超过7°时，电流互感器的一次电流倍数和允许负荷阻抗之间的关系曲线。

6、怎样用10％误差曲线校验电流互感器？答:(1)根据接线方式，确定负荷阻抗计算；(2)根据保护装置类型和相应的一次电流最大值，计算电流倍数；(3)由已知的10％曲线，查出允许负荷阻抗；(4)按允许负荷阻抗与计算阻抗比较，计算值应小于允许值，否则应采用措施，使之满足要求。

7、保护装置常用的变换器有什么作用？答:（1）按保护的要求进行电气量的变换与综合；（2）将保护设备的强电二次回路与保护的弱电回路隔离；(3)在变换器中设立屏蔽层，提高保护抗干扰能力；（4）用于定值调整。

8、用哪些方法可以调整电磁型电流继电器定值？答：调整动作电流可采用：（1）改变线圈连接方式；（2）改变弹簧反作用力；（3）改变舌片起始位置。

9、信号继电器有何作用？答：装置动作的信号指示并接通声光信号回路。

10、电流变换器和电抗变换器最大的区别是什么?答:(1)电流变换器二次侧接近短路状态,可看成电流源。

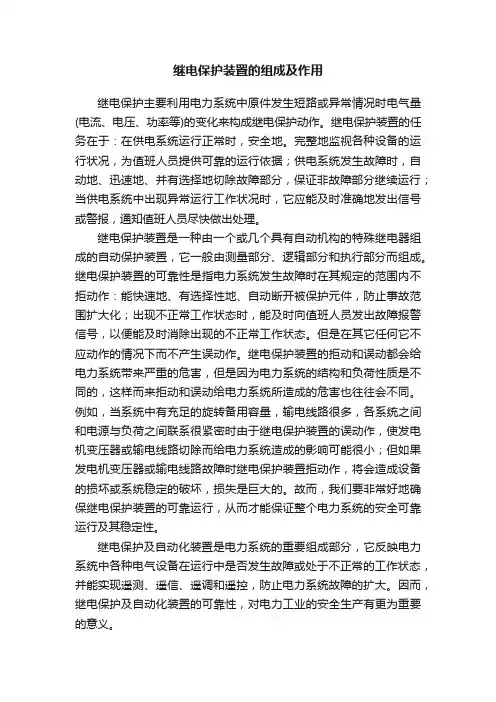

继电保护装置的组成及作用继电保护主要利用电力系统中原件发生短路或异常情况时电气量(电流、电压、功率等)的变化来构成继电保护动作。

继电保护装置的任务在于：在供电系统运行正常时，安全地。

完整地监视各种设备的运行状况，为值班人员提供可靠的运行依据；供电系统发生故障时，自动地、迅速地、并有选择地切除故障部分，保证非故障部分继续运行；当供电系统中出现异常运行工作状况时，它应能及时准确地发出信号或警报，通知值班人员尽快做出处理。

继电保护装置是一种由一个或几个具有自动机构的特殊继电器组成的自动保护装置，它一般由测量部分、逻辑部分和执行部分而组成。

继电保护装置的可靠性是指电力系统发生故障时在其规定的范围内不拒动作：能快速地、有选择性地、自动断开被保护元件，防止事故范围扩大化；出现不正常工作状态时，能及时向值班人员发出故障报警信号，以便能及时消除出现的不正常工作状态。

但是在其它任何它不应动作的情况下而不产生误动作。

继电保护装置的拒动和误动都会给电力系统带来严重的危害，但是因为电力系统的结构和负荷性质是不同的，这样而来拒动和误动给电力系统所造成的危害也往往会不同。

例如，当系统中有充足的旋转备用容量，输电线路很多，各系统之间和电源与负荷之间联系很紧密时由于继电保护装置的误动作，使发电机变压器或输电线路切除而给电力系统造成的影响可能很小；但如果发电机变压器或输电线路故障时继电保护装置拒动作，将会造成设备的损坏或系统稳定的破坏，损失是巨大的。

故而，我们要非常好地确保继电保护装置的可靠运行，从而才能保证整个电力系统的安全可靠运行及其稳定性。

继电保护及自动化装置是电力系统的重要组成部分，它反映电力系统中各种电气设备在运行中是否发生故障或处于不正常的工作状态，并能实现遥测、遥信、遥调和遥控，防止电力系统故障的扩大。

因而，继电保护及自动化装置的可靠性，对电力工业的安全生产有更为重要的意义。

电力系统安全、可靠运行是非常重要的，从而要求继电保护及自动化装置必需具有很高的可靠性。

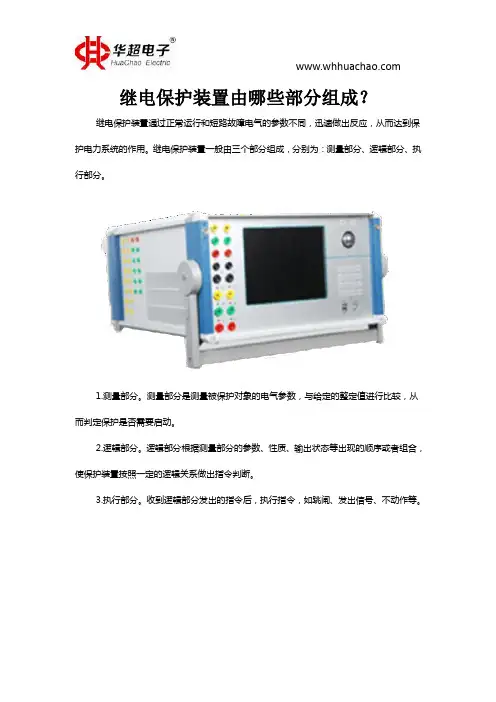

继电保护装置由哪些部分组成？
继电保护装置通过正常运行和短路故障电气的参数不同，迅速做出反应，从而达到保护电力系统的作用。

继电保护装置一般由三个部分组成，分别为：测量部分、逻辑部分、执行部分。

1.测量部分。

测量部分是测量被保护对象的电气参数，与给定的整定值进行比较，从而判定保护是否需要启动。

2.逻辑部分。

逻辑部分根据测量部分的参数、性质、输出状态等出现的顺序或者组合，使保护装置按照一定的逻辑关系做出指令判断。

3.执行部分。

收到逻辑部分发出的指令后，执行指令，如跳闸、发出信号、不动作等。

电力系统继电保护的组成
电力系统继电保护由以下几个组成部分构成：
1. 电流互感器（CT）：用于测量电流，将高电压的电流变换
为便于测量的低电压。

2. 电压互感器（VT）：用于测量电压，将高电压变换为便于
测量的低电压。

3. 保护继电器：根据电流和电压的变化，通过开关或关闭回路来发出告警或执行保护动作。

4. 保护装置：用于实现不同类型保护，如过流保护、短路保护、过压保护等。

包括电流保护装置、电压保护装置、转换装置等。

5. 控制设备：负责对保护装置进行控制。

6. 清除装置：用于手动或自动地清除保护动作后的故障信号，以恢复系统的正常运行。

7. 通信设备：将保护继电器与其他系统组件进行联接，并与操作员或其他保护设备进行通信。

8. 辅助设备：包括电源、显示器、指示灯、按钮开关等，用于提供电力系统继电保护所需的电力和操作界面。

这些组成部分共同工作以确保电力系统的安全运行，并在故障发生时及时采取措施以防止电力系统受到进一步损坏。

关于印发《继电保护和安全自动装置管理规定》的通知各单位、机关各部门：现将《继电保护和安全自动装置管理规定》印发给你们，请严格遵照执行。

二〇一〇年十二月二十四日继电保护和安全自动装置管理规定第一章总则第一条为加强公司继电保护和安全自动装置的管理，保证电力系统安全、可靠运行，根据公司《电气设备及运行管理办法》（齐鲁石化分〔2010〕305号），结合公司生产装置和电力系统的特点，制定本规定。

第二条继电保护和安全自动装置（以下简称保护装置）主要包括：（一）发电机、变压器、电动机、电抗器、电力电容器、母线、线路及滤波补偿等设备的保护装置；（二）自动重合闸、备用设备及备用电源自投装置、快切装置（备用电源快速切换装置、负荷快速联切装置）、自动调整励磁、发电机低频自启动、发电机自同期与准同期、按频率自动减负荷、振荡或预测（切负荷、切机、解列等）、故障录波装置及其他保证系统安全的自动装置等；（三）连接控制元件和保护装置二次回路。

第三条本规定适用于接入公司电网的其他用户。

第四条公司及各单位均应设具有较强专业技术水平和实际工作经验的继电保护专责技术人员，并保持人员相对稳定。

第五条保护装置应选用技术先进、成熟、可靠的产品并具备“管控一体化”功能。

第二章管理分工与职责第六条公司继电保护实行统一领导，公司、厂、车间三级管理体制。

第七条公司动力计量部是公司继电保护专业主管部门，主要履行以下职责：（一）负责公司继电保护技术和运行管理工作；（二）编制辖区继电保护配置方案和定值计算；（三）审核各单位管辖继电保护定值；（四）定期修改下发公司电力系统阻抗图；（五）编制公司电力系统继电保护运行方式；（六）审查公司新建、改扩建电气主接线、继电保护配置、保护运行方式、二次接线以及保护装置选型，参加竣工验收；（七）组织对重要继电保护的不正确动作进行调查和统计分析，制定对策，编制反事故措施，并监督执行；（八）组织公司继电保护专业会议和技术培训工作；（九）负责淄调管辖设备继电保护定值及运行方式的协调工作；（十）负责公司继电保护资料档案管理工作。

继电保护装置的分类有哪些
继电保护装置的分类有哪些
【学员问题】继电保护装置的分类有哪些？
【解答】继电保护装置一般可以按反应的物理量不同、被保护对象的不同、组成元件的不同以及作用的不同等方式来分类，例如：（1）根据保护装置反应物理量的不同可分为：电流保护、电压保护、距离保护、差动保护和瓦斯保护等。

（2）根据被保护对象的不同可分为：发电机保护、输电线保护、母线保护、变压器保护、电动机保护等。

在电气化铁道牵引供电系统中，主要有110kV（或220kV）输电线保护、牵引变压器保护、牵引网馈线保护及并联电容器补偿装置保护等。

（3）根据保护装置的组成元件不同可分为：电磁型、半导体型、数字型及微机保护装置等。

（4）根据保护装置的作用不同可分为：主保护、后备保护，以及为了改善保护装置的某种性能，而专门设置的辅助保护装置等。

当某一电气设备装设有多种保护装置时，其中起主要保护作用的保护装置称为主保护；作为主保护装置备用保护的保护装置称为后备保护。

后备保护又分为近后备保护和远后备保护，近后备保护指同一电气设备上多种保护的相互备用，远后备保护则是指对相邻电气设备保护的备用。

继电保护和安全自动装置技术规程继电保护和安全自动装置技术规程一、继电保护装置的概述1、继电保护装置是一种电气装置，它通过监测电力系统中的电流、电压和频率等参数，作出决策并采取行动来防止或减轻设备故障或人身伤害。

2、继电保护装置通常由测量元件、比较元件、逻辑元件、执行元件等组成。

3、继电保护装置主要包括过流、过压、欠频、过频、电压跌落、接地等装置，其主要目标是在恶劣条件下保护电力系统。

二、安全自动装置的概述1、安全自动装置是一种在危险环境下自动启动的电气装置，它可以监测现场情况并根据预定的逻辑关系自动采取行动以解决问题。

2、安全自动装置通常由传感器、控制器和执行元件等组成。

3、安全自动装置的主要目标是保护人员、设备和环境，以及确保生产过程中的安全。

三、技术规范1、为了保证继电保护和安全自动装置的准确性和可靠性，应制定相关技术规范。

2、技术规范应包括以下方面：装置的选型、试验、安装、调试和维护，以及设备的标准测试。

3、技术规范应该是灵活的，以便于在需要时进行升级、完善或修改。

四、继电保护和安全自动装置的使用1、继电保护和安全自动装置应该按照技术规范进行使用，以确保其功能的准确性和可靠性。

2、在使用过程中，应注意保持装置的可见性和易于维护。

3、在发生故障时，应及时进行诊断和维护，以确保装置的功能在发生故障时得到及时维护。

四、电力系统的监控1、电力系统的监控应按照与监控系统有关的技术规范进行。

2、监控系统应能够检测各种故障并采取适当的措施来防止或者减轻设备的故障。

3、监控系统应具有良好的维护和修改能力，以确保其功能的持久性和有效性。

五、总结1、继电保护和安全自动装置是电力系统的重要部分，它们的准确性和可靠性直接影响电力系统的安全性和生产效益。

2、制定和执行良好的技术规范和使用程序是保证继电保护和安全自动装置功能可靠性的关键。

3、在使用过程中，应维护装置的可见性和易于维护，以最大程度确保其功能的持久性和有效性。

继电保护装置的基本原理：继电保护主要是利用电力系统中元件发生短路或异常情况时的电气量（电流、电压、功率、频率等）的变化构成继电保护动作的原理，还有其他的物理量，如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高。

大多数情况下，不管反应哪种物理量，继电保护装置都包括测量部分（和定值调整部分）、逻辑部分、执行部分。

①、电力系统运行中的参数（如电流、电压、功率因数角）在正常运行和故障情况时是有明显区别的。

继电保护装置就是利用这些参数的变化，在反映、检测的基础上来判断电力系统故障的性质和范围，进而作出相应的反应和处理（如发出警告信号或令断路器跳闸等）。

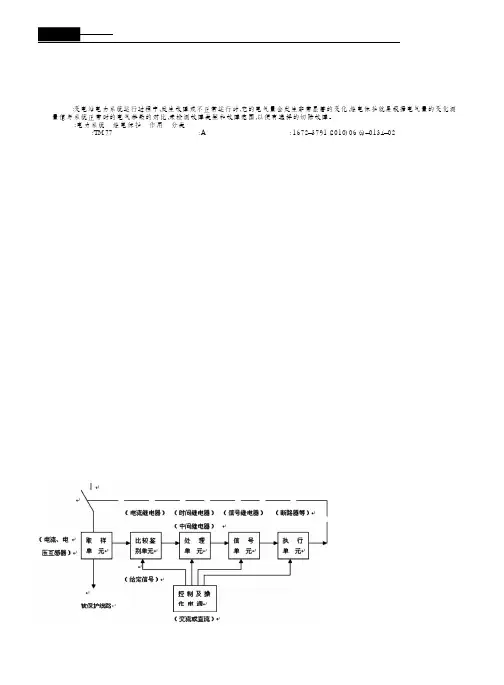

②、继电保护装置的原理框图分析：A、取样单元---它将被保护的电力系统运行中的物理量（参数）经过电气隔离并转换为继电保护装置中比较鉴别单元可以接受的信号，由一台或几台传感器如电流、电压互感器组成。

B、比较鉴别单元---包括给定单元，由取样单元来的信号与给定信号比较，以便下一级处理单元发出何种信号。

（正常状态、异常状态或故障状态）比较鉴别单元可由4只电流继电器组成，二只为速断保护，另二只为过电流保护。

电流继电器的整定值即为给定单元，电流继电器的电流线圈则接收取样单元（电流互感器）来的电流信号，当电流信号达到电流整定值时，电流继电器动作，通过其接点向下一级处理单元发出使断路器最终掉闸的信号；若电流信号小于整定值，则电流继电器不动作，传向下级单元的信号也不动作。

鉴别比较信号“速断”、“过电流”的信息传送到下一单元处理。

C、处理单元---接受比较鉴别单元来的信号，按比较鉴别单元的要求进行处理，根据比较环节输出量的大小、性质、组合方式出现的先后顺序，来确定保护装置是否应该动作；由时间继电器、中间继电器等构成。

电流保护：速断---中间继电器动作，过电流——时间继电器动作。

（延时过程）D、执行单元---故障的处理通过执行单元来实施。

执行单元一般分两类：一类是声、光信号继电器；（如电笛、电铃、闪光信号灯等）另一类为断路器的操作机构的分闸线圈，使断路器分闸。

玉林继电保护装置更换的施工方案继电保护装置(CATS)是指由一台或多台继电器、压敏电阻等组成的组合电气装置。

它的作用是保证电力系统中，当故障发生时迅速切断电源或提供保护。

该装置由接触器、保护机构和电容器等组成。

在电网中继电保护系统起着保护开关的作用，对于事故发生时的有效防护和避免电力线路的过电压、短路和漏电产生至关重要的作用。

继电保护可以将继电器的动作信息与控制信号（电压、电流等）进行结合，根据保护动作等级及控制功能、接线方式及要求对电流，电压质量进行分析、计算，达到规定的限值后发出指令处理故障，并对事故原因进行分析。

该装置已广泛应用于电网中，由于其对电网中各种故障产生了较好的响应和快速性，在电力系统安全中起着非常重要的作用。

尤其是大型变电站、输电线路工程（如地铁）、电力系统自动化等关键部位通常需对其进行继电保护装置大修或者更换。

1、采用SF6气体保护器，并对SF6气体保护器做防雷处理；继电保护是电力系统安全的一道重要防线。

电力系统从配电装置到继电保护装置再到电力自动化装置，贯穿整个电力系统。

随着对电力安全要求越来越高，各种电力设备不断增加。

继电保护主要针对电网中常见故障和事故处理，为电力企业生产、生活和科研事业提供可靠保障。

目前，大多数继电保护系统由多个开关组成；其作用是：切断电路电压，提供保护。

它们相互独立地工作，而不是互相连接、集成在一起。

因此，它需要相互配合才能工作。

而目前国内新出现的电力继电器产品——SF6气体保护器（气体继电器）由于其特殊性能和高性价比被广泛使用在电力系统中，使其在电力行业中有了更多选择和更高要求水平，成为继电保护产品领域中不可多得最好的产品之一；另外也能发挥更大的价值和作用。

但是当发生故障时,SF6气体保护器却不能发挥作用。

2、更换一次谐波含量低的交流电源电压等级的电容器；电容器的安装与使用方法。

电容器是在无电状态下把交流电变为直流电的装置，它与其它设备相比，有其自身特点和优缺点，如结构简单、体积小、重量轻、操作方便、价格低廉等。

继电保护内容
继电保护是电力系统中必不可少的一部分，其作用是在电力系统发生故障或异常情况时，对电力系统进行快速、准确地保护，以保证电力系统的安全、可靠运行。

继电保护的内容包括以下几个方面： 1. 故障检测：继电保护系统需要能够快速检测出故障情况，包括短路、接地、过电压、欠电压等故障类型。

在检测出故障后，继电保护系统需要能够准确地对故障进行定位，以便快速地采取措施进行修复。

2. 故障切除：继电保护系统需要能够快速地切除故障部位，以保护电力系统的其他部分不受影响。

故障切除可以通过断路器、隔离开关等设备来实现。

3. 稳定性控制：继电保护系统需要能够对电力系统的稳定性进行控制，以保证电力系统的稳定运行。

稳定性控制包括调节发电机输出功率、调节负载等。

4. 信息传输和处理：继电保护系统需要能够快速、可靠地传输和处理电力系统中的信息。

这包括采集电力系统中的数据、对数据进行处理和分析、向系统中其他设备发送控制信号等。

继电保护系统的正确运行对于电力系统的安全、可靠运行至关重要。

因此，继电保护系统的设计、安装、调试和维护都需要高度的技术水平和经验。

- 1 -。
