结构静载试验

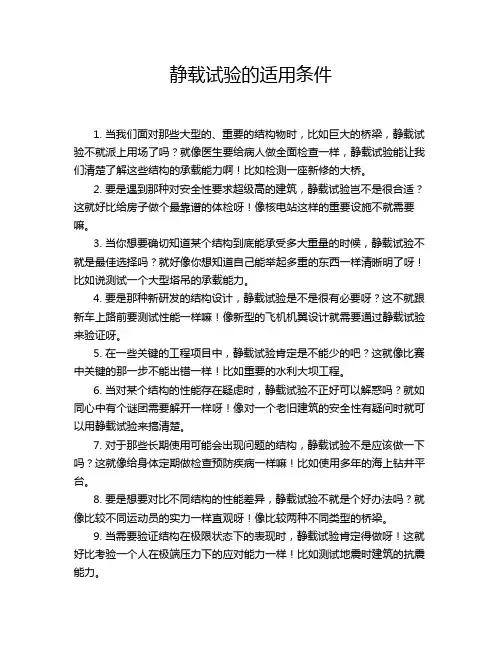

静载试验的适用条件1. 当我们面对那些大型的、重要的结构物时，比如巨大的桥梁，静载试验不就派上用场了吗？就像医生要给病人做全面检查一样，静载试验能让我们清楚了解这些结构的承载能力啊！比如检测一座新修的大桥。

2. 要是遇到那种对安全性要求超级高的建筑，静载试验岂不是很合适？这就好比给房子做个最靠谱的体检呀！像核电站这样的重要设施不就需要嘛。

3. 当你想要确切知道某个结构到底能承受多大重量的时候，静载试验不就是最佳选择吗？就好像你想知道自己能举起多重的东西一样清晰明了呀！比如说测试一个大型塔吊的承载能力。

4. 要是那种新研发的结构设计，静载试验是不是很有必要呀？这不就跟新车上路前要测试性能一样嘛！像新型的飞机机翼设计就需要通过静载试验来验证呀。

5. 在一些关键的工程项目中，静载试验肯定是不能少的吧？这就像比赛中关键的那一步不能出错一样！比如重要的水利大坝工程。

6. 当对某个结构的性能存在疑虑时，静载试验不正好可以解惑吗？就如同心中有个谜团需要解开一样呀！像对一个老旧建筑的安全性有疑问时就可以用静载试验来搞清楚。

7. 对于那些长期使用可能会出现问题的结构，静载试验不是应该做一下吗？这就像给身体定期做检查预防疾病一样嘛！比如使用多年的海上钻井平台。

8. 要是想要对比不同结构的性能差异，静载试验不就是个好办法吗？就像比较不同运动员的实力一样直观呀！像比较两种不同类型的桥梁。

9. 当需要验证结构在极限状态下的表现时，静载试验肯定得做呀！这就好比考验一个人在极端压力下的应对能力一样！比如测试地震时建筑的抗震能力。

10. 在一些特殊环境下的结构，静载试验不是非常有必要吗？就像在恶劣条件下工作的人需要特别的保障一样！比如在高寒地区的建筑结构。

我的观点结论：静载试验在很多情况下都是非常重要且必不可少的，能帮助我们更好地了解结构的性能和安全性。

可编辑修改精选全文完整版第四章工程结构静载试验主要内容试验前的准备加载与量测方案设计常见结构构件静载试验量测数据整理结构性能的检验与评定4.1 概述结构静载试验是用物理力学方法，测定和研究结构在静荷载作用下的反应，分析、判定结构的工作状态与受力情况。

静载试验方法不仅能为结构静力分析提供依据，同时也可为某些动力分析提供间接依据。

结构静载试验中最常用的单调加载静力试验。

主要用于研究承受静载作用下构件的承载力、刚度、抗裂性等基本性能和破坏机制。

《混凝土结构试验方法标准》既统一了量大面广的生产检验性试验方法，又对一般性科研试验方法提出了基本要求，对生产和科研有广泛的实用性。

4.2 试验前的准备试验前的准备包括试验规划和准备两个方面，主要内容：1、调查研究、收集资料(1)鉴定性试验中，主要向有关设计、施工和使用单位和人员收集资料。

(2)科研性试验中，主要向有关科研单位和情报检索部门及必要的设计、施工单位，收集与本试验有关的历史、现状和将来的发展要求。

2、试验大纲的制定(1)概述：试验的依据及试验的目的意义与要求等。

(2)试件的设计及制作要求：设计的依据及理论分析和计算，试件的规格和数量，制作施工图等。

(3)试件的安装与就位：包括就位的形式、支承装置、边界条件模拟、保证侧向稳定的措施和安装就位的方法和机具等。

(4)加载方法与设备：包括荷载种类及数量、加载设备装置、荷载图式及加载制度等。

(5)量测方法和内容：主要说明观测项目、测点布置和量测仪表的选择、标定、安装方法及编号图、量测顺序规定和补偿仪表的设置等。

(6)辅助试验。

(7)安全措施：包括人身和设备、仪表等方面的安全防护措施。

(8)试验进度计划。

(9)试验组织管理：包括技术档案资料、原始记录管理、人员组织和分工、任务落实、工作检查等。

(10)附录：包括所需器材、仪表、设备及经费清单，观测记录表格，加载设备、量测仪表的率定结果报告和其他必要的文件规定等。

3、试件准备试件准备包括试件的设计、制作、验收及有关测点的处理等。

工程结构静载试验简介工程结构静载试验是一种用于评价和验证工程结构安全性能的实验方法。

该试验模拟了工程结构在静力荷载作用下的应力和变形情况，通过测量和分析试验数据，可以判断结构在不同荷载下的变形性能、承载能力和稳定性。

试验目的工程结构静载试验的主要目的是： 1. 评估结构设计和施工方案的可行性和可靠性； 2. 验证结构的承载能力和稳定性是否满足设计要求；3. 检测结构的变形性能，包括挠度、位移和变形曲线等；4. 收集和分析结构的力学性能数据，为结构优化和改进提供参考。

试验准备进行工程结构静载试验之前，需要做好以下准备工作： 1. 制定试验方案：确定试验载荷、试验方向、试验目标等。

2. 确定试验工具和设备：根据试验方案确定所需的试验设备和测量工具，如荷载机、变形计、应变计等。

3. 安装传感器和测量设备：按照试验方案的要求，将传感器和测量设备安装在结构的关键位置，以便测得准确的试验数据。

4. 校准和检查设备：确保试验设备和仪器的准确性和稳定性，进行必要的校准和检查工作。

试验过程工程结构静载试验的具体过程包括以下几个步骤： 1. 载荷施加：根据试验方案确定的载荷大小和试验步骤，通过荷载机等设备施加静力载荷。

2. 数据采集：通过传感器和测量设备实时采集结构的各种力学参数，如应力、应变、挠度等。

3. 数据记录和处理：将采集的试验数据记录下来，并进行必要的处理和分析，以得出结构的承载能力和变形性能等指标。

4. 结果分析和评价：根据试验数据，对结构的安全性能进行分析和评价，判断结构是否满足设计要求。

5. 结果报告：将试验结果整理成报告，包括试验目的、试验过程、数据分析和评价等内容。

注意事项在进行工程结构静载试验时，需要注意以下事项： 1. 安全措施：确保工作人员的安全，采取必要的安全措施，如佩戴防护装备、设置防护围栏等。

2. 载荷施加控制：根据试验方案要求，控制载荷的施加速度和顺序，以及保持稳定的载荷大小。

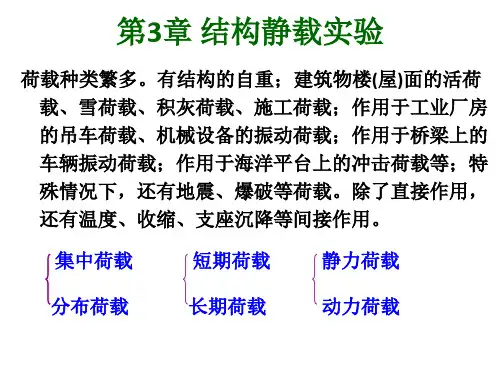

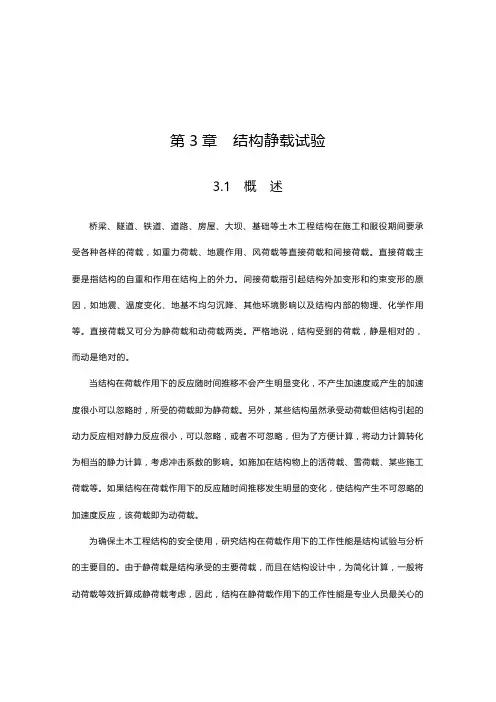

第3章 结构静载试验3.1 概 述桥梁、隧道、铁道、道路、房屋、大坝、基础等土木工程结构在施工和服役期间要承受各种各样的荷载，如重力荷载、地震作用、风荷载等直接荷载和间接荷载。

直接荷载主要是指结构的自重和作用在结构上的外力。

间接荷载指引起结构外加变形和约束变形的原因，如地震、温度变化、地基不均匀沉降、其他环境影响以及结构内部的物理、化学作用等。

直接荷载又可分为静荷载和动荷载两类。

严格地说，结构受到的荷载，静是相对的，而动是绝对的。

当结构在荷载作用下的反应随时间推移不会产生明显变化，不产生加速度或产生的加速度很小可以忽略时，所受的荷载即为静荷载。

另外，某些结构虽然承受动荷载但结构引起的动力反应相对静力反应很小，可以忽略，或者不可忽略，但为了方便计算，将动力计算转化为相当的静力计算，考虑冲击系数的影响。

如施加在结构物上的活荷载、雪荷载、某些施工荷载等。

如果结构在荷载作用下的反应随时间推移发生明显的变化，使结构产生不可忽略的加速度反应，该荷载即为动荷载。

为确保土木工程结构的安全使用，研究结构在荷载作用下的工作性能是结构试验与分析的主要目的。

由于静荷载是结构承受的主要荷载，而且在结构设计中，为简化计算，一般将动荷载等效折算成静荷载考虑，因此，结构在静荷载作用下的工作性能是专业人员最关心的问题。

又因为静载试验相对动载试验来说，技术与设备都比较简单，容易实现，所以静荷载试验是最常见的结构试验。

例如，对结构强度、刚度、稳定性进行的试验研究，通常采用静载试验。

当然，这也是静载试验经常被应用的原因。

结构静载试验，就是通过对结构构件施加静荷载，并采用各种检测技术和方法，对结构的各种反应（如应变、位移、裂缝等）进行观测和分析，并对结构构件强度、刚度、稳定性进行正确评估，从而了解结构构件的工作性能、正常使用性能和承载能力。

结构试验的类型，根据试验时间的长短，结构静载试验可以分为短期试验和长期试验。

一般情况下，结构静载试验在较短时间（数天）内可以完成，这些试验称为短期试验。

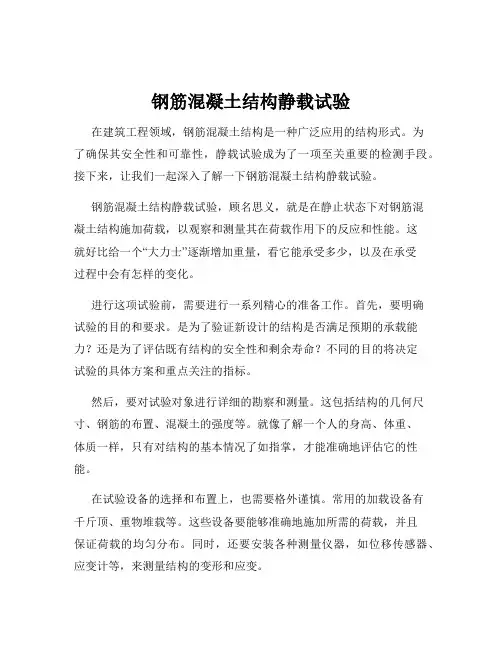

钢筋混凝土结构静载试验在建筑工程领域，钢筋混凝土结构是一种广泛应用的结构形式。

为了确保其安全性和可靠性，静载试验成为了一项至关重要的检测手段。

接下来，让我们一起深入了解一下钢筋混凝土结构静载试验。

钢筋混凝土结构静载试验，顾名思义，就是在静止状态下对钢筋混凝土结构施加荷载，以观察和测量其在荷载作用下的反应和性能。

这就好比给一个“大力士”逐渐增加重量，看它能承受多少，以及在承受过程中会有怎样的变化。

进行这项试验前，需要进行一系列精心的准备工作。

首先，要明确试验的目的和要求。

是为了验证新设计的结构是否满足预期的承载能力？还是为了评估既有结构的安全性和剩余寿命？不同的目的将决定试验的具体方案和重点关注的指标。

然后，要对试验对象进行详细的勘察和测量。

这包括结构的几何尺寸、钢筋的布置、混凝土的强度等。

就像了解一个人的身高、体重、体质一样，只有对结构的基本情况了如指掌，才能准确地评估它的性能。

在试验设备的选择和布置上，也需要格外谨慎。

常用的加载设备有千斤顶、重物堆载等。

这些设备要能够准确地施加所需的荷载，并且保证荷载的均匀分布。

同时，还要安装各种测量仪器，如位移传感器、应变计等，来测量结构的变形和应变。

试验过程中，加载的方式和步骤必须严格按照预定的方案进行。

一般来说，加载会分为若干级，每级加载后要保持一定的时间，以便观察结构的反应，并记录相关数据。

加载过程要缓慢、均匀，避免突然的冲击和过大的波动。

在观察和测量过程中，要密切关注结构的各种变化。

比如，混凝土是否出现裂缝？裂缝的位置、宽度和发展趋势如何？钢筋的应变是否超过了允许值？结构的位移是否在正常范围内？这些都是判断结构性能的重要依据。

当加载达到预定的最大值或者结构出现明显的破坏迹象时，就要停止加载，并进行卸载。

卸载过程也要逐步进行，观察结构的恢复情况。

试验完成后，对收集到的数据进行整理和分析是至关重要的一步。

通过对数据的分析，可以得出结构的承载能力、刚度、变形性能等关键指标。

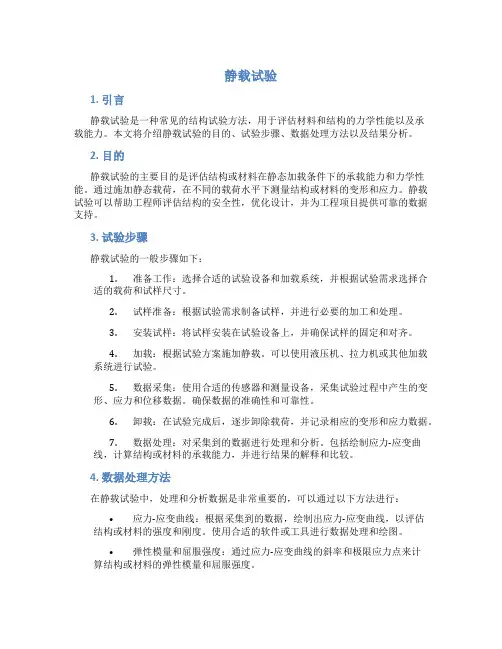

静载试验1. 引言静载试验是一种常见的结构试验方法，用于评估材料和结构的力学性能以及承载能力。

本文将介绍静载试验的目的、试验步骤、数据处理方法以及结果分析。

2. 目的静载试验的主要目的是评估结构或材料在静态加载条件下的承载能力和力学性能。

通过施加静态载荷，在不同的载荷水平下测量结构或材料的变形和应力。

静载试验可以帮助工程师评估结构的安全性，优化设计，并为工程项目提供可靠的数据支持。

3. 试验步骤静载试验的一般步骤如下：1.准备工作：选择合适的试验设备和加载系统，并根据试验需求选择合适的载荷和试样尺寸。

2.试样准备：根据试验需求制备试样，并进行必要的加工和处理。

3.安装试样：将试样安装在试验设备上，并确保试样的固定和对齐。

4.加载：根据试验方案施加静载。

可以使用液压机、拉力机或其他加载系统进行试验。

5.数据采集：使用合适的传感器和测量设备，采集试验过程中产生的变形、应力和位移数据。

确保数据的准确性和可靠性。

6.卸载：在试验完成后，逐步卸除载荷，并记录相应的变形和应力数据。

7.数据处理：对采集到的数据进行处理和分析。

包括绘制应力-应变曲线，计算结构或材料的承载能力，并进行结果的解释和比较。

4. 数据处理方法在静载试验中，处理和分析数据是非常重要的，可以通过以下方法进行：•应力-应变曲线：根据采集到的数据，绘制出应力-应变曲线，以评估结构或材料的强度和刚度。

使用合适的软件或工具进行数据处理和绘图。

•弹性模量和屈服强度：通过应力-应变曲线的斜率和极限应力点来计算结构或材料的弹性模量和屈服强度。

•承载能力：根据载荷和变形数据，计算结构或材料的承载能力，并与设计要求进行比较。

5. 结果分析根据采集到的数据和处理结果，进行结果的分析和解释。

可以比较不同试样的承载能力和力学性能，评估结构的安全性，优化设计，并提出改进建议。

6. 结论静载试验是一种常见的结构试验方法，用于评估材料和结构的力学性能和承载能力。

通过采集数据、绘制应力-应变曲线和计算结构的承载能力，可以为工程项目提供可靠的数据支持，优化设计，并提高结构的安全性。

工程结构静载试验方案编制一、前言为了保证工程结构的安全性和可靠性，需要进行静载试验来评估结构的承载能力。

静载试验是一种通过施加静态荷载在结构上，以评估结构的变形和应力情况的方法。

本文将介绍工程结构静载试验方案编制的步骤和注意事项。

二、试验目的静载试验的目的是评估结构的承载能力，包括结构的变形情况、应力分布、裂缝产生情况等。

通过试验结果可以判断结构是否满足设计要求，同时也可以为结构的后续设计和施工提供经验和依据。

三、试验对象试验对象为一栋多层混凝土框架结构建筑，主要包括框架结构的柱和梁。

结构高度为20m，共有8层。

试验对象的选取要符合试验的可行性和代表性。

四、试验准备1、试验仪器的选择：选择适合试验对象的静载试验仪器，包括荷载传感器、位移传感器、应变片、数据采集系统等。

2、试验人员安排：确定试验操作人员和监测人员，保证实验操作的准确性和可靠性。

3、试验方案的编制：编制符合试验对象特点的静载试验方案，并根据具体情况确定试验荷载的大小和试验荷载的施加方式。

五、试验方案编制1、试验荷载的确定根据试验对象的荷载特点和设计要求，确定试验的最大荷载和荷载施加的方式。

可以根据试验对象的强度等级和设计要求，确定试验荷载的大小。

试验荷载的施加方式可以根据实际情况采用逐层增加荷载、均匀施加荷载等方式。

2、试验参数的设置设置试验参数包括荷载施加速率、试验过程的采集频率、试验荷载的持续时间等。

根据试验对象的特点和试验要求，设置合理的试验参数。

3、试验过程的监测确定试验过程的监测范围和监测点位，包括荷载监测点位、位移监测点位、应变监测点位等。

确定监测点位的位置和数量，根据试验对象的特点和试验要求，设置合理的监测点位。

4、试验方案的编写根据以上步骤，编写试验方案，包括试验荷载的大小和施加方式、试验参数的设置、试验过程的监测等内容。

要求试验方案的编写要清晰明了，并具体到实际操作的细节。

六、试验过程1、试验前的准备工作在试验前，要对试验仪器进行检查和校准，确保试验仪器的准确性和可靠性。

工程结构静载试验方案模板1. 试验背景本次试验的目的是对特定工程结构在受到静载作用时的承载能力进行检测和评估，以验证结构设计的合理性和安全性。

在试验中，将通过施加一定的静载作用，测定结构的变形和应力，以评估结构是否能够满足设计要求。

2. 试验对象本次试验的对象是一座混凝土桥梁结构，其设计承载能力为XXXX。

桥梁结构的主要构件包括桥面、桥墩和桥梁墩。

3. 试验目的（1）通过试验，验证桥梁结构设计的承载能力和安全系数，评估结构在静载作用下的变形和应力分布情况。

（2）掌握桥梁结构在受到静载作用时的变形和应力变化规律，为后续的结构设计和改进提供参考。

4. 试验方案（1）试验准备在进行试验前，需要进行以下准备工作：- 制定试验计划和方案，明确试验的目的、对象和步骤，确定试验的施载方式和参数。

- 编制试验仪器设备清单，包括静载测试设备、变形测量仪器、应力测量仪器等。

- 确定试验的试验周期、试验地点、试验人员和安全措施。

- 对试验对象进行检测和测量，确定其基本参数和特性。

- 检验和校准试验仪器设备，确保其准确性和可靠性。

- 制定试验方案和流程，包括试验的施载方式、载荷值、试验时序等。

（2）试验步骤试验的具体步骤如下：- 安装试验仪器设备，包括静载测试设备、变形测量仪器和应力测量仪器等。

- 对桥梁结构进行基准测量，包括结构的尺寸、变形以及应力分布情况的测定。

- 施加静载作用，根据设计要求和试验方案，对桥梁结构施加逐渐增加的静载，记录载荷值和试验数据。

- 实时监测和记录桥梁结构的变形和应力变化情况，包括桥面的垂直变形、横向变形、桥墩的沉降变形、应力分布等。

- 达到设计要求的静载值后，保持一定时间，观察结构的稳定性和变化情况。

（3）试验数据处理通过试验获得大量的数据，需要进行数据处理和分析，包括静载下的结构变形和应力分布情况的数据处理。

- 对获得的数据进行整理和归档，在对数据进行分析和处理前，确保数据的完整性和准确性。

结构的静载试验结构的静载试验中只介绍一种最常用也最基本的构件，就是梁的静载试验，在梁的试验当中，只介绍其中的试验观测部分，就是观测它的挠度，应变和裂缝。

另一部分内容为结构静载试验的数据处理与分析。

一、梁的静载试验（一）挠度观测对于一个结构来讲，最主要的是它的整体变形。

对于梁就是挠度，挠度是梁性能当中很重要的一个性质。

同时通过挠度的变化，也能看出梁中间某一部分，局部出现破坏的部分，它在挠度上也有很明显的反应。

因此，对于观测挠度，实际上是观测梁变形当中最基本的观测。

1．最大挠度观测在观测梁的挠度的时候,要充分考虑两个支座的沉陷。

教材图6—2(a)。

在图上表示的是这么一个梁，在没受力之前，当然是直的，而且支座在图上这个位置。

当加上一个力，受力以后，即使这个梁本身不变形，那么它由于支座的沉陷，也会使梁产生一个刚性的位移。

比如说它左边位移一个Y A，右边产生位移是Y B，这个是支座沉陷，而在中点，这个最大挠度位置上，我们测得的这个读数，实际上它不是真正的挠度，而是包括梁的刚性位移。

因此，我们在求最大挠度的时候，要把两个支座的沉陷的影响去除掉，就是Y代表位移的读数，包括刚性位移在内的。

图上的f就是梁真正产生的变形。

根据它的几何关系，我们可以得到，首先减去左边支座，然后再减去这两个之差，然后再乘上一个测量挠度的位置被跨度来除的比例，这是测量梁的最大挠度。

测量完最大挠度以后，实际上要把它描绘成一个荷载和挠度的曲线。

纵坐标用的是荷载，横坐标是它的挠度，然后可以描绘成一条曲线。

这条曲线一般说来就是这样了，在开始阶段接近于一条直线。

在某一个位置，比如说混凝土梁开裂了，当然挠度会突然增大，出现第一个拐点。

以后随着它的开裂的发展，那么它的挠度就越来越大了，就是说它和荷载就不是线性关系了，荷载增加不多，但是挠度增加比较快，一般的混凝土梁的形式，大体上是这么个形式，这是做挠度的荷载关系的曲线。

在测挠度除了做荷载的关系曲线之外，还要做某一级荷载下梁本身的变形，各个点的变形，把这个变形，叫做梁的挠度曲线。
