保养车辆灯光手势检查流程教案(一级助理技师教案)2011-2-18

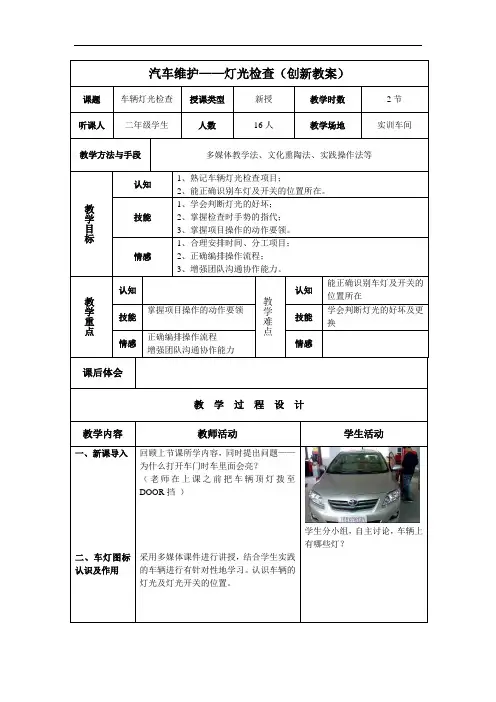

汽车维护——灯光检查（创新教案）课题车辆灯光检查授课类型新授教学时数2节听课人二年级学生人数16人教学场地实训车间教学方法与手段多媒体教学法、文化熏陶法、实践操作法等教学目标认知1、熟记车辆灯光检查项目；2、能正确识别车灯及开关的位置所在。

技能1、学会判断灯光的好坏；2、掌握检查时手势的指代；3、掌握项目操作的动作要领。

情感1、合理安排时间、分工项目；2、正确编排操作流程；3、增强团队沟通协作能力。

教学重点认知教学难点认知能正确识别车灯及开关的位置所在技能掌握项目操作的动作要领技能学会判断灯光的好坏及更换情感正确编排操作流程增强团队沟通协作能力情感课后体会教学过程设计教学内容教师活动学生活动一、新课导入二、车灯图标认识及作用回顾上节课所学内容，同时提出问题——为什么打开车门时车里面会亮？（老师在上课之前把车辆顶灯拨至DOOR挡）采用多媒体课件进行讲授，结合学生实践的车辆进行有针对性地学习。

认识车辆的灯光及灯光开关的位置。

学生分小组，自主讨论，车辆上有哪些灯？教学过程设计教学内容教师活动学生活动三、车灯认识及开关的操作四、学生轮训五、学习车灯检查时的手势教师示范操作开关及灯光点亮情况。

教师组织学生分工操作。

2台教学用车，每车8人，2人一组A、B、C、D组A组一人操作一人报操作项目B组做操作前准备（可根据课件学习）C组在车辆前面认识车灯D组在车辆后面认识车灯B组一人操作一人报操作项目C组做操作前准备（可根据课件学习）D组在车辆前面认识车灯A组在车辆后面认识车灯依次轮流操作让学生先观看丰田技术员的操作视频，后有教师示范操作手势指代。

学生在边上观看、熟记。

学生操作，掌握操作顺序。

学生认真观看视频，后跟着教师一起学习操作手势丰田技术员操作视频教学过程设计教学内容教师活动学生活动六、学生轮训七、课后小结点评八、作业布置教师组织学生2人一组合作操作。

A组操作，B组操作前准备，C组打分，D组观察学习B组操作，C组操作前准备，D组打分，A组观看学习依次轮流对学生进行点评，总结本节课学习重难点。

步骤二：方向盘的检查操作
步骤五：制动踏板状况和检查
三、学生操作，并有学生检查评价，查找问题及原因
（学生分组进行操作，另外请学生相互检查评价，教师引导学生自己查找问题、分析问题并解决问题）
步骤九：制动助力器真空性检查
1、技术要求：踩下制动踏板并按照如图步骤检查制动助力器真空性是否正常。

步骤六：动力转向液（齿条和小齿轮类型）渗漏检查。

技术要求：
检查动力转向液是否从齿轮箱和连接点处渗漏。

步骤八：制动管路渗漏检查。

知识链接：
）检查制动管路连接部分是否有液全渗漏。

）检查制动管路是否有凹痕或者其它损坏。

检查制动管路。

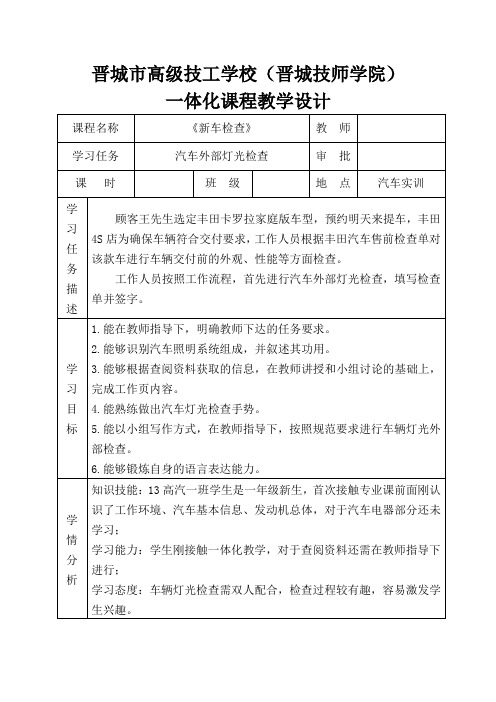

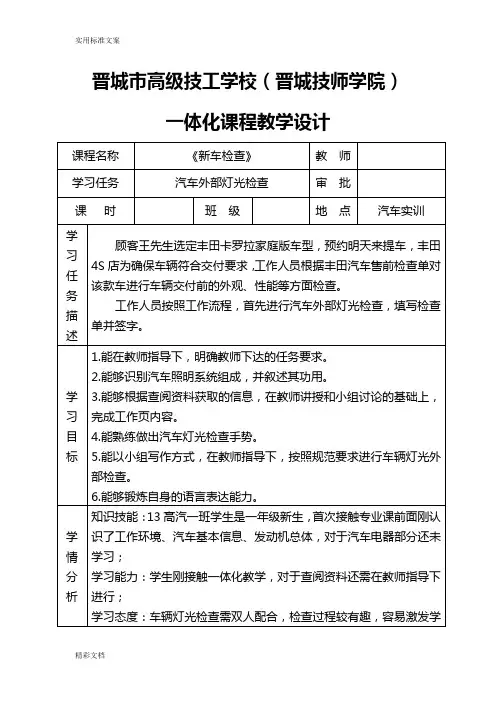

晋城市高级技工学校（晋城技师学院）一体化课程教学设计课程名称《新车检查》教师学习任务汽车外部灯光检查审批课时班级地点汽车实训学习任务描述顾客王先生选定丰田卡罗拉家庭版车型，预约明天来提车，丰田4S店为确保车辆符合交付要求，工作人员根据丰田汽车售前检查单对该款车进行车辆交付前的外观、性能等方面检查。

工作人员按照工作流程，首先进行汽车外部灯光检查，填写检查单并签字。

学习目标1.能在教师指导下，明确教师下达的任务要求。

2.能够识别汽车照明系统组成，并叙述其功用。

3.能够根据查阅资料获取的信息，在教师讲授和小组讨论的基础上，完成工作页内容。

4.能熟练做出汽车灯光检查手势。

5.能以小组写作方式，在教师指导下，按照规范要求进行车辆灯光外部检查。

6.能够锻炼自身的语言表达能力。

学情分析知识技能：13高汽一班学生是一年级新生，首次接触专业课前面刚认识了工作环境、汽车基本信息、发动机总体，对于汽车电器部分还未学习；学习能力：学生刚接触一体化教学，对于查阅资料还需在教师指导下进行；学习态度：车辆灯光检查需双人配合，检查过程较有趣，容易激发学生兴趣。

学材分析学生已认识了汽车维修的工作环境，对汽车整体构造有了大体的认识，学生有了一定的基础，本任务将学习车辆灯光检查。

重难点分析1.照明系统的认知分析：照明系统由很多灯光部分组成，要统一集中授课重点讲解，然后引导学生理解记忆。

2.灯光检查的手势分析：统一集中授课PPT讲解，教师示范学生跟从模仿练习并及时纠正直至达到预期效果。

3.灯光操作（组合开关使用）分析：教师组织学生利用手中的笔进行模拟练习。

教学资源1.互联网，灯光检查PPT2.学生工作页12份3.丰田车2辆4.展示板1块，笔、磁铁若干教学环境教学流程及策划安全教育情景导入教师集中讲解制定灯光检查流程分组实车检查成果展示评价反馈6S管理查勤 6S管理规范学生情景模拟导入明确工作任务PPT示范说明分组讨论制定流程小组展示教师指导学生操作规范并记录小组自评、互评教师综合评价现场清理规范教学环节及时间分配学习内容学生活动教师活动考评方法与考评材料教学活动1：安全教育一．安全教育1.学生集合，师生问好、整理着装，进行安全教育。

晋城市高级技工学校（晋城技师学院）一体化课程教学设计学材分析学生已认识了汽车维修的工作环境，对汽车整体构造有了大体的认识，学生有了一定的基础，本任务将学习车辆灯光检查。

重难点分析1.照明系统的认知分析：照明系统由很多灯光部分组成，要统一集中授课重点讲解，然后引导学生理解记忆。

2.灯光检查的手势分析：统一集中授课PPT讲解，教师示范学生跟从模仿练习并及时纠正直至达到预期效果。

3.灯光操作（组合开关使用）分析：教师组织学生利用手中的笔进行模拟练习。

教学资源1.互联网，灯光检查PPT2.学生工作页12份3.丰田车2辆4.展示板1块，笔、磁铁若干教学环境精彩文档精彩文档教学活动3：教师三．教师集中讲解相关知识1．汽车外部灯具认知汽车外部灯具可分为信号灯具和照明灯具。

信号灯具包括：转向灯、危险警告灯、示位灯和制动灯。

照明灯具包括：前照灯、雾灯、倒车灯和牌照灯。

1）前照灯前照灯包括近光灯、远光灯。

2）雾灯：车辆在较低的能见度比如雾天或者下雨天时行驶时，这些辅助指示灯被使用。

学生听讲做笔记，教师PPT讲解汽车观察学生注意力精彩文档讲解3）转向信号灯：包括左转向和右转向。

这些灯告知附近的其它车辆本车正准备右转或者左转弯或者准备改变行驶方向。

前部转向信号灯认识前照灯和雾灯的位置、灯光颜色以及灯光的作用外部灯具分类及各灯光作用是否集中，是否认真记录重点内容精彩文档后部转向信号灯4）危险警告灯：这些灯告知附近的其它车辆本车已准备紧急停车或者已经停车。

精彩文档5）示位灯：这些灯可告知附近的其它车辆本车的位置和宽度。

6）倒车灯：些灯在当车辆倒车时打开。

它们在晚上也打开。

学生听讲做笔记，认识转向信号灯和危险警告灯的位置和颜色以及灯光作用教师PPT讲解汽车外部灯具分类及各灯光作用观察学生注意力是否集中，是否认真记录重点内容精彩文档7）制动灯：这些灯通知后面的车辆本车正在刹车。

通常情况下, 停车灯和尾灯同在一个灯箱内并且灯光较亮。

灯光检查手势
1-1 前位灯
双手平伸，手指指向大灯方向；
1-2近光灯
双臂向车身方向平伸，手掌向下；
1-3 远光灯
双臂向上弯曲，手背向车灯侧；
1-4 前雾灯
双臂向前平伸，双手紧握，大拇指向下；
1-5 右前转向灯
左臂向左侧平伸，左手示意闪动；
1-6 左前转向灯
右臂向右侧平伸，右手示意闪动；
1-7 前安全警告灯
双臂向两侧伸展，双手示意，灯光闪亮；
1-8 右前驻车灯
左臂向左侧平伸，左手指向车灯侧；1-9 左前驻车灯
右臂向右侧平伸，右手指向车灯侧；2-1 左后驻车灯
左臂向左侧平伸，左手指向车灯方向；2-2 右后驻车灯
右臂向左侧平伸，右手指向车灯方向；2-3 后示宽灯
双臂向两侧自然平伸，双手指向两侧车灯；
2-4 后雾灯
双臂前伸，双手握拳，大拇指向下指示；
2-5 左后转向灯
左臂向左侧平伸，左手示意灯光闪烁；2-6 右后转向灯
右臂向左侧平伸，右手示意灯光闪烁；2-7 后安全警告灯
双臂向两侧平伸，双手示意车辆灯光闪烁；
2-8 后刹车灯
双臂向下呈60度舒展，双手平放指向车灯处；
2-9 倒车灯
双臂向内侧弯曲，双手手心朝向面部；2-10 后牌照灯和倒车报警装置
单手进行测量。

1）检查前部示宽灯图1- 检查前部示宽灯前部示宽灯检查方法，车外人：双手平伸手指指向大灯方向，车内人：打开车辆前部灯光。

2）检查近光灯图1- 检查近光灯近光灯的检查方法，车外人：双臂向车灯方向平伸，手掌向下，车内人：将灯开关打开至近光灯位置。

3）检查远光灯图1- 检查远光灯远光灯的检查方法，车外人：双臂向上弯曲手背向车灯侧，车内人：将灯开关打开至远光灯位置。

4）检查前雾灯图1- 检查前雾灯前雾灯的检查方法，车外人：双臂向前平伸，双手紧握，大拇指向下，车内人：将灯开关打开至前雾灯位置。

5）检查前右转向灯图1- 检查右转向灯前右转向灯的检查方法，车外人：左臂向左侧平伸，左手示意闪动，车内人：将灯开关打开至右转向位置。

6）检查前左转向灯检查左转向灯前左转向灯的检查方法，车外人：左臂向右侧平伸，右手示意闪动，车内人：将灯开关打开至左转向位置。

7）检查前安全警告灯图1- 检查前安全警告灯前安全警告灯检查方法，车外人：双臂向两侧伸展双手示意灯光闪亮，车内人：将灯开关打开至安全警告灯位置。

8）检查两侧后示宽灯图1- 检查两侧后示宽灯后示宽灯检查方法，车外人：双臂向两侧自然平伸，双手指向两侧车灯，车内人：将灯开关打开至示宽灯位置。

9）检查后雾灯图1- 检查后雾灯后雾灯灯检查方法，车外人：双臂前伸双手握拳大拇指向下指示，车内人：将灯开关打开至后雾灯位置。

10）检查左后转向灯图1- 检查左后转向灯左后转向灯检查方法，车外人：左臂向左侧平伸，左手示意灯光闪烁，车内人：将灯开关打开至左转向位置。

11）检查右后转向灯图1- 检查右后转向灯右后转向灯检查方法，车外人：方法：右臂向右侧平伸，右手示意灯光闪烁，车内人：将灯开关打开至右转向位置。

12）查后安全警告灯图1- 检查后安全警告灯后安全警告灯检查方法，车外人：双臂向两侧平伸，双手示意车辆灯光闪烁，车内人：将灯开关打开至安全警告灯位置。

13）查后刹车灯图1- 检查后刹车灯后刹车灯检查方法，车外人：双臂向下呈60度舒展，双手平放指向车灯处，车内人：踩下刹车踏板。
