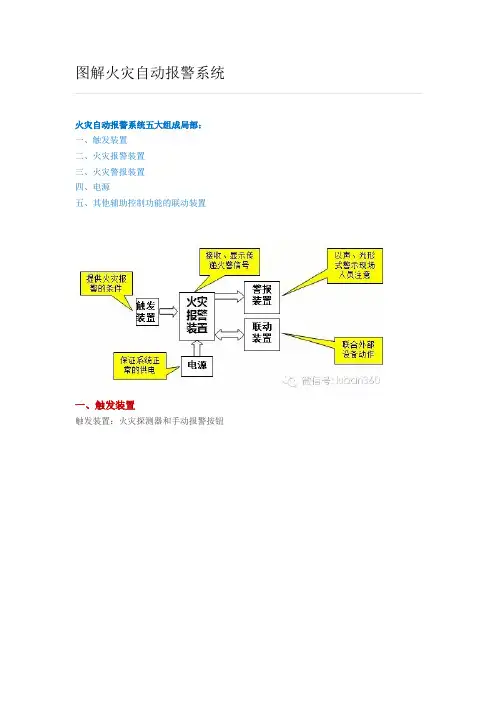

图解火灾自动报警系统火灾自动报警系统五大组成局部：一、触发装置二、火灾报警装置三、火灾警报装置四、电源五、其他辅助控制功能的联动装置一、触发装置触发装置：火灾探测器和手动报警按钮1、火灾探测器火灾探测器是火灾自动报警系统的重要组成局部，是整个系统性能好坏的关键。

手动报警按钮是手动方式产生火灾报警信号的器件，也是火灾自动报警系统中不可缺少的组成局部之一。

感烟探测器：感温探测器：火焰探测器：可燃气体探测器：2、手动报警按钮手动报警按钮是火灾报警系统中的一个设备类型，当人员发生火灾时在火灾探测器没有探测到火灾的时候人员手动按下手动报警按钮，报告火灾信号。

正常情况下当手动报警按钮报警时，火灾发生的几率比火灾探测器要大的多，几乎没有误报的可能。

因为手动报警按钮的报警出发条件是必须人工按下按钮启动。

按下手动报警按钮的的时候过3-5秒钟手动报警按钮上的火警确认灯会点亮，这个状态灯表示火灾报警控制器已经收到火警信号，并且确认了现场位置。

二、火灾报警装置火灾报警装置：火灾报警控制器和火灾显示盘1、火灾报警控制器在火灾自动报警系统中，火灾报警控制器用以接收、显示和传递火灾报警信号，并能发出控制信号和具有其他辅助功能。

它担负着为火灾探测器等外设提供稳定的工作电源，监视外设及系统自身的工作状态，接受、转换、处理火灾探测器输出的报警信号，进行声光报警，指示报警的具体部位及时间，同时执行相应的辅助控制等诸多任务，是火灾报警系统中的核心组成局部。

2、火灾显示盘火灾显示盘〔又称复示盘或楼层显示器〕用于接收火灾报警控制器发出的信号，显示发出火警部位或区域，通常设置于经常有人员存在或活动而没有设置火灾报警控制器的现场区域。

三、火灾警报装置火灾警报装置是在火灾自动报警系统中，用以发出区别于环境声、光的火灾警报信号的装置称为火灾警报装置。

声光报警器就是一种最根本的火灾警报装置，它以声、光方式向报警区域发出火灾警报信号，以提醒人们展开平安疏散、灭火救灾等行动。

第一章火灾自动报警系统说明典型火灾探测器的安装说明：1.探测器至墙壁、梁边的水平距离不应小于0.5m。

2.探测器周围0.5m内不应有遮挡物。

3.探测器至空调送风口边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离不应小于0.5m。

4.在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。

感温探测器的安装间距，不应超过10m；感烟探测器的安装间距，不应超过15m。

探测器距端墙的距离，不应大于安装间距的一半。

5.探测器宜水平安装，当必须倾斜安装时，倾斜角度不应大于45°。

6.探测器的底座应固定牢靠，其导线连接必须可靠压接或焊接。

当采用焊接时，不得使用带腐蚀性的助焊剂。

7.探测器的“+”线应为红色，“-”应为蓝色，其余线应根据不同用途采用其他颜色区分。

但同一工程中相同用途的导线颜色应一致。

8.探测器底座的外接导线，应留有不小于15em 的余量，入端处应有明显标志。

9.探测器底座的穿线孔宜封堵，安装完毕后的探测器底座应采取保护措施。

10.探测器的确认灯，应面向便于人员观察的主要入口方向。

11.探测器在即将调试时方可安装，在安装前应妥善保管，并应采取防尘、防潮、防腐蚀措施。

探测器安装（一）探测器安装（二）探测器安装（三） 安 装 说 明 探测器可采用专用接线盒，亦可采用标准接线盒安装必要时加调整板调整安装孔距。

安 装 说 明1.布线要求（1）信号线Z l 、Z 2可选用截面≥1.0mm 2的RVS 型双绞铜芯线，DC24V 电源线D 1、D 2应选用截面积≥2.5mm 2的BV 线。

（2）本探测报警器背面有两个挂孔，可直接装在墙面的安装钉上。

探测报警器须安装在使用燃气没备的房间中，安装位置应选择易发生可燃气体泄漏的位置，并尽可能面向气体扩散的方向。

探测报警器的安装高度根据介质Z 1、Z 2:与火灾报警控制器无极性信号两总线连接的端子；K l 、K 2：AC220V 、5A 常开输出控制触点端子；V 1、V 2：有源DC5V 脉冲输出控制触点端子；探测器安装（四）安装说明1.单面支架的电缆隧道、电缆地沟内缆式定温探测器的安装可参见本图。

消防电气系统特点1、分散控制、集中操作、配置灵活、组态方便、运行可靠；2、系统内部采用标准现场总线连接，开放且兼容性良好，有利于系统维护和扩展；3、系统可远程实现设备的状态信息监控和服务信息支持；4、系统内的家用火灾报警控制器，具有与社区物业中心监控、管理系统通信的能力；5、系统提供了可选择、可灵活配置的消防控制室大屏幕复显装置；6、系统由尼特统一整合互联并完全符合相关认证要求，保证了系统完整和高可靠性。

火灾自动报警及消防联动控制系统系统以NT8001火灾报警控制器和NT8012消肪控制室图形显示装罝为核心，报警总线采用成熟的FT-BUS全数字总线技术，系统内设备总线采用标淮CAN总线通信协议。

图形显示装置兼容标准RS232/RS485通讯接口，可实现与电气火灾监控可燃气体报罾等系统的连接。

系统采用多种自测试、自诊断技术，具有构成完整、配置灵活和运行可靠的特点。

总线短路 隔离器火灾显示 盘总线短路隔离器总线短路 隔离器烟感复合 探测器中继模块 0.1*2S V R -H N 线总号信5.2*2V B -H N 线源电0.1*2S V R -H N 线总讯通光电感烟 探测器感温探测 器手动报警消火栓按按钮钮非编光电感烟探测非编感温 探测器总线短 路隔离 器安全栅水流指示器卷帘门手动接口声光警报器红外火焰 探测器红外光束感烟探测报警输入 报警输入声警报器报警输入输出模块音箱线型感温 电缆总线短路隔离器光警报器防爆 感烟 火灾 探测 器防爆 感温 火灾 探测 器防爆 手动 报警 按钮通讯总线 ;NH-RVS2*1.0 设备总线： NH-RVS2*1.0报警总线： NH-RVS2*1.0 直启线： NH-BV2*1.5联动总线： NH-BV2*2.5火灾自动报警及消防控制系统图总绽路 隔离器火灾显示盘总线短路隔离器0・；ZsA千HX怒膜A军io 4z ∙⅛≡jO.-δ.≤⅜ 3Z ⅞⅛2M光电感烟I 探测器 I 感温探测I h ________________F 动报警I 按钮 I消火栓按 I钮总线短路 隔离器报警输入总线班路 隔肉器路隔离 ______________器 ―安全栅水流指示器卷帘门『动接11输出模块声光警报器声警报器I-----防爆 感烟 火灾 探测器防爆 感温 火灾 探测 器防爆 F 动 报警 按钮光警报器通讯总线：NH-RVS2*l ・0 设备总线：∖H-RVS2*1.0报警总线：∖H-RYS2*1.0 联动总线：∖H-BV2*2.5立启线：∖H-BV2*1.5火灾自动报警及消防控制系统图电气火灾监控系统系统符合最新国家标准 GB14287-2014《电气火灾监控系统》 ，具有—体式、 分体式及组合式等多种可选配电气火灾监控探测器， 且仅通过二总线连接即可正 常工作》。
