PON接入基础知识交流

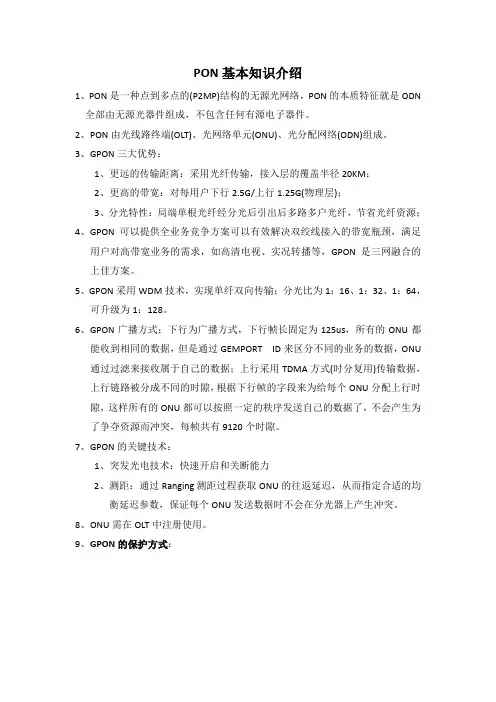

PON基本知识介绍1、PON是一种点到多点的(P2MP)结构的无源光网络，PON的本质特征就是ODN 全部由无源光器件组成，不包含任何有源电子器件。

2、PON由光线路终端(OLT)、光网络单元(ONU)、光分配网络(ODN)组成。

3、GPON三大优势：1、更远的传输距离：采用光纤传输，接入层的覆盖半径20KM；2、更高的带宽：对每用户下行2.5G/上行1.25G(物理层)；3、分光特性：局端单根光纤经分光后引出后多路多户光纤，节省光纤资源；4、GPON可以提供全业务竞争方案可以有效解决双绞线接入的带宽瓶颈，满足用户对高带宽业务的需求，如高清电视、实况转播等，GPON是三网融合的上佳方案。

5、GPON采用WDM技术，实现单纤双向传输；分光比为1：16、1：32、1：64，可升级为1：128。

6、GPON广播方式：下行为广播方式，下行帧长固定为125us，所有的ONU都能收到相同的数据，但是通过GEMPORT ID来区分不同的业务的数据，ONU 通过过滤来接收属于自己的数据；上行采用TDMA方式(时分复用)传输数据，上行链路被分成不同的时隙，根据下行帧的字段来为给每个ONU分配上行时隙，这样所有的ONU都可以按照一定的秩序发送自己的数据了，不会产生为了争夺资源而冲突，每帧共有9120个时隙。

7、GPON的关键技术：1、突发光电技术：快速开启和关断能力2、测距：通过Ranging测距过程获取ONU的往返延迟，从而指定合适的均衡延迟参数，保证每个ONU发送数据时不会在分光器上产生冲突。

8、ONU需在OLT中注册使用。

9、GPON的保护方式：10、GPON系统可支持的最大物理距离，当光分路比为1:16时，应支持20km的最大物理距离；当光分路比为1:32时，应支持10km的最大物理距离。

11、光纤接入网的形式：FTTB（光纤到大楼）；FTTC（光纤到路边）；FTTZ（光纤到小区）；FTTH（光纤到用户）；FTTO（光纤到办公室）；FTTF（光纤到楼层）；FTTP（光纤到电杆）；FTTN（光纤到邻里）；FTTD（光纤到门）；FTTR（光纤到远端单元）。

•
29、人生就像一道漫长的阶梯，任何人 也无法 逆向而 行，只 能在急 促而繁 忙的进 程中， 偶尔转 过头来 ，回望 自己留 下的蹒 跚脚印 。
•
30、时间，带不走真正的朋友；岁月， 留不住 虚幻的 拥有。 时光转 换，体 会到缘 分善变 ；平淡 无语， 感受了 人情冷 暖。有 心的人 ，不管 你在与 不在， 都会惦 念；无 心的情 ，无论 你好与 不好， 只是漠 然。走 过一段 路，总 能有一 次领悟 ；经历 一些事 ，才能 看清一 些人。
噪声是限制接收灵敏度的最主 要因素
右图就是误码率和信噪比的关 系曲线
只要知道了TIA的等效输入噪声 电流,应用此曲线就可推算出接 收灵敏度
4.4光接收组件-ROSA
最小过载光功率定义为: 接收机满足指定比特误码率(如10-10或10-12)时可接收的 最大平均光功率(dBm)
最小过载和灵敏度之间的差值(dB)就是接收机的动态范围 接收机的过载能力主要取决于TIA的AGC性能
•
31、我们无法选择自己的出身，可是我 们的未 来是自 己去改 变的。
•
32、命好不如习惯好。养成好习惯，一 辈子受 用不尽 。
•
33、比别人多一点执着，你就会创造奇 迹。
•
50、想像力比知识更重要。不是无知 ，而是 对无知 的无知 ，才是 知的死 亡。
•
51、对于最有能力的领航人风浪总是格 外的汹 涌。
高，同时系统可以根据用户优先级设置不同的服务等级。
2.2 EPON关键技术
突发信号同步
EPON是一个网同步体系面需要实现ONU与OLT之间的快 速同步。OLT接收机必须迅速恢复从不同节点传来的每个 突发信号的正确时钟，在上行信元到达OLT 的前几个bits 内实现快速突发比特同步。否则一旦发生bit错位或则相 位突变，数据接收的错位就会导致数据严重丢包，甚至不 断重传导致网络拥塞或瘫痪。

PON基礎知識
主要內容
PON的概念 光纖通信基礎 光模組工作原理 PON測試內容
PON的概念
“第一公里”的演進
1、光纖到駐地 現有的寬頻接入解決方案不能提供足夠的帶寬以支持需求日益增長的VoD、 互動遊戲、雙向視頻會議等業務。為克服這一“瓶頸”，光纖、光節點進一 步向用戶靠近，DSL和雙向HFC/同軸電視領域都呈現這樣的趨勢。
• 通常人們希望用入射光與光纖頂端面的夾角θc 來衡量光 纖接收光的能力，於是產生了光纖數值孔徑NA 的概念。
• 因為光在空氣中的折射率n0=1，於是多次應用光的折射定 律可得：
n0 sinc n1sin 3 n1sin(90o 1)
•
為保證光在光纖中的全反射，則應有
1 k，且
sink n2 n1
4、光纖的特性與參數 ➢ 衰減
在光纖中的衰減：指由除了在開始時沒有滿足全內反射條 件外的原因所造成的能量損耗。
衰減分為彎曲、散射、吸收。
➢ 色散 當一個光脈衝從光纖輸入，經過一段長度的光纖傳輸之後 ，其輸出端的光脈衝會變寬，甚至有了明顯的失真。這說 明光纖對光脈衝有展寬作用，即光纖存在著色散（色散是 沿用了光學中的名詞）。
• MDU（多住戶單元）型ONU
主要用於多個住宅用戶，具有寬頻接入終端功能，具有多 個（至少8 個）用戶側介面（包括以太網介面、ADSL2+ 介面或VDSL2 介面），提供以太網/IP 業務、可以支持 VoIP 業務（內置IAD）或CATV 業務，主要應用於 FTTB/FTTC/FTTCab 的場合。
根據光的反射定律，反射角等於入射角。
根據光的折射定律：
n1Sinө1 = n2Sinө2 其中n1 為纖芯的折射率，n2 為包層的折射率。 顯然，若n1>n2，則會有θ2>θ1。如果n1 與n2 的比值增大到一定程度，則

MTU：主要用于多个企业或同一企业内的多个个人用户，具有宽 带接入终端功能，具有多个以太网接口（至少8个）和EI接口，提 供以太网/IP业务和TDM业务，可以支持VOIP业务（内置IAD）， 主要应用于FTTB/FTTBiz场合。
PON基本概念 接入网概述 GPON协议分析 GPON关键技术 GPON系统的管理和业务发放模式
GPON网络保护方式
GPON网络保护方式
GPON网络保护方式
PON基本概念 接入网概述 GPON协议分析 GPON关键技术 GPON系统的管理和业务发放模式
GPON管理中的基本消息类型
嵌入式OAM（物理层和GTC层进行管理）：带宽授权，动态带宽分配信令 PLOAM（物理层和GTC层进行管理）：onu注册、加密等 OMCI提供了更高层次的统一的管理系统通道，用于管理在GTC层上层定义的业务
✓ APON,BPON和GPON是ITU-T标准； EPON是IEEE标准
✓ EPON用最简单的技术为大多数的主流业务 提供足够的功能和性能的支持
✓ GPON用最复杂的方式为全部的业务提供完 美的功能和性能的支持
PON技术的标准化进展
PON基本概念 FTTH：Fiber To The Home，光纤到户
PON的组成
PON基本概念
✓ OLT：Optical Line Terminal光线路终端。 在PON 的统一管理方面，OLT是主要的管理 中心，实现网络管理的主要功能
✓ ONU：Optical Network Unit光网络单元。 放在用户侧，接入用户终端。
PON的分类
✓ PON=ATM PON，Broadband PON， Gigabit PON，Ethernet PON
GPON管理中的基本消息类型
